Угловая шлифовальная машина Milwaukee WCS45 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee WCS45. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: WCS45Артикул инструмента: 4933383350Код схемы: 400038335176 позицийКатегория: Угловые шлифовальные машины

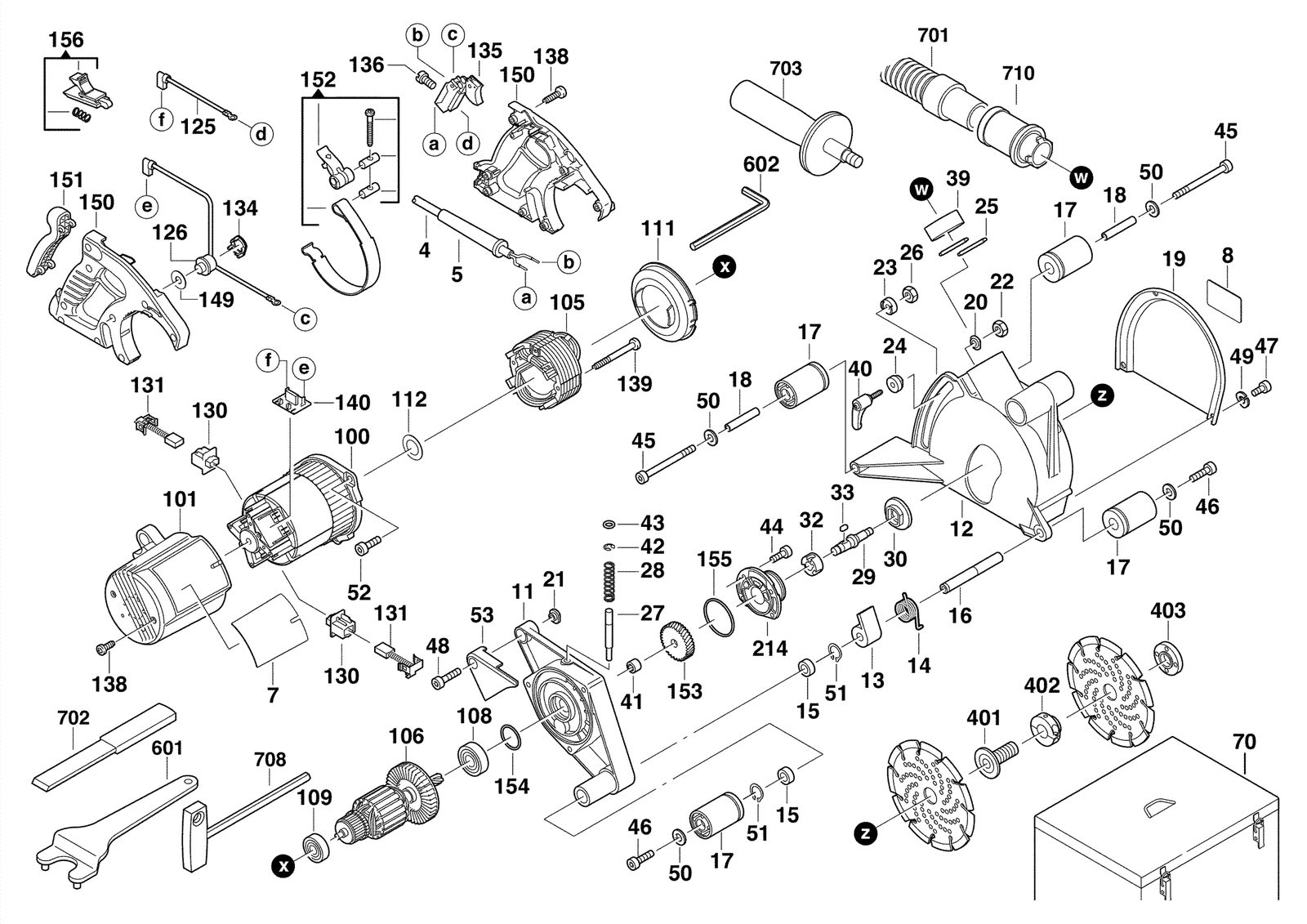

Схема инструмента
Таблица деталей — 76 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Сетевой кабельCONNECTION CABLE | 4931383611товар | 1 | — | |
| 2 | 0005 | Кабель clampCABLE CLAMP | 44760050товар | 1 | — | |
| 3 | 0007 | Type пластинаTYPE PLATE | 12990005товар | 1 | — | |
| 4 | 0008 | Type пластинаTYPE PLATE | 4931378806товар | 1 | 4002395684755 | |
| 5 | 0011 | ОпораОпора | 4931413244товар | 1 | 4002395793693 | |
| 6 | 0012 | Защитная крышкаGUARD CAP | 4931413247товар | 1 | 4002395793709 | |
| 7 | 0013 | КрышкаCOVER | 4931383375товар | 1 | 4002395730292 | |
| 8 | 0014 | ПружинаSPRING | 4931383376товар | 1 | 4002395730308 | |
| 9 | 0015 | BushBUSH | 4931383377товар | 2 | 4002395730315 | |
| 10 | 0016 | AxleAXLE | 4931383378товар | 1 | 4002395730322 | |
| 11 | 0017 | RollROLL | 4931383379товар | 4 | 4002395730339 | |
| 12 | 0018 | AxleAXLE | 4931383384товар | 2 | 4002395730377 | |
| 13 | 0019 | Крышка пластинаCOVER PLATE | 4931383381товар | 1 | 4002395730346 | |
| 14 | 0020 | ШайбаWASHER | 4931383382товар | 1 | 4002395730353 | |
| 15 | 0021 | SpacerSPACER | 4931383383товар | 1 | 4002395730360 | |
| 16 | 0022 | ГайкаNUT | 4931621502товар | 1 | — | |
| 17 | 0023 | ШайбаWASHER | 4931383386товар | 1 | 4002395730391 | |
| 18 | 0024 | BushBUSH | 4931383385товар | 1 | 4002395730384 | |
| 19 | 0025 | Ruler thrustRULER THRUST | 4931383387товар | 1 | 4002395730407 | |
| 20 | 0026 | Гайка d934 m6NUT D934 M6 | 4931607960товар | 1 | — | |
| 21 | 0027 | Фиксирующий rodLOCKING ROD | 4931383388товар | 1 | 4002395730414 | |
| 22 | 0028 | Pressure пружинаPRESSURE SPRING | 4931383389товар | 1 | 4002395730421 | |
| 23 | 0029 | Ведущий валDRIVING SHAFT | 4931383390товар | 1 | 4002395730438 | |
| 24 | 0032 | BushBUSH | 4931383392товар | 1 | 4002395730445 | |
| 25 | 0033 | КлючKEY | 4931383393товар | 1 | 4002395730452 | |
| 26 | 0039 | ВтулкаSLEEVE | 4931383395товар | 1 | 4002395730476 | |
| 27 | 0040 | Clamping leverCLAMPING LEVER | 4931383499товар | 1 | 4002395730520 | |
| 28 | 0041 | Игольчатый подшипник n874989 hk 1010NEEDLE BEARING N874989 HK 1010 | 4931943567товар | 1 | 4002395707102 | |
| 29 | 0042 | Вал клипсаSHAFT CLIP | 4931621973товар | 1 | 4002395696482 | |
| 30 | 0043 | Уплотнительное кольцоO-RING | 4931383396товар | 1 | 4002395730483 | |
| 31 | 0044 | ВинтSCREW | 4931383397товар | 4 | 4002395730490 | |
| 32 | 0045 | ВинтSCREW | 9170019900товар | 2 | — | |
| 33 | 0046 | Винт d912 m6x12SCREW D912 M6X12 | 4931607021товар | 2 | 4002395693870 | |
| 34 | 0047 | ВинтSCREW | 4931383399товар | 3 | — | |
| 35 | 0048 | Винт d 912 m 4x10 ssiSCREW D 912 M 4X10 SSI | 4931624124товар | 1 | — | |
| 36 | 0049 | Пружина шайбаSPRING WASHER | 4931623799товар | 3 | 4002395703968 | |
| 37 | 0050 | Sealing шайбаSEALING WASHER | 4931615511товар | 4 | 4002395694365 | |
| 38 | 0051 | Кольцо d471 12x1RING D471 12X1 | 4931605142товар | 2 | 4002395693627 | |
| 39 | 0052 | ВинтSCREW | 4931383504товар | 3 | — | |
| 40 | 0053 | КрышкаCOVER | 4931385349товар | 1 | 4002395727872 | |
| 41 | 0070 | КейсCARRYING CASE | 4931487373товар | 1 | 4058546475321 | |
| 42 | 0100 | КорпусHOUSING | 31500050товар | 1 | 4058546071585 | |
| 43 | 0101 | BonnetBONNET | 4931383613товар | 1 | — | |
| 44 | 0105 | Статор / электрическое полеELECTRIC FIELD | 290302004товар | 1 | 4002395849659 | |
| 45 | 0106 | Ротор / якорьARMATURE | 290302004товар | 1 | 4002395849659 | |
| 46 | 0108 | Шариковый подшипникBALL BEARING | 4931435723товар | 1 | 4002395863754 | |
| 47 | 0109 | Шариковый подшипникBALL BEARING | 02040847товар | 1 | 4058546067977 | |
| 48 | 0111 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 31050045товар | 1 | 4058546071233 | |
| 49 | 0112 | ШайбаWASHER | 45880577товар | 1 | 4058546074784 | |
| 50 | 0125 | КабельCABLE | 23941180товар | 1 | — | |
| 51 | 0126 | ВыключательSWITCH | 4931385373товар | 1 | — | |
| 52 | 0130 | Щётка держательBRUSH HOLDER | 22220030товар | 1 | 4002395881543 | |
| 53 | 0131 | Угольная щёткаCARBON BRUSH | 22180085товар | 2 | 4002395881550 | |
| 54 | 0134 | Выключатель retainerSWITCH RETAINER | 4931385599товар | 1 | 4002395730568 | |
| 55 | 0135 | ВыключательSWITCH | 23662117товар | 1 | 4058546070533 | |
| 56 | 0136 | ВинтSCREW | 05890045товар | 1 | — | |
| 57 | 0138 | ВинтSCREW | 06827270товар | 1 | 4058546068974 | |
| 58 | 0140 | CapacitorCAPACITOR | 14201325товар | 1 | 4058546069506 | |
| 59 | 0149 | Sealing шайбаSEALING WASHER | 4931383422товар | 1 | 4002395724895 | |
| 60 | 0150 | Рукоятка compl.HANDLE COMPL. | 4931383614товар | 1 | — | |
| 61 | 0151 | РукояткаHANDLE | 44520682товар | 1 | — | |
| 62 | 0152 | Strip-bandSTRIP-BAND | 4931383615товар | 1 | 4002395714148 | |
| 63 | 0153 | ШестерняGEAR | 4931383616товар | 1 | 4002395714155 | |
| 64 | 0154 | Уплотнительное кольцоO-RING | 34401375товар | 1 | 4058546072117 | |
| 65 | 0155 | Уплотнительное кольцоO-RING | 34401380товар | 1 | 4058546072124 | |
| 66 | 0156 | SliderSLIDER | 4931383617товар | 1 | 4002395714162 | |
| 67 | 0214 | Подшипник end пластинаBEARING END PLATE | 4931393224товар | 1 | 4002395752652 | |
| 68 | 0401 | Location болтLocation bolt | 4931383394товар | 1 | 4002395730469 | |
| 69 | 0402 | Clamping гайкаCLAMPING NUT | 4931449262товар | 1 | 4058546041106 | |
| 70 | 0403 | Adjusting lockADJUSTING LOCK | 4931449351товар | 1 | 4002395256396 | |
| 71 | 0602 | Винт driverSCREW DRIVER | 4931606753товар | 1 | 4002395693757 | |
| 72 | 0708 | T-spannerT-SPANNER | 4931362928товар | 1 | 4002395661879 | |
| 73 | 0601 | Штифт spanner ws(a) p1 c35PIN SPANNER WS(A) P1 C35 | 4932371469товар | 1 | 4002395342181 | |
| 74 | 0701 | [trad] tuyau aspiration 4m[TRAD] TUYAU ASPIRATION 4M | 4932334704товар | 1 | — | |
| 75 | 0702 | Break-out chisel dme p1 aegBREAK-OUT CHISEL DME P1 AEG | 4932371358товар | 1 | — | |
| 76 | 0710 | Adapter dme p1 aegADAPTER DME P1 AEG | 4932362778товар | 1 | 4002395334285 |
