Угловая шлифовальная машина Milwaukee WCE30 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee WCE30. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: WCE30Артикул инструмента: 4933449385Код схемы: 400038385670 позицийКатегория: Угловые шлифовальные машины

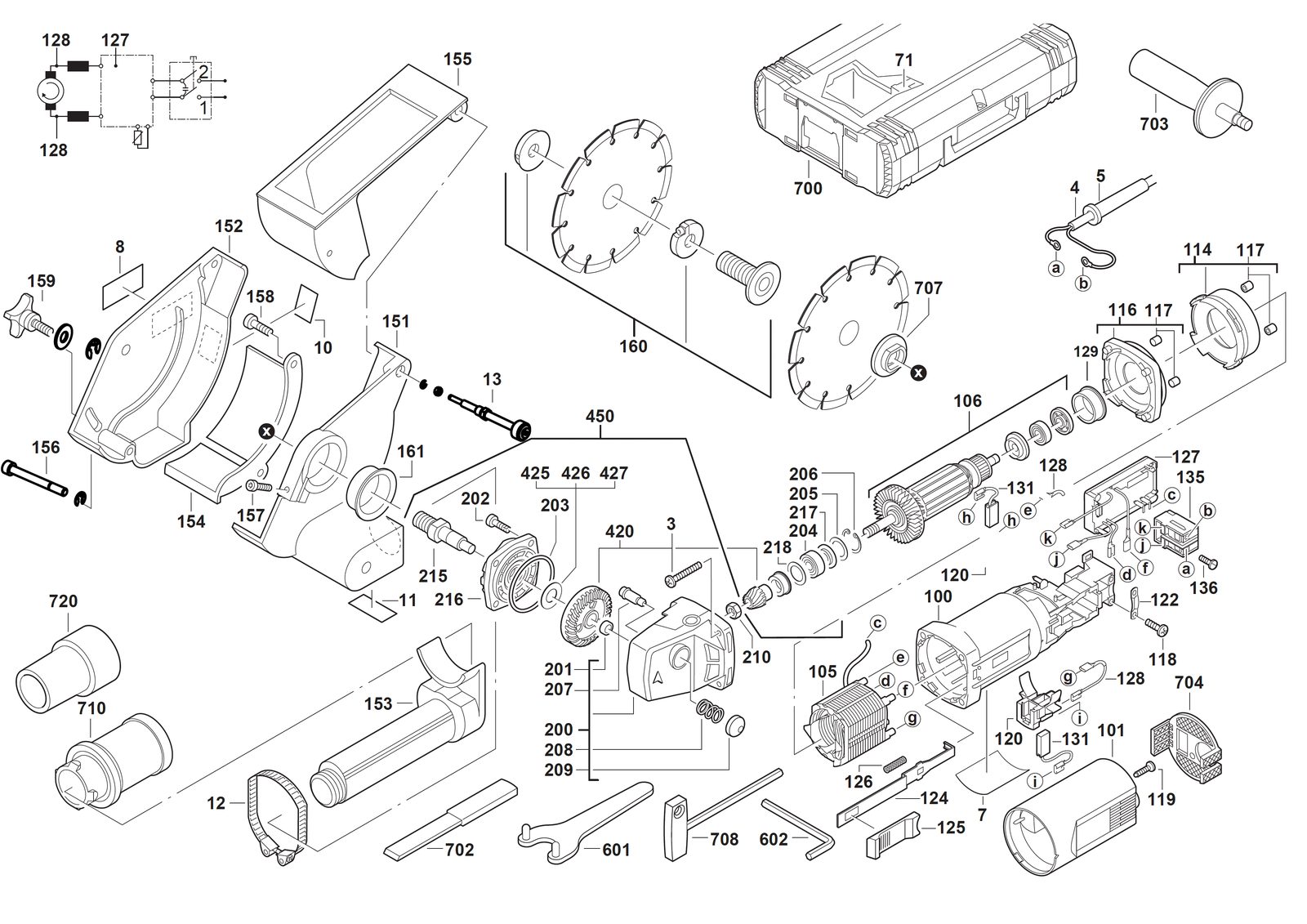

Схема инструмента
Таблица деталей — 70 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Винт d 7981 3,9x32SCREW D 7981 3,9X32 | 4931621515товар | 4 | 4002395695508 | |
| 2 | 0004 | Сетевой кабельCONNECTION CABLE | 4931623861товар | 1 | 4002395704293 | |
| 3 | 0005 | Кабель entry sleeveCABLE ENTRY SLEEVE | 4931218785товар | 1 | 4002395583805 | |
| 4 | 0007 | Шильдик / табличка данныхRATING PLATE | 4931476737товар | 1 | 4058546391843 | |
| 5 | 0008 | Name пластинаNAME PLATE | 4931383017товар | 1 | 4002395692286 | |
| 6 | 0010 | Data пластинаDATA PLATE | 4931334659товар | 1 | 4002395616305 | |
| 7 | 0011 | Data пластинаDATA PLATE | 4931334660товар | 1 | 4002395616312 | |
| 8 | 0012 | Latch пластинаLATCH PLATE | 4931334664товар | 1 | 4002395616329 | |
| 9 | 0013 | Threaded штифтTHREADED PIN | 4931463109товар | 1 | 4058546243500 | |
| 10 | 0071 | ВставкаINSERT | 4931378697товар | 1 | 4002395684427 | |
| 11 | 0100 | Комплект корпуса в сбореHOUSING SET ASSY | 4931449153товар | 1 | 4002395151943 | |
| 12 | 0101 | Корпус колпачокHOUSING CAP | 4931407395товар | 1 | 4002395790852 | |
| 13 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426582товар | 1 | 4002395845101 | |
| 14 | 0106 | Ротор Не досту пно для дARMATURE Не досту пно для д | 4931442662товар | 1 | 4002395883196 | |
| 15 | 0114 | анной ве рсиианной ве рсии | 1000000003товар | 1 | — | |
| 16 | 0116 | Промежуточный фланецINTERMEDIATE FLANGE | 4931369787товар | 1 | 4002395674190 | |
| 17 | 0117 | Holding-down deviceHOLDING-DOWN DEVICE | 4931409768товар | 2 | 4002395847617 | |
| 18 | 0118 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 19 | 0119 | Винт d 7985 m 4x16SCREW D 7985 M 4X16 | 4931619914товар | 1 | 4002395695225 | |
| 20 | 0120 | Щётка держательBRUSH HOLDER | 4931326923товар | 2 | 4002395607778 | |
| 21 | 0122 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 22 | 0124 | Guide pieceGUIDE PIECE | 4931326959товар | 1 | 4002395607877 | |
| 23 | 0125 | SliderSLIDER | 4931455746товар | 1 | 4002395176694 | |
| 24 | 0126 | Pressure пружинаPRESSURE SPRING | 4931326981товар | 1 | 4002395607945 | |
| 25 | 0127 | Электронный elementELECTRONIC ELEMENT | 4931362699товар | 1 | 4002395661398 | |
| 26 | 0128 | WireWIRE | 4931623738товар | 2 | 4002395703692 | |
| 27 | 0129 | Подшипник sleeveBEARING SLEEVE | 4931326953товар | 1 | 4002395607846 | |
| 28 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931369477товар | 1 | 4002395673476 | |
| 29 | 0135 | ВыключательSWITCH | 4931326976товар | 1 | 4002395607938 | |
| 30 | 0136 | Винт d 85 am 3,5x5SCREW D 85 AM 3,5X5 | 4931617313товар | 2 | 4002395694761 | |
| 31 | 0151 | Suction колпачокSUCTION CAP | 4931476185товар | 1 | 4058546342715 | |
| 32 | 0152 | Защитная крышкаGUARD CAP | 4931476110товар | 1 | 4058546342500 | |
| 33 | 0153 | ConnectionCONNECTION | 4931476118товар | 1 | 4058546388850 | |
| 34 | 0154 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931476112товар | 1 | 4058546342524 | |
| 35 | 0155 | Altitude adjustmentALTITUDE ADJUSTMENT | 4931476113товар | 1 | 4058546342531 | |
| 36 | 0156 | ВинтSCREW | 4931449441товар | 1 | 4002395258628 | |
| 37 | 0157 | ВинтSCREW | 4931622928товар | 1 | 4002395699735 | |
| 38 | 0158 | Винт d 912 m 4x8 galSCREW D 912 M 4X8 GAL | 4931617290товар | 2 | 4002395694747 | |
| 39 | 0159 | GripGRIP | 4931449442товар | 1 | 4002395258635 | |
| 40 | 0160 | Tensioning deviceTENSIONING DEVICE | 4931449155товар | 1 | 4002395258185 | |
| 41 | 0161 | Isolation slafeISOLATION SLAFE | 4931362742товар | 1 | 4002395661473 | |
| 42 | 0200 | РедукторGEAR BOX | 4931412193товар | 1 | 4002395798919 | |
| 43 | 0201 | Sleeve n874989 hko 0810SLEEVE N874989 HKO 0810 | 4931912093товар | 1 | 4002395706464 | |
| 44 | 0202 | ВинтSCREW | 4931317532товар | 4 | 4002395600175 | |
| 45 | 0203 | Compensating шайбаCOMPENSATING WASHER | 4931254894товар | 1 | 4002395586448 | |
| 46 | 0204 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 47 | 0205 | DiscDISC | 4931622761товар | 1 | 4002395699056 | |
| 48 | 0206 | Фиксирующий кольцоLOCKING RING | 4931616614товар | 1 | 4002395694624 | |
| 49 | 0207 | Фиксирующий болтLOCKING BOLT | 4931326929товар | 1 | 4002395607785 | |
| 50 | 0208 | Pressure пружинаPRESSURE SPRING | 4931326942товар | 1 | 4002395607822 | |
| 51 | 0209 | Push-buttonPUSH-BUTTON | 4931326930товар | 1 | 4002395607792 | |
| 52 | 0210 | ГайкаNUT | 4931326952товар | 1 | 4002395607839 | |
| 53 | 0215 | ШпиндельSPINDLE | 4931409809товар | 1 | 4002395838691 | |
| 54 | 0216 | Подшипник end пластинаBEARING END PLATE | 4931385801товар | 1 | 4002395720705 | |
| 55 | 0217 | ШайбаWASHER | 4931624287товар | 1 | 4002395732098 | |
| 56 | 0218 | ШайбаWASHER | 4931362085товар | 1 | 4002395660254 | |
| 57 | 0420 | Пара конических шестерёнBEVEL GEAR PAIR | 4931369887товар | 1 | 4002395674398 | |
| 58 | 0425 | Disc n874237 12,2x22x0,1DISC N874237 12,2X22X0,1 | 4931808473товар | 1 | 4002395727544 | |
| 59 | 0426 | Disc n874237 12,2x22x0,2DISC N874237 12,2X22X0,2 | 4931925940товар | 1 | 4002395706624 | |
| 60 | 0427 | DiscDISC | 4931624256товар | 1 | 4002395723379 | |
| 61 | 0450 | Drive шестерняDRIVE GEAR | 4931391477товар | 1 | 4002395735891 | |
| 62 | 0602 | Винт driverSCREW DRIVER | 4931606753товар | 1 | 4002395693757 | |
| 63 | 0707 | Clamping фланецCLAMPING FLANGE | 4931348960товар | 1 | 4002395773084 | |
| 64 | 0708 | T-spannerT-SPANNER | 4931362928товар | 1 | 4002395661879 | |
| 65 | 0720 | NosepieceNOSEPIECE | 4931419658товар | 1 | 4002395840359 | |
| 66 | 0601 | Штифт spanner 115-230/wp/wsap1 a/mPIN SPANNER 115-230/WP/WSAP1 A/M | 4932367712товар | 1 | 4002395338467 | |
| 67 | 0700 | Транспортировочный кейс size2 metCARRYING CASE SIZE2 MET | 4932383162товар | 1 | — | |
| 68 | 0702 | Break-out chisel dme p1 aegBREAK-OUT CHISEL DME P1 AEG | 4932371358товар | 1 | — | |
| 69 | 0703 | РукояткаHANDLE | 4932409546товар | 1 | 4002395370870 | |
| 70 | 0710 | Adapter dme p1 aegADAPTER DME P1 AEG | 4932362778товар | 1 | 4002395334285 |
