Перфоратор Milwaukee V28HX — взрыв-схема
Сервисная страница: Перфоратор Milwaukee V28HX. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: V28HXАртикул инструмента: 4933405604Код схемы: 4000405948113 позицийКатегория: Перфораторы и отбойные молотки

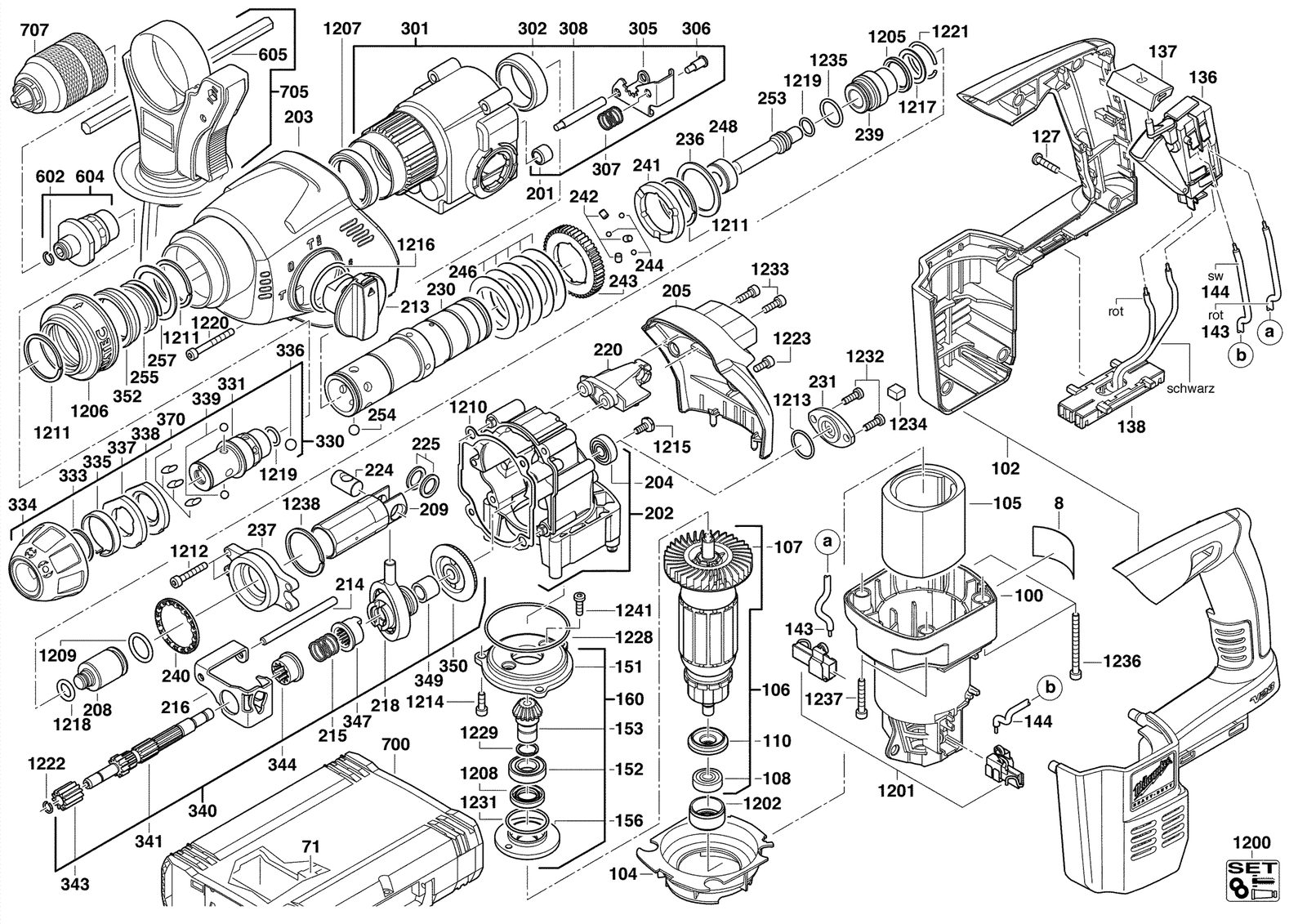

Схема инструмента
Таблица деталей — 113 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0008 | Шильдик / табличка данныхRATING PLATE | 4931405950товар | 1 | — | |
| 2 | 0071 | ВставкаINSERT | 4931392424товар | 1 | 4002395738564 | |
| 3 | 0100 | Корпус двигателяMOTOR HOUSING | 4931392710товар | 1 | 4002395742158 | |
| 4 | 0102 | Рукоятка compl.HANDLE COMPL. | 4931400392товар | 1 | 4002395758821 | |
| 5 | 0104 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931392727товар | 1 | 4002395747214 | |
| 6 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931392390товар | 1 | 4002395738809 | |
| 7 | 0106 | Ротор / якорьARMATURE | 4931442697товар | 1 | 4002395883776 | |
| 8 | 0107 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 9 | 0108 | Шариковый подшипникBALL BEARING | 681383001товар | 2 | 4002395802050 | |
| 10 | 0110 | Insulating discINSULATING DISC | 4931392383товар | 1 | 4002395747405 | |
| 11 | 0127 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 7 | 4002395757367 | |
| 12 | 0136 | Выключатель boardSWITCH BOARD | 4931400353товар | 1 | 4002395757282 | |
| 13 | 0137 | РычагLEVER | 4931392715товар | 1 | — | |
| 14 | 0138 | WireWIRE | 4931396430товар | 1 | 4002395766147 | |
| 15 | 0143 | WireWIRE | 4931624571товар | 1 | 4002395765966 | |
| 16 | 0144 | WireWIRE | 4931624572товар | 1 | 4002395765973 | |
| 17 | 0151 | Подшипник end пластинаBEARING END PLATE | 4931426436товар | 1 | 4002395842537 | |
| 18 | 0152 | Шариковый подшипник d 625 609 zz c3ldsBALL BEARING D 625 609 ZZ C3LDS | 4931624278товар | 1 | 4002395731053 | |
| 19 | 0153 | PinionPINION | 4931392419товар | 1 | — | |
| 20 | 0156 | Подшипник крышкаBEARING COVER | 4931409755товар | 1 | 4002395905713 | |
| 21 | 0160 | Подшипник end пластинаBEARING END PLATE | 4931442317товар | 1 | 4002395877317 | |
| 22 | 0201 | Игольчатый подшипник n874989 hk 0709NEEDLE BEARING N874989 HK 0709 | 4931933756товар | 1 | 4002395706785 | |
| 23 | 0202 | РедукторGEAR BOX | 4931400877товар | 1 | 4002395768684 | |
| 24 | 0203 | Шестерня редуктор insulationGEAR BOX INSULATION | 4931392716товар | 1 | 4002395742189 | |
| 25 | 0205 | Шестерня крышкаGEAR COVER | 4931392717товар | 1 | 4002395742196 | |
| 26 | 0208 | Percussion bodyPERCUSSION BODY | 4931392376товар | 1 | 4002395757909 | |
| 27 | 0209 | CylinderCYLINDER | 4931409751товар | 1 | 4002395905645 | |
| 28 | 0213 | Выключатель рукояткаSWITCH HANDLE | 4931384621товар | 1 | 4002395726066 | |
| 29 | 0214 | Cylinder штифтCYLINDER PIN | 4931624279товар | 1 | 4002395731060 | |
| 30 | 0215 | ПружинаSPRING | 4931365058товар | 1 | 4002395665839 | |
| 31 | 0216 | Sliding выключательSLIDING SWITCH | 4931384617товар | 1 | 4002395726042 | |
| 32 | 0218 | Wobble driveWOBBLE DRIVE | 4931387623товар | 1 | 4002395829101 | |
| 33 | 0220 | Holding deviceHOLDING DEVICE | 4931392728товар | 1 | 4002395747672 | |
| 34 | 0224 | Cylindrical болтCYLINDRICAL BOLT | 4931387381товар | 1 | 4002395792610 | |
| 35 | 0225 | ШайбаWASHER | 4931365112товар | 2 | 4002395666027 | |
| 36 | 0230 | Spindel шестерня sleeveSPINDEL GEAR SLEEVE | 4931417414товар | 1 | 4002395833436 | |
| 37 | 0231 | Подшипник крышкаBEARING COVER | 4931392461товар | 1 | 4002395741410 | |
| 38 | 0236 | Шайба 30,3x41,5x1,5WASHER 30,3X41,5X1,5 | 4931624426товар | 1 | 4002395748785 | |
| 39 | 0237 | EndplateENDPLATE | 4931392737товар | 1 | 4002395748501 | |
| 40 | 0239 | ВтулкаSLEEVE | 4931409757товар | 1 | 4002395835386 | |
| 41 | 0240 | Шпиндель подшипникSPINDLE BEARING | 4931392736товар | 1 | 4002395748624 | |
| 42 | 0241 | Clutch discCLUTCH DISC | 4931392751товар | 1 | 4002395743285 | |
| 43 | 0242 | Cylindrical болтCYLINDRICAL BOLT | 681235001товар | 3 | 4002395851904 | |
| 44 | 0243 | Шпиндель шестерняSPINDLE GEAR | 4931407761товар | 1 | 4002395832125 | |
| 45 | 0244 | ШарикBALL | 4931944281товар | 3 | 4002395707140 | |
| 46 | 0246 | Cup пружинаCUP SPRING | 4931365066товар | 5 | 4002395665877 | |
| 47 | 0248 | Stop шайбаSTOP WASHER | 4931384607товар | 1 | 4002395726035 | |
| 48 | 0253 | Snap dieSNAP DIE | 4931384605товар | 1 | 4002395772773 | |
| 49 | 0254 | ШарикBALL | 4931805437товар | 6 | 4002395706037 | |
| 50 | 0255 | Pressure пружинаPRESSURE SPRING | 692737001товар | 1 | 4002395854189 | |
| 51 | 0257 | ШайбаWASHER | 4931624257товар | 1 | 4002395726158 | |
| 52 | 0301 | РедукторGEAR BOX | 4931392741товар | 1 | 4002395748334 | |
| 53 | 0302 | Игольчатый подшипник n874989 hk 3012 fNEEDLE BEARING N874989 HK 3012 F | 4931621944товар | 1 | 4002395696314 | |
| 54 | 0305 | Фиксирующий пластинаLOCKING PLATE | 4931384618товар | 1 | — | |
| 55 | 0306 | Guide болтGUIDE BOLT | 4931384619товар | 1 | 4002395726059 | |
| 56 | 0307 | Pressure пружинаPRESSURE SPRING | 4931384631товар | 1 | 4002395726103 | |
| 57 | 0308 | Guide болтGUIDE BOLT | 4931384690товар | 1 | 4002395734030 | |
| 58 | 0330 | ПереходникADAPTER | 4931384684товар | 1 | 4002395731107 | |
| 59 | 0331 | ПереходникADAPTER | 4931409763товар | 1 | 4002395834709 | |
| 60 | 0333 | Пружина кольцоSPRING RING | 4931622874товар | 1 | 4002395699568 | |
| 61 | 0334 | Комплект sleeveSET SLEEVE | 4931384681товар | 1 | 4002395730919 | |
| 62 | 0335 | ПружинаSPRING | 4931321064товар | 1 | 4002395602865 | |
| 63 | 0336 | ШарикBALL | 4931911572товар | 1 | 4002395706457 | |
| 64 | 0337 | Jumper кольцоJUMPER RING | 4931343034товар | 1 | 4002395629251 | |
| 65 | 0338 | SpacerSPACER | 4931343057товар | 1 | 4002395629299 | |
| 66 | 0339 | ШарикBALL | 4931805413товар | 2 | 4002395706020 | |
| 67 | 0340 | Reduction шестерняREDUCTION GEAR | 4931392410товар | 1 | — | |
| 68 | 0341 | Reduct. шестерня вал ШестернREDUCT. GEAR SHAFT Шестерн | 4931417717товар | 1 | 4002395835096 | |
| 69 | 0343 | яя | 4931375873товар | 1 | 4002395789627 | |
| 70 | 0344 | Intern.geared wheelINTERN.GEARED WHEEL | 4931375874товар | 1 | 4002395766833 | |
| 71 | 0347 | Coupling sleeveCOUPLING SLEEVE | 4931384691товар | 1 | 4002395735815 | |
| 72 | 0349 | Distance sleeveDISTANCE SLEEVE | 4931384613товар | 1 | 4002395738144 | |
| 73 | 0350 | Коническая шестерняBEVEL GEAR | 4931442316товар | 1 | 4002395877300 | |
| 74 | 0352 | Кольцо stopRING STOP | 4931409754товар | 1 | 4002395905690 | |
| 75 | 0370 | Holding-down deviceHOLDING-DOWN DEVICE | 4931396400товар | 3 | 4002395751198 | |
| 76 | 0602 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 77 | 0604 | Патрон adapterCHUCK ADAPTER | 4931392452товар | 1 | 4002395736379 | |
| 78 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 79 | 0705 | РукояткаHANDLE | 4931392747товар | 1 | 4002395751419 | |
| 80 | 1200 | Maintenance комплектMAINTENANCE SET | 4931400891товар | 1 | 4002395768691 | |
| 81 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931392429товар | 1 | 4002395741939 | |
| 82 | 1202 | Резиновый sleeveRUBBER SLEEVE | 4931351729товар | 1 | 4002395640553 | |
| 83 | 1205 | Уплотнение кольцо n874701 25x2SEAL RING N874701 25X2 | 562595001товар | 1 | 4002395850655 | |
| 84 | 1206 | SlideSLIDE | 4931407013товар | 1 | 4002395780471 | |
| 85 | 1207 | Уплотнение кольцо n874724 30x37x4SEAL RING N874724 30X37X4 | 4931624430товар | 1 | 4002395748365 | |
| 86 | 1208 | Уплотнение кольцо n874724 30x37x4SEAL RING N874724 30X37X4 | 4931624429товар | 1 | 4002395748631 | |
| 87 | 1209 | Уплотнение кольцоSEAL RING | 561994001товар | 1 | 4002395854943 | |
| 88 | 1210 | УплотнениеSEAL | 4931375894товар | 1 | — | |
| 89 | 1211 | Пружина кольцоSPRING RING | 4931945764товар | 3 | 4002395707317 | |
| 90 | 1212 | ВинтSCREW | 4931624582товар | 4 | 4002395768301 | |
| 91 | 1213 | Уплотнение кольцоSEAL RING | 4931623912товар | 1 | 4002395704651 | |
| 92 | 1214 | ВинтSCREW | 4931624581товар | 5 | 4002395768295 | |
| 93 | 1215 | ВинтSCREW | 661504001товар | 1 | 4002395851379 | |
| 94 | 1216 | Уплотнение кольцо n874701 25x2SEAL RING N874701 25X2 | 4931624353товар | 1 | 4002395741878 | |
| 95 | 1217 | Thrust collarTHRUST COLLAR | 4931387479товар | 1 | 4002395788477 | |
| 96 | 1218 | Уплотнительное кольцоO-RING | 4931387380товар | 1 | — | |
| 97 | 1219 | Уплотнение кольцоSEAL RING | 4931624493товар | 2 | 4002395755318 | |
| 98 | 1220 | ВинтSCREW | 4931624583товар | 4 | 4002395768318 | |
| 99 | 1221 | Пружина кольцоSPRING RING | 4931623860товар | 1 | 4002395704286 | |
| 100 | 1222 | Пружина кольцоSPRING RING | 4931624260товар | 1 | 4002395724604 | |
| 101 | 1228 | O-ring n874701 52x1,5O-RING N874701 52X1,5 | 4931623198товар | 1 | 4002395700981 | |
| 102 | 1229 | Пружина кольцоSPRING RING | 4931622084товар | 1 | 4002395696680 | |
| 103 | 1231 | Уплотнение кольцо n874701 25x2SEAL RING N874701 25X2 | 4931624351товар | 1 | 4002395741427 | |
| 104 | 1232 | Винт d 912 m 5x12 ssiSCREW D 912 M 5X12 SSI | 4931621743товар | 2 | 4002395695935 | |
| 105 | 1233 | Винт d 912 m5x16 8.8ssiSCREW D 912 M5X16 8.8SSI | 4931622315товар | 2 | 4002395697434 | |
| 106 | 1234 | FeltFELT | 4931375508товар | 1 | 4002395731732 | |
| 107 | 1235 | O-ring n874701 25x2O-RING N874701 25X2 | 4931624381товар | 1 | 4002395745289 | |
| 108 | 1236 | ВинтSCREW | 4931624584товар | 2 | 4002395768325 | |
| 109 | 1237 | Винт d912 m4x25SCREW D912 M4X25 | 4931623886товар | 2 | 4002395704453 | |
| 110 | 1238 | Пружина кольцоSPRING RING | 4931624383товар | 1 | 4002395748860 | |
| 111 | 1241 | ВинтSCREW | 4931267225товар | 2 | 4002395587308 | |
| 112 | 0700 | Транспортировочный кейс size2 metCARRYING CASE SIZE2 MET | 4932383162товар | 1 | — | |
| 113 | 0707 | Keyless патрон 1.5-13 1/2x20-1pcKeyless Chuck 1.5-13 1/2x20-1pc | 4932376531товар | 1 | 4002395346332 |
