Дрель-шуруповёрт Milwaukee T-TEC 201 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee T-TEC 201. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: T-TEC 201Артикул инструмента: 4933380708Код схемы: 400038070973 позицииКатегория: Дрели и шуруповёрты

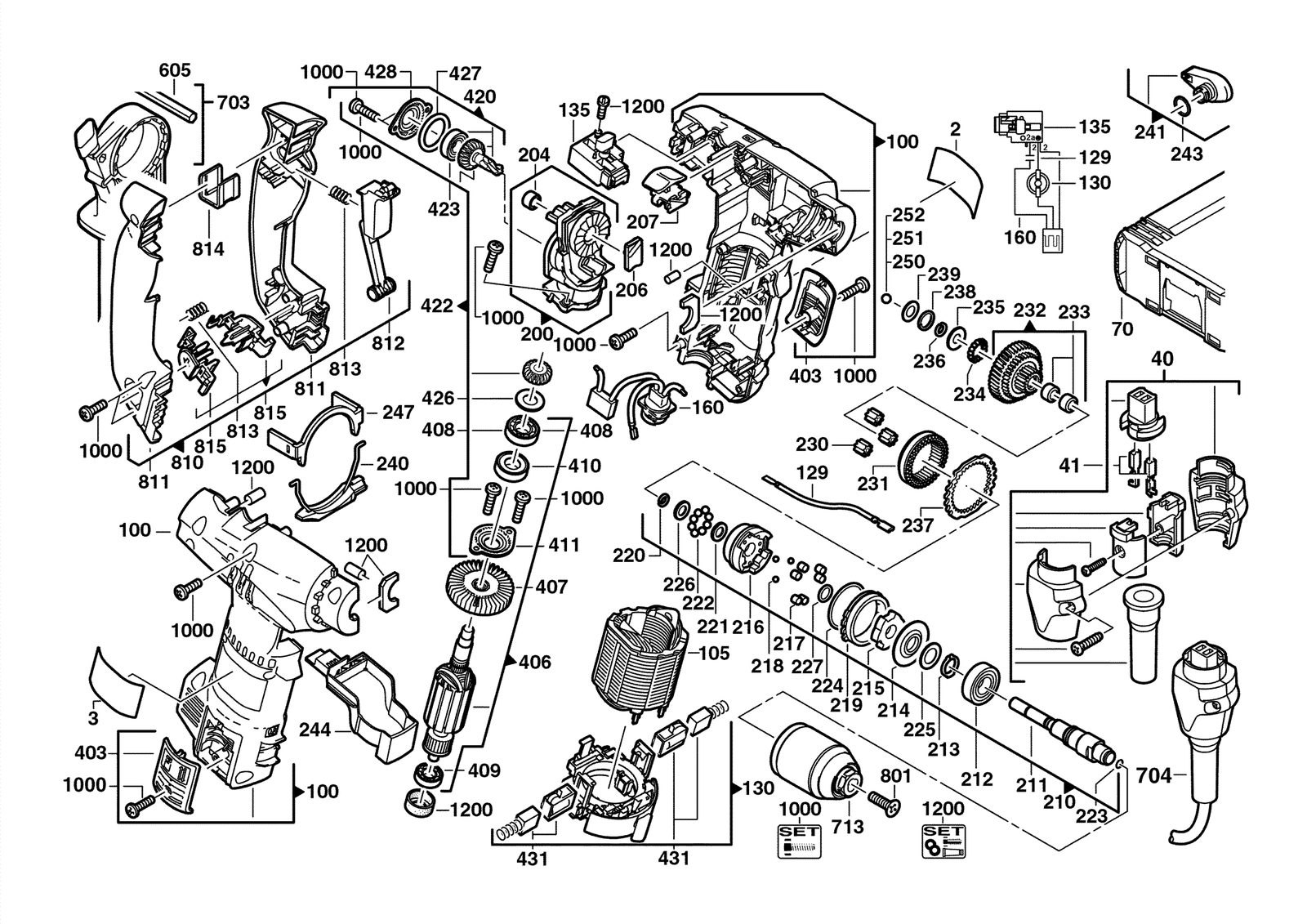

Схема инструмента
Таблица деталей — 73 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Шильдик / табличка данныхRATING PLATE | 4931380711товар | 1 | — | |
| 2 | 0003 | Type пластинаTYPE PLATE | 4931378806товар | 1 | 4002395684755 | |
| 3 | 0040 | РемкомплектREPAIR KIT | 4931380758товар | 1 | 4002395714551 | |
| 4 | 0041 | Кабель socket p./10Cable socket p./10 | 4931380763товар | 1 | 4002395745128 | |
| 5 | 0100 | BodyBODY | 4931380401товар | 1 | 4002395689330 | |
| 6 | 0105 | Статор / электрическое полеELECTRIC FIELD | 741543001товар | 1 | 4002395854479 | |
| 7 | 0129 | WireWIRE | 4931622371товар | 1 | 4002395697625 | |
| 8 | 0130 | Комплект collarSET COLLAR | 4931380405товар | 1 | 4002395689354 | |
| 9 | 0135 | Выключатель boardSWITCH BOARD | 4931380712товар | 1 | 4002395711307 | |
| 10 | 0160 | ВставкаINSERT | 4931364554товар | 1 | — | |
| 11 | 0200 | EndplateENDPLATE | 4931364517товар | 1 | — | |
| 12 | 0204 | Игольчатый подшипникNEEDLE BEARING | 4931219424товар | 3 | 4002395583874 | |
| 13 | 0206 | Adjusting пластинаADJUSTING PLATE | 4931364552товар | 1 | 4002395664344 | |
| 14 | 0207 | Sliding выключательSLIDING SWITCH | 4931380407товар | 1 | 4002395689378 | |
| 15 | 0210 | Drill шпиндельDRILL SPINDLE | 4931364553товар | 1 | — | |
| 16 | 0211 | Drill шпиндельDRILL SPINDLE | 4931364530товар | 1 | — | |
| 17 | 0212 | Шариковый подшипникBALL BEARING | 4931891058товар | 1 | 4002395706303 | |
| 18 | 0213 | КольцоRING | 4931623978товар | 1 | — | |
| 19 | 0214 | SpacerSPACER | 4931364585товар | 1 | 4002395664535 | |
| 20 | 0215 | Fastining deviceFASTINING DEVICE | 4931372163товар | 1 | 4002395675265 | |
| 21 | 0216 | Pinion cagePINION CAGE | 4931364532товар | 1 | — | |
| 22 | 0217 | Cylinder pulleyCYLINDER PULLEY | 4931364583товар | 6 | 4002395664528 | |
| 23 | 0218 | ПружинаSPRING | 4931372975товар | 3 | 4002395677047 | |
| 24 | 0219 | ВтулкаSLEEVE | 4931364990товар | 1 | 4002395665532 | |
| 25 | 0220 | Пружина кольцоSPRING RING | 4931623066товар | 2 | 4002395700233 | |
| 26 | 0221 | DiscDISC | 4931623979товар | 1 | — | |
| 27 | 0222 | ШарикBALL | 4931805413товар | 8 | 4002395706020 | |
| 28 | 0223 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 29 | 0224 | Уплотнительное кольцоO-RING | 4931623135товар | 1 | 4002395700608 | |
| 30 | 0225 | Disc n874237 12,1x22x0,5DISC N874237 12,1X22X0,5 | 4931907954товар | 1 | 4002395706402 | |
| 31 | 0226 | ШайбаWASHER | 4931357269товар | 1 | 4002395648924 | |
| 32 | 0227 | Уплотнение кольцоSEAL RING | 4931624023товар | 1 | — | |
| 33 | 0230 | Planet wheelPLANET WHEEL | 4931357172товар | 3 | 4002395648740 | |
| 34 | 0231 | Intern.geared wheelINTERN.GEARED WHEEL | 4931364533товар | 1 | 4002395664245 | |
| 35 | 0232 | ШестерняGEAR | 4931364534товар | 1 | — | |
| 36 | 0234 | ШарикBALL | 4931623449товар | 15 | 4002395702213 | |
| 37 | 0235 | ШайбаWASHER | 4931364128товар | 2 | 4002395663309 | |
| 38 | 0237 | Looked шайбаLOOKED WASHER | 4931364550товар | 1 | 4002395664320 | |
| 39 | 0238 | Pressure пружинаPRESSURE SPRING | 4931276905товар | 1 | 4002395589265 | |
| 40 | 0240 | Racking leverRACKING LEVER | 4931364538товар | 1 | 4002395664283 | |
| 41 | 0241 | Выключатель рукояткаSWITCH HANDLE | 4931380408товар | 1 | 4002395689385 | |
| 42 | 0243 | O-ring n874701 11x1 bO-RING N874701 11X1 B | 4931622402товар | 1 | 4002395697731 | |
| 43 | 0244 | Выключатель buttonSWITCH BUTTON | 4931380411товар | 1 | 4002395689392 | |
| 44 | 0247 | Sliding выключательSLIDING SWITCH | 4931364565товар | 1 | 4002395664405 | |
| 45 | 0250 | ШарикBALL | 4931805437товар | 1 | 4002395706037 | |
| 46 | 0251 | ШарикBALL | 4931624178товар | 1 | — | |
| 47 | 0403 | Корпус крышкаHOUSING COVER | 4931380404товар | 1 | 4002395689347 | |
| 48 | 0406 | Ротор / якорьARMATURE | 4931364592товар | 1 | 4002395664573 | |
| 49 | 0407 | ВентиляторFAN | 4931372024товар | 1 | 4002395674909 | |
| 50 | 0408 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 51 | 0409 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 52 | 0410 | Sealing sleeveSEALING SLEEVE | 4931364525товар | 1 | — | |
| 53 | 0411 | Подшипник крышкаBEARING COVER | 4931364527товар | 1 | 4002395664207 | |
| 54 | 0420 | Connecting валCONNECTING SHAFT | 4931364593товар | 1 | 4002395664580 | |
| 55 | 0422 | Коническая шестерняBEVEL GEAR | 4931372207товар | 1 | 4002395716517 | |
| 56 | 0423 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 57 | 0426 | Disc n874237 6,3x18,5x0,5DISC N874237 6,3X18,5X0,5 | 4931623871товар | 1 | — | |
| 58 | 0427 | Уплотнение кольцоSEAL RING | 4931623961товар | 1 | 4002395704934 | |
| 59 | 0428 | Подшипник крышкаBEARING COVER | 4931372561товар | 1 | 4002395676040 | |
| 60 | 0431 | Комплект угольных щётокCARBON BRUSH SET | 4931372361товар | 1 | 4002395675609 | |
| 61 | 0605 | Depth gaugeDEPTH GAUGE | 4931254532товар | 1 | 4002395586400 | |
| 62 | 0801 | Фиксирующий винтLOCKING SCREW | 4931400028товар | 1 | 4002395750634 | |
| 63 | 0810 | РукояткаHANDLE | 4931380412товар | 1 | 4002395689408 | |
| 64 | 0811 | РукояткаHANDLE | 4931380413товар | 1 | 4002395689415 | |
| 65 | 0812 | Выключатель buttonSWITCH BUTTON | 4931380416товар | 1 | 4002395689422 | |
| 66 | 0813 | Pressure пружинаPRESSURE SPRING | 4931364541товар | 2 | 4002395664290 | |
| 67 | 0814 | Holding bracketHOLDING BRACKET | 4931364513товар | 1 | — | |
| 68 | 0815 | Engage deviseENGAGE DEVISE | 4931364541товар | 1 | 4002395664290 | |
| 69 | 1000 | Комплект болтовBOLT SET | 4931364591товар | 1 | 4002395664566 | |
| 70 | 1200 | Maintenance комплектMAINTENANCE SET | 4931364590товар | 1 | — | |
| 71 | 0703 | Рукоятка phe p1 a/mHANDLE PHE P1 A/M | 4932373725товар | 1 | 4002395352647 | |
| 72 | 0704 | Connection кабель quik-lok 4CONNECTION CABLE QUIK-LOK 4 | 4932373502товар | 1 | 4002395351725 | |
| 73 | 0713 | Keyless патрон fixtec 1.5-13 1/2x20-1pcKeyless Chuck Fixtec 1.5-13 1/2x20-1pc | 4932371913товар | 1 | 4002395345366 |
