Пила Milwaukee SSPE1300SX 240V — взрыв-схема
Сервисная страница: Пила Milwaukee SSPE1300SX 240V. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: SSPE1300SX 240VАртикул инструмента: 4933428520Код схемы: 400045876278 позицийКатегория: Пилы, лобзики и инструмент для резки

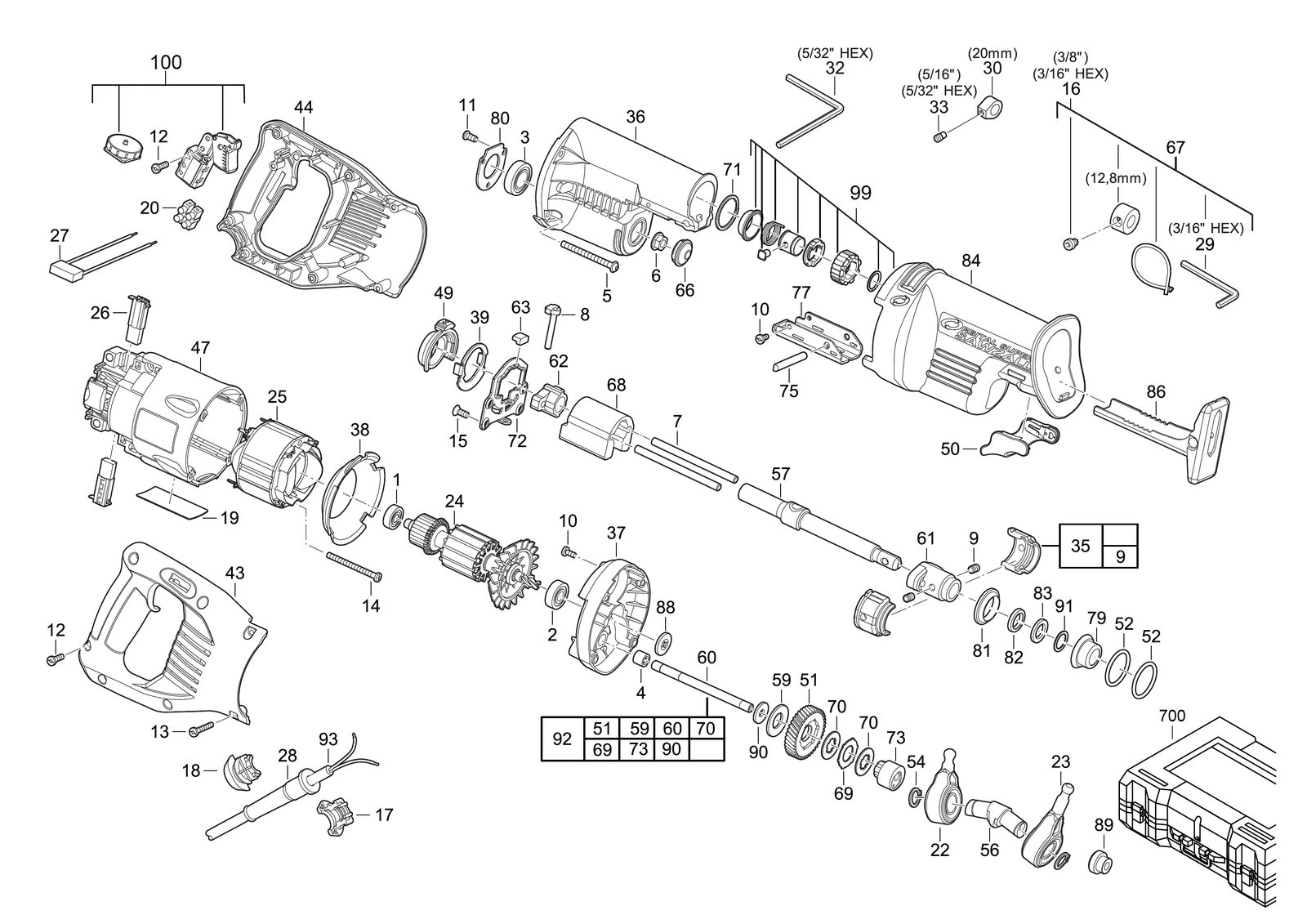

Схема инструмента
Таблица деталей — 78 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Шариковый подшипникBALL BEARING | 02040845товар | 1 | 4058546067960 | |
| 2 | 0002 | Шариковый подшипникBALL BEARING | 02040915товар | 1 | 4058546068011 | |
| 3 | 0003 | Шариковый подшипникBALL BEARING | 02041511товар | 1 | 4002395773237 | |
| 4 | 0004 | Игольчатый подшипникNEEDLE BEARING | 02502150товар | 1 | 4058546068226 | |
| 5 | 0005 | ВинтSCREW | 05880302товар | 4 | 4058546068394 | |
| 6 | 0006 | ГайкаNUT | 06553790товар | 1 | 4058546068530 | |
| 7 | 0007 | Dowel штифтDOWEL PIN | 06650045товар | 2 | 4002395773268 | |
| 8 | 0008 | БолтBOLT | 43360125товар | 1 | 4058546073411 | |
| 9 | 0009 | БолтBOLT | 06650505товар | 2 | 4002395770069 | |
| 10 | 0010 | ВинтSCREW | 06827253товар | 3 | 4058546068950 | |
| 11 | 0011 | ВинтSCREW | 06827255товар | 3 | 4002395773350 | |
| 12 | 0012 | ВинтSCREW | 06827270товар | 6 | 4058546068974 | |
| 13 | 0013 | ВинтSCREW | 06827326товар | 2 | 4058546069018 | |
| 14 | 0014 | Винт 8-16x2-1/4 pan plasSCREW 8-16X2-1/4 PAN PLAS | 06827453товар | 2 | 4058546069056 | |
| 15 | 0015 | ВинтSCREW | 4931453200товар | 4 | 4002395151561 | |
| 16 | 0016 | ВинтSCREW | 06830115товар | 1 | 4002395847723 | |
| 17 | 0017 | ClampCLAMP | 31170260товар | 1 | 4058546071431 | |
| 18 | 0018 | ClampCLAMP | 31170265товар | 1 | 4058546071448 | |
| 19 | 0019 | Шильдик / табличка данныхRATING PLATE | 4931446869товар | 1 | 4002395875580 | |
| 20 | 0020 | ClampCLAMP | 22560625товар | 1 | 4058546070168 | |
| 21 | 0022 | Eccentric discECCENTRIC DISC | 14670126товар | 1 | — | |
| 22 | 0023 | Eccentric discECCENTRIC DISC | 14670136товар | 1 | — | |
| 23 | 0024 | Ротор / якорьARMATURE | 16340510товар | 1 | 4002395773794 | |
| 24 | 0025 | Статор / электрическое полеELECTRIC FIELD | 18341510товар | 1 | 4002395773831 | |
| 25 | 0026 | Комплект угольных щётокCARBON BRUSH SET | 22200520товар | 2 | 4002395768790 | |
| 26 | 0027 | CapacitorCAPACITOR | 22330035товар | 1 | 4002395773961 | |
| 27 | 0028 | Кабель entry sleeveCABLE ENTRY SLEEVE | 44760210товар | 1 | 4058546074104 | |
| 28 | 0029 | Ключ 3/16WRENCH 3/16 | 49960080товар | 1 | — | |
| 29 | 0030 | ClampCLAMP | 42680685товар | 1 | 4058546073183 | |
| 30 | 0032 | Wood drill selfeed allen key 5/32-1pcWood Drill Selfeed Allen Key 5/32-1pc | 49960070товар | 1 | — | |
| 31 | 0033 | Винт screw-blade clampSCREW SCREW-BLADE CLAMP | 06832976товар | 1 | 4058546069193 | |
| 32 | 0035 | Подшипник bush halfBEARING BUSH HALF | 14300080товар | 2 | 4002395773602 | |
| 33 | 0036 | Корпус редуктораGEAR BOX HOUSING | 28142600товар | 1 | 4002395774319 | |
| 34 | 0037 | ПластинаPLATE | 28282600товар | 1 | 4002395774340 | |
| 35 | 0038 | Stop discSTOP DISC | 31050155товар | 1 | 4002395774425 | |
| 36 | 0039 | ПластинаPLATE | 31110130товар | 1 | 4058546071264 | |
| 37 | 0043 | Правый рукоятка halfRIGHT HANDLE HALF | 31442090товар | 1 | 4002395847846 | |
| 38 | 0044 | Левый рукоятка halfLEFT HANDLE HALF | 31442095товар | 1 | 4002395847853 | |
| 39 | 0047 | Корпус двигателяMOTOR HOUSING | 4931454359товар | 1 | 4002395284894 | |
| 40 | 0049 | РычагLEVER | 31520045товар | 1 | 4002395774623 | |
| 41 | 0050 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 31520090товар | 1 | 4058546071653 | |
| 42 | 0051 | ШестерняGEAR | 32402050товар | 1 | 4058546071813 | |
| 43 | 0052 | Уплотнительное кольцоO-RING | 34400040товар | 2 | 4002395774760 | |
| 44 | 0054 | КольцоRING | 34601315товар | 2 | 4058546072292 | |
| 45 | 0056 | ВалSHAFT | 36920701товар | 1 | 4058546072537 | |
| 46 | 0057 | ШпиндельSPINDLE | 38506400товар | 1 | 4002395774791 | |
| 47 | 0059 | Disc пружинаDISC SPRING | 40508850товар | 1 | 4058546072889 | |
| 48 | 0060 | Reduct. шестерня валREDUCT. GEAR SHAFT | 42120190товар | 1 | 4002395774852 | |
| 49 | 0061 | Adapter sleeveADAPTER SLEEVE | 42240066товар | 1 | 4002395768851 | |
| 50 | 0062 | Подшипник bushBEARING BUSH | 42240525товар | 1 | 4002395774876 | |
| 51 | 0063 | Резиновый bufferRUBBER BUFFER | 42380055товар | 1 | 4002395774883 | |
| 52 | 0066 | Подшипник крышкаBEARING COVER | 42520380товар | 1 | 4058546073169 | |
| 53 | 0067 | Clamping pieceCLAMPING PIECE | 49225016товар | 1 | — | |
| 54 | 0068 | Balance weightBALANCE WEIGHT | 42870180товар | 1 | 4002395774982 | |
| 55 | 0069 | ПластинаPLATE | 43060676товар | 1 | 4058546073329 | |
| 56 | 0070 | Disc пластинаDISC PLATE | 43060685товар | 2 | 4058546073336 | |
| 57 | 0071 | Retaining кольцоRETAINING RING | 34600125товар | 1 | 4002395774777 | |
| 58 | 0072 | Eccentric discECCENTRIC DISC | 43560620товар | 1 | 4002395775002 | |
| 59 | 0073 | BushBUSH | 43780577товар | 1 | 4002395794126 | |
| 60 | 0075 | ШтифтPIN | 44601635товар | 1 | 4058546073930 | |
| 61 | 0077 | ДержательHOLDER | 44660880товар | 1 | 4058546074012 | |
| 62 | 0079 | Защитный колпачокPROTECTIVE CAP | 44860035товар | 1 | 4002395775156 | |
| 63 | 0080 | Подшипник cageBEARING CAGE | 44860655товар | 1 | 4002395775163 | |
| 64 | 0081 | УплотнениеSEAL | 45060110товар | 1 | 4002395775217 | |
| 65 | 0082 | Уплотнение кольцоSEAL RING | 45060475товар | 1 | 4058546074296 | |
| 66 | 0083 | Felt packingFELT PACKING | 45060501товар | 1 | 4058546074302 | |
| 67 | 0084 | InsulatorINSULATOR | 45120700товар | 1 | 4002395775248 | |
| 68 | 0086 | Distance держательDISTANCE HOLDER | 45160645товар | 1 | 4002395894949 | |
| 69 | 0088 | Уплотнение кольцоSEAL RING | 45280555товар | 1 | 4058546074579 | |
| 70 | 0089 | SpacerSPACER | 45361445товар | 1 | 4058546074654 | |
| 71 | 0090 | ШайбаWASHER | 45881555товар | 1 | — | |
| 72 | 0091 | ШайбаWASHER | 45888577товар | 1 | 4058546074968 | |
| 73 | 0092 | МуфтаCOUPLING | 14080075товар | 1 | 4002395773497 | |
| 74 | 0093 | КабельCABLE | 22644523товар | 1 | 4058546070274 | |
| 75 | 0099 | Элемент блокировкиINTERLOCK ELEMENT | 4931461444товар | 1 | 4058546036164 | |
| 76 | 0100 | ВыключательSWITCH | 4931454350товар | 1 | — | |
| 77 | 0110 | Комплект угольных щётокCARBON BRUSH SET | 4931511236товар | 1 | 4058546650926 | |
| 78 | 0700 | КейсCARRYING CASE | 42552055товар | 1 | 4002395831418 |
