Пила Milwaukee SSPE1300RX — взрыв-схема
Сервисная страница: Пила Milwaukee SSPE1300RX. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: SSPE1300RXАртикул инструмента: 4933440590Код схемы: 400044059189 позицийКатегория: Пилы, лобзики и инструмент для резки

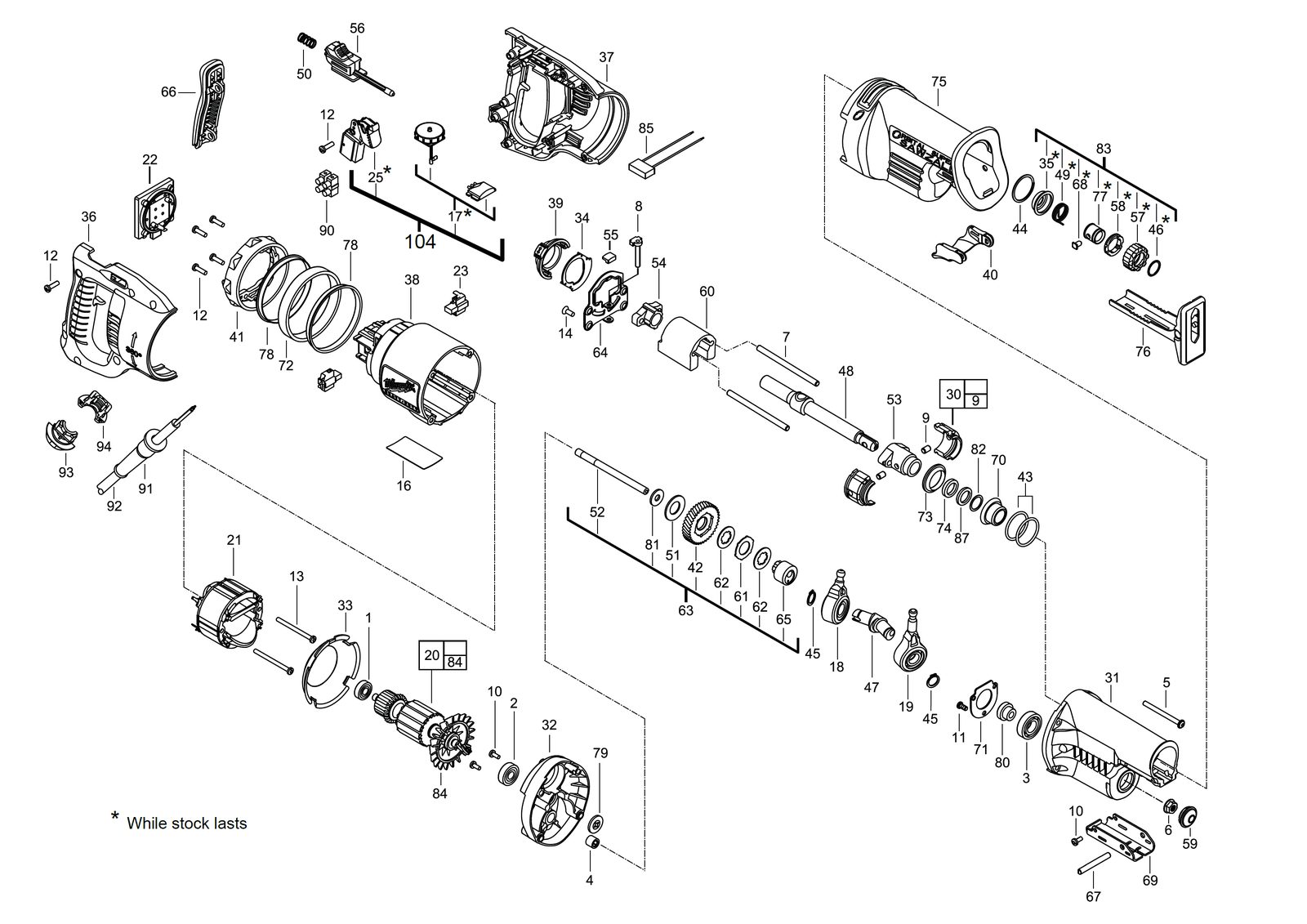

Схема инструмента
Таблица деталей — 89 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Шариковый подшипникBALL BEARING | 02040845товар | 1 | 4058546067960 | |
| 2 | 0002 | Шариковый подшипникBALL BEARING | 02040915товар | 1 | 4058546068011 | |
| 3 | 0003 | Шариковый подшипникBALL BEARING | 02041511товар | 1 | 4002395773237 | |
| 4 | 0004 | Игольчатый подшипникNEEDLE BEARING | 02502150товар | 1 | 4058546068226 | |
| 5 | 0005 | ВинтSCREW | 05880302товар | 1 | 4058546068394 | |
| 6 | 0006 | ГайкаNUT | 06553790товар | 1 | 4058546068530 | |
| 7 | 0007 | Dowel штифтDOWEL PIN | 06650045товар | 1 | 4002395773268 | |
| 8 | 0008 | БолтBOLT | 43360125товар | 1 | 4058546073411 | |
| 9 | 0010 | ВинтSCREW | 06827253товар | 1 | 4058546068950 | |
| 10 | 0011 | ВинтSCREW | 06827255товар | 1 | 4002395773350 | |
| 11 | 0012 | ВинтSCREW | 06827270товар | 1 | 4058546068974 | |
| 12 | 0013 | Винт 8-16x2-1/4 pan plasSCREW 8-16X2-1/4 PAN PLAS | 06827453товар | 1 | 4058546069056 | |
| 13 | 0014 | ВинтSCREW | 4931453200товар | 1 | 4002395151561 | |
| 14 | 0016 | Шильдик / табличка данныхRATING PLATE | 4931441253товар | 1 | 4002395877430 | |
| 15 | 0017 | Remote dialREMOTE DIAL | 14200120товар | 1 | 4002395773527 | |
| 16 | 0018 | Eccentric discECCENTRIC DISC | 14670126товар | 1 | — | |
| 17 | 0019 | Eccentric discECCENTRIC DISC | 14670136товар | 1 | — | |
| 18 | 0020 | Ротор / якорьARMATURE | 16340510товар | 1 | 4002395773794 | |
| 19 | 0021 | Статор / электрическое полеELECTRIC FIELD | 18341510товар | 1 | 4002395773831 | |
| 20 | 0022 | Contact кейсCONTACT CASE | 22060080товар | 1 | 4002395773848 | |
| 21 | 0023 | Угольная щёткаCARBON BRUSH | 22200515товар | 2 | 4002395773923 | |
| 22 | 0025 | ВыключательSWITCH | 4931454349товар | 1 | 4002395284191 | |
| 23 | 0030 | Подшипник bush halfBEARING BUSH HALF | 14300080товар | 2 | 4002395773602 | |
| 24 | 0031 | Корпус редуктораGEAR BOX HOUSING | 28142600товар | 1 | 4002395774319 | |
| 25 | 0032 | ПластинаPLATE | 28282600товар | 1 | 4002395774340 | |
| 26 | 0033 | Stop discSTOP DISC | 31050155товар | 1 | 4002395774425 | |
| 27 | 0034 | ПластинаPLATE | 31110130товар | 1 | 4058546071264 | |
| 28 | 0035 | КрышкаCOVER | 31150170товар | 1 | — | |
| 29 | 0036 | Рукоятка правыйHANDLE RIGHT | 31442525товар | 1 | 4002395774548 | |
| 30 | 0037 | Рукоятка левыйHANDLE LEFT | 31442526товар | 1 | 4002395774555 | |
| 31 | 0038 | Корпус двигателяMOTOR HOUSING | 31500095товар | 1 | 4002395774562 | |
| 32 | 0039 | РычагLEVER | 31520045товар | 1 | 4002395774623 | |
| 33 | 0040 | Shoe rel.lever комплектSHOE REL.LEVER KIT | 31520090товар | 1 | 4058546071653 | |
| 34 | 0041 | КольцоRING | 31580165товар | 1 | 4002395774678 | |
| 35 | 0042 | ШестерняGEAR | 32402050товар | 1 | 4058546071813 | |
| 36 | 0043 | Уплотнительное кольцоO-RING | 34400040товар | 1 | 4002395774760 | |
| 37 | 0044 | Retaining кольцоRETAINING RING | 34600125товар | 1 | 4002395774777 | |
| 38 | 0045 | КольцоRING | 34601315товар | 1 | 4058546072292 | |
| 39 | 0046 | Retaining кольцоRETAINING RING | 34603700товар | 1 | — | |
| 40 | 0047 | ВалSHAFT | 36920701товар | 1 | 4058546072537 | |
| 41 | 0048 | ШпиндельSPINDLE | 38506400товар | 1 | 4002395774791 | |
| 42 | 0049 | Torsion пружинаTORSION SPRING | 40500162товар | 1 | — | |
| 43 | 0050 | Pressure пружинаPRESSURE SPRING | 40508040товар | 1 | 4058546072803 | |
| 44 | 0051 | Disc пружинаDISC SPRING | 40508850товар | 1 | 4058546072889 | |
| 45 | 0052 | Reduct. шестерня валREDUCT. GEAR SHAFT | 42120190товар | 1 | 4002395774852 | |
| 46 | 0053 | Adapter sleeveADAPTER SLEEVE | 42240066товар | 1 | 4002395768851 | |
| 47 | 0054 | Подшипник bushBEARING BUSH | 42240525товар | 1 | 4002395774876 | |
| 48 | 0055 | Резиновый bufferRUBBER BUFFER | 42380055товар | 1 | 4002395774883 | |
| 49 | 0056 | Фиксирующий pieceLOCKING PIECE | 42420550товар | 1 | 4002395774890 | |
| 50 | 0057 | Eccentric discECCENTRIC DISC | 42500355товар | 1 | — | |
| 51 | 0058 | Eccentric discECCENTRIC DISC | 42500360товар | 1 | — | |
| 52 | 0059 | Подшипник крышкаBEARING COVER | 42520380товар | 1 | 4058546073169 | |
| 53 | 0060 | Balance weightBALANCE WEIGHT | 42870180товар | 1 | 4002395774982 | |
| 54 | 0061 | ПластинаPLATE | 43060676товар | 1 | 4058546073329 | |
| 55 | 0062 | Disc пластинаDISC PLATE | 43060685товар | 1 | 4058546073336 | |
| 56 | 0063 | МуфтаCOUPLING | 14080075товар | 1 | 4002395773497 | |
| 57 | 0064 | Eccentric discECCENTRIC DISC | 43560620товар | 1 | 4002395775002 | |
| 58 | 0065 | Eccentric discECCENTRIC DISC | 43780577товар | 1 | 4002395794126 | |
| 59 | 0066 | Рукоятка pieceHANDLE PIECE | 44520105товар | 1 | 4002395775088 | |
| 60 | 0067 | ШтифтPIN | 44601635товар | 1 | 4058546073930 | |
| 61 | 0068 | Lock штифтLOCK PIN | 44601750товар | 1 | — | |
| 62 | 0069 | ДержательHOLDER | 44660880товар | 1 | 4058546074012 | |
| 63 | 0070 | Защитный колпачокPROTECTIVE CAP | 44860035товар | 1 | 4002395775156 | |
| 64 | 0071 | Подшипник cageBEARING CAGE | 44860655товар | 1 | 4002395775163 | |
| 65 | 0072 | КольцоRING | 44904550товар | 1 | 4002395775170 | |
| 66 | 0073 | УплотнениеSEAL | 45060110товар | 1 | 4002395775217 | |
| 67 | 0074 | Уплотнение кольцоSEAL RING | 45060475товар | 1 | 4058546074296 | |
| 68 | 0075 | InsulatorINSULATOR | 45120700товар | 1 | 4002395775248 | |
| 69 | 0076 | Distance держательDISTANCE HOLDER | 45160645товар | 1 | 4002395894949 | |
| 70 | 0077 | ВтулкаSLEEVE | 45220175товар | 1 | — | |
| 71 | 0078 | ВтулкаSLEEVE | 45220650товар | 1 | 4002395775262 | |
| 72 | 0079 | Уплотнение кольцоSEAL RING | 45280555товар | 1 | 4058546074579 | |
| 73 | 0080 | SpacerSPACER | 45361445товар | 1 | 4058546074654 | |
| 74 | 0081 | ШайбаWASHER | 45881555товар | 1 | — | |
| 75 | 0082 | ШайбаWASHER | 45888577товар | 1 | 4058546074968 | |
| 76 | 0083 | Lock в сбореLOCK COMPLETE | 4931461444товар | 1 | 4058546036164 | |
| 77 | 0084 | ВентиляторFAN | 22840531товар | 1 | 4058546070335 | |
| 78 | 0085 | CapacitorCAPACITOR | 22330035товар | 1 | 4002395773961 | |
| 79 | 0087 | Felt packingFELT PACKING | 45060501товар | 1 | 4058546074302 | |
| 80 | 0090 | ClampCLAMP | 22560625товар | 1 | 4058546070168 | |
| 81 | 0091 | Кабель entry sleeveCABLE ENTRY SLEEVE | 44760210товар | 1 | 4058546074104 | |
| 82 | 0092 | КабельCABLE | 22644523товар | 1 | 4058546070274 | |
| 83 | 0093 | ClampCLAMP | 31170265товар | 1 | 4058546071448 | |
| 84 | 0094 | ClampCLAMP | 31170260товар | 1 | 4058546071431 | |
| 85 | 0100 | WireWIRE | 23940100товар | 1 | 4058546070717 | |
| 86 | 0101 | WireWIRE | 23947420товар | 1 | 4002395774241 | |
| 87 | 0102 | WireWIRE | 23940320товар | 1 | 4002395774142 | |
| 88 | 0103 | WireWIRE | 23940315товар | 1 | 4002395774135 | |
| 89 | 0104 | ВыключательSWITCH | 4931454349товар | 1 | 4002395284191 |
