Пила Milwaukee SSD1100X — взрыв-схема
Сервисная страница: Пила Milwaukee SSD1100X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: SSD1100XАртикул инструмента: 4933416710Код схемы: 400045875551 позицияКатегория: Пилы, лобзики и инструмент для резки

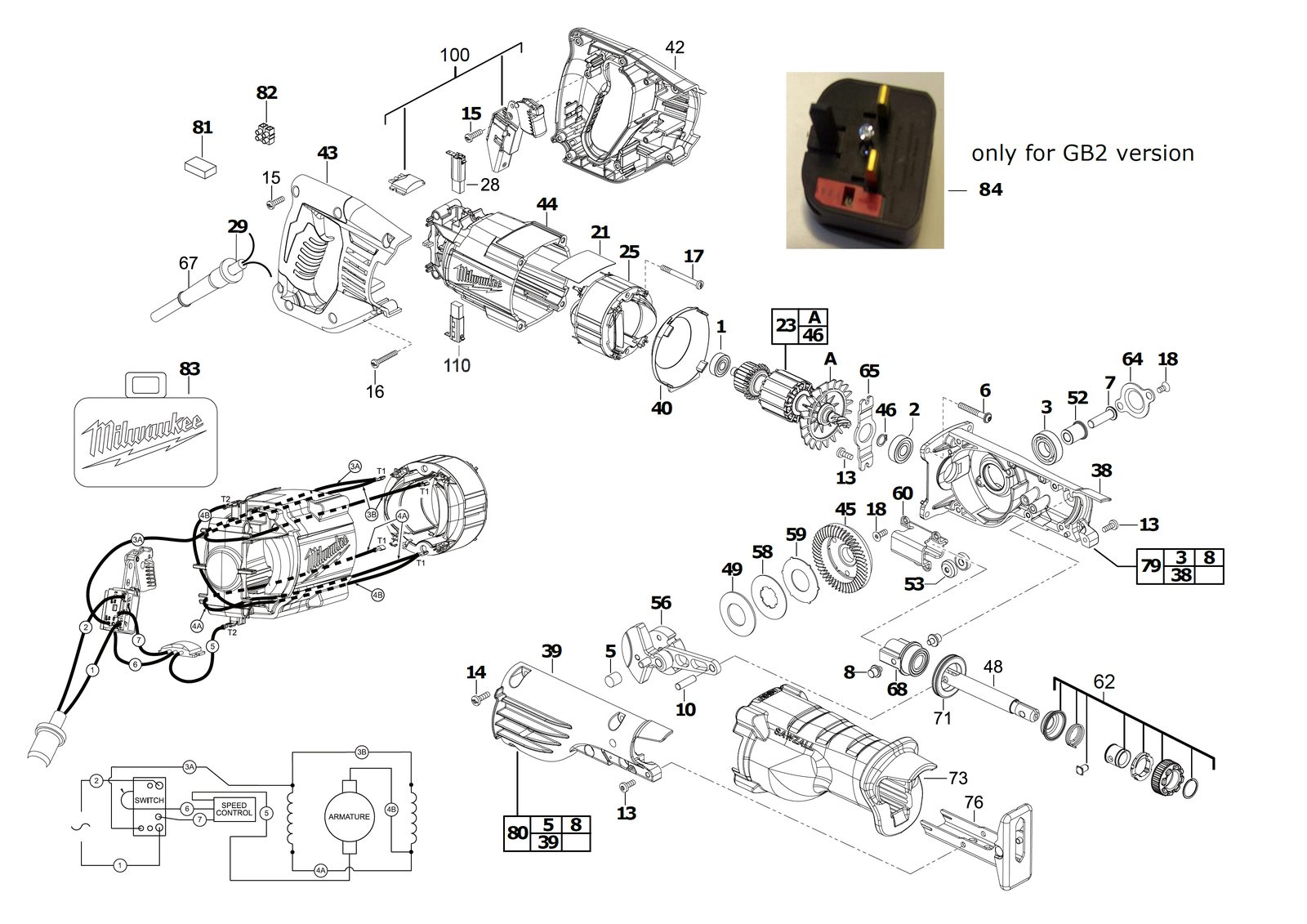

Схема инструмента
Таблица деталей — 51 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Шариковый подшипникBALL BEARING | 02040845товар | 1 | 4058546067960 | |
| 2 | 0002 | Шариковый подшипникBALL BEARING | 02041020товар | 1 | 4058546068028 | |
| 3 | 0003 | Шариковый подшипникBALL BEARING | 02041516товар | 1 | 4002395830923 | |
| 4 | 0005 | Игольчатый подшипникNEEDLE BEARING | 02501640товар | 1 | 4058546068219 | |
| 5 | 0006 | ВинтSCREW | 05888309товар | 4 | 4058546068424 | |
| 6 | 0007 | Eccentric валECCENTRIC SHAFT | 06080017товар | 1 | 4002395831173 | |
| 7 | 0008 | БолтBOLT | 4931473774товар | 2 | 4058546363420 | |
| 8 | 0010 | AxleAXLE | 4931436025товар | 1 | 4002395877690 | |
| 9 | 0013 | Винт torx винтSCREW TORX SCREW | 06825314товар | 4 | 4002395851935 | |
| 10 | 0014 | Винт torx винтSCREW TORX SCREW | 4931435228товар | 5 | 4002395860128 | |
| 11 | 0015 | ВинтSCREW | 06827270товар | 6 | 4058546068974 | |
| 12 | 0016 | ВинтSCREW | 06827326товар | 2 | 4058546069018 | |
| 13 | 0017 | ВинтSCREW | 06827410товар | 2 | — | |
| 14 | 0018 | ВинтSCREW | 4931453200товар | 6 | 4002395151561 | |
| 15 | 0021 | Шильдик / табличка данныхRATING PLATE | 4931416716товар | 1 | 4002395832811 | |
| 16 | 0023 | Ротор / якорьARMATURE | 16340305товар | 1 | 4002395831258 | |
| 17 | 0025 | Статор / электрическое полеELECTRIC FIELD | 18320300товар | 1 | 4002395831265 | |
| 18 | 0028 | Угольная держательCARBON HOLDER | 22200055товар | 2 | 4002395831500 | |
| 19 | 0029 | КабельCABLE | 22644523товар | 1 | 4058546070274 | |
| 20 | 0038 | Корпус редуктораGEAR BOX HOUSING | 28140045товар | 1 | 4002395831302 | |
| 21 | 0039 | Корпус редуктораGEAR BOX HOUSING | 28140046товар | 1 | 4002395831319 | |
| 22 | 0040 | Воздухо flow пластинаAIR FLOW PLATE | 31050195товар | 1 | 4002395831326 | |
| 23 | 0042 | Левый рукоятка halfLEFT HANDLE HALF | 31440810товар | 1 | 4002395831333 | |
| 24 | 0043 | Правый рукоятка halfRIGHT HANDLE HALF | 31440815товар | 1 | 4002395831340 | |
| 25 | 0044 | Корпус двигателяMOTOR HOUSING | 31500290товар | 1 | 4002395831357 | |
| 26 | 0045 | Пара конических шестерёнBEVEL GEAR PAIR | 32050022товар | 1 | 4002395847068 | |
| 27 | 0046 | Фиксирующий кольцоLOCKING RING | 34600810товар | 1 | 4058546072230 | |
| 28 | 0048 | Шпиндель комплектSPINDLE KIT | 38500076товар | 1 | 4002395831371 | |
| 29 | 0049 | Cup пружинаCUP SPRING | 40500596товар | 1 | 4002395831388 | |
| 30 | 0052 | SpacerSPACER | 4931436034товар | 1 | 4002395172177 | |
| 31 | 0053 | RollROLL | 42402052товар | 2 | 4002395831401 | |
| 32 | 0056 | Eccentric wheelECCENTRIC WHEEL | 14090190товар | 1 | 4002395831203 | |
| 33 | 0058 | ПластинаPLATE | 43060025товар | 1 | 4002395831425 | |
| 34 | 0059 | ПластинаPLATE | 43060030товар | 1 | 4002395831432 | |
| 35 | 0060 | Eccentric sheaveECCENTRIC SHEAVE | 4931436028товар | 1 | 4002395878321 | |
| 36 | 0062 | Элемент блокировкиINTERLOCK ELEMENT | 4931461444товар | 1 | 4058546036164 | |
| 37 | 0064 | RestrictorRESTRICTOR | 44660280товар | 1 | 4002395831456 | |
| 38 | 0065 | Подшипник end пластинаBEARING END PLATE | 44661070товар | 1 | 4002395831463 | |
| 39 | 0067 | Кабель entry sleeveCABLE ENTRY SLEEVE | 44760210товар | 1 | 4058546074104 | |
| 40 | 0068 | Slide подшипникSLIDE BEARING | 14860105товар | 1 | 4002395831241 | |
| 41 | 0071 | УплотнениеSEAL | 45060230товар | 1 | 4002395831470 | |
| 42 | 0073 | InsulatorINSULATOR | 45122056товар | 1 | 4002395831487 | |
| 43 | 0076 | StopSTOP | 45160030товар | 1 | 4002395831494 | |
| 44 | 0079 | Корпус редуктораGEAR BOX HOUSING | 14300145товар | 1 | 4002395831227 | |
| 45 | 0080 | Корпус редуктораGEAR BOX HOUSING | 14300146товар | 1 | 4002395831234 | |
| 46 | 0081 | CapacitorCAPACITOR | 22330035товар | 1 | 4002395773961 | |
| 47 | 0082 | КлеммаTERMINAL | 22560451товар | 1 | 4058546070137 | |
| 48 | 0083 | КейсCARRYING CASE | 42552055товар | 1 | 4002395831418 | |
| 49 | 0084 | Adapter gb 240v (for eu round)ADAPTER GB 240V (for EU round) | 4931392301товар | 1 | 4002395733958 | |
| 50 | 0100 | Выключатель в сбореSWITCH ASSEMBLY | 4931447859товар | 1 | 4002395883035 | |
| 51 | 0110 | Комплект угольных щётокCARBON BRUSH SET | 4931511231товар | 1 | 4058546650872 |
