Дрель-шуруповёрт Milwaukee SB2-35D — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee SB2-35D. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: SB2-35DАртикул инструмента: 4933380507Код схемы: 400038050871 позицияКатегория: Дрели и шуруповёрты

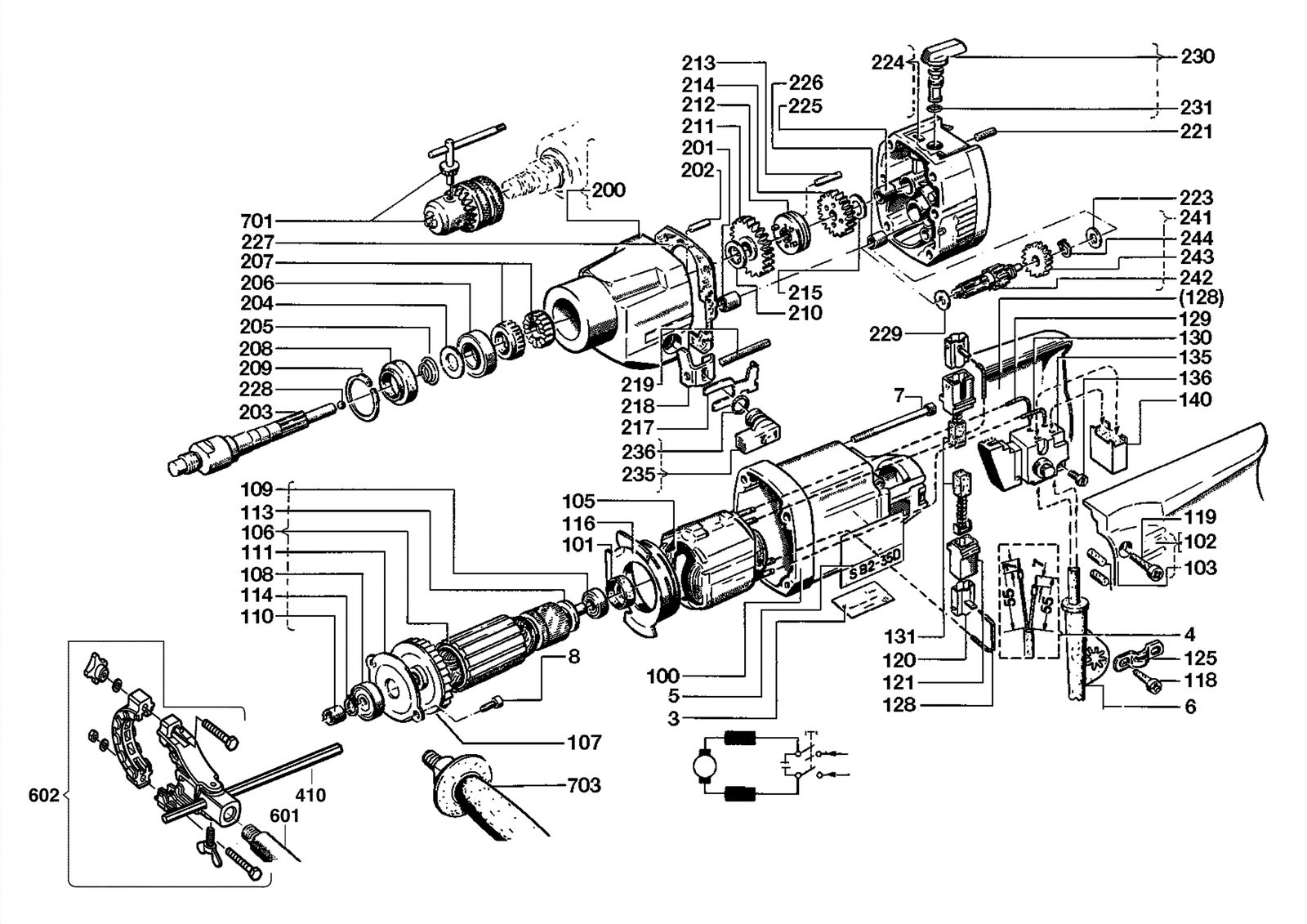

Схема инструмента
Таблица деталей — 71 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Шильдик / табличка данныхRATING PLATE | 4931380513товар | 1 | 4002395689767 | |
| 2 | 0004 | Сетевой кабельCONNECTION CABLE | 4931622543товар | 1 | 4002395698318 | |
| 3 | 0005 | Name пластинаNAME PLATE | 4931380498товар | 2 | 4002395689729 | |
| 4 | 0006 | Кабель entry sleeveCABLE ENTRY SLEEVE | 4931359575товар | 1 | 4002395653607 | |
| 5 | 0007 | Винт d 912 m 4x60SCREW D 912 M 4X60 | 4931606830товар | 4 | 4002395693795 | |
| 6 | 0008 | ВинтSCREW | 4931612817товар | 2 | 4002395694105 | |
| 7 | 0100 | КорпусHOUSING | 4931359587товар | 1 | 4002395653676 | |
| 8 | 0101 | Резиновый sleeveRUBBER SLEEVE | 4931301483товар | 1 | 4002395591428 | |
| 9 | 0102 | РукояткаHANDLE | 4931359589товар | 1 | 4002395653690 | |
| 10 | 0103 | Holding-down deviceHOLDING-DOWN DEVICE | 4931244948товар | 2 | — | |
| 11 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426602товар | 1 | 4002395845217 | |
| 12 | 0106 | Ротор / якорьARMATURE | 4931442682товар | 1 | 4002395882434 | |
| 13 | 0107 | ВентиляторFAN | 4931271335товар | 1 | — | |
| 14 | 0108 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 15 | 0109 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 16 | 0110 | BushingBUSHING | 4931267417товар | 1 | 4002395587452 | |
| 17 | 0111 | Подшипник крышкаBEARING COVER | 4931267463товар | 1 | 4002395587490 | |
| 18 | 0113 | Insulating discINSULATING DISC | 4931271823товар | 1 | 4002395588138 | |
| 19 | 0114 | Кольцо d471 9x1RING D471 9X1 | 4931605115товар | 1 | 4002395693603 | |
| 20 | 0116 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931271360товар | 1 | 4002395587889 | |
| 21 | 0118 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 22 | 0119 | ВинтSCREW | 4931618253товар | 7 | 4002395694945 | |
| 23 | 0120 | Щётка держательBRUSH HOLDER | 4931317547товар | 2 | 4002395600229 | |
| 24 | 0121 | Щётка держатель insulBRUSH HOLDER INSUL | 4931317543товар | 2 | 4002395600182 | |
| 25 | 0125 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 26 | 0128 | WireWIRE | 4931622097товар | 2 | 4002395696758 | |
| 27 | 0129 | WireWIRE | 4931622095товар | 1 | 4002395696734 | |
| 28 | 0130 | WireWIRE | 4931622096товар | 1 | 4002395696741 | |
| 29 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392577товар | 1 | 4002395740703 | |
| 30 | 0135 | ВыключательSWITCH | 4931468825товар | 1 | 4058546323240 | |
| 31 | 0136 | ВинтSCREW | 4931621772товар | 2 | 4002395695973 | |
| 32 | 0140 | CapacitorCAPACITOR | 4931309142товар | 1 | 4002395594221 | |
| 33 | 0200 | РедукторGEAR BOX | 4931412489товар | 1 | 4002395799442 | |
| 34 | 0201 | Игольчатый подшипникNEEDLE BEARING | 4931219424товар | 1 | 4002395583874 | |
| 35 | 0202 | ШтифтPIN | 4931615663товар | 2 | 4002395694402 | |
| 36 | 0203 | Drill шпиндельDRILL SPINDLE | 4931307984товар | 1 | 4002395593644 | |
| 37 | 0204 | DiscDISC | 4931621809товар | 1 | 4002395696048 | |
| 38 | 0205 | Pressure пружинаPRESSURE SPRING | 4931267406товар | 1 | 4002395587421 | |
| 39 | 0206 | Шариковый подшипникBALL BEARING | 4931891058товар | 1 | 4002395706303 | |
| 40 | 0207 | Percussion sleevePERCUSSION SLEEVE | 4931267571товар | 2 | 4002395587599 | |
| 41 | 0208 | Уплотнение кольцоSEAL RING | 4931267522товар | 1 | 4002395587537 | |
| 42 | 0209 | Фиксирующий кольцоLOCKING RING | 4931890311товар | 1 | 4002395706297 | |
| 43 | 0210 | DiscDISC | 4931943605товар | 1 | 4002395707119 | |
| 44 | 0211 | Drill шпиндель wheelDRILL SPINDLE WHEEL | 4931307985товар | 1 | 4002395593651 | |
| 45 | 0212 | Shift кольцо compl.SHIFT RING COMPL. | 4931307130товар | 1 | 4002395593064 | |
| 46 | 0213 | ШтифтPIN | 4931621732товар | 2 | 4002395695867 | |
| 47 | 0214 | Drill шпиндель wheelDRILL SPINDLE WHEEL | 4931307988товар | 1 | 4002395593675 | |
| 48 | 0215 | Disc n874237 8,1x16x0,5DISC N874237 8,1X16X0,5 | 4931901226товар | 1 | 4002395706334 | |
| 49 | 0217 | Retaining пружинаRETAINING SPRING | 4931307118товар | 1 | 4002395593057 | |
| 50 | 0218 | Выключатель leverSWITCH LEVER | 4931309010товар | 1 | 4002395594122 | |
| 51 | 0219 | ШтифтPIN | 4931621731товар | 1 | 4002395695850 | |
| 52 | 0221 | ШтифтPIN | 4931621650товар | 1 | 4002395695744 | |
| 53 | 0223 | Disc n874237 a6,8x19x1,5DISC N874237 A6,8X19X1,5 | 4931621995товар | 1 | 4002395696550 | |
| 54 | 0224 | Подшипник end пластинаBEARING END PLATE | 4931412603товар | 1 | 4002395815098 | |
| 55 | 0225 | Sleeve n874989 hko 0810SLEEVE N874989 HKO 0810 | 4931912093товар | 1 | 4002395706464 | |
| 56 | 0226 | Игольчатый подшипникNEEDLE BEARING | 4931219422товар | 1 | 4002395583867 | |
| 57 | 0227 | ПрокладкаGASKET | 4931307995товар | 1 | 4002395593729 | |
| 58 | 0228 | ШарикBALL | 4931805437товар | 1 | 4002395706037 | |
| 59 | 0229 | Disc n874237 8,3x16,5x1DISC N874237 8,3X16,5X1 | 4931919962товар | 1 | 4002395706563 | |
| 60 | 0230 | Выключатель leverSWITCH LEVER | 4931320109товар | 1 | 4002395602223 | |
| 61 | 0231 | O-ring n874701 8x1O-RING N874701 8X1 | 4931943493товар | 1 | 4002395707058 | |
| 62 | 0235 | Выключатель leverSWITCH LEVER | 4931310479товар | 1 | 4002395594597 | |
| 63 | 0236 | O-ring n874701 14x1O-RING N874701 14X1 | 4931621782товар | 1 | 4002395893485 | |
| 64 | 0241 | Reduction шестерняREDUCTION GEAR | 4931307989товар | 1 | 4002395593682 | |
| 65 | 0242 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931307990товар | 1 | 4002395593699 | |
| 66 | 0243 | Reduction шестерняREDUCTION GEAR | 4931307993товар | 1 | 4002395593712 | |
| 67 | 0244 | Кольцо d471 12x1RING D471 12X1 | 4931605142товар | 1 | 4002395693627 | |
| 68 | 0410 | Depth gaugeDEPTH GAUGE | 4931245452товар | 1 | 4002395585175 | |
| 69 | 0601 | ExtensionEXTENSION | 4931220759товар | 1 | 4002395583942 | |
| 70 | 0602 | Clamping кольцоCLAMPING RING | 4931407016товар | 1 | 4002395784844 | |
| 71 | 0701 | Keyed патрон 3jaw c 3.0-16 m18x2.5-1pcKeyed Chuck 3Jaw C 3.0-16 M18x2.5-1pc | 4932320014товар | 1 | 4002395310784 |
