Шлифовальная машина Milwaukee ROS150E — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee ROS150E. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: ROS150EАртикул инструмента: 4933383640Код схемы: 400038364147 позицийКатегория: Шлифовальные и полировальные машины

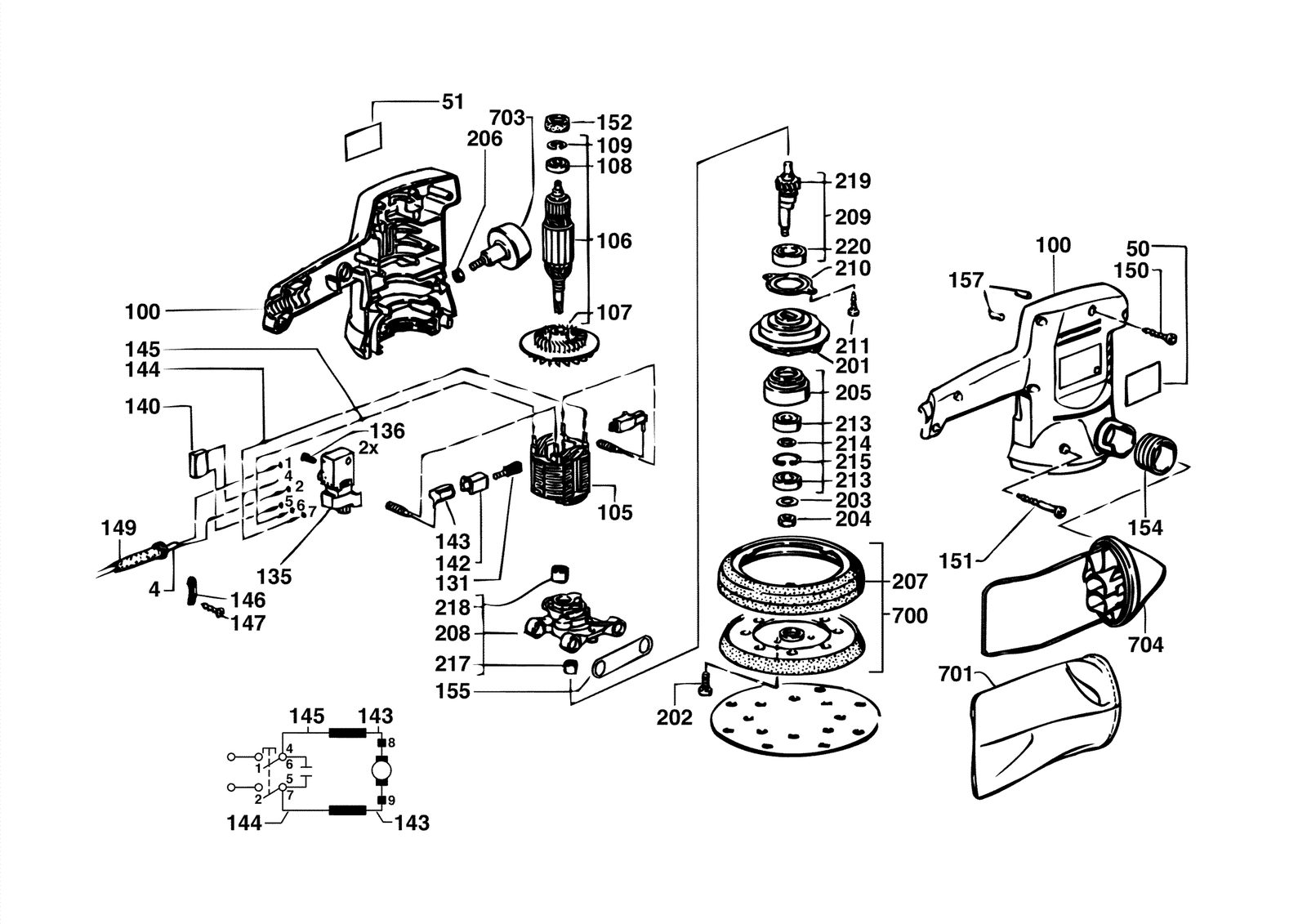

Схема инструмента
Таблица деталей — 47 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Сетевой кабельCONNECTION CABLE | 4931622543товар | 1 | 4002395698318 | |
| 2 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931383643товар | 1 | — | |
| 3 | 0051 | Type пластинаTYPE PLATE | 4931378806товар | 1 | 4002395684755 | |
| 4 | 0100 | КорпусHOUSING | 4931358850товар | 1 | 4002395652709 | |
| 5 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426183товар | 1 | 4002395834822 | |
| 6 | 0106 | Ротор / якорьARMATURE | 4931426264товар | 1 | 4002395840601 | |
| 7 | 0107 | ВентиляторFAN | 4931329667товар | 1 | 4002395610846 | |
| 8 | 0108 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 9 | 0109 | ШайбаWASHER | 4931621834товар | 1 | 4002395696185 | |
| 10 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931361733товар | 1 | 4002395659111 | |
| 11 | 0135 | Выключатель boardSWITCH BOARD | 4931357377товар | 1 | — | |
| 12 | 0136 | ВинтSCREW | 4931621772товар | 2 | 4002395695973 | |
| 13 | 0140 | CapacitorCAPACITOR | 4931311062товар | 1 | 4002395594818 | |
| 14 | 0142 | Щётка держательBRUSH HOLDER | 4931271678товар | 2 | 4058546466411 | |
| 15 | 0143 | Щётка держательBRUSH HOLDER | 4931622391товар | 2 | — | |
| 16 | 0144 | WireWIRE | 4931622371товар | 1 | 4002395697625 | |
| 17 | 0145 | WireWIRE | 4931253700товар | 1 | 4002395586172 | |
| 18 | 0146 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 19 | 0147 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 20 | 0149 | Кабель entry sleeveCABLE ENTRY SLEEVE | 4931206687товар | 1 | 4002395583379 | |
| 21 | 0150 | ВинтSCREW | 4931618253товар | 8 | 4002395694945 | |
| 22 | 0151 | Винт n874101-1 shr c-k5x45/20 kombitorxSCREW N874101-1 SHR C-K5X45/20 KOMBITORX | 4931622765товар | 2 | 4002395699094 | |
| 23 | 0152 | Резиновый sleeveRUBBER SLEEVE | 4931329779товар | 1 | 4002395611003 | |
| 24 | 0154 | Уплотнение кольцоSEAL RING | 4931308594товар | 1 | — | |
| 25 | 0155 | Fish-plateFISH-PLATE | 4931345482товар | 2 | 4002395633012 | |
| 26 | 0157 | Holding-down deviceHOLDING-DOWN DEVICE | 4931244948товар | 2 | — | |
| 27 | 0201 | Balance weightBALANCE WEIGHT | 4931329670товар | 1 | — | |
| 28 | 0202 | ВинтSCREW | 4931621525товар | 3 | 4002395695515 | |
| 29 | 0203 | DiscDISC | 4931621679товар | 1 | 4002395695799 | |
| 30 | 0204 | ГайкаNUT | 4931622873товар | 1 | 4002395699551 | |
| 31 | 0205 | HubHUB | 4931329717товар | 1 | 4002395610921 | |
| 32 | 0206 | ГайкаNUT | 4931615993товар | 1 | — | |
| 33 | 0207 | Уплотнение кольцоSEAL RING | 4931329695товар | 1 | 4002395610907 | |
| 34 | 0208 | КорпусHOUSING | 4931329669товар | 1 | — | |
| 35 | 0209 | ШпиндельSPINDLE | 4931329716товар | 1 | — | |
| 36 | 0210 | Подшипник крышкаBEARING COVER | 4931329677товар | 1 | — | |
| 37 | 0211 | ВинтSCREW | 4931317532товар | 2 | 4002395600175 | |
| 38 | 0213 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931368037товар | 2 | 4002395670642 | |
| 39 | 0214 | DiscDISC | 4931622841товар | 1 | 4002395699452 | |
| 40 | 0215 | Фиксирующий кольцоLOCKING RING | 4931616614товар | 1 | 4002395694624 | |
| 41 | 0217 | Игольчатый подшипникNEEDLE BEARING | 4931940282товар | 1 | 4002395706884 | |
| 42 | 0218 | ВтулкаSLEEVE | 4931622516товар | 1 | — | |
| 43 | 0219 | ШпиндельSPINDLE | 4931329672товар | 1 | 4002395610877 | |
| 44 | 0220 | Шариковый подшипник d 625 6003-2zBALL BEARING D 625 6003-2Z | 4931623202товар | 1 | — | |
| 45 | 0703 | РукояткаHANDLE | 4931311721товар | 1 | — | |
| 46 | 0704 | Suction sleeveSUCTION SLEEVE | 4931329719товар | 1 | — | |
| 47 | 0700 | Grinding disk ros 150mm p1 p1 a/mGRINDING DISK ROS 150MM P1 P1 A/M | 4932357591товар | 1 | 4002395343317 |
