Шлифовальная машина Milwaukee ROS150E-2 — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee ROS150E-2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: ROS150E-2Артикул инструмента: 4933431170Код схемы: 400043117121 позицияКатегория: Шлифовальные и полировальные машины

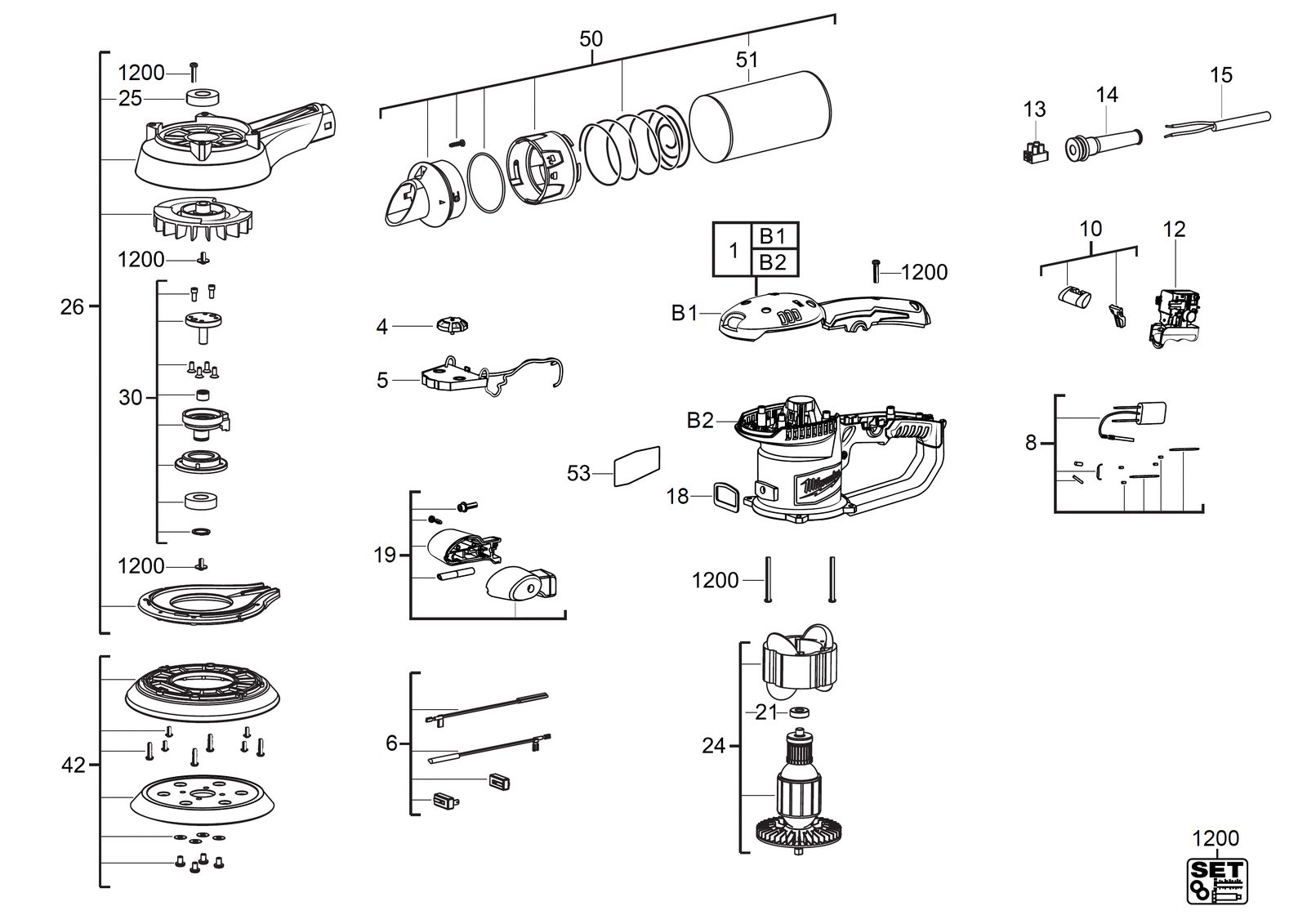

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КорпусHOUSING | 4931435899товар | 1 | 4002395874170 | |
| 2 | 0004 | Electric elementELECTRIC ELEMENT | 4931435900товар | 1 | 4002395874187 | |
| 3 | 0005 | Электронный elementELECTRONIC ELEMENT | 4931435901товар | 1 | 4002395874194 | |
| 4 | 0006 | Комплект угольных щётокCARBON BRUSH SET | 4931435902товар | 1 | 4002395874804 | |
| 5 | 0008 | CapacitorCAPACITOR | 4931435903товар | 1 | 4002395874811 | |
| 6 | 0010 | Push-buttonPUSH-BUTTON | 4931435904товар | 1 | 4002395874828 | |
| 7 | 0012 | ВыключательSWITCH | 4931435905товар | 1 | — | |
| 8 | 0013 | Joining partJOINING PART | 690331003товар | 1 | — | |
| 9 | 0014 | ElasticELASTIC | 4931435447товар | 1 | — | |
| 10 | 0015 | Сетевой кабельCONNECTION CABLE | 4931622543товар | 1 | 4002395698318 | |
| 11 | 0018 | Резиновый bufferRUBBER BUFFER | 562818001товар | 1 | 4002395854370 | |
| 12 | 0019 | РукояткаHANDLE | 4931435906товар | 1 | 4002395874842 | |
| 13 | 0021 | ПодшипникBEARING | 680273003товар | 1 | 4002395843305 | |
| 14 | 0024 | Двигатель в сбореMOTOR ASSEMBLY | 4931435908товар | 1 | 4002395874866 | |
| 15 | 0025 | Шариковый подшипникBALL BEARING | 4931435909товар | 1 | 4002395874873 | |
| 16 | 0026 | Dust корпус комплектDUST HOUSING KIT | 4931435910товар | 1 | 4002395874880 | |
| 17 | 0030 | ВалSHAFT | 200315003товар | 1 | 4002395769957 | |
| 18 | 0050 | ПылесборникDUST BAG | 4931435911товар | 1 | 4002395874729 | |
| 19 | 0051 | Dust редуктор в сбореDUST BOX ASSY | 4931435912товар | 1 | 4002395874897 | |
| 20 | 0053 | Шильдик / табличка данныхRATING PLATE | 4931441908товар | 1 | 4002395872732 | |
| 21 | 1200 | Комплект болтовBOLT SET | 4931435913товар | 1 | 4002395872107 |
