Шлифовальная машина Milwaukee ROS125E — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee ROS125E. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: ROS125EАртикул инструмента: 4933433180Код схемы: 400043318119 позицийКатегория: Шлифовальные и полировальные машины

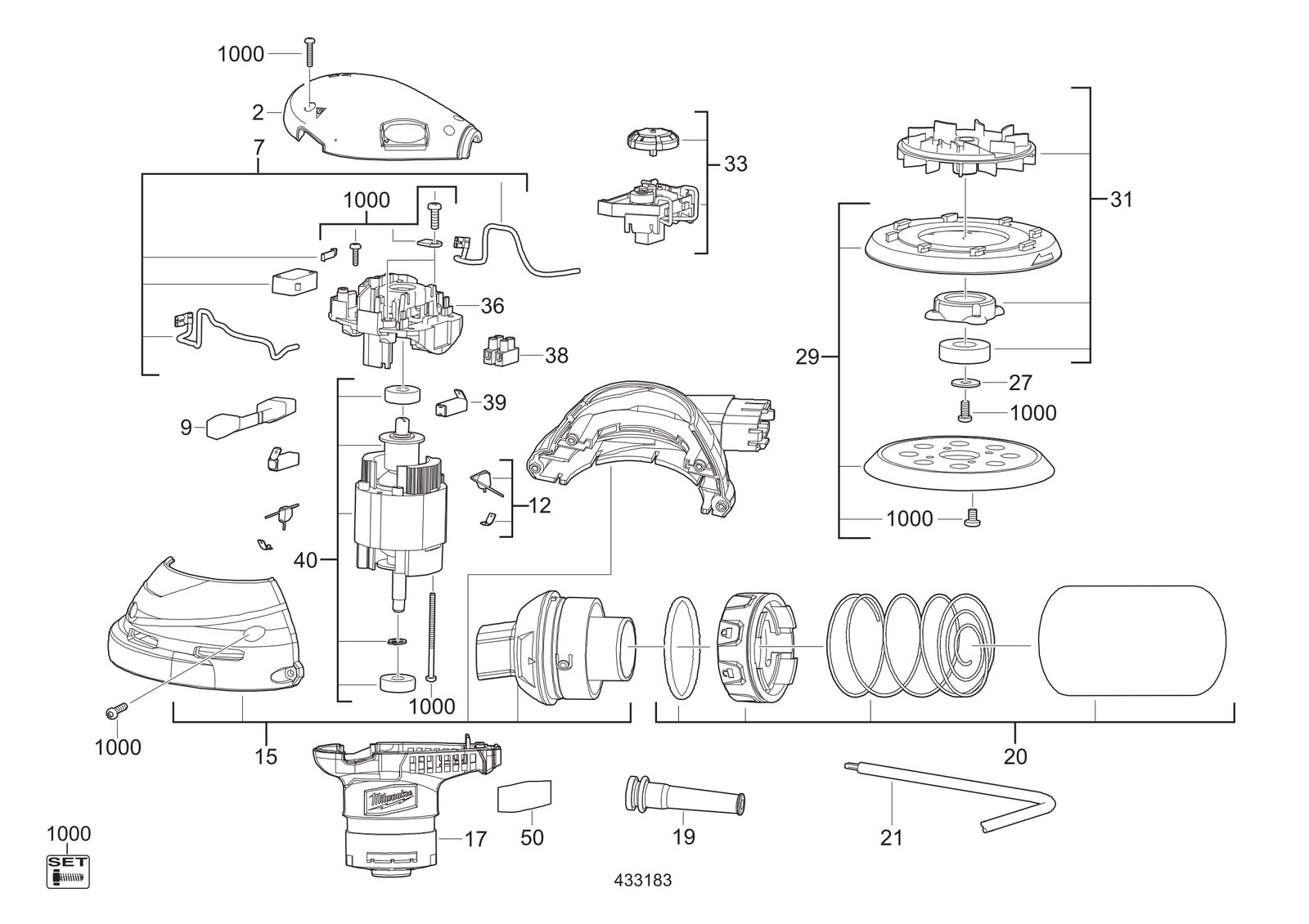

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | КрышкаCOVER | 4931435441товар | 1 | — | |
| 2 | 0007 | ВыключательSWITCH | 4931435442товар | 1 | 4002395889501 | |
| 3 | 0009 | РычагLEVER | 4931435443товар | 1 | 4002395889518 | |
| 4 | 0012 | CapacitorCAPACITOR | 4931435444товар | 2 | 4002395889525 | |
| 5 | 0015 | КорпусHOUSING | 4931435445товар | 1 | 4002395889532 | |
| 6 | 0017 | Комплект корпуса в сбореHOUSING SET ASSY | 4931435446товар | 1 | — | |
| 7 | 0019 | ElasticELASTIC | 4931435447товар | 1 | — | |
| 8 | 0020 | ПылесборникDUST BAG | 4931435448товар | 1 | 4002395889563 | |
| 9 | 0021 | Сетевой кабельCONNECTION CABLE | 4931622543товар | 1 | 4002395698318 | |
| 10 | 0027 | ШайбаWASHER | 671039001товар | 1 | 4002395835645 | |
| 11 | 0031 | Вентилятор with подшипник колпачокFAN WITH BEARING CAP | 4931435449товар | 1 | 4002395889570 | |
| 12 | 0033 | Elect.circuit boardELECT.CIRCUIT BOARD | 4931435450товар | 1 | 4002395889587 | |
| 13 | 0036 | Подшипник end пластинаBEARING END PLATE | 521908001товар | 1 | 4002395835638 | |
| 14 | 0038 | Joining partJOINING PART | 690331003товар | 1 | — | |
| 15 | 0039 | Угольная щёткаCARBON BRUSH | 290484001товар | 2 | 4002395830978 | |
| 16 | 0040 | Двигатель в сбореMOTOR ASSEMBLY | 4931435451товар | 1 | 4002395889594 | |
| 17 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931435452товар | 1 | 4002395890200 | |
| 18 | 1000 | Комплект болтовBOLT SET | 4931435454товар | 1 | 4002395890224 | |
| 19 | 0029 | Ros125e sanding pad base пластинаROS125E SANDING PAD BASE PLATE | 4932430091товар | 1 | 4002395377527 |
