Отбойный молоток Milwaukee PLH32XE — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PLH32XE. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PLH32XEАртикул инструмента: 4933400069Код схемы: 4000432294119 позицийКатегория: Перфораторы и отбойные молотки

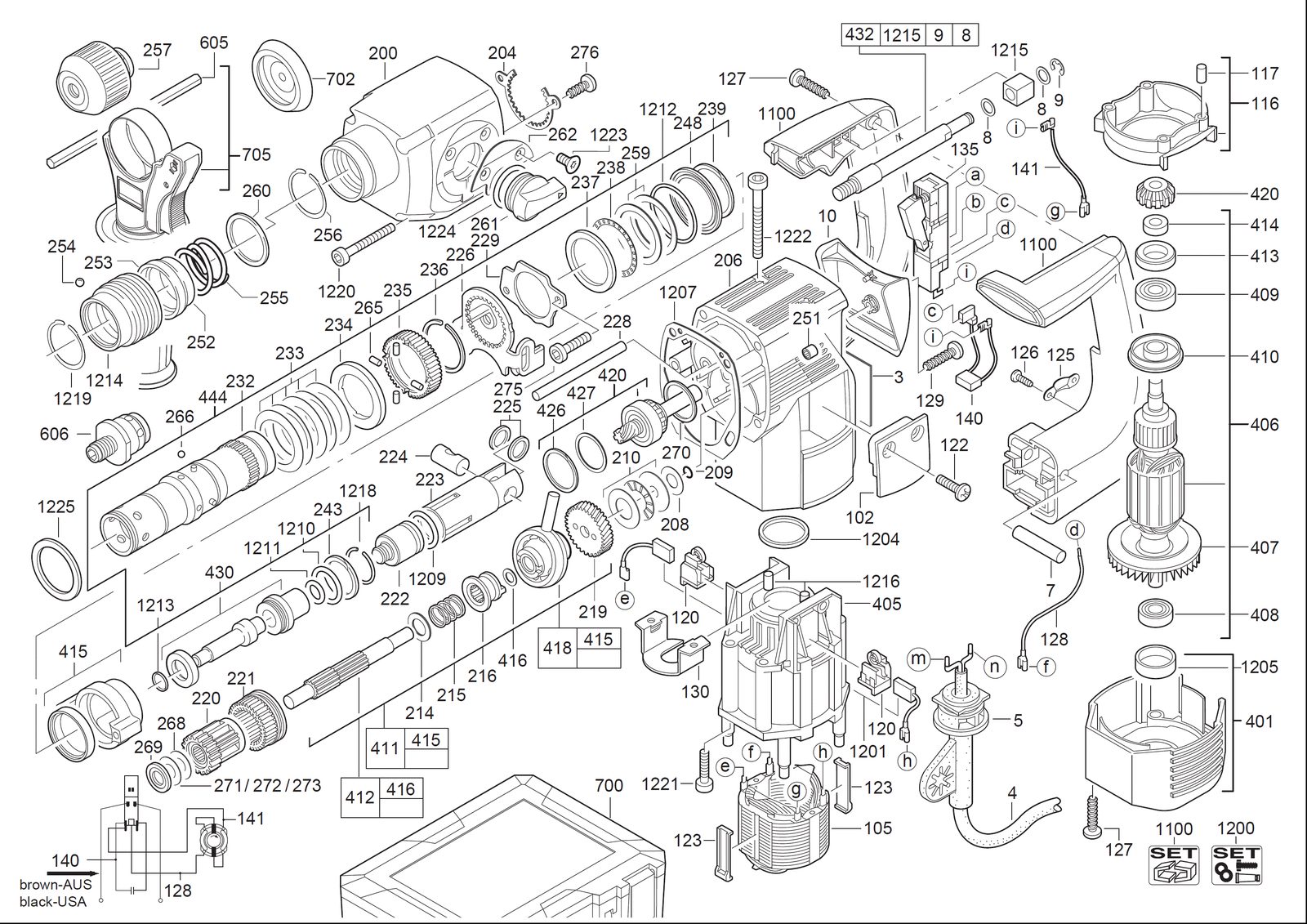

Схема инструмента
Таблица деталей — 119 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Шильдик / табличка данныхRATING PLATE | 4931432298товар | 1 | — | |
| 2 | 0004 | Сетевой кабельCONNECTION CABLE | 4931250832товар | 1 | 4002395586042 | |
| 3 | 0005 | Защитная крышкаPROTECTING COVER | 4931392174товар | 1 | 4002395772872 | |
| 4 | 0007 | Grooved dowel штифтGROOVED DOWEL PIN | 4931623456товар | 1 | 4002395702251 | |
| 5 | 0008 | ШайбаWASHER | 4931623094товар | 2 | 4002395700370 | |
| 6 | 0009 | ШайбаWASHER | 4931621834товар | 1 | 4002395696185 | |
| 7 | 0010 | Крышка редуктораGEAR BOX COVER | 4931360377товар | 1 | 4002395655694 | |
| 8 | 0102 | КрышкаCOVER | 4931379134товар | 2 | 4002395685899 | |
| 9 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931442731товар | 1 | 4002395883929 | |
| 10 | 0116 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931353230товар | 1 | 4002395641390 | |
| 11 | 0117 | Holding-down deviceHOLDING-DOWN DEVICE | 4931405705товар | 4 | 4002395799831 | |
| 12 | 0120 | Щётка держательBRUSH HOLDER | 4931382268товар | 2 | 4002395690961 | |
| 13 | 0122 | ВинтSCREW | 4931624518товар | 4 | 4002395757398 | |
| 14 | 0123 | Centering ledgeCENTERING LEDGE | 4931342808товар | 2 | 4002395628612 | |
| 15 | 0125 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 16 | 0126 | Кабель collarCABLE COLLAR | 4931256500товар | 2 | 4002395586547 | |
| 17 | 0127 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 7 | 4002395757367 | |
| 18 | 0128 | WireWIRE | 4931623541товар | 1 | 4002395702756 | |
| 19 | 0129 | ВинтSCREW | 4931622153товар | 1 | 4002395696901 | |
| 20 | 0130 | Подшипник крышкаBEARING COVER | 4931356869товар | 1 | 4002395648214 | |
| 21 | 0135 | Выключатель boardSWITCH BOARD | 4931384896товар | 1 | 4002395726554 | |
| 22 | 0140 | CapacitorCAPACITOR | 4931624270товар | 1 | 4002395725977 | |
| 23 | 0141 | WireWIRE | 4931624269товар | 1 | 4002395725991 | |
| 24 | 0200 | РедукторGEAR BOX | 4931384040товар | 1 | 4002395712496 | |
| 25 | 0204 | Фиксирующий кольцоLOCKING RING | 4931331685товар | 1 | 4002395613632 | |
| 26 | 0206 | РедукторGEAR BOX | 4931382948товар | 1 | 4002395711109 | |
| 27 | 0208 | ШайбаWASHER | 4931623637товар | 1 | 4002395703159 | |
| 28 | 0209 | O-ring n874701 5x1O-RING N874701 5X1 | 4931941082товар | 1 | 4002395706945 | |
| 29 | 0210 | Thrust подшипникTHRUST BEARING | 4931360041товар | 1 | 4002395654970 | |
| 30 | 0214 | DiscDISC | 4931621983товар | 1 | 4002395696536 | |
| 31 | 0215 | Pressure пружинаPRESSURE SPRING | 4931379589товар | 1 | 4002395687008 | |
| 32 | 0216 | Coupling sleeveCOUPLING SLEEVE | 4931379649товар | 1 | 4002395687183 | |
| 33 | 0219 | Reduction шестерняREDUCTION GEAR | 4931426234товар | 1 | 4002395905829 | |
| 34 | 0220 | Planet шестерняPLANET GEAR | 4931384917товар | 1 | 4002395731190 | |
| 35 | 0221 | Intern.geared wheelINTERN.GEARED WHEEL | 4931331769товар | 1 | 4002395613854 | |
| 36 | 0222 | Percussion bodyPERCUSSION BODY | 4931455430товар | 1 | 4002395176489 | |
| 37 | 0223 | CylinderCYLINDER | 4931379587товар | 1 | 4002395686995 | |
| 38 | 0224 | Cylindrical болтCYLINDRICAL BOLT | 4931331623товар | 1 | 4002395613601 | |
| 39 | 0225 | ШайбаWASHER | 4931400589товар | 2 | 4002395765980 | |
| 40 | 0226 | SliderSLIDER | 4931331752товар | 1 | 4002395613816 | |
| 41 | 0228 | ШтифтPIN | 4931623081товар | 1 | 4002395700332 | |
| 42 | 0229 | Latch пластинаLATCH PLATE | 4931331787товар | 1 | 4002395613908 | |
| 43 | 0232 | Шпиндель sleeveSPINDLE SLEEVE | 4931417464товар | 1 | 4002395833955 | |
| 44 | 0233 | Cup пружинаCUP SPRING | 4931379071товар | 5 | 4002395685653 | |
| 45 | 0234 | Clutch discCLUTCH DISC | 4931379110товар | 1 | 4002395685776 | |
| 46 | 0235 | Шпиндель шестерняSPINDLE GEAR | 4931392752товар | 1 | 4002395743292 | |
| 47 | 0236 | Пружина кольцоSPRING RING | 4931384919товар | 1 | 4002395726714 | |
| 48 | 0237 | ШайбаWASHER | 4931623199товар | 1 | 4002395700998 | |
| 49 | 0238 | Thrust подшипникTHRUST BEARING | 4931331713товар | 1 | 4002395613694 | |
| 50 | 0239 | Фиксирующий шайбаLOCKING WASHER | 4931343187товар | 1 | 4002395629527 | |
| 51 | 0243 | Thrust collarTHRUST COLLAR | 4931387328товар | 1 | 4002395753499 | |
| 52 | 0248 | ШайбаWASHER | 4931343049товар | 1 | 4002395629282 | |
| 53 | 0251 | Игольчатый подшипникNEEDLE BEARING | 4931219424товар | 2 | 4002395583874 | |
| 54 | 0252 | ВтулкаSLEEVE | 4931382921товар | 1 | 4002395716241 | |
| 55 | 0253 | Кольцо stopRING STOP | 4931409774товар | 1 | 4002395837205 | |
| 56 | 0254 | ШарикBALL | 4931805437товар | 6 | 4002395706037 | |
| 57 | 0255 | Pressure пружинаPRESSURE SPRING | 692737001товар | 1 | 4002395854189 | |
| 58 | 0256 | Пружина кольцоSPRING RING | 4931945764товар | 1 | 4002395707317 | |
| 59 | 0257 | ПереходникADAPTER | 4931379739товар | 1 | 4002395687510 | |
| 60 | 0259 | ШайбаWASHER | 4931623200товар | 2 | 4002395701001 | |
| 61 | 0260 | ШайбаWASHER | 4931623234товар | 1 | 4002395701100 | |
| 62 | 0261 | Выключатель рукояткаSWITCH HANDLE | 4931392506товар | 1 | 4002395739318 | |
| 63 | 0262 | Latch пластинаLATCH PLATE | 4931379108товар | 1 | 4002395685752 | |
| 64 | 0265 | Cylinder pulleyCYLINDER PULLEY | 4931624045товар | 4 | 4002395705269 | |
| 65 | 0266 | ШарикBALL | 4931805390товар | 4 | 4002395706013 | |
| 66 | 0268 | Disc n874237DISC N874237 | 4931624096товар | 1 | 4002395705528 | |
| 67 | 0269 | SpacerSPACER | 4931379420товар | 1 | 4002395686773 | |
| 68 | 0270 | Supporting пластинаSUPPORTING PLATE | 4931409756товар | 1 | 4002395905775 | |
| 69 | 0271 | Disc n874237DISC N874237 | 4931624098товар | 1 | 4002395705542 | |
| 70 | 0272 | Disc n874237DISC N874237 | 4931624097товар | 1 | 4002395705535 | |
| 71 | 0273 | Disc n874237DISC N874237 | 4931624096товар | 1 | 4002395705528 | |
| 72 | 0275 | ВинтSCREW | 4931623602товар | 2 | 4002395703036 | |
| 73 | 0276 | ВинтSCREW | 4931379708товар | 2 | 4002395687411 | |
| 74 | 0401 | Двигатель крышкаMOTOR COVER | 4931360732товар | 1 | 4002395656301 | |
| 75 | 0405 | Корпус двигателяMOTOR HOUSING | 4931384337товар | 1 | 4002395718429 | |
| 76 | 0406 | Ротор / якорьARMATURE | 4931449967товар | 1 | 4002395174430 | |
| 77 | 0407 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 78 | 0408 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931341740товар | 1 | 4002395626991 | |
| 79 | 0409 | Шариковый подшипникBALL BEARING | 4931624101товар | 1 | 4002395705566 | |
| 80 | 0410 | Insulating discINSULATING DISC | 4931353260товар | 1 | 4002395641482 | |
| 81 | 0411 | РемкомплектREPAIR KIT | 4931384561товар | 1 | 4002395721740 | |
| 82 | 0412 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931384864товар | 1 | 4002395724963 | |
| 83 | 0413 | Уплотнение кольцоSEAL RING | 4931442301товар | 1 | 4002395888955 | |
| 84 | 0414 | SpacerSPACER | 4931353238товар | 1 | 4002395641413 | |
| 85 | 0415 | BushingBUSHING | 4931384557товар | 1 | 4002395772704 | |
| 86 | 0416 | Disc n874237 a 10,1x18x1DISC N874237 A 10,1X18X1 | 4931624264товар | 1 | 4002395725014 | |
| 87 | 0418 | РемкомплектREPAIR KIT | 4931384560товар | 1 | 4002395721733 | |
| 88 | 0420 | Pinion валPINION SHAFT | 4931432300товар | 1 | 4002395898763 | |
| 89 | 0426 | Фиксирующий кольцоLOCKING RING | 4931616614товар | 1 | 4002395694624 | |
| 90 | 0427 | Disc n874237 a16,1x26x1DISC N874237 A16,1X26X1 | 4931622564товар | 1 | 4002395698417 | |
| 91 | 0430 | РемкомплектREPAIR KIT | 4931379881товар | 1 | 4002395687978 | |
| 92 | 0432 | РемкомплектREPAIR KIT | 4931400216товар | 1 | 4002395753321 | |
| 93 | 0444 | Шпиндель sleeveSPINDLE SLEEVE | 4931407945товар | 1 | 4002395814312 | |
| 94 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 95 | 0606 | Патрон adapterCHUCK ADAPTER | 4931409790товар | 1 | 4002395834754 | |
| 96 | 0700 | КейсCARRYING CASE | 4931415335товар | 1 | 4002395827961 | |
| 97 | 1100 | Рукоятка compl.HANDLE COMPL. | 4931384324товар | 1 | 4002395723300 | |
| 98 | 1200 | Maintenance комплектMAINTENANCE SET | 4931384723товар | 1 | 4002395722884 | |
| 99 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931369477товар | 1 | 4002395673476 | |
| 100 | 1204 | Уплотнительное кольцоO-RING | 4931623124товар | 1 | 4002395700516 | |
| 101 | 1205 | Резиновый sleeveRUBBER SLEEVE | 4931360781товар | 1 | 4002395656479 | |
| 102 | 1207 | ПрокладкаGASKET | 4931331735товар | 1 | 4002395613762 | |
| 103 | 1209 | Уплотнение кольцоSEAL RING | 4931379705товар | 1 | 4002395687381 | |
| 104 | 1210 | Уплотнение кольцоSEAL RING | 4931624492товар | 1 | 4002395753529 | |
| 105 | 1211 | Уплотнительное кольцоO-RING | 562597001товар | 1 | 4002395850679 | |
| 106 | 1212 | Уплотнительное кольцоO-RING | 4931623135товар | 1 | 4002395700608 | |
| 107 | 1213 | Уплотнение кольцоSEAL RING | 4931623232товар | 1 | 4002395701094 | |
| 108 | 1214 | ВтулкаSLEEVE | 4931379022товар | 1 | 4002395685387 | |
| 109 | 1215 | Damping elementDAMPING ELEMENT | 4931392502товар | 1 | 4002395738618 | |
| 110 | 1216 | Holding-down deviceHOLDING-DOWN DEVICE | 4931331549товар | 2 | 4002395613465 | |
| 111 | 1218 | КольцоRING | 4931623636товар | 1 | 4002395703142 | |
| 112 | 1219 | Пружина кольцоSPRING RING | 4931945764товар | 1 | 4002395707317 | |
| 113 | 1220 | ВинтSCREW | 4931623521товар | 4 | 4002395702619 | |
| 114 | 1221 | ВинтSCREW | 4931623520товар | 4 | 4002395702602 | |
| 115 | 1222 | ВинтSCREW | 4931623519товар | 2 | 4002395702596 | |
| 116 | 1223 | ВинтSCREW | 4931379109товар | 2 | 4002395685769 | |
| 117 | 1224 | Уплотнительное кольцоO-RING | 4931623293товар | 1 | 4002395701209 | |
| 118 | 1225 | Felt шайбаFELT WASHER | 4931379585товар | 1 | 4002395686988 | |
| 119 | 0705 | Рукоятка phe p1 a/mHANDLE PHE P1 A/M | 4932373725товар | 1 | 4002395352647 |
