Отбойный молоток Milwaukee PLH28XE — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PLH28XE. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PLH28XEАртикул инструмента: 4933446800Код схемы: 4000452090101 позицияКатегория: Перфораторы и отбойные молотки

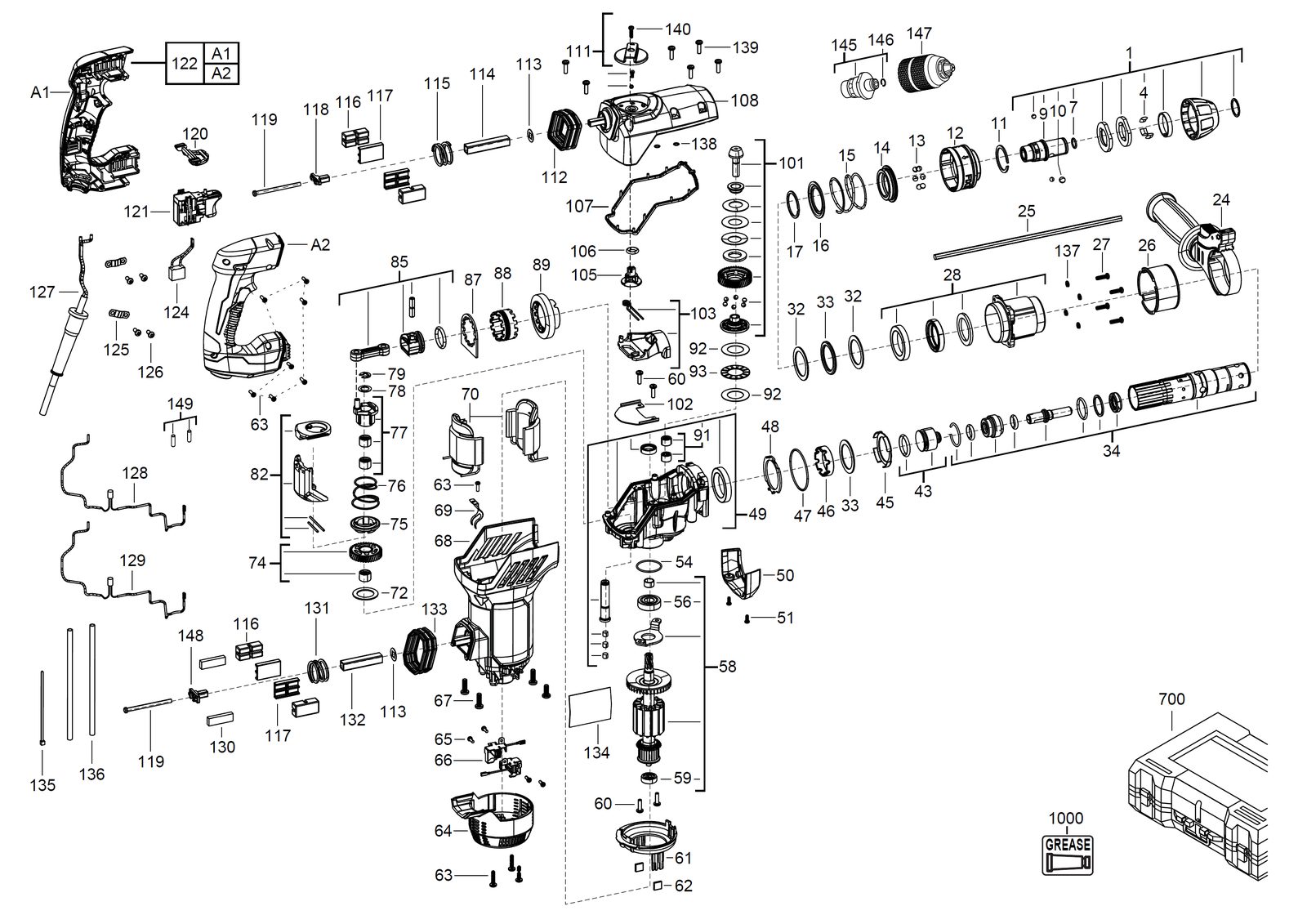

Схема инструмента
Таблица деталей — 101 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Fixtec adapterFIXTEC ADAPTER | 4931436361товар | 1 | 4002395250806 | |
| 2 | 0004 | Резиновый stopRUBBER STOP | 562578001товар | 3 | — | |
| 3 | 0007 | Уплотнительное кольцоO-RING | 4931454454товар | 1 | 4058546008826 | |
| 4 | 0009 | ПереходникADAPTER | 4931409763товар | 1 | 4002395834709 | |
| 5 | 0010 | ШарикBALL | 681154001товар | 1 | 4002395856367 | |
| 6 | 0011 | Пружина кольцоSPRING RING | 4931436362товар | 1 | 4002395250813 | |
| 7 | 0012 | CollarCOLLAR | 4931436363товар | 1 | 4002395250820 | |
| 8 | 0013 | ШарикBALL | 681486001товар | 6 | 4002395851928 | |
| 9 | 0014 | КольцоRING | 4931436364товар | 1 | 4002395250837 | |
| 10 | 0015 | Пружина шайбаSPRING WASHER | 4931436365товар | 1 | 4002395250844 | |
| 11 | 0016 | ПружинаSPRING | 4931436366товар | 1 | 4002395250851 | |
| 12 | 0017 | Пружина кольцоSPRING RING | 4931436367товар | 1 | — | |
| 13 | 0024 | Дополнительная рукояткаAUXILIARY HANDLE | 4931436368товар | 1 | 4002395250875 | |
| 14 | 0025 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 15 | 0026 | ВтулкаSLEEVE | 4931436369товар | 1 | 4002395250882 | |
| 16 | 0027 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 17 | 0028 | ВтулкаSLEEVE | 4931436370товар | 1 | 4002395250899 | |
| 18 | 0032 | ШайбаWASHER | 4931436371товар | 3 | 4002395251506 | |
| 19 | 0033 | Резиновый discRUBBER DISC | 4931436372товар | 2 | 4002395251513 | |
| 20 | 0034 | ШпиндельSPINDLE | 4931448975товар | 1 | 4002395258840 | |
| 21 | 0043 | Percussion bodyPERCUSSION BODY | 4931436374товар | 1 | 4002395251537 | |
| 22 | 0045 | BufferBUFFER | 4931436375товар | 1 | 4002395251544 | |
| 23 | 0046 | Шпиндель sleeveSPINDLE SLEEVE | 4931436376товар | 1 | 4002395251551 | |
| 24 | 0047 | Уплотнительное кольцоO-RING | 4931436377товар | 1 | 4002395251568 | |
| 25 | 0048 | ПластинаPLATE | 4931436378товар | 1 | 4002395251575 | |
| 26 | 0049 | РедукторGEAR BOX | 4931436379товар | 1 | 4002395251582 | |
| 27 | 0050 | КорпусHOUSING | 4931436380товар | 1 | 4002395251599 | |
| 28 | 0051 | ВинтSCREW | 4931435313товар | 2 | — | |
| 29 | 0054 | Уплотнительное кольцоO-RING | 4931436381товар | 1 | 4002395248896 | |
| 30 | 0056 | Шариковый подшипникBALL BEARING | 4931452227товар | 1 | 4002395180547 | |
| 31 | 0058 | Ротор / якорьARMATURE | 4931436383товар | 1 | 4002395249510 | |
| 32 | 0059 | Шариковый подшипникBALL BEARING | 4931436119товар | 1 | 4002395881475 | |
| 33 | 0060 | ВинтSCREW | 660165015товар | 4 | 4002395849826 | |
| 34 | 0061 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931436385товар | 1 | — | |
| 35 | 0062 | BlockBLOCK | 4931435034товар | 2 | 4002395854615 | |
| 36 | 0063 | Винт m3,5 torx 10SCREW M3,5 Torx 10 | 660031023товар | 11 | 4002395831623 | |
| 37 | 0064 | Lid f.carbon держательLID F.CARBON HOLDER | 4931436386товар | 1 | — | |
| 38 | 0065 | ВинтSCREW | 4931436387товар | 4 | — | |
| 39 | 0066 | Щётка держатель with brushesBRUSH HOLDER with brushes | 4931436388товар | 1 | 4002395249565 | |
| 40 | 0067 | ВинтSCREW | 4931436390товар | 4 | 4002395249589 | |
| 41 | 0068 | Корпус двигателяMOTOR HOUSING | 4931436391товар | 1 | 4002395249596 | |
| 42 | 0069 | StampSTAMP | 4931436392товар | 1 | 4002395250202 | |
| 43 | 0070 | Статор / электрическое полеELECTRIC FIELD | 4931436393товар | 1 | 4002395250219 | |
| 44 | 0072 | ШайбаWASHER | 4931436395товар | 1 | 4002395250233 | |
| 45 | 0074 | Crank wheelCRANK WHEEL | 4931436396товар | 1 | 4002395250240 | |
| 46 | 0075 | КольцоRING | 4931436397товар | 1 | 4002395250257 | |
| 47 | 0076 | ПружинаSPRING | 4931436398товар | 1 | 4002395250264 | |
| 48 | 0077 | Eccentric strapECCENTRIC STRAP | 4931436399товар | 1 | 4002395250271 | |
| 49 | 0078 | ШайбаWASHER | 4931436400товар | 1 | 4002395250288 | |
| 50 | 0079 | ВтулкаSLEEVE | 4931436401товар | 1 | 4002395250295 | |
| 51 | 0082 | ВыключательSWITCH | 4931436402товар | 1 | 4002395250905 | |
| 52 | 0085 | PistonPISTON | 4931436403товар | 1 | 4002395250912 | |
| 53 | 0087 | Holding пластинаHOLDING PLATE | 4931436404товар | 1 | 4002395250929 | |
| 54 | 0088 | Indexing sleeveINDEXING SLEEVE | 4931436405товар | 1 | 4002395250936 | |
| 55 | 0089 | Коническая шестерняBEVEL GEAR | 4931436406товар | 1 | 4002395250943 | |
| 56 | 0091 | ПодшипникBEARING | 680727001товар | 2 | 4002395772087 | |
| 57 | 0092 | ШайбаWASHER | 4931436407товар | 2 | 4002395250950 | |
| 58 | 0093 | Игольчатый подшипникNEEDLE BEARING | 4931436408товар | 1 | 4002395250967 | |
| 59 | 0101 | МуфтаCOUPLING | 4931436409товар | 1 | 4002395250974 | |
| 60 | 0102 | StampSTAMP | 4931436410товар | 1 | 4002395250981 | |
| 61 | 0103 | ForkFORK | 4931436411товар | 1 | 4002395250998 | |
| 62 | 0105 | Joint pieceJOINT PIECE | 4931436412товар | 1 | 4002395251605 | |
| 63 | 0106 | Уплотнительное кольцоO-RING | 4931436413товар | 1 | 4002395251612 | |
| 64 | 0107 | КрышкаCOVER | 4931448574товар | 1 | 4002395179534 | |
| 65 | 0108 | Крышка редуктораGEAR BOX COVER | 4931452225товар | 1 | — | |
| 66 | 0111 | Ручка-регуляторKNOB | 4931436416товар | 1 | 4002395251643 | |
| 67 | 0112 | Резиновый колпачокRUBBER CAP | 4931436417товар | 1 | 4002395251650 | |
| 68 | 0113 | ШайбаWASHER | 4931436418товар | 2 | 4002395251667 | |
| 69 | 0114 | Guide sleeveGUIDE SLEEVE | 4931436419товар | 1 | — | |
| 70 | 0115 | ПружинаSPRING | 4931436420товар | 1 | 4002395251681 | |
| 71 | 0116 | Shock absorberSHOCK ABSORBER | 4931436421товар | 4 | — | |
| 72 | 0117 | ДержательHOLDER | 4931436422товар | 1 | 4002395248902 | |
| 73 | 0118 | КорпусHOUSING | 4931436423товар | 1 | 4002395248919 | |
| 74 | 0119 | ВинтSCREW | 4931436424товар | 2 | 4002395248926 | |
| 75 | 0120 | Push-buttonPUSH-BUTTON | 4931436425товар | 1 | 4002395248933 | |
| 76 | 0121 | ВыключательSWITCH | 4931452226товар | 1 | 4002395180530 | |
| 77 | 0122 | Рукоятка compl.HANDLE COMPL. | 4931436427товар | 1 | 4002395248957 | |
| 78 | 0124 | CapacitorCAPACITOR | 4931436428товар | 1 | 4002395248964 | |
| 79 | 0125 | Punch guidePUNCH GUIDE | 632823001товар | 2 | 4002395855155 | |
| 80 | 0126 | ВинтSCREW | 661189001товар | 4 | 4002395855148 | |
| 81 | 0127 | Сетевой кабельCONNECTION CABLE | 4931436429товар | 1 | 4002395248971 | |
| 82 | 0128 | Choking coilCHOKING COIL | 4931436432товар | 1 | 4002395249657 | |
| 83 | 0129 | Choking coilCHOKING COIL | 4931436433товар | 1 | 4002395249664 | |
| 84 | 0130 | Foam резиновыйFOAM RUBBER | 4931436434товар | 2 | 4002395249671 | |
| 85 | 0131 | ПружинаSPRING | 4931436435товар | 1 | 4002395249688 | |
| 86 | 0132 | ТрубкаTUBE | 4931436436товар | 1 | 4002395249695 | |
| 87 | 0133 | Резиновый bufferRUBBER BUFFER | 4931436437товар | 1 | 4002395250301 | |
| 88 | 0134 | Шильдик / табличка данныхRATING PLATE | 4931452094товар | 1 | 4002395179879 | |
| 89 | 0135 | КабельCABLE | 4931436441товар | 1 | 4002395250318 | |
| 90 | 0136 | ВтулкаSLEEVE | 4931436442товар | 2 | 4002395250325 | |
| 91 | 0137 | Защитный шайбаPROTECTION WASHER | 680866003товар | 4 | 4002395823895 | |
| 92 | 0138 | Уплотнительное кольцоO-RING | 4931436443товар | 2 | 4002395250332 | |
| 93 | 0139 | ВинтSCREW | 4931436444товар | 6 | 4002395250349 | |
| 94 | 0140 | ВинтSCREW | 660031017товар | 1 | 4002395825189 | |
| 95 | 0145 | Патрон adapterCHUCK ADAPTER | 621194001товар | 1 | 4002395854127 | |
| 96 | 0146 | ПружинаSPRING | 692738001товар | 1 | 4002395854196 | |
| 97 | 0147 | Keyless патрон 1.5-13 1/2x20-1pcKeyless Chuck 1.5-13 1/2x20-1pc | 4932376531товар | 1 | 4002395346332 | |
| 98 | 0148 | Retaining пластинаRETAINING PLATE | 4931447719товар | 1 | — | |
| 99 | 0149 | Insulating hoseINSULATING HOSE | 4931448845товар | 1 | — | |
| 100 | 0700 | КейсCARRYING CASE | 4931436445товар | 1 | 4002395249633 | |
| 101 | 1000 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
