Отбойный молоток Milwaukee PLH26XE — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PLH26XE. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PLH26XEАртикул инструмента: 4933392642Код схемы: 4000400960120 позицийКатегория: Перфораторы и отбойные молотки

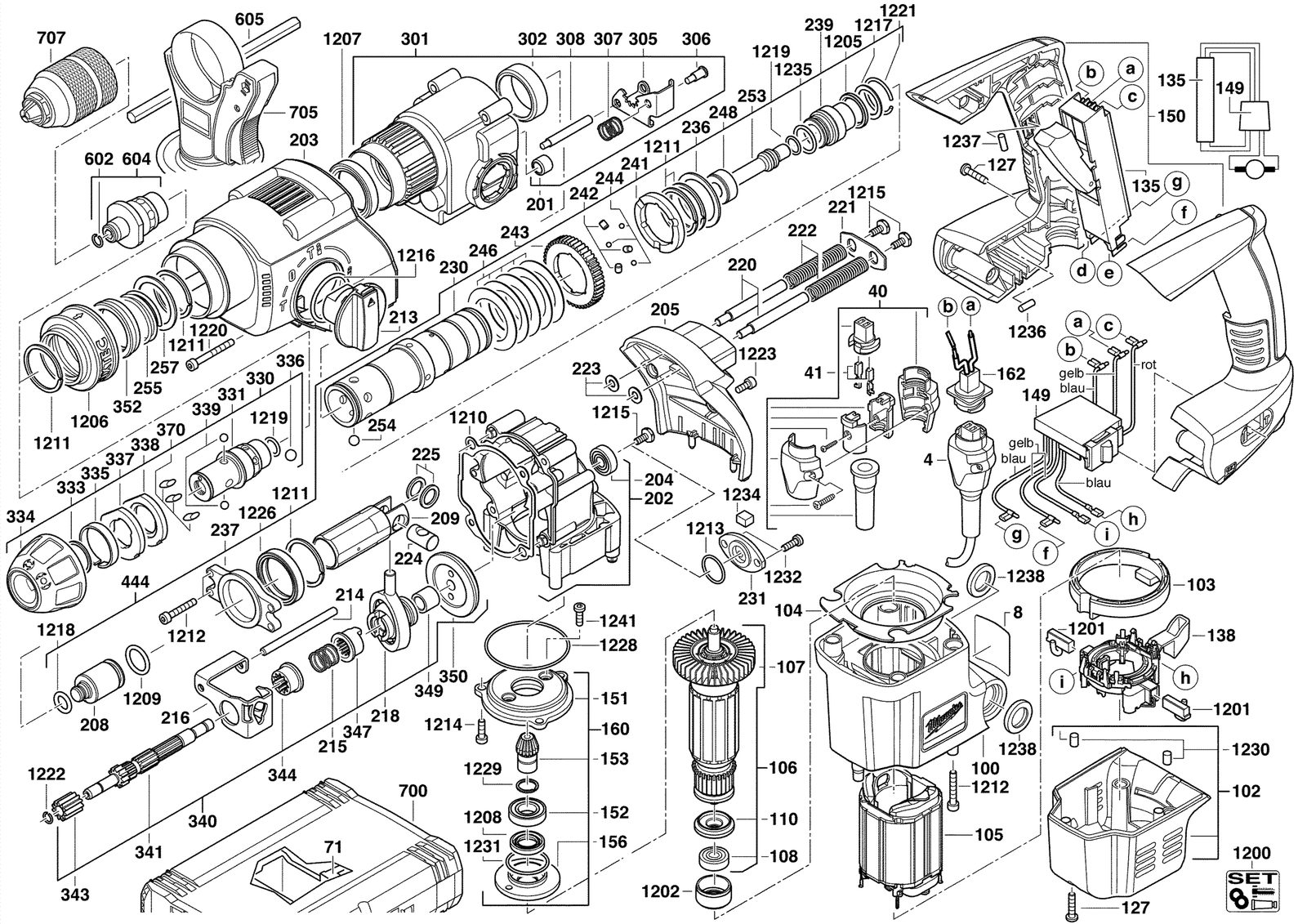

Схема инструмента
Таблица деталей — 120 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Connection кабель in2CONNECTION CABLE IN2 | 4931624171товар | 1 | 4002395710799 | |
| 2 | 0008 | Шильдик / табличка данныхRATING PLATE | 4931400964товар | 1 | — | |
| 3 | 0040 | РемкомплектREPAIR KIT | 4931380758товар | 1 | 4002395714551 | |
| 4 | 0041 | Кабель socket p./10Cable socket p./10 | 4931380763товар | 1 | 4002395745128 | |
| 5 | 0071 | ВставкаINSERT | 4931392099товар | 1 | — | |
| 6 | 0100 | Корпус двигателяMOTOR HOUSING | 4931392634товар | 1 | — | |
| 7 | 0102 | Двигатель колпачокMOTOR CAP | 4931392446товар | 1 | — | |
| 8 | 0103 | Holding-down deviceHOLDING-DOWN DEVICE | 4931384662товар | 1 | 4002395730889 | |
| 9 | 0104 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931392636товар | 1 | — | |
| 10 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426477товар | 1 | 4002395843534 | |
| 11 | 0106 | Ротор / якорьARMATURE | 4931426365товар | 1 | 4002395841233 | |
| 12 | 0107 | ВентиляторFAN | 4931408165товар | 1 | 4002395834112 | |
| 13 | 0108 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 14 | 0110 | Insulating discINSULATING DISC | 4931385658товар | 1 | 4002395719846 | |
| 15 | 0127 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 7 | 4002395757367 | |
| 16 | 0135 | ВыключательSWITCH | 4931384668товар | 1 | — | |
| 17 | 0138 | Комплект collarSET COLLAR | 4931392637товар | 1 | 4002395752027 | |
| 18 | 0149 | Electric elementELECTRIC ELEMENT | 4931384663товар | 1 | 4002395730988 | |
| 19 | 0150 | Рукоятка compl.HANDLE COMPL. | 4931392639товар | 1 | — | |
| 20 | 0151 | Подшипник end пластинаBEARING END PLATE | 4931426436товар | 1 | 4002395842537 | |
| 21 | 0152 | Шариковый подшипник d 625 609 zz c3ldsBALL BEARING D 625 609 ZZ C3LDS | 4931624278товар | 1 | 4002395731053 | |
| 22 | 0153 | PinionPINION | 4931375884товар | 1 | 4002395776511 | |
| 23 | 0156 | Подшипник крышкаBEARING COVER | 4931409755товар | 1 | 4002395905713 | |
| 24 | 0160 | Подшипник end пластинаBEARING END PLATE | 4931400951товар | 1 | 4002395779987 | |
| 25 | 0162 | ВставкаINSERT | 4931364437товар | 1 | 4002395663873 | |
| 26 | 0201 | Игольчатый подшипник n874989 hk 0709NEEDLE BEARING N874989 HK 0709 | 4931933756товар | 1 | 4002395706785 | |
| 27 | 0202 | РедукторGEAR BOX | 4931400846товар | 1 | 4002395784240 | |
| 28 | 0203 | Шестерня редуктор insulationGEAR BOX INSULATION | 4931392716товар | 1 | 4002395742189 | |
| 29 | 0204 | Шариковый подшипникBALL BEARING | 681383001товар | 1 | 4002395802050 | |
| 30 | 0205 | Шестерня крышкаGEAR COVER | 4931392717товар | 1 | 4002395742196 | |
| 31 | 0208 | Percussion bodyPERCUSSION BODY | 4931392376товар | 1 | 4002395757909 | |
| 32 | 0209 | CylinderCYLINDER | 4931409751товар | 1 | 4002395905645 | |
| 33 | 0213 | Выключатель рукояткаSWITCH HANDLE | 4931384621товар | 1 | 4002395726066 | |
| 34 | 0214 | Cylinder штифтCYLINDER PIN | 4931624279товар | 1 | 4002395731060 | |
| 35 | 0215 | ПружинаSPRING | 4931365058товар | 1 | 4002395665839 | |
| 36 | 0216 | Sliding выключательSLIDING SWITCH | 4931384617товар | 1 | 4002395726042 | |
| 37 | 0218 | Wobble driveWOBBLE DRIVE | 4931387623товар | 1 | 4002395829101 | |
| 38 | 0220 | Guide болтGUIDE BOLT | 4931384667товар | 2 | 4002395730896 | |
| 39 | 0221 | Latch пластинаLATCH PLATE | 4931384669товар | 1 | 4002395730995 | |
| 40 | 0222 | Pressure пружинаPRESSURE SPRING | 4931384670товар | 2 | 4002395731008 | |
| 41 | 0223 | Disc n874237 5,1x11x0,8DISC N874237 5,1X11X0,8 | 4931909973товар | 2 | 4002395706426 | |
| 42 | 0224 | Cylindrical болтCYLINDRICAL BOLT | 4931387381товар | 1 | 4002395792610 | |
| 43 | 0225 | ШайбаWASHER | 4931365112товар | 2 | 4002395666027 | |
| 44 | 0230 | Шпиндель sleeveSPINDLE SLEEVE | 4931417400товар | 1 | 4002395833429 | |
| 45 | 0231 | Подшипник крышкаBEARING COVER | 4931392461товар | 1 | 4002395741410 | |
| 46 | 0236 | ШайбаWASHER | 4931624257товар | 2 | 4002395726158 | |
| 47 | 0237 | EndplateENDPLATE | 4931392455товар | 1 | 4002395741946 | |
| 48 | 0239 | ВтулкаSLEEVE | 4931409757товар | 1 | 4002395835386 | |
| 49 | 0241 | Clutch discCLUTCH DISC | 4931392751товар | 1 | 4002395743285 | |
| 50 | 0242 | Cylindrical болтCYLINDRICAL BOLT | 681235001товар | 3 | 4002395851904 | |
| 51 | 0243 | Шпиндель шестерняSPINDLE GEAR | 4931407761товар | 1 | 4002395832125 | |
| 52 | 0244 | ШарикBALL | 4931944281товар | 3 | 4002395707140 | |
| 53 | 0246 | Cup пружинаCUP SPRING | 4931365066товар | 5 | 4002395665877 | |
| 54 | 0248 | Stop шайбаSTOP WASHER | 4931384607товар | 1 | 4002395726035 | |
| 55 | 0253 | Snap dieSNAP DIE | 4931384605товар | 1 | 4002395772773 | |
| 56 | 0254 | ШарикBALL | 4931805437товар | 6 | 4002395706037 | |
| 57 | 0255 | Pressure пружинаPRESSURE SPRING | 692737001товар | 1 | 4002395854189 | |
| 58 | 0301 | РедукторGEAR BOX | 4931384632товар | 1 | 4002395726165 | |
| 59 | 0302 | Игольчатый подшипник n874989 hk 3012 fNEEDLE BEARING N874989 HK 3012 F | 4931621944товар | 1 | 4002395696314 | |
| 60 | 0305 | Фиксирующий пластинаLOCKING PLATE | 4931384618товар | 1 | — | |
| 61 | 0306 | Guide болтGUIDE BOLT | 4931384619товар | 1 | 4002395726059 | |
| 62 | 0307 | Pressure пружинаPRESSURE SPRING | 4931384631товар | 1 | 4002395726103 | |
| 63 | 0308 | Guide болтGUIDE BOLT | 4931384690товар | 1 | 4002395734030 | |
| 64 | 0330 | ПереходникADAPTER | 4931384684товар | 1 | 4002395731107 | |
| 65 | 0331 | ПереходникADAPTER | 4931409763товар | 1 | 4002395834709 | |
| 66 | 0333 | Пружина кольцоSPRING RING | 4931622874товар | 1 | 4002395699568 | |
| 67 | 0334 | Комплект sleeveSET SLEEVE | 4931384681товар | 1 | 4002395730919 | |
| 68 | 0335 | ПружинаSPRING | 4931321064товар | 1 | 4002395602865 | |
| 69 | 0336 | ШарикBALL | 4931911572товар | 1 | 4002395706457 | |
| 70 | 0337 | Jumper кольцоJUMPER RING | 4931343034товар | 1 | 4002395629251 | |
| 71 | 0338 | SpacerSPACER | 4931343057товар | 1 | 4002395629299 | |
| 72 | 0339 | ШарикBALL | 4931805413товар | 2 | 4002395706020 | |
| 73 | 0340 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931400853товар | 1 | 4002395780006 | |
| 74 | 0341 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931417717товар | 1 | 4002395835096 | |
| 75 | 0343 | SprocketSPROCKET | 4931375873товар | 1 | 4002395789627 | |
| 76 | 0344 | Intern.geared wheelINTERN.GEARED WHEEL | 4931375874товар | 1 | 4002395766833 | |
| 77 | 0347 | Coupling sleeveCOUPLING SLEEVE | 4931384691товар | 1 | 4002395735815 | |
| 78 | 0349 | Distance sleeveDISTANCE SLEEVE | 4931384613товар | 1 | 4002395738144 | |
| 79 | 0350 | Коническая шестерняBEVEL GEAR | 4931375883товар | 1 | 4002395776504 | |
| 80 | 0352 | Кольцо stopRING STOP | 4931409754товар | 1 | 4002395905690 | |
| 81 | 0370 | Holding-down deviceHOLDING-DOWN DEVICE | 4931396400товар | 3 | 4002395751198 | |
| 82 | 0444 | Шпиндель sleeveSPINDLE SLEEVE | 4931407942товар | 1 | 4002395814282 | |
| 83 | 0602 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 84 | 0604 | Патрон adapterCHUCK ADAPTER | 4931392452товар | 1 | 4002395736379 | |
| 85 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 86 | 0705 | РукояткаHANDLE | 4931392747товар | 1 | 4002395751419 | |
| 87 | 1200 | Maintenance комплектMAINTENANCE SET | 4931400965товар | 1 | 4002395769063 | |
| 88 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931392459товар | 1 | — | |
| 89 | 1202 | Резиновый sleeveRUBBER SLEEVE | 4931396532товар | 1 | 4002395790272 | |
| 90 | 1205 | Уплотнение кольцо n874701 25x2SEAL RING N874701 25X2 | 562595001товар | 1 | 4002395850655 | |
| 91 | 1206 | ВтулкаSLEEVE | 4931384682товар | 1 | — | |
| 92 | 1207 | Уплотнение кольцо d 3760 as 22x35x7SEAL RING D 3760 AS 22X35X7 | 4931624259товар | 1 | 4002395726202 | |
| 93 | 1208 | Уплотнение кольцо n874724 30x37x4SEAL RING N874724 30X37X4 | 4931624429товар | 1 | 4002395748631 | |
| 94 | 1209 | Уплотнение кольцоSEAL RING | 561994001товар | 1 | 4002395854943 | |
| 95 | 1210 | УплотнениеSEAL | 4931375894товар | 1 | — | |
| 96 | 1211 | Пружина кольцоSPRING RING | 4931945764товар | 5 | 4002395707317 | |
| 97 | 1212 | ВинтSCREW | 4931624582товар | 8 | 4002395768301 | |
| 98 | 1213 | Уплотнение кольцоSEAL RING | 4931623912товар | 1 | 4002395704651 | |
| 99 | 1214 | ВинтSCREW | 4931624581товар | 5 | 4002395768295 | |
| 100 | 1215 | ВинтSCREW | 661504001товар | 3 | 4002395851379 | |
| 101 | 1216 | Уплотнение кольцо n874701 25x2SEAL RING N874701 25X2 | 4931624353товар | 1 | 4002395741878 | |
| 102 | 1217 | Thrust collarTHRUST COLLAR | 4931387479товар | 1 | 4002395788477 | |
| 103 | 1218 | Уплотнительное кольцоO-RING | 4931387380товар | 1 | — | |
| 104 | 1219 | Уплотнение кольцоSEAL RING | 4931624493товар | 2 | 4002395755318 | |
| 105 | 1220 | ВинтSCREW | 4931624583товар | 4 | 4002395768318 | |
| 106 | 1221 | Пружина кольцоSPRING RING | 4931623860товар | 1 | 4002395704286 | |
| 107 | 1222 | Пружина кольцоSPRING RING | 4931624260товар | 1 | 4002395724604 | |
| 108 | 1226 | Damping кольцоDAMPING RING | 4931365188товар | 1 | 4002395666188 | |
| 109 | 1228 | O-ring n874701 52x1,5O-RING N874701 52X1,5 | 4931623198товар | 1 | 4002395700981 | |
| 110 | 1229 | Пружина кольцоSPRING RING | 4931622084товар | 1 | 4002395696680 | |
| 111 | 1230 | Holding-down deviceHOLDING-DOWN DEVICE | 4931409768товар | 1 | 4002395847617 | |
| 112 | 1231 | Уплотнение кольцо n874701 25x2SEAL RING N874701 25X2 | 4931624351товар | 1 | 4002395741427 | |
| 113 | 1232 | Винт d 912 m 5x12 ssiSCREW D 912 M 5X12 SSI | 4931621743товар | 1 | 4002395695935 | |
| 114 | 1234 | FeltFELT | 4931375508товар | 1 | 4002395731732 | |
| 115 | 1235 | O-ring n874701 25x2O-RING N874701 25X2 | 4931624381товар | 1 | 4002395745289 | |
| 116 | 1236 | Holding-down deviceHOLDING-DOWN DEVICE | 4931307423товар | 1 | 4002395593316 | |
| 117 | 1237 | Holding-down deviceHOLDING-DOWN DEVICE | 4931386352товар | 1 | — | |
| 118 | 1238 | Уплотнение кольцоSEAL RING | 4931624170товар | 2 | 4002395710904 | |
| 119 | 1241 | ВинтSCREW | 4931267225товар | 2 | 4002395587308 | |
| 120 | 0707 | Keyless патрон 1.5-13 1/2x20-1pcKeyless Chuck 1.5-13 1/2x20-1pc | 4932376531товар | 1 | 4002395346332 |
