Отбойный молоток Milwaukee PLH20 — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PLH20. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PLH20Артикул инструмента: 4933408070Код схемы: 400040807193 позицииКатегория: Перфораторы и отбойные молотки

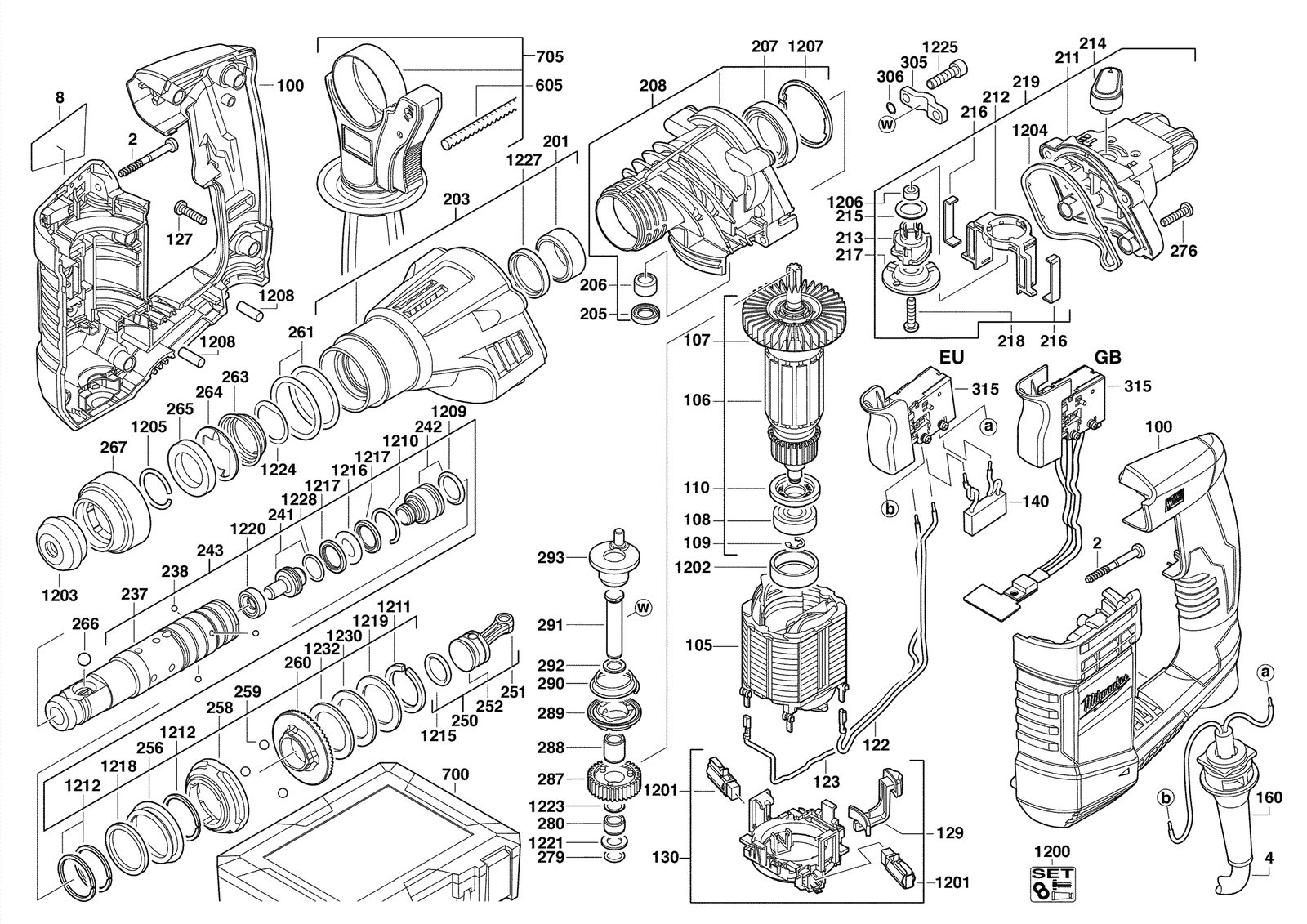

Схема инструмента
Таблица деталей — 93 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 1 | 4002395757367 | |
| 2 | 0002 | ВинтSCREW | 4931408155товар | 2 | 4002395828623 | |
| 3 | 0004 | Сетевой кабельCONNECTION CABLE | 4931302112товар | 1 | 4002395591657 | |
| 4 | 0008 | Шильдик / табличка данныхRATING PLATE | 4931408104товар | 1 | — | |
| 5 | 0100 | КорпусHOUSING | 4931408075товар | 1 | 4002395791989 | |
| 6 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426193товар | 1 | 4002395843992 | |
| 7 | 0106 | Ротор / якорьARMATURE | 4931442650товар | 1 | 4002395885121 | |
| 8 | 0107 | ВентиляторFAN | 4931408165товар | 1 | 4002395834112 | |
| 9 | 0108 | Шариковый подшипникBALL BEARING | 4931624662товар | 1 | 4002395790890 | |
| 10 | 0109 | ШайбаWASHER | 4931621834товар | 1 | 4002395696185 | |
| 11 | 0110 | Insulating discINSULATING DISC | 4931387434товар | 1 | 4002395788552 | |
| 12 | 0122 | WireWIRE | 4931624675товар | 1 | 4002395791651 | |
| 13 | 0123 | WireWIRE | 4931624676товар | 1 | 4002395791668 | |
| 14 | 0127 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 8 | 4002395757367 | |
| 15 | 0129 | РычагLEVER | 4931408069товар | 1 | 4002395832729 | |
| 16 | 0130 | Комплект collarSET COLLAR | 4931408083товар | 1 | 4002395792917 | |
| 17 | 0140 | CapacitorCAPACITOR | 4931311062товар | 1 | 4002395594818 | |
| 18 | 0160 | Защитная крышкаPROTECTING COVER | 4931393422товар | 1 | 4002395752836 | |
| 19 | 0201 | Игольчатый bushNEEDLE BUSH | 4931624705товар | 1 | — | |
| 20 | 0203 | Шестерня редуктор insulationGEAR BOX INSULATION | 4931408144товар | 1 | 4002395827367 | |
| 21 | 0205 | Уплотнение кольцоSEAL RING | 4931624655товар | 1 | 4002395789849 | |
| 22 | 0206 | Игольчатый подшипникNEEDLE BEARING | 4931219424товар | 1 | 4002395583874 | |
| 23 | 0207 | Шариковый подшипникBALL BEARING | 4931408051товар | 1 | 4002395792092 | |
| 24 | 0208 | РедукторGEAR BOX | 4931408078товар | 1 | 4002395832330 | |
| 25 | 0211 | Корпус крышкаHOUSING COVER | 4931408065товар | 1 | 4002395791996 | |
| 26 | 0212 | Выключатель leverSWITCH LEVER | 4931408090товар | 1 | 4002395792931 | |
| 27 | 0213 | PivotPIVOT | 4931408093товар | 1 | 4002395792955 | |
| 28 | 0214 | РычагLEVER | 4931408092товар | 1 | — | |
| 29 | 0215 | Уплотнительное кольцоO-RING | 4931624699товар | 1 | 4002395814480 | |
| 30 | 0216 | Fastening bowFASTENING BOW | 4931408111товар | 2 | 4002395798230 | |
| 31 | 0217 | DiscDISC | 4931408166товар | 1 | 4002395835508 | |
| 32 | 0218 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 1 | 4002395757367 | |
| 33 | 0219 | Крышка редуктораGEAR BOX COVER | 4931408087товар | 1 | 4002395832347 | |
| 34 | 0237 | Шпиндель sleeveSPINDLE SLEEVE | 4931417459товар | 1 | 4002395833474 | |
| 35 | 0238 | ШарикBALL | 4931944281товар | 3 | 4002395707140 | |
| 36 | 0241 | Snap dieSNAP DIE | 4931408045товар | 1 | 4002395832316 | |
| 37 | 0242 | Percussion bodyPERCUSSION BODY | 4931408046товар | 1 | 4002395832323 | |
| 38 | 0243 | Шпиндель sleeveSPINDLE SLEEVE | 4931408019товар | 1 | — | |
| 39 | 0250 | Piston compl.PISTON COMPL. | 4931408047товар | 1 | 4002395792078 | |
| 40 | 0251 | Connecting rodCONNECTING ROD | 4931408168товар | 1 | 4002395834952 | |
| 41 | 0252 | PistonPISTON | 4931408167товар | 1 | 4002395835218 | |
| 42 | 0256 | ПружинаSPRING | 4931408011товар | 1 | 4002395792108 | |
| 43 | 0258 | Clutch discCLUTCH DISC | 4931408113товар | 1 | 4002395798254 | |
| 44 | 0259 | ШарикBALL | 4931805413товар | 3 | 4002395706020 | |
| 45 | 0260 | Worm шестерня wheelWORM GEAR WHEEL | 4931408025товар | 1 | 4002395792085 | |
| 46 | 0261 | КольцоRING | 4931624711товар | 2 | — | |
| 47 | 0263 | Pressure пружинаPRESSURE SPRING | 4931343128товар | 1 | 4002395629466 | |
| 48 | 0264 | Support пластинаSUPPORT PLATE | 4931343127товар | 1 | 4002395629459 | |
| 49 | 0265 | Стопорное кольцоHOLDING RING | 4931396449товар | 1 | 4002395776573 | |
| 50 | 0266 | ШарикBALL | 4931911572товар | 1 | 4002395706457 | |
| 51 | 0267 | ВтулкаSLEEVE | 4931387436товар | 1 | 4002395788620 | |
| 52 | 0279 | Уплотнительное кольцоO-RING | 4931624712товар | 1 | 4002395826575 | |
| 53 | 0280 | Игольчатый cageNEEDLE CAGE | 4931408082товар | 1 | 4002395798209 | |
| 54 | 0287 | ШестерняGEAR | 4931408140товар | 1 | 4002395822430 | |
| 55 | 0288 | Игольчатый cage n874989 k 8x11x13NEEDLE CAGE N874989 K 8X11X13 | 4931943531товар | 1 | 4002395707072 | |
| 56 | 0289 | Jumper кольцоJUMPER RING | 4931408032товар | 1 | 4002395791835 | |
| 57 | 0290 | ПружинаSPRING | 4931408030товар | 1 | 4002395792061 | |
| 58 | 0291 | Подшипник болтBEARING BOLT | 4931408169товар | 1 | 4002395833832 | |
| 59 | 0292 | ШайбаWASHER | 4931408101товар | 1 | 4002395794454 | |
| 60 | 0293 | Eccentric валECCENTRIC SHAFT | 4931408028товар | 1 | 4002395791903 | |
| 61 | 0305 | Clamping pieceCLAMPING PIECE | 4931408145товар | 1 | 4002395824717 | |
| 62 | 0306 | Шайба 5,1x8,6x0,8WASHER 5,1x8,6x0,8 | 4931408173товар | 1 | 4002395836307 | |
| 63 | 0315 | Выключатель boardSWITCH BOARD | 4931408096товар | 1 | 4002395798179 | |
| 64 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 65 | 0700 | КейсCARRYING CASE | 4931432080товар | 1 | 4002395852376 | |
| 66 | 0705 | РукояткаHANDLE | 4931417907товар | 1 | 4002395846375 | |
| 67 | 1200 | Maintenance комплектMAINTENANCE SET | 4931408159товар | 1 | 4002395830817 | |
| 68 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931387588товар | 1 | 4002395798278 | |
| 69 | 1202 | Резиновый sleeveRUBBER SLEEVE | 4931254368товар | 1 | 4002395586370 | |
| 70 | 1203 | КолпачокCAP | 4931343123товар | 1 | 4002395629435 | |
| 71 | 1204 | ПрокладкаGASKET | 4931408043товар | 1 | 4002395791880 | |
| 72 | 1205 | Пружина кольцоSPRING RING | 4931623220товар | 1 | 4002395701063 | |
| 73 | 1206 | FeltFELT | 4931408143товар | 1 | 4002395822607 | |
| 74 | 1207 | Защитный шайбаPROTECTION WASHER | 4931624683товар | 1 | 4002395794478 | |
| 75 | 1208 | Holding-down deviceHOLDING-DOWN DEVICE | 4931408164товар | 2 | 4002395831913 | |
| 76 | 1209 | КольцоRING | 4931408022товар | 1 | 4002395792894 | |
| 77 | 1210 | КольцоRING | 4931408088товар | 1 | — | |
| 78 | 1211 | КольцоRING | 4931408156товар | 1 | 4002395828630 | |
| 79 | 1212 | Защитный шайбаPROTECTION WASHER | 4931624709товар | 3 | 4002395823147 | |
| 80 | 1215 | Уплотнение кольцоSEAL RING | 561994001товар | 1 | 4002395854943 | |
| 81 | 1216 | Core lifter кольцоCORE LIFTER RING | 4931408020товар | 1 | 4002395791910 | |
| 82 | 1217 | Catch discCATCH DISC | 4931408018товар | 2 | 4002395791927 | |
| 83 | 1218 | Backing фланецBACKING FLANGE | 4931408162товар | 1 | 4002395829040 | |
| 84 | 1219 | SpacerSPACER | 4931408176товар | 1 | 4002395845156 | |
| 85 | 1220 | Stop шайбаSTOP WASHER | 4931408015товар | 1 | 4002395791859 | |
| 86 | 1221 | Подшипник шайбаBEARING WASHER | 4931408073товар | 1 | 4002395794423 | |
| 87 | 1223 | DiscDISC | 4931408129товар | 1 | 4002395822423 | |
| 88 | 1224 | Backing фланецBACKING FLANGE | 4931408142товар | 1 | 4002395822409 | |
| 89 | 1225 | Винт m5x25SCREW M5x25 | 4931624717товар | 2 | 4002395832200 | |
| 90 | 1227 | Уплотнение кольцоSEAL RING | 4931624704товар | 1 | 4002395815197 | |
| 91 | 1228 | КольцоRING | 4931408021товар | 1 | 4002395792559 | |
| 92 | 1230 | SpacerSPACER | 4931408153товар | 1 | 4002395827930 | |
| 93 | 1232 | SpacerSPACER | 4931408171товар | 1 | 4002395834785 |
