Отбойный молоток Milwaukee PH30POWERX — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PH30POWERX. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PH30POWERXАртикул инструмента: 4933396512Код схемы: 400039651399 позицийКатегория: Перфораторы и отбойные молотки

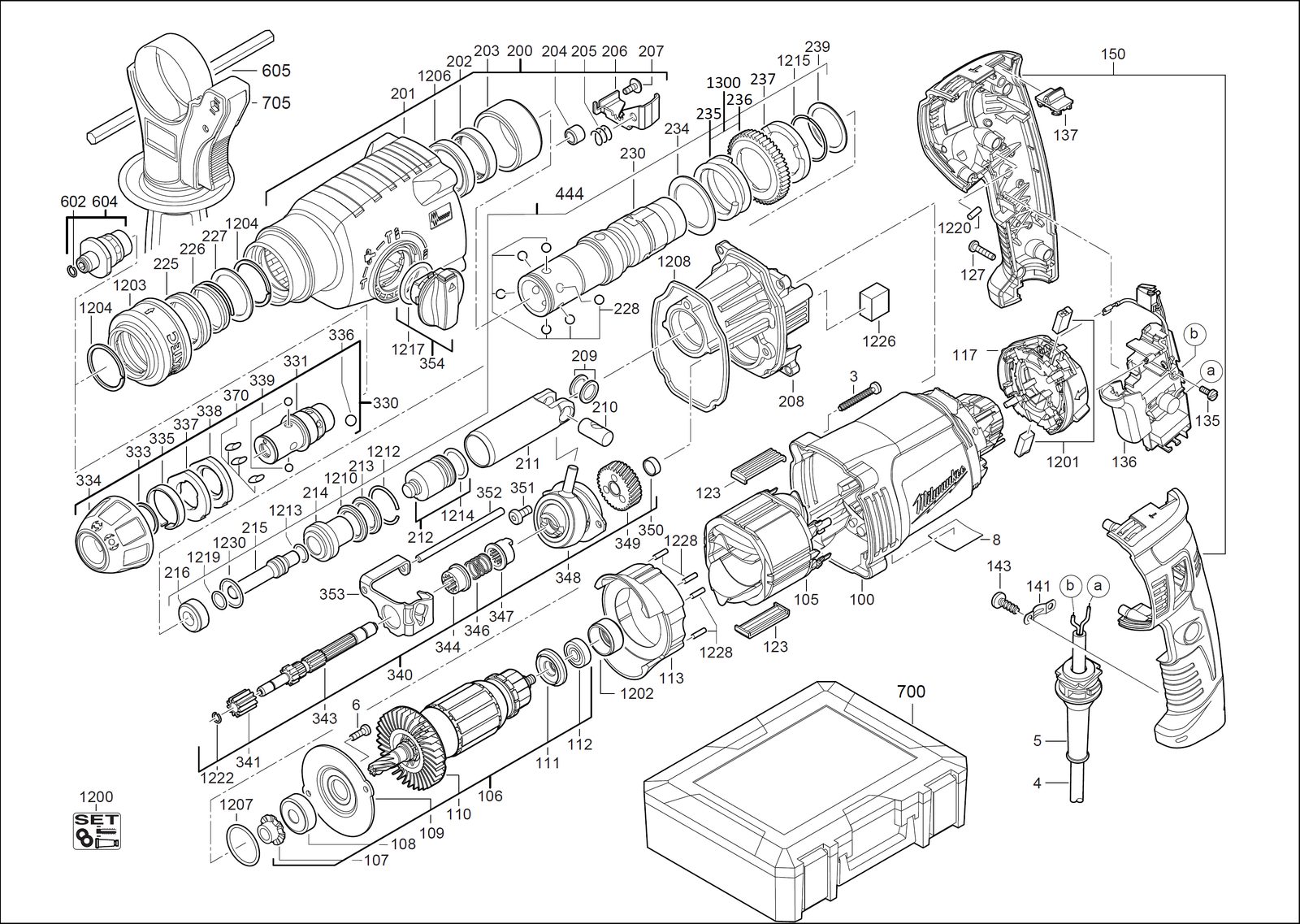

Схема инструмента
Таблица деталей — 99 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931624616товар | 4 | 4002395784257 | |
| 2 | 0004 | Сетевой кабельCONNECTION CABLE | 4931624009товар | 1 | 4002395705085 | |
| 3 | 0005 | Защитная крышкаPROTECTING COVER | 4931393422товар | 1 | 4002395752836 | |
| 4 | 0006 | ВинтSCREW | 4931624581товар | 2 | 4002395768295 | |
| 5 | 0008 | Шильдик / табличка данныхRATING PLATE | 4931442079товар | 1 | 4002395870516 | |
| 6 | 0100 | Корпус двигателяMOTOR HOUSING | 4931396317товар | 1 | 4002395755134 | |
| 7 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426605товар | 1 | 4002395846207 | |
| 8 | 0106 | Ротор / якорьARMATURE | 4931426558товар | 1 | 4002395900466 | |
| 9 | 0107 | Slinger sleeveslinger sleeve | 4931396544товар | 1 | — | |
| 10 | 0108 | Groov. шариковый подшипникGROOV. BALL BEARING | 4931396556товар | 1 | 4002395834969 | |
| 11 | 0109 | Подшипник крышкаBEARING COVER | 4931396325товар | 1 | 4002395752805 | |
| 12 | 0110 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 13 | 0111 | Insulating discINSULATING DISC | 4931396442товар | 1 | 4002395766680 | |
| 14 | 0112 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 15 | 0113 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931396534товар | 1 | 4058546075071 | |
| 16 | 0117 | Комплект collarSET COLLAR | 4931396454товар | 1 | — | |
| 17 | 0123 | Centering ledgeCENTERING LEDGE | 4931342808товар | 2 | 4002395628612 | |
| 18 | 0127 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 6 | 4002395757367 | |
| 19 | 0135 | ВинтSCREW | 4931621772товар | 2 | 4002395695973 | |
| 20 | 0136 | Speed governorSPEED GOVERNOR | 4931487441товар | 1 | 4058546485818 | |
| 21 | 0137 | SliderSLIDER | 4931396368товар | 1 | 4002395757527 | |
| 22 | 0141 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 23 | 0143 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 24 | 0150 | Комплект рукояткиHANDLE SET | 4931396450товар | 1 | 4002395776566 | |
| 25 | 0200 | РедукторGEAR BOX | 4931396375товар | 1 | 4002395764082 | |
| 26 | 0201 | РедукторGEAR BOX | 4931396305товар | 1 | 4002395755653 | |
| 27 | 0202 | Игольчатый bushNEEDLE BUSH | 4931331760товар | 1 | 4002395613847 | |
| 28 | 0203 | ПодшипникBEARING | 4931396373товар | 1 | 4002395762446 | |
| 29 | 0204 | Игольчатый подшипник n874989 hk 0709NEEDLE BEARING N874989 HK 0709 | 4931933756товар | 1 | 4002395706785 | |
| 30 | 0205 | Pressure пружинаPRESSURE SPRING | 4931396432товар | 1 | 4002395766116 | |
| 31 | 0206 | Фиксирующий пластинаLOCKING PLATE | 4931396385товар | 1 | 4002395766130 | |
| 32 | 0207 | ВинтSCREW | 4931396462товар | 1 | 4002395780587 | |
| 33 | 0208 | Подшипник end пластинаBEARING END PLATE | 4931396314товар | 1 | 4002395757343 | |
| 34 | 0209 | ШайбаWASHER | 4931365112товар | 2 | 4002395666027 | |
| 35 | 0210 | Cylindrical болтCYLINDRICAL BOLT | 4931396336товар | 1 | 4002395754991 | |
| 36 | 0211 | CylinderCYLINDER | 4931396541товар | 1 | 4002395792818 | |
| 37 | 0212 | Percussion bodyPERCUSSION BODY | 4931455431товар | 1 | 4002395176496 | |
| 38 | 0213 | Thrust collarTHRUST COLLAR | 4931396548товар | 1 | 4002395800612 | |
| 39 | 0214 | ВтулкаSLEEVE | 4931409779товар | 1 | 4002395835416 | |
| 40 | 0215 | Snap dieSNAP DIE | 4931396428товар | 1 | 4002395766727 | |
| 41 | 0216 | Stop шайбаSTOP WASHER | 4931396427товар | 1 | 4002395766710 | |
| 42 | 0225 | Кольцо stopRING STOP | 4931409754товар | 1 | 4002395905690 | |
| 43 | 0226 | Pressure пружинаPRESSURE SPRING | 692737001товар | 1 | 4002395854189 | |
| 44 | 0227 | ШайбаWASHER | 4931624257товар | 1 | 4002395726158 | |
| 45 | 0228 | ШарикBALL | 4931805437товар | 6 | 4002395706037 | |
| 46 | 0230 | Шпиндель sleeveSPINDLE SLEEVE | 4931417458товар | 1 | 4002395833467 | |
| 47 | 0234 | ШайбаWASHER | 4931624457товар | 1 | 4002395755172 | |
| 48 | 0237 | Clutch discCLUTCH DISC | 4931396339товар | 1 | 4002395755028 | |
| 49 | 0239 | ШайбаWASHER | 4931624639товар | 1 | 4002395787661 | |
| 50 | 0330 | ПереходникADAPTER | 4931384684товар | 1 | 4002395731107 | |
| 51 | 0331 | ПереходникADAPTER | 4931409763товар | 1 | 4002395834709 | |
| 52 | 0333 | Пружина кольцоSPRING RING | 4931622874товар | 1 | 4002395699568 | |
| 53 | 0334 | Комплект sleeveSET SLEEVE | 4931384681товар | 1 | 4002395730919 | |
| 54 | 0335 | ПружинаSPRING | 4931321064товар | 1 | 4002395602865 | |
| 55 | 0336 | ШарикBALL | 4931911572товар | 1 | 4002395706457 | |
| 56 | 0337 | Jumper кольцоJUMPER RING | 4931343034товар | 1 | 4002395629251 | |
| 57 | 0338 | SpacerSPACER | 4931343057товар | 1 | 4002395629299 | |
| 58 | 0339 | ШарикBALL | 4931805413товар | 2 | 4002395706020 | |
| 59 | 0340 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931396444товар | 1 | 4002395769278 | |
| 60 | 0341 | SprocketSPROCKET | 4931375873товар | 1 | 4002395789627 | |
| 61 | 0343 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931417721товар | 1 | 4002395835126 | |
| 62 | 0344 | Intern.geared wheelINTERN.GEARED WHEEL | 4931375874товар | 1 | 4002395766833 | |
| 63 | 0346 | Pressure пружинаPRESSURE SPRING | 4931396545товар | 1 | 4002395794065 | |
| 64 | 0347 | Coupling sleeveCOUPLING SLEEVE | 4931396329товар | 1 | 4002395755066 | |
| 65 | 0348 | Wobble driveWOBBLE DRIVE | 4931396522товар | 1 | 4002395794072 | |
| 66 | 0349 | Reduction шестерняREDUCTION GEAR | 4931426238товар | 1 | 4002395905843 | |
| 67 | 0350 | Distance sleeveDISTANCE SLEEVE | 4931396369товар | 1 | 4002395756001 | |
| 68 | 0351 | ВинтSCREW | 4931624678товар | 2 | 4002395791873 | |
| 69 | 0352 | Cylinder штифтCYLINDER PIN | 4931624471товар | 1 | 4002395755202 | |
| 70 | 0353 | Sliding выключательSLIDING SWITCH | 4931396384товар | 1 | 4002395766277 | |
| 71 | 0354 | Выключатель рукояткаSWITCH HANDLE | 4931396347товар | 1 | 4002395755127 | |
| 72 | 0370 | Holding-down deviceHOLDING-DOWN DEVICE | 4931396400товар | 3 | 4002395751198 | |
| 73 | 0444 | Шпиндель sleeveSPINDLE SLEEVE | 4931407935товар | 1 | 4002395814213 | |
| 74 | 0602 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 75 | 0604 | Патрон adapterCHUCK ADAPTER | 4931392452товар | 1 | 4002395736379 | |
| 76 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 77 | 0700 | КейсCARRYING CASE | 4931415325товар | 1 | 4002395825769 | |
| 78 | 0705 | РукояткаHANDLE | 4931392747товар | 1 | 4002395751419 | |
| 79 | 1200 | Maintenance комплектMAINTENANCE SET | 4931396511товар | 1 | 4002395788927 | |
| 80 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931396504товар | 1 | — | |
| 81 | 1202 | Резиновый sleeveRUBBER SLEEVE | 4931396532товар | 1 | 4002395790272 | |
| 82 | 1203 | ВтулкаSLEEVE | 4931396445товар | 1 | 4002395766734 | |
| 83 | 1204 | Пружина кольцоSPRING RING | 4931945764товар | 2 | 4002395707317 | |
| 84 | 1206 | Уплотнение кольцо d 3760 as 22x35x7SEAL RING D 3760 AS 22X35X7 | 4931624259товар | 1 | 4002395726202 | |
| 85 | 1207 | Уплотнение кольцоSEAL RING | 4931623961товар | 1 | 4002395704934 | |
| 86 | 1208 | УплотнениеSEAL | 4931396374товар | 1 | 4002395762453 | |
| 87 | 1210 | Уплотнение кольцоSEAL RING | 4931396461товар | 1 | 4002395780570 | |
| 88 | 1212 | КольцоRING | 4931623636товар | 1 | 4002395703142 | |
| 89 | 1213 | Уплотнительное кольцоO-RING | 562597001товар | 1 | 4002395850679 | |
| 90 | 1214 | Уплотнение кольцоSEAL RING | 4931396459товар | 1 | 4002395778263 | |
| 91 | 1215 | Пружина кольцоSPRING RING | 4931384919товар | 1 | 4002395726714 | |
| 92 | 1217 | Уплотнение кольцоSEAL RING | 4931624476товар | 1 | 4002395753079 | |
| 93 | 1219 | Уплотнение кольцоSEAL RING | 4931624493товар | 2 | 4002395755318 | |
| 94 | 1220 | Holding-down deviceHOLDING-DOWN DEVICE | 4931244948товар | 1 | — | |
| 95 | 1222 | Пружина кольцоSPRING RING | 4931624260товар | 1 | 4002395724604 | |
| 96 | 1226 | FeltFELT | 4931387563товар | 1 | 4002395836109 | |
| 97 | 1228 | Holding-down deviceHOLDING-DOWN DEVICE | 4931332524товар | 4 | 4002395614899 | |
| 98 | 1230 | O-ring n874701 25x2O-RING N874701 25X2 | 4931624381товар | 1 | 4002395745289 | |
| 99 | 1300 | РемкомплектREPAIR KIT | 4931432150товар | 1 | 4002395900473 |
