Отбойный молоток Milwaukee PH28 — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PH28. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PH28Артикул инструмента: 4933396396Код схемы: 400039630189 позицийКатегория: Перфораторы и отбойные молотки

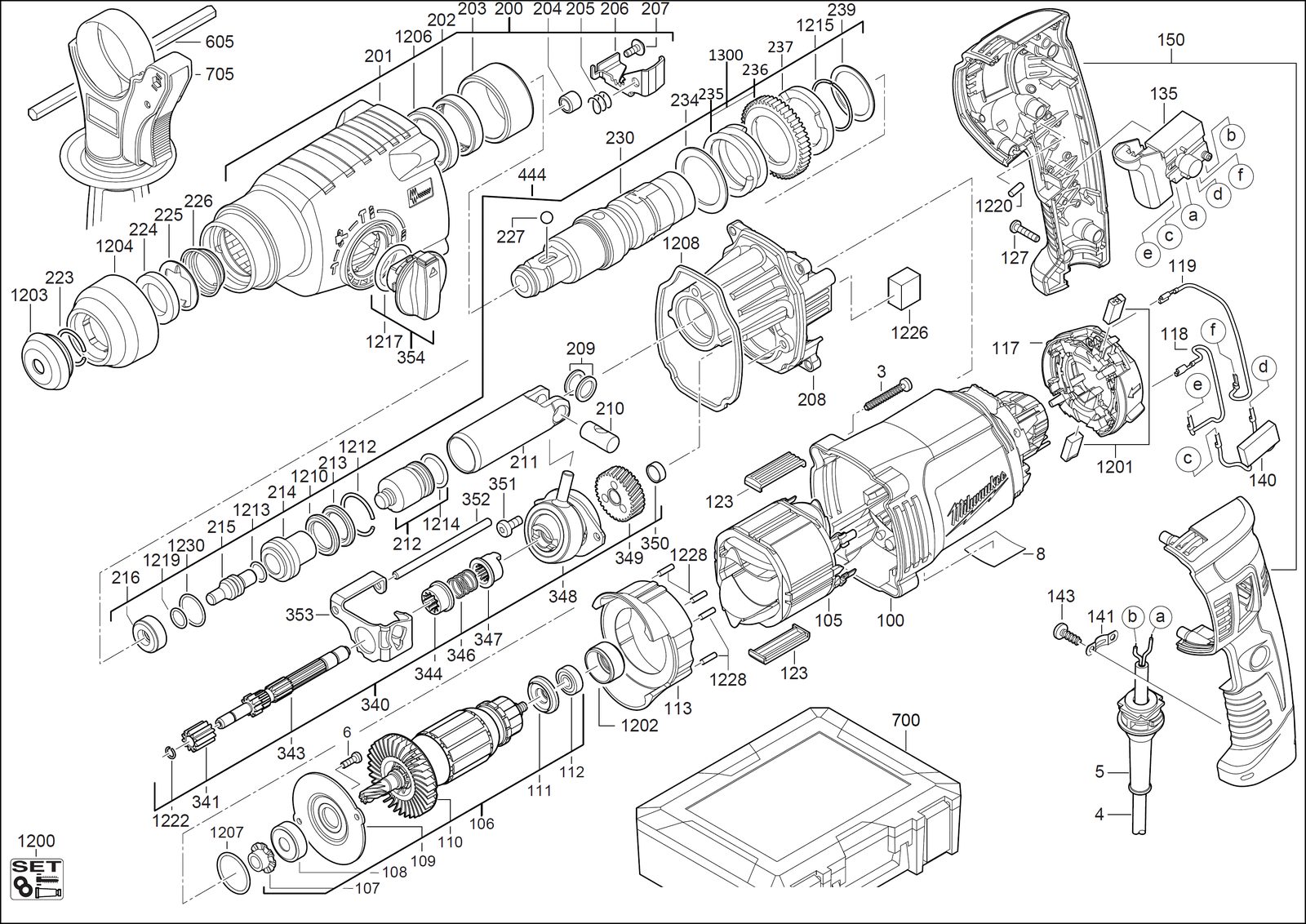

Схема инструмента
Таблица деталей — 89 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931624616товар | 4 | 4002395784257 | |
| 2 | 0004 | Сетевой кабельCONNECTION CABLE | 4931302112товар | 1 | 4002395591657 | |
| 3 | 0005 | Защитная крышкаPROTECTING COVER | 4931393422товар | 1 | 4002395752836 | |
| 4 | 0006 | ВинтSCREW | 4931624581товар | 2 | 4002395768295 | |
| 5 | 0008 | Шильдик / табличка данныхRATING PLATE | 4931396389товар | 1 | — | |
| 6 | 0100 | Корпус двигателяMOTOR HOUSING | 4931396317товар | 1 | 4002395755134 | |
| 7 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426585товар | 1 | 4002395846122 | |
| 8 | 0106 | Ротор / якорьARMATURE | 4931442668товар | 1 | 4002395883851 | |
| 9 | 0107 | Slinger sleeveslinger sleeve | 4931396536товар | 1 | — | |
| 10 | 0108 | Groov. шариковый подшипникGROOV. BALL BEARING | 4931396556товар | 1 | 4002395834969 | |
| 11 | 0109 | Подшипник крышкаBEARING COVER | 4931396325товар | 1 | 4002395752805 | |
| 12 | 0110 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 13 | 0111 | Insulating discINSULATING DISC | 4931396442товар | 1 | 4002395766680 | |
| 14 | 0112 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 15 | 0113 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931396534товар | 1 | 4058546075071 | |
| 16 | 0117 | Комплект collarSET COLLAR | 4931396546товар | 1 | 4002395798773 | |
| 17 | 0118 | WireWIRE | 4931396529товар | 1 | 4002395789313 | |
| 18 | 0119 | WireWIRE | 4931396530товар | 1 | 4002395789320 | |
| 19 | 0123 | Centering ledgeCENTERING LEDGE | 4931342808товар | 2 | 4002395628612 | |
| 20 | 0127 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 6 | 4002395757367 | |
| 21 | 0135 | Выключатель boardSWITCH BOARD | 4931396366товар | 1 | 4002395761623 | |
| 22 | 0140 | CapacitorCAPACITOR | 4931311062товар | 1 | 4002395594818 | |
| 23 | 0141 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 24 | 0143 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 25 | 0150 | РукояткаHANDLE | 4931396319товар | 1 | 4002395755141 | |
| 26 | 0200 | РедукторGEAR BOX | 4931396375товар | 1 | 4002395764082 | |
| 27 | 0201 | РедукторGEAR BOX | 4931396305товар | 1 | 4002395755653 | |
| 28 | 0202 | Игольчатый bushNEEDLE BUSH | 4931331760товар | 1 | 4002395613847 | |
| 29 | 0203 | ПодшипникBEARING | 4931396373товар | 1 | 4002395762446 | |
| 30 | 0204 | Игольчатый подшипник n874989 hk 0709NEEDLE BEARING N874989 HK 0709 | 4931933756товар | 1 | 4002395706785 | |
| 31 | 0205 | Pressure пружинаPRESSURE SPRING | 4931396432товар | 1 | 4002395766116 | |
| 32 | 0206 | Фиксирующий пластинаLOCKING PLATE | 4931396385товар | 1 | 4002395766130 | |
| 33 | 0207 | ВинтSCREW | 4931396462товар | 1 | 4002395780587 | |
| 34 | 0208 | Подшипник end пластинаBEARING END PLATE | 4931396314товар | 1 | 4002395757343 | |
| 35 | 0209 | ШайбаWASHER | 4931365112товар | 2 | 4002395666027 | |
| 36 | 0210 | Cylindrical болтCYLINDRICAL BOLT | 4931396336товар | 1 | 4002395754991 | |
| 37 | 0211 | CylinderCYLINDER | 4931396541товар | 1 | 4002395792818 | |
| 38 | 0212 | Percussion bodyPERCUSSION BODY | 4931455431товар | 1 | 4002395176496 | |
| 39 | 0213 | Thrust collarTHRUST COLLAR | 4931396548товар | 1 | 4002395800612 | |
| 40 | 0214 | ВтулкаSLEEVE | 4931409779товар | 1 | 4002395835416 | |
| 41 | 0215 | Snap dieSNAP DIE | 4931396345товар | 1 | 4002395755011 | |
| 42 | 0216 | Stop шайбаSTOP WASHER | 4931396342товар | 1 | 4002395755004 | |
| 43 | 0223 | Пружина кольцоSPRING RING | 4931623220товар | 1 | 4002395701063 | |
| 44 | 0224 | Стопорное кольцоHOLDING RING | 4931396449товар | 1 | 4002395776573 | |
| 45 | 0225 | Support пластинаSUPPORT PLATE | 4931343127товар | 1 | 4002395629459 | |
| 46 | 0226 | Pressure пружинаPRESSURE SPRING | 4931343128товар | 1 | 4002395629466 | |
| 47 | 0227 | ШарикBALL | 4931911572товар | 1 | 4002395706457 | |
| 48 | 0230 | Шпиндель sleeveSPINDLE SLEEVE | 4931417488товар | 1 | 4002395833931 | |
| 49 | 0234 | ШайбаWASHER | 4931624457товар | 1 | 4002395755172 | |
| 50 | 0237 | Clutch discCLUTCH DISC | 4931396339товар | 1 | 4002395755028 | |
| 51 | 0239 | ШайбаWASHER | 4931624639товар | 1 | 4002395787661 | |
| 52 | 0340 | Reduction шестерняREDUCTION GEAR | 4931396306товар | 1 | 4002395757336 | |
| 53 | 0341 | SprocketSPROCKET | 4931375873товар | 1 | 4002395789627 | |
| 54 | 0343 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931417721товар | 1 | 4002395835126 | |
| 55 | 0344 | Intern.geared wheelINTERN.GEARED WHEEL | 4931375874товар | 1 | 4002395766833 | |
| 56 | 0346 | Pressure пружинаPRESSURE SPRING | 4931396545товар | 1 | 4002395794065 | |
| 57 | 0347 | Coupling sleeveCOUPLING SLEEVE | 4931396329товар | 1 | 4002395755066 | |
| 58 | 0348 | Wobble driveWOBBLE DRIVE | 4931396522товар | 1 | 4002395794072 | |
| 59 | 0349 | Reduct шестерня wheelREDUCT GEAR WHEEL | 4931426239товар | 1 | 4002395905850 | |
| 60 | 0350 | Distance sleeveDISTANCE SLEEVE | 4931396369товар | 1 | 4002395756001 | |
| 61 | 0351 | ВинтSCREW | 4931624678товар | 2 | 4002395791873 | |
| 62 | 0352 | Cylinder штифтCYLINDER PIN | 4931624471товар | 1 | 4002395755202 | |
| 63 | 0353 | Sliding выключательSLIDING SWITCH | 4931396384товар | 1 | 4002395766277 | |
| 64 | 0354 | Выключатель рукояткаSWITCH HANDLE | 4931396347товар | 1 | 4002395755127 | |
| 65 | 0444 | Шпиндель sleeveSPINDLE SLEEVE | 4931407938товар | 1 | 4002395814237 | |
| 66 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 67 | 0700 | КейсCARRYING CASE | 4931415325товар | 1 | 4002395825769 | |
| 68 | 0705 | РукояткаHANDLE | 4931392747товар | 1 | 4002395751419 | |
| 69 | 1200 | Maintenance комплектMAINTENANCE SET | 4931396391товар | 1 | 4002395788675 | |
| 70 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931396547товар | 1 | 4002395814398 | |
| 71 | 1202 | Резиновый sleeveRUBBER SLEEVE | 4931396532товар | 1 | 4002395790272 | |
| 72 | 1203 | Резиновый колпачокRUBBER CAP | 4931384687товар | 1 | 4002395730933 | |
| 73 | 1204 | ВтулкаSLEEVE | 4931396376товар | 1 | 4002395762477 | |
| 74 | 1206 | Уплотнение кольцо d 3760 as 22x35x7SEAL RING D 3760 AS 22X35X7 | 4931624259товар | 1 | 4002395726202 | |
| 75 | 1207 | Уплотнение кольцоSEAL RING | 4931623961товар | 1 | 4002395704934 | |
| 76 | 1208 | УплотнениеSEAL | 4931396374товар | 1 | 4002395762453 | |
| 77 | 1210 | Уплотнение кольцоSEAL RING | 4931396461товар | 1 | 4002395780570 | |
| 78 | 1212 | КольцоRING | 4931623636товар | 1 | 4002395703142 | |
| 79 | 1213 | Уплотнительное кольцоO-RING | 562597001товар | 1 | 4002395850679 | |
| 80 | 1214 | Уплотнение кольцоSEAL RING | 4931396459товар | 1 | 4002395778263 | |
| 81 | 1215 | Пружина кольцоSPRING RING | 4931384919товар | 1 | 4002395726714 | |
| 82 | 1217 | Уплотнение кольцоSEAL RING | 4931624476товар | 1 | 4002395753079 | |
| 83 | 1219 | Уплотнение кольцоSEAL RING | 4931624493товар | 1 | 4002395755318 | |
| 84 | 1220 | Holding-down deviceHOLDING-DOWN DEVICE | 4931244948товар | 1 | — | |
| 85 | 1222 | Пружина кольцоSPRING RING | 4931624260товар | 1 | 4002395724604 | |
| 86 | 1226 | FeltFELT | 4931387563товар | 1 | 4002395836109 | |
| 87 | 1228 | Holding-down deviceHOLDING-DOWN DEVICE | 4931332524товар | 4 | 4002395614899 | |
| 88 | 1230 | O-ring n874701 25x2O-RING N874701 25X2 | 4931624381товар | 1 | 4002395745289 | |
| 89 | 1300 | РемкомплектREPAIR KIT | 4931432150товар | 1 | 4002395900473 |
