Отбойный молоток Milwaukee PH27X — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PH27X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PH27XАртикул инструмента: 4933448470Код схемы: 400044895393 позицииКатегория: Перфораторы и отбойные молотки

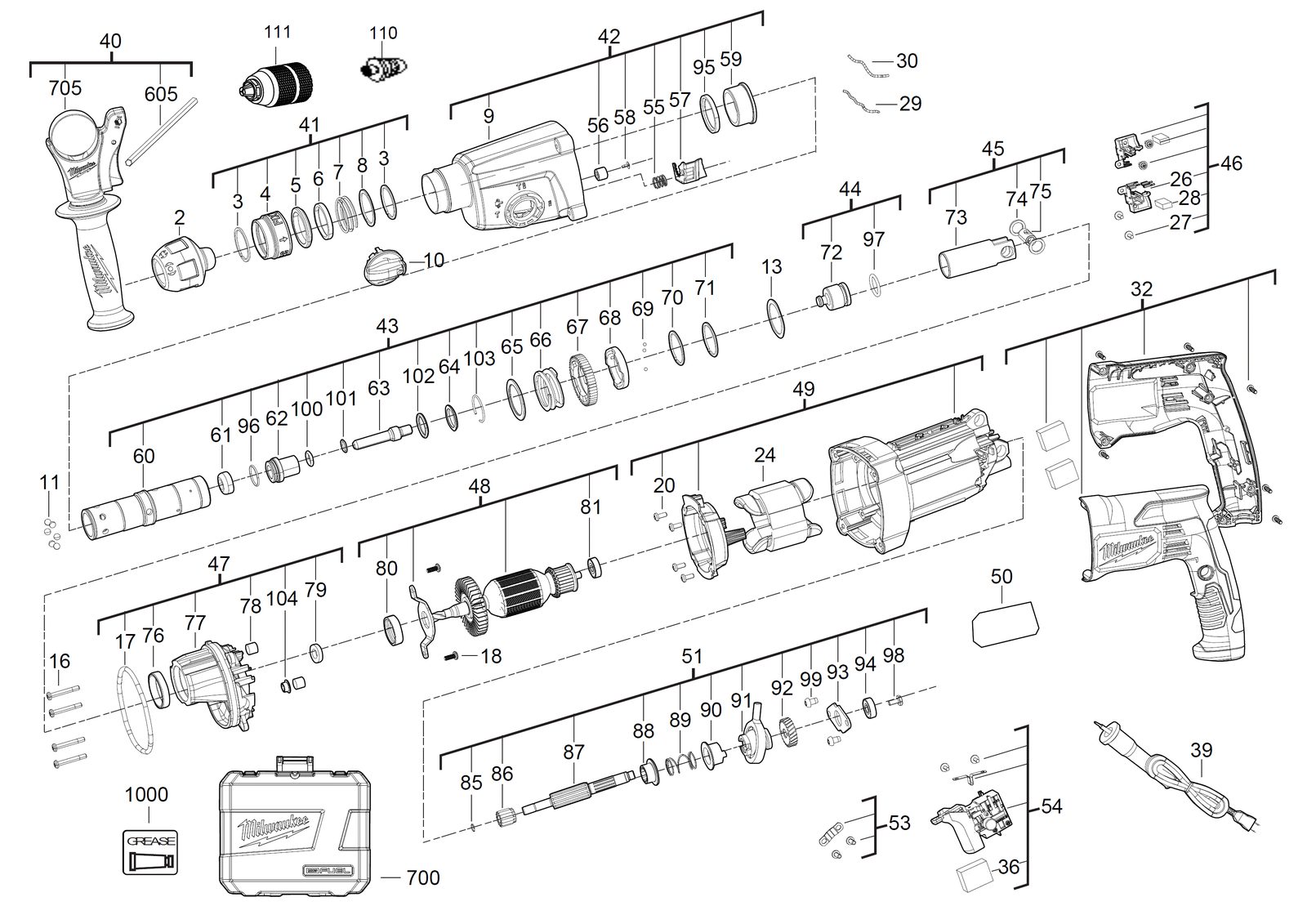

Схема инструмента
Таблица деталей — 93 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Adapter sds+ fixtec-1pcAdapter SDS+ Fixtec-1pc | 4932352299товар | 1 | 4002395369584 | |
| 2 | 0003 | Retaining кольцоRETAINING RING | 672634004товар | 2 | 4002395854219 | |
| 3 | 0004 | ВтулкаSLEEVE | 522186001товар | 1 | 4002395850631 | |
| 4 | 0005 | Stop шайбаSTOP WASHER | 692726001товар | 1 | 4002395854172 | |
| 5 | 0006 | КольцоRING | 522187001товар | 1 | 4002395856879 | |
| 6 | 0007 | ПружинаSPRING | 692737001товар | 1 | 4002395854189 | |
| 7 | 0008 | ШайбаWASHER | 632420001товар | 1 | 4002395854134 | |
| 8 | 0009 | КорпусHOUSING | 4931436766товар | 1 | 4002395179817 | |
| 9 | 0010 | Выключатель buttonSWITCH BUTTON | 4931436767товар | 1 | 4002395179800 | |
| 10 | 0011 | ШарикBALL | 681486001товар | 6 | 4002395851928 | |
| 11 | 0013 | ШайбаWASHER | 4931436768товар | 1 | — | |
| 12 | 0016 | ВинтSCREW | 4931436769товар | 4 | 4002395179183 | |
| 13 | 0017 | Уплотнительное кольцоO-RING | 4931436533товар | 1 | 4002395251223 | |
| 14 | 0018 | ВинтSCREW | 660165015товар | 2 | 4002395849826 | |
| 15 | 0020 | ВинтSCREW | 661189001товар | 4 | 4002395855148 | |
| 16 | 0024 | Статор / электрическое полеELECTRIC FIELD | 4931436770товар | 1 | — | |
| 17 | 0026 | Щётка держательBRUSH HOLDER | 4931436771товар | 2 | 4002395179169 | |
| 18 | 0027 | ВинтSCREW | 4931447933товар | 4 | 4002395253296 | |
| 19 | 0028 | Угольная щёткаCARBON BRUSH | 4931436772товар | 2 | 4002395179152 | |
| 20 | 0029 | Choking coilCHOKING COIL | 4931436773товар | 1 | 4002395179145 | |
| 21 | 0030 | Choking coilCHOKING COIL | 4931436774товар | 1 | 4002395179138 | |
| 22 | 0032 | Рукоятка compl.HANDLE COMPL. | 4931436789товар | 1 | 4002395181186 | |
| 23 | 0036 | CapacitorCAPACITOR | 4931436775товар | 1 | 4002395179121 | |
| 24 | 0039 | Сетевой кабельCONNECTION CABLE | 4931436776товар | 1 | 4002395179114 | |
| 25 | 0040 | Рукоятка compl.HANDLE COMPL. | 4931436777товар | 1 | 4002395179107 | |
| 26 | 0041 | ВтулкаSLEEVE | 4931436832товар | 1 | 4002395181759 | |
| 27 | 0042 | КорпусHOUSING | 4931436779товар | 1 | 4002395181889 | |
| 28 | 0043 | Шпиндель sleeveSPINDLE SLEEVE | 4931436833товар | 1 | 4002395181742 | |
| 29 | 0044 | Percussion bodyPERCUSSION BODY | 4931436781товар | 1 | 4002395181865 | |
| 30 | 0045 | PistonPISTON | 4931436782товар | 1 | 4002395181858 | |
| 31 | 0046 | Комплект угольных щётокCARBON BRUSH SET | 4931436783товар | 1 | 4002395181841 | |
| 32 | 0047 | Комплект шестерёнGEAR KIT | 4931436784товар | 1 | 4002395181834 | |
| 33 | 0048 | Ротор / якорьARMATURE | 4931436785товар | 1 | 4002395181827 | |
| 34 | 0049 | Корпус двигателяMOTOR HOUSING | 4931436786товар | 1 | 4002395181810 | |
| 35 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931436836товар | 1 | 4002395181711 | |
| 36 | 0051 | ВалSHAFT | 4931436788товар | 1 | 4002395181193 | |
| 37 | 0053 | Кабель entry sleeveCABLE ENTRY SLEEVE | 4931436790товар | 1 | — | |
| 38 | 0054 | Выключатель в сбореSWITCH ASSEMBLY | 4931436791товар | 1 | — | |
| 39 | 0055 | ПружинаSPRING | 692732001товар | 1 | 4002395852017 | |
| 40 | 0056 | Игольчатый подшипникNEEDLE BEARING | 4931436792товар | 1 | 4002395181155 | |
| 41 | 0057 | Фиксирующий rodLOCKING ROD | 4931436793товар | 1 | 4002395181148 | |
| 42 | 0058 | ВинтSCREW | 4931436794товар | 1 | 4002395181131 | |
| 43 | 0059 | BushBUSH | 4931436795товар | 1 | 4002395181124 | |
| 44 | 0060 | ШпиндельSPINDLE | 4931436840товар | 1 | — | |
| 45 | 0061 | КольцоRING | 4931436841товар | 1 | 4002395181063 | |
| 46 | 0062 | ВтулкаSLEEVE | 4931436798товар | 1 | 4002395180493 | |
| 47 | 0063 | Percussion bodyPERCUSSION BODY | 4931436842товар | 1 | 4002395181056 | |
| 48 | 0064 | ШайбаWASHER | 4931436800товар | 1 | 4002395180479 | |
| 49 | 0065 | ШайбаWASHER | 633517001товар | 1 | 4002395851331 | |
| 50 | 0066 | ПружинаSPRING | 4931436801товар | 1 | 4002395180462 | |
| 51 | 0067 | Reduction шестерняREDUCTION GEAR | 4931436802товар | 1 | 4002395180455 | |
| 52 | 0068 | ClutchCLUTCH | 4931436803товар | 1 | — | |
| 53 | 0069 | ШарикBALL | 611405001товар | 3 | 4002395851201 | |
| 54 | 0070 | Стопорное кольцоHOLDING RING | 4931436804товар | 1 | 4002395180431 | |
| 55 | 0071 | Retaining кольцоRETAINING RING | 672634004товар | 1 | 4002395854219 | |
| 56 | 0072 | Percussion bodyPERCUSSION BODY | 4931436805товар | 1 | 4002395180424 | |
| 57 | 0073 | PistonPISTON | 4931436806товар | 1 | 4002395180417 | |
| 58 | 0074 | ШайбаWASHER | 632400001товар | 2 | 4002395856268 | |
| 59 | 0075 | Cylindrical болтCYLINDRICAL BOLT | 4931436807товар | 1 | 4002395180400 | |
| 60 | 0076 | BushBUSH | 4931436808товар | 1 | — | |
| 61 | 0077 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931436809товар | 1 | — | |
| 62 | 0078 | FeltFELT | 4931436536товар | 2 | 4002395251254 | |
| 63 | 0079 | Уплотнение кольцоSEAL RING | 4931436810товар | 1 | 4002395179770 | |
| 64 | 0080 | Шариковый подшипникBALL BEARING | 4931452227товар | 1 | 4002395180547 | |
| 65 | 0081 | Шариковый подшипникBALL BEARING | 4931436119товар | 1 | 4002395881475 | |
| 66 | 0085 | ШайбаWASHER | 633525001товар | 1 | 4002395854141 | |
| 67 | 0086 | PinionPINION | 4931436812товар | 1 | 4002395179756 | |
| 68 | 0087 | ВалSHAFT | 4931436813товар | 1 | 4002395179749 | |
| 69 | 0088 | PinionPINION | 4931436814товар | 1 | 4002395179732 | |
| 70 | 0089 | ПружинаSPRING | 4931436815товар | 1 | — | |
| 71 | 0090 | Wobble пластинаWOBBLE PLATE | 4931436554товар | 1 | 4002395255535 | |
| 72 | 0091 | Шариковый подшипникBALL BEARING | 4931436816товар | 1 | 4002395179718 | |
| 73 | 0092 | Worm шестерня wheelWORM GEAR WHEEL | 4931436817товар | 1 | 4002395179701 | |
| 74 | 0093 | ПластинаPLATE | 4931436818товар | 1 | — | |
| 75 | 0094 | Шариковый подшипникBALL BEARING | 681383001товар | 1 | 4002395802050 | |
| 76 | 0095 | Уплотнение кольцоSEAL RING | 902076001товар | 1 | 4002395854967 | |
| 77 | 0096 | Уплотнительное кольцоO-RING | 4931436819товар | 1 | 4002395179084 | |
| 78 | 0097 | Уплотнительное кольцоO-RING | 4931436820товар | 1 | 4002395179077 | |
| 79 | 0098 | ВинтSCREW | 4931436821товар | 1 | 4002395179060 | |
| 80 | 0099 | Фиксирующий винтLOCKING SCREW | 661286001товар | 2 | 4002395851362 | |
| 81 | 0100 | Резиновый кольцоRUBBER RING | 4931436822товар | 1 | 4002395179053 | |
| 82 | 0101 | Уплотнительное кольцоO-RING | 4931436823товар | 1 | 4002395179046 | |
| 83 | 0102 | Уплотнительное кольцоO-RING | 562595001товар | 1 | 4002395850655 | |
| 84 | 0103 | Стопорное кольцоHOLDING RING | 4931436552товар | 1 | 4002395255511 | |
| 85 | 0104 | Резиновый sleeveRUBBER SLEEVE | 4931436824товар | 1 | — | |
| 86 | 0110 | Adapter 1/2x20 fixtec-1pcAdapter 1/2x20 Fixtec-1pc | 4932399154товар | 1 | 4002395357635 | |
| 87 | 0111 | Keyless патрон 1.5-13 1/2x20-1pcKeyless Chuck 1.5-13 1/2x20-1pc | 4932376531товар | 1 | 4002395346332 | |
| 88 | 0120 | Комплект угольных щётокCARBON BRUSH SET | 4931511234товар | 1 | 4058546650902 | |
| 89 | 0602 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 90 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 91 | 0700 | КейсCARRYING CASE | 4931436825товар | 1 | — | |
| 92 | 0705 | РукояткаHANDLE | 4931436000товар | 1 | 4002395877140 | |
| 93 | 1000 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 |
