Отбойный молоток Milwaukee PH26 — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PH26. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PH26Артикул инструмента: 4933428240Код схемы: 400042824189 позицийКатегория: Перфораторы и отбойные молотки

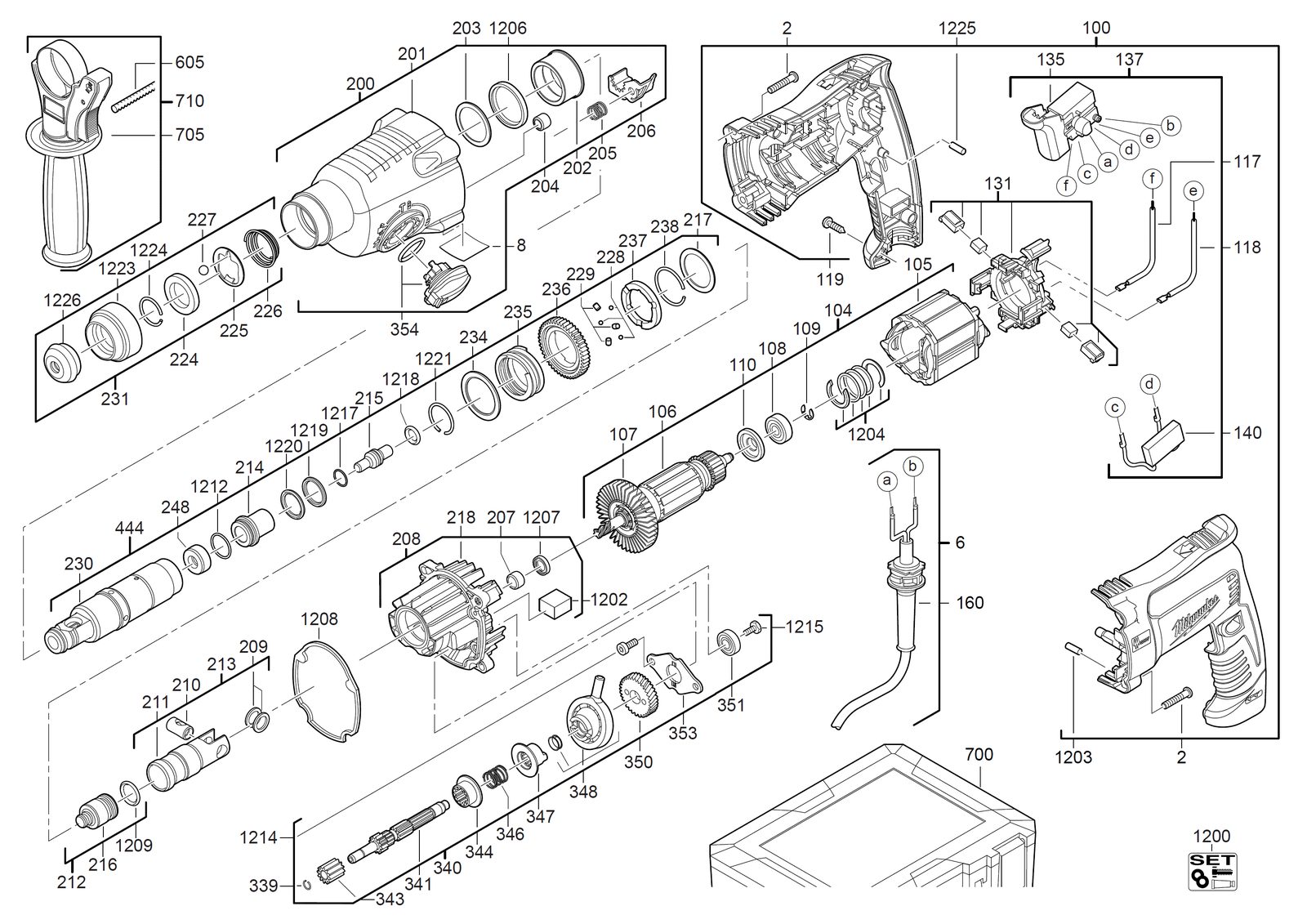

Схема инструмента
Таблица деталей — 89 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 661288001товар | 1 | 4002395856282 | |
| 2 | 0006 | Сетевой кабельCONNECTION CABLE | 201896002товар | 1 | 4002395856121 | |
| 3 | 0008 | Шильдик / табличка данныхRATING PLATE | 940045576товар | 1 | — | |
| 4 | 0100 | КорпусHOUSING | 201242003товар | 1 | 4002395855452 | |
| 5 | 0104 | Двигатель в сбореMOTOR ASSEMBLY | 201238002товар | 1 | 4002395855650 | |
| 6 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931454079товар | 1 | 4002395287543 | |
| 7 | 0106 | Ротор в сбореARMATURE ASSEMBLY | 4931454426товар | 1 | 4058546008543 | |
| 8 | 0107 | ВентиляторFAN | 522361001товар | 1 | 4002395854950 | |
| 9 | 0108 | Шариковый подшипникBALL BEARING | 681479001товар | 1 | 4002395856374 | |
| 10 | 0109 | КольцоRING | 680260001товар | 1 | 4002395855698 | |
| 11 | 0110 | Insulating discINSULATING DISC | 522260001товар | 1 | 4002395854905 | |
| 12 | 0117 | Terminal plugTERMINAL PLUG | 290061255товар | 1 | 4002395855544 | |
| 13 | 0118 | Terminal plugTERMINAL PLUG | 290061255товар | 1 | 4002395855544 | |
| 14 | 0119 | ВинтSCREW | 661283001товар | 1 | — | |
| 15 | 0131 | Clamping кольцоCLAMPING RING | 302393010товар | 1 | 4002395855575 | |
| 16 | 0135 | ВыключательSWITCH | 760251020товар | 1 | 4002395855599 | |
| 17 | 0137 | ВыключательSWITCH | 201894001товар | 1 | 4002395856213 | |
| 18 | 0140 | CapacitorCAPACITOR | 290244009товар | 1 | — | |
| 19 | 0160 | Кабель entry sleeveCABLE ENTRY SLEEVE | 560103001товар | 1 | 4002395856886 | |
| 20 | 0200 | РедукторGEAR BOX | 201220008товар | 1 | 4002395855414 | |
| 21 | 0201 | РедукторGEAR BOX | 350143001товар | 1 | — | |
| 22 | 0202 | Sintered подшипникSINTERED BEARING | 692727001товар | 1 | 4002395856954 | |
| 23 | 0203 | Compensating шайбаCOMPENSATING WASHER | 633514001товар | 1 | 4002395856244 | |
| 24 | 0204 | Игольчатый подшипникNEEDLE BEARING | 4931453736товар | 1 | 4002395142149 | |
| 25 | 0205 | ПружинаSPRING | 692732001товар | 1 | 4002395852017 | |
| 26 | 0206 | Retaining пластинаRETAINING PLATE | 4931448985товар | 1 | 4002395256174 | |
| 27 | 0207 | ПодшипникBEARING | 680727001товар | 1 | 4002395772087 | |
| 28 | 0208 | Подшипник end пластинаBEARING END PLATE | 201235004товар | 1 | 4002395856350 | |
| 29 | 0209 | ШайбаWASHER | 632400001товар | 1 | 4002395856268 | |
| 30 | 0210 | Cylinder штифтCYLINDER PIN | 4931436807товар | 1 | 4002395180400 | |
| 31 | 0211 | CylinderCYLINDER | 692717001товар | 1 | 4002395851959 | |
| 32 | 0212 | Perc. body w уплотнениеPERC. BODY W SEAL | 201233002товар | 1 | 4002395854264 | |
| 33 | 0213 | CylinderCYLINDER | 4931446932товар | 1 | 4002395879984 | |
| 34 | 0214 | ВтулкаSLEEVE | 692722001товар | 1 | 4002395851973 | |
| 35 | 0215 | Наковальня / приводной валANVIL | 692590001товар | 1 | 4002395851942 | |
| 36 | 0216 | Percussion bodyPERCUSSION BODY | 692698001товар | 1 | 4002395849635 | |
| 37 | 0217 | ШайбаWASHER | 633516001товар | 1 | — | |
| 38 | 0218 | End пластинаEND PLATE | 201910001товар | 1 | — | |
| 39 | 0224 | Retaining кольцоRETAINING RING | 633521001товар | 1 | 4002395856237 | |
| 40 | 0225 | ПластинаPLATE | 632399001товар | 1 | 4002395856275 | |
| 41 | 0226 | ПружинаSPRING | 672799001товар | 1 | 4002395856916 | |
| 42 | 0227 | ШарикBALL | 681154001товар | 1 | 4002395856367 | |
| 43 | 0228 | ШарикBALL | 611405001товар | 1 | 4002395851201 | |
| 44 | 0229 | ШтифтPIN | 681235001товар | 1 | 4002395851904 | |
| 45 | 0230 | Шпиндель sleeveSPINDLE SLEEVE | 692721002товар | 1 | 4002395854165 | |
| 46 | 0231 | ВтулкаSLEEVE | 201219003товар | 1 | 4002395856947 | |
| 47 | 0234 | ШайбаWASHER | 633517001товар | 1 | 4002395851331 | |
| 48 | 0235 | ПружинаSPRING | 692735001товар | 1 | 4002395852031 | |
| 49 | 0236 | Reduction шестерняREDUCTION GEAR | 611291001товар | 1 | 4002395850693 | |
| 50 | 0237 | ClutchCLUTCH | 4931435089товар | 1 | 4002395857678 | |
| 51 | 0238 | Retaining кольцоRETAINING RING | 672634004товар | 1 | 4002395854219 | |
| 52 | 0248 | Core lifter кольцоCORE LIFTER RING | 692725001товар | 1 | — | |
| 53 | 0339 | ШайбаWASHER | 633525001товар | 1 | 4002395854141 | |
| 54 | 0340 | Wobble driveWOBBLE DRIVE | 201240003товар | 1 | 4002395857050 | |
| 55 | 0341 | Шестерня валGEAR SHAFT | 611286001товар | 1 | 4002395856893 | |
| 56 | 0343 | ШестерняGEAR | 4931453917товар | 1 | 4002395279555 | |
| 57 | 0344 | Intern.geared wheelINTERN.GEARED WHEEL | 611288001товар | 1 | 4002395854110 | |
| 58 | 0346 | ПружинаSPRING | 692733001товар | 1 | 4002395856909 | |
| 59 | 0347 | Coupling sleeveCOUPLING SLEEVE | 611289001товар | 1 | 4002395856312 | |
| 60 | 0348 | Шариковый подшипникBALL BEARING | 681236001товар | 1 | 4002395856381 | |
| 61 | 0350 | Reduct шестерня wheelREDUCT GEAR WHEEL | 4931453861товар | 1 | 4002395275571 | |
| 62 | 0351 | Шариковый подшипникBALL BEARING | 681383001товар | 1 | 4002395802050 | |
| 63 | 0353 | Подшипник крышкаBEARING COVER | 633515001товар | 1 | 4002395856251 | |
| 64 | 0354 | Выключатель рукояткаSWITCH HANDLE | 4931453822товар | 1 | 4002395140589 | |
| 65 | 0444 | ШпиндельSPINDLE | 201223003товар | 1 | 4002395855421 | |
| 66 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 67 | 0700 | КейсCARRYING CASE | 303408009товар | 1 | — | |
| 68 | 0705 | Дополнительная рукояткаAUXILIARY HANDLE | 300188082товар | 1 | — | |
| 69 | 0710 | Дополнительная рукояткаAUXILIARY HANDLE | 120169003товар | 1 | — | |
| 70 | 1200 | Maintenance комплектMAINTENANCE SET | 4931433271товар | 1 | 4002395896240 | |
| 71 | 1202 | Felt stripFELT STRIP | 902505001товар | 1 | 4002395857005 | |
| 72 | 1203 | Резиновый stopRUBBER STOP | 562007001товар | 1 | 4002395854288 | |
| 73 | 1204 | ШайбаWASHER | 201905001товар | 1 | 4002395855551 | |
| 74 | 1206 | Уплотнение кольцоSEAL RING | 902076001товар | 1 | 4002395854967 | |
| 75 | 1207 | Data пластинаDATA PLATE | 902075001товар | 1 | 4002395854974 | |
| 76 | 1208 | ПрокладкаGASKET | 562593001товар | 1 | 4002395854202 | |
| 77 | 1209 | Уплотнительное кольцоO-RING | 561994001товар | 1 | 4002395854943 | |
| 78 | 1212 | Уплотнительное кольцоO-RING | 562594001товар | 1 | 4002395850648 | |
| 79 | 1214 | Фиксирующий винтLOCKING SCREW | 661286001товар | 1 | 4002395851362 | |
| 80 | 1215 | ВинтSCREW | 661504001товар | 1 | 4002395851379 | |
| 81 | 1217 | Уплотнительное кольцоO-RING | 4931454454товар | 1 | 4058546008826 | |
| 82 | 1218 | Уплотнительное кольцоO-RING | 4931454456товар | 1 | 4058546008840 | |
| 83 | 1219 | ШайбаWASHER | 633518001товар | 1 | — | |
| 84 | 1220 | Уплотнительное кольцоO-RING | 562595001товар | 1 | 4002395850655 | |
| 85 | 1221 | CirclipCIRCLIP | 672632001товар | 1 | 4002395851386 | |
| 86 | 1223 | Clamping sleeveCLAMPING SLEEVE | 522172001товар | 1 | 4002395854295 | |
| 87 | 1224 | Пружина кольцоSPRING RING | 672631001товар | 1 | — | |
| 88 | 1225 | Резиновый stopRUBBER STOP | 562578001товар | 1 | — | |
| 89 | 1226 | Резиновый колпачокRUBBER CAP | 561993001товар | 1 | 4002395854936 |
