Отбойный молоток Milwaukee PFH26T — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee PFH26T. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PFH26TАртикул инструмента: 4933464581Код схемы: 400046909080 позицийКатегория: Перфораторы и отбойные молотки

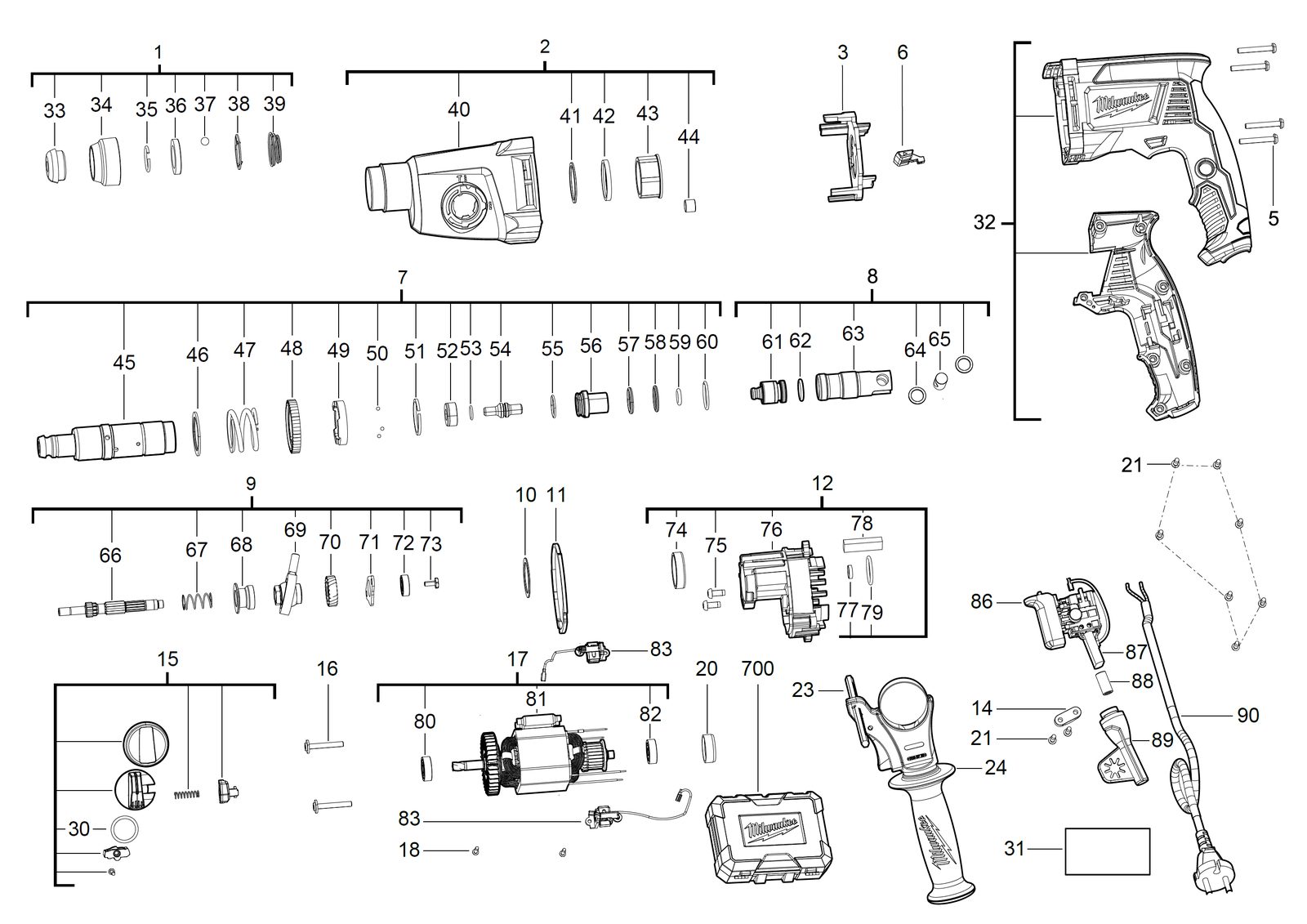

Схема инструмента
Таблица деталей — 80 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ПатронCHUCK | 4931466354товар | 1 | 4058546275716 | |
| 2 | 0002 | Корпус редуктораGEAR BOX HOUSING | 4931466380товар | 1 | 4058546275976 | |
| 3 | 0003 | КрышкаCOVER | 4931454439товар | 1 | 4058546008673 | |
| 4 | 0005 | ВинтSCREW | 661288001товар | 4 | 4002395856282 | |
| 5 | 0006 | SlideSLIDE | 4931466357товар | 1 | 4058546275747 | |
| 6 | 0007 | Шпиндель комплектSPINDLE KIT | 4931466358товар | 1 | 4058546275754 | |
| 7 | 0008 | CylinderCYLINDER | 4931466359товар | 1 | 4058546275761 | |
| 8 | 0009 | Wobble driveWOBBLE DRIVE | 4931495450товар | 1 | 4058546491185 | |
| 9 | 0010 | ШайбаWASHER | 633516001товар | 1 | — | |
| 10 | 0011 | УплотнениеSEAL | 4931454444товар | 1 | 4058546008727 | |
| 11 | 0012 | РедукторGEAR BOX | 4931466361товар | 1 | 4058546275785 | |
| 12 | 0014 | ClampCLAMP | 590501001товар | 1 | — | |
| 13 | 0015 | Turning knobTURNING KNOB | 4931466362товар | 1 | 4058546275792 | |
| 14 | 0016 | ВинтSCREW | 4931454468товар | 2 | 4058546008963 | |
| 15 | 0017 | ДвигательMOTOR | 4931466363товар | 1 | 4058546275808 | |
| 16 | 0018 | ВинтSCREW | 660570005товар | 2 | 4002395827329 | |
| 17 | 0020 | ДержательHOLDER | 4931466364товар | 1 | 4058546275815 | |
| 18 | 0021 | ВинтSCREW | 4931454800товар | 9 | 4058546014179 | |
| 19 | 0023 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 20 | 0024 | РукояткаHANDLE | 4931436000товар | 1 | 4002395877140 | |
| 21 | 0030 | Уплотнительное кольцоO-RING | 4931466366товар | 1 | 4058546275839 | |
| 22 | 0031 | Шильдик / табличка данныхRATING PLATE | 4931466381товар | 1 | 4058546275983 | |
| 23 | 0032 | КорпусHOUSING | 4931466368товар | 1 | 4058546275853 | |
| 24 | 0033 | Резиновый колпачокRUBBER CAP | 561993001товар | 1 | 4002395854936 | |
| 25 | 0034 | Clamping sleeveCLAMPING SLEEVE | 522172001товар | 1 | 4002395854295 | |
| 26 | 0035 | Пружина кольцоSPRING RING | 672631001товар | 1 | — | |
| 27 | 0036 | Retaining кольцоRETAINING RING | 633521001товар | 1 | 4002395856237 | |
| 28 | 0037 | ШарикBALL | 4931453606товар | 1 | 4002395143832 | |
| 29 | 0038 | ПластинаPLATE | 632399001товар | 1 | 4002395856275 | |
| 30 | 0039 | ПружинаSPRING | 4931453607товар | 1 | 4002395143849 | |
| 31 | 0040 | Крышка редуктораGEAR BOX COVER | 4931466382товар | 1 | 4058546275990 | |
| 32 | 0041 | Compensating шайбаCOMPENSATING WASHER | 633514001товар | 1 | 4002395856244 | |
| 33 | 0042 | Игольчатый подшипникNEEDLE BEARING | 4931454446товар | 1 | 4058546008741 | |
| 34 | 0043 | BushBUSH | 4931454445товар | 1 | 4058546008734 | |
| 35 | 0044 | Игольчатый подшипникNEEDLE BEARING | 4931454447товар | 1 | 4058546008758 | |
| 36 | 0045 | ШпиндельSPINDLE | 4931454461товар | 1 | — | |
| 37 | 0046 | ШайбаWASHER | 633517001товар | 1 | 4002395851331 | |
| 38 | 0047 | Coupling кольцоCOUPLING RING | 4931454460товар | 1 | 4058546008888 | |
| 39 | 0048 | Gearwheel комплектGEARWHEEL SET | 4931454459товар | 1 | 4058546008871 | |
| 40 | 0049 | ClutchCLUTCH | 4931454458товар | 1 | 4058546008864 | |
| 41 | 0050 | ШарикBALL | 611405001товар | 3 | 4002395851201 | |
| 42 | 0051 | Стопорное кольцоHOLDING RING | 4931436804товар | 1 | 4002395180431 | |
| 43 | 0052 | Stop шайбаSTOP WASHER | 4931454457товар | 1 | 4058546008857 | |
| 44 | 0053 | Уплотнительное кольцоO-RING | 4931454454товар | 1 | 4058546008826 | |
| 45 | 0054 | Snap dieSNAP DIE | 4931454455товар | 1 | 4058546008833 | |
| 46 | 0055 | Уплотнительное кольцоO-RING | 4931436819товар | 1 | 4002395179084 | |
| 47 | 0056 | ВтулкаSLEEVE | 4931472261товар | 1 | 4058546284787 | |
| 48 | 0057 | Уплотнительное кольцоO-RING | 562595001товар | 1 | 4002395850655 | |
| 49 | 0058 | ШайбаWASHER | 633518001товар | 1 | — | |
| 50 | 0059 | Уплотнительное кольцоO-RING | 4931454456товар | 1 | 4058546008840 | |
| 51 | 0060 | CirclipCIRCLIP | 672632001товар | 1 | 4002395851386 | |
| 52 | 0061 | Percussion bodyPERCUSSION BODY | 4931454453товар | 1 | 4058546008819 | |
| 53 | 0062 | Уплотнительное кольцоO-RING | 561994001товар | 1 | 4002395854943 | |
| 54 | 0063 | CylinderCYLINDER | 4931454452товар | 1 | 4058546008802 | |
| 55 | 0064 | ШайбаWASHER | 4931454451товар | 2 | 4058546008796 | |
| 56 | 0065 | БолтBOLT | 4931454450товар | 1 | 4058546008789 | |
| 57 | 0066 | ВалSHAFT | 4931466383товар | 1 | 4058546276003 | |
| 58 | 0067 | ПружинаSPRING | 4931454475товар | 1 | 4058546009038 | |
| 59 | 0068 | Coupling sleeveCOUPLING SLEEVE | 4931454474товар | 1 | 4058546009021 | |
| 60 | 0069 | Wobble пластинаWOBBLE PLATE | 4931466370товар | 1 | 4058546275877 | |
| 61 | 0070 | Worm шестерня wheelWORM GEAR WHEEL | 4931454471товар | 1 | 4058546008994 | |
| 62 | 0071 | ШайбаWASHER | 4931454470товар | 1 | 4058546008987 | |
| 63 | 0072 | Шариковый подшипникBALL BEARING | 4931454469товар | 1 | — | |
| 64 | 0073 | ВинтSCREW | 4931436821товар | 1 | 4002395179060 | |
| 65 | 0074 | BushBUSH | 4931454443товар | 1 | 4058546008710 | |
| 66 | 0075 | Фиксирующий винтLOCKING SCREW | 4931465672товар | 2 | 4058546237721 | |
| 67 | 0076 | РедукторGEAR BOX | 4931466371товар | 1 | 4058546275884 | |
| 68 | 0077 | Data пластинаDATA PLATE | 4931454440товар | 1 | 4058546008680 | |
| 69 | 0078 | FeltFELT | 4931454441товар | 1 | 4058546008697 | |
| 70 | 0079 | Уплотнительное кольцоO-RING | 4931454442товар | 1 | 4058546008703 | |
| 71 | 0080 | Шариковый подшипникBALL BEARING | 4931466372товар | 1 | 4058546275891 | |
| 72 | 0081 | ДвигательMOTOR | 4931454466товар | 1 | 4058546008949 | |
| 73 | 0082 | Шариковый подшипникBALL BEARING | 4931466373товар | 1 | 4058546275907 | |
| 74 | 0083 | Угольная щёткаCARBON BRUSH | 4931466721товар | 1 | 4058546279387 | |
| 75 | 0086 | ВыключательSWITCH | 4931454463товар | 1 | 4058546008918 | |
| 76 | 0087 | CapacitorCAPACITOR | 4931454462товар | 1 | 4058546008901 | |
| 77 | 0088 | МагнитMAGNET | 4931466385товар | 1 | 4058546276027 | |
| 78 | 0089 | RetainerRETAINER | 4931454476товар | 1 | — | |
| 79 | 0090 | Сетевой шнурPOWER CORD | 4931454477товар | 1 | 4058546009052 | |
| 80 | 0700 | КейсCARRYING CASE | 4931466379товар | 1 | 4058546275969 |
