Дрель-шуруповёрт Milwaukee PD705 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee PD705. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PD705Артикул инструмента: 4933431955Код схемы: 400043195621 позицияКатегория: Дрели и шуруповёрты

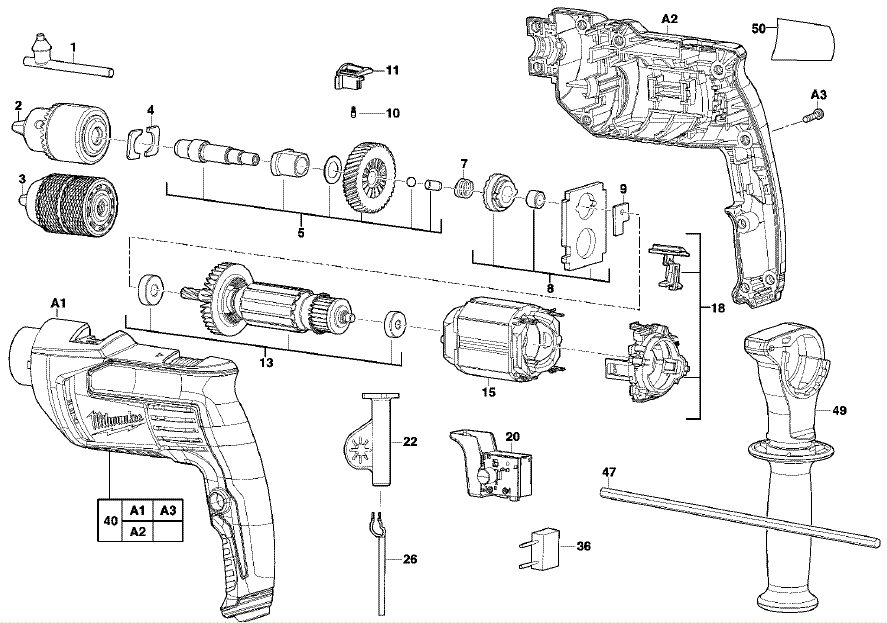

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КлючKEY | 672326001товар | 1 | 4002395828555 | |
| 2 | 0002 | ПатронCHUCK | 4931435505товар | 1 | 4002395890347 | |
| 3 | 0003 | ПатронCHUCK | 4931435506товар | 1 | 4002395890354 | |
| 4 | 0004 | FeltFELT | 4931435507товар | 2 | 4002395890361 | |
| 5 | 0005 | Ведущий валDRIVING SHAFT | 4931435508товар | 1 | 4002395890378 | |
| 6 | 0007 | Thrust collarTHRUST COLLAR | 4931435509товар | 1 | 4002395890385 | |
| 7 | 0008 | Опорная плитаBASE PLATE | 4931435510товар | 1 | 4002395890392 | |
| 8 | 0009 | StampSTAMP | 4931435511товар | 1 | 4002395891009 | |
| 9 | 0010 | КолпачокCAP | 4931435512товар | 1 | 4002395891016 | |
| 10 | 0011 | РычагLEVER | 4931435513товар | 1 | 4002395891023 | |
| 11 | 0013 | Ротор / якорьARMATURE | 4931435514товар | 1 | 4002395891030 | |
| 12 | 0015 | Статор / электрическое полеELECTRIC FIELD | 4931435515товар | 1 | 4002395891047 | |
| 13 | 0018 | КольцоRING | 4931435516товар | 1 | 4002395891054 | |
| 14 | 0020 | ВыключательSWITCH | 4931435517товар | 1 | 4002395891061 | |
| 15 | 0022 | Кабель clampCABLE CLAMP | 562023001товар | 1 | 4002395854929 | |
| 16 | 0026 | Сетевой кабельCONNECTION CABLE | 4931435518товар | 1 | 4002395891078 | |
| 17 | 0036 | CapacitorCAPACITOR | 4931435520товар | 1 | 4002395891092 | |
| 18 | 0040 | КорпусHOUSING | 4931435521товар | 1 | 4002395891702 | |
| 19 | 0047 | Rebate depth gaugeREBATE DEPTH GAUGE | 4931435522товар | 1 | 4002395891719 | |
| 20 | 0049 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435523товар | 1 | 4002395891726 | |
| 21 | 0050 | Шильдик / табличка данныхRATING PLATE | 4931435524товар | 1 | 4002395891733 |
