Дрель-шуруповёрт Milwaukee PD2E24RS — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee PD2E24RS. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PD2E24RSАртикул инструмента: 4933380462Код схемы: 400038046364 позицииКатегория: Дрели и шуруповёрты

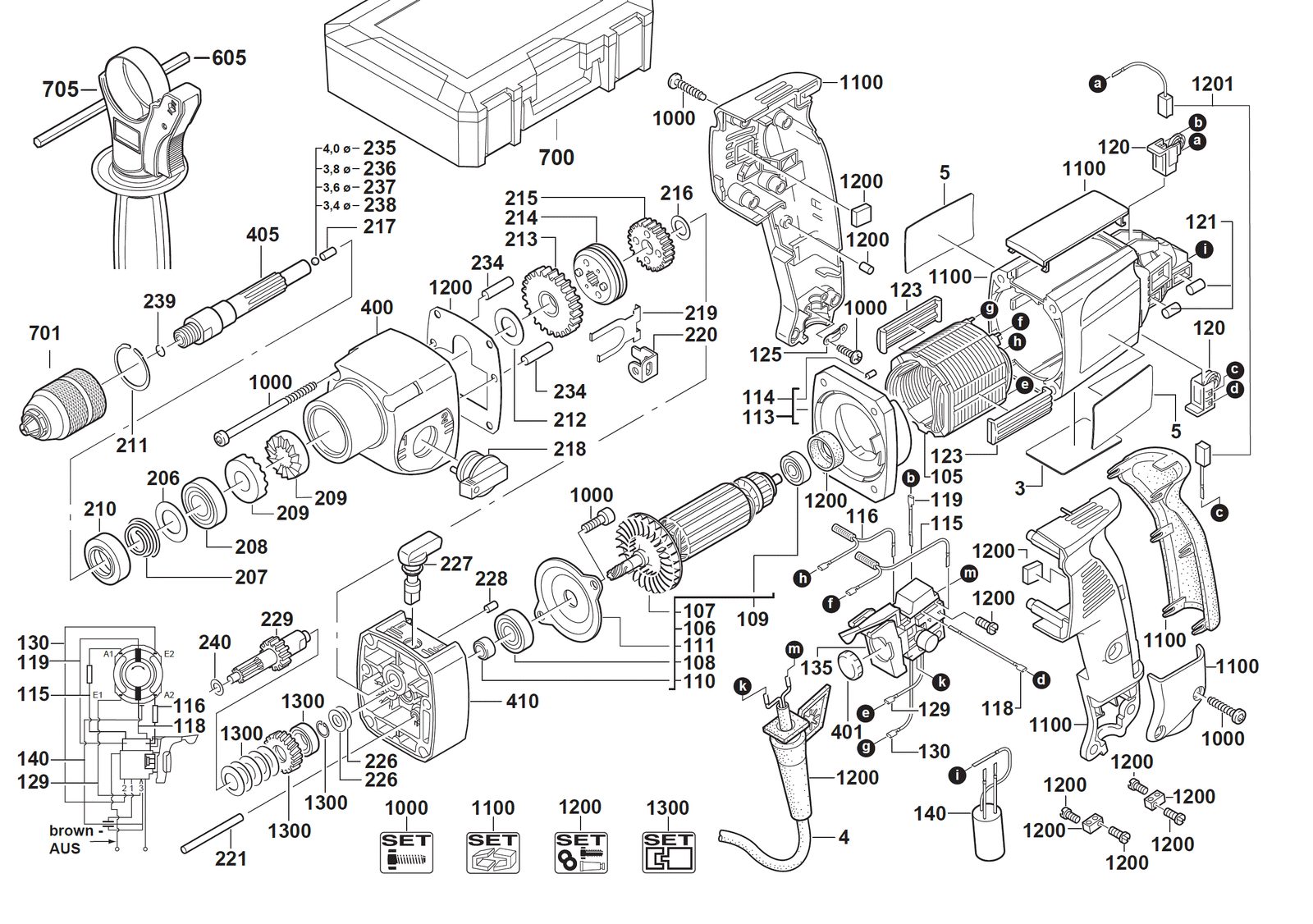

Схема инструмента
Таблица деталей — 64 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Шильдик / табличка данныхRATING PLATE | 4931380469товар | 1 | — | |
| 2 | 0004 | Сетевой кабельCONNECTION CABLE | 4931622896товар | 1 | 4002395699629 | |
| 3 | 0005 | Шильдик / табличка данныхRATING PLATE | 4931455677товар | 1 | 4002395175192 | |
| 4 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931426595товар | 1 | 4002395846139 | |
| 5 | 0106 | Ротор / якорьARMATURE | 4931442673товар | 1 | 4002395883899 | |
| 6 | 0107 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 7 | 0108 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 8 | 0109 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 9 | 0110 | ВтулкаSLEEVE | 4931302748товар | 1 | 4002395591817 | |
| 10 | 0111 | Подшипник крышкаBEARING COVER | 4931267585товар | 1 | 4002395587636 | |
| 11 | 0113 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931380470товар | 1 | 4002395689583 | |
| 12 | 0114 | Holding-down deviceHOLDING-DOWN DEVICE | 4931332524товар | 4 | 4002395614899 | |
| 13 | 0115 | WireWIRE | 4931623352товар | 1 | 4002395701582 | |
| 14 | 0116 | WireWIRE | 4931623125товар | 2 | 4002395700523 | |
| 15 | 0118 | WireWIRE | 4931623125товар | 1 | 4002395700523 | |
| 16 | 0119 | WireWIRE | 4931623126товар | 1 | 4002395700530 | |
| 17 | 0120 | Щётка держательBRUSH HOLDER | 4931382268товар | 2 | 4002395690961 | |
| 18 | 0121 | RollROLL | 4931623123товар | 4 | 4002395700509 | |
| 19 | 0123 | Centering ledgeCENTERING LEDGE | 4931326971товар | 2 | 4002395607921 | |
| 20 | 0125 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 21 | 0129 | WireWIRE | 4931623127товар | 1 | 4002395700547 | |
| 22 | 0130 | WireWIRE | 4931623196товар | 1 | 4002395700967 | |
| 23 | 0135 | Выключатель boardSWITCH BOARD | 4931417945товар | 1 | 4002395852062 | |
| 24 | 0140 | CapacitorCAPACITOR | 4931311062товар | 1 | 4002395594818 | |
| 25 | 0206 | DiscDISC | 4931621809товар | 1 | 4002395696048 | |
| 26 | 0207 | Pressure пружинаPRESSURE SPRING | 4931267406товар | 1 | 4002395587421 | |
| 27 | 0208 | Шариковый подшипникBALL BEARING | 4931891058товар | 1 | 4002395706303 | |
| 28 | 0209 | Percussion sleevePERCUSSION SLEEVE | 4931267571товар | 2 | 4002395587599 | |
| 29 | 0210 | Уплотнение кольцоSEAL RING | 4931267522товар | 1 | 4002395587537 | |
| 30 | 0211 | Фиксирующий кольцоLOCKING RING | 4931890311товар | 1 | 4002395706297 | |
| 31 | 0212 | DiscDISC | 4931621647товар | 1 | 4002395695737 | |
| 32 | 0213 | Drill шпиндель wheelDRILL SPINDLE WHEEL | 4931426230товар | 1 | 4002395905782 | |
| 33 | 0214 | Shift кольцо compl.SHIFT RING COMPL. | 4931307130товар | 1 | 4002395593064 | |
| 34 | 0215 | Drill шпиндель wheelDRILL SPINDLE WHEEL | 4931426231товар | 1 | 4002395905799 | |
| 35 | 0216 | DiscDISC | 4931621679товар | 1 | 4002395695799 | |
| 36 | 0217 | ШтифтPIN | 4931805526товар | 1 | 4002395706051 | |
| 37 | 0218 | Выключатель leverSWITCH LEVER | 4931339525товар | 1 | 4002395623297 | |
| 38 | 0219 | Retaining пружинаRETAINING SPRING | 4931307118товар | 1 | 4002395593057 | |
| 39 | 0220 | Выключатель leverSWITCH LEVER | 4931267576товар | 1 | 4002395587605 | |
| 40 | 0221 | ШтифтPIN | 4931621731товар | 1 | 4002395695850 | |
| 41 | 0226 | ШайбаWASHER | 4931623164товар | 2 | 4002395700790 | |
| 42 | 0227 | Выключатель leverSWITCH LEVER | 4931339526товар | 1 | 4002395623303 | |
| 43 | 0228 | ШтифтPIN | 4931621770товар | 1 | 4002395695966 | |
| 44 | 0229 | Reduction шестерняREDUCTION GEAR | 4931342887товар | 1 | 4002395629077 | |
| 45 | 0234 | ШтифтPIN | 4931621732товар | 2 | 4002395695867 | |
| 46 | 0235 | ШарикBALL | 4931805390товар | 1 | 4002395706013 | |
| 47 | 0236 | ШарикBALL | 4931621735товар | 1 | 4002395695881 | |
| 48 | 0237 | ШарикBALL | 4931621736товар | 1 | 4002395695898 | |
| 49 | 0238 | ШарикBALL | 4931621737товар | 1 | 4002395695904 | |
| 50 | 0239 | Кольцо пружинаRING SPRING | 4931302074товар | 1 | 4002395591602 | |
| 51 | 0240 | DiscDISC | 4931621715товар | 1 | 4002395695836 | |
| 52 | 0400 | РедукторGEAR BOX | 4931380476товар | 1 | 4002395689637 | |
| 53 | 0401 | Комплект wheelSET WHEEL | 4931356599товар | 1 | 4002395647644 | |
| 54 | 0405 | Drill шпиндельDRILL SPINDLE | 4931307039товар | 1 | 4002395593019 | |
| 55 | 0410 | Подшипник end пластинаBEARING END PLATE | 4931380475товар | 1 | 4002395689620 | |
| 56 | 0605 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 57 | 0700 | КейсCARRYING CASE | 4931415325товар | 1 | 4002395825769 | |
| 58 | 0701 | Keyless патрон 1.0-13 1/2x20-1pcKeyless Chuck 1.0-13 1/2x20-1pc | 4932364266товар | 1 | 4002395334063 | |
| 59 | 1000 | Комплект болтовBOLT SET | 4931364668товар | 1 | 4002395664757 | |
| 60 | 1100 | BodyBODY | 4931380477товар | 1 | 4002395689644 | |
| 61 | 1200 | Maintenance комплектMAINTENANCE SET | 4931347472товар | 1 | 4002395636303 | |
| 62 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931392596товар | 1 | 4002395740512 | |
| 63 | 1300 | Coupling комплектCOUPLING SET | 4931347492товар | 1 | 4002395636334 | |
| 64 | 0705 | Рукоятка phe p1 a/mHANDLE PHE P1 A/M | 4932373725товар | 1 | 4002395352647 |
