Дрель-шуруповёрт Milwaukee PD2E22R — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee PD2E22R. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PD2E22RАртикул инструмента: 4933419570Код схемы: 400041957122 позицииКатегория: Дрели и шуруповёрты

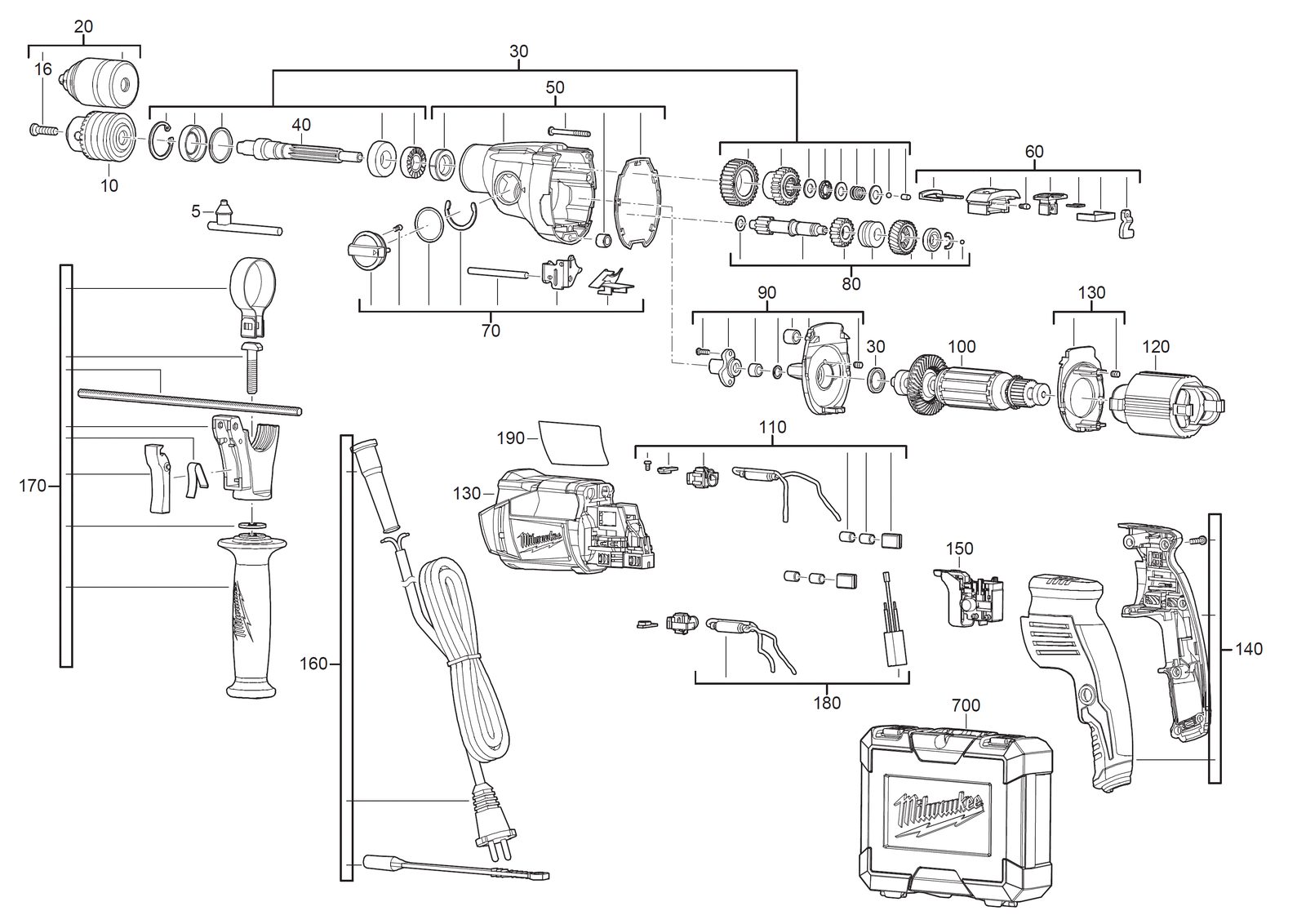

Схема инструмента
Таблица деталей — 22 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0005 | КлючKEY | 690176004товар | 1 | 4002395841981 | |
| 2 | 0010 | Theeth патронTHEETH CHUCK | 4931473013товар | 1 | 4058546333157 | |
| 3 | 0016 | ВинтSCREW | 5131001845товар | 1 | 4058546083502 | |
| 4 | 0020 | ПатронCHUCK | 200170003товар | 1 | 4002395799084 | |
| 5 | 0030 | Комплект шестерёнGEAR KIT | 4931435285товар | 1 | 4002395899838 | |
| 6 | 0040 | ВалSHAFT | 200170026товар | 1 | 4002395799220 | |
| 7 | 0050 | РедукторGEAR BOX | 4931435286товар | 1 | 4002395899845 | |
| 8 | 0060 | РычагLEVER | 4931435287товар | 1 | — | |
| 9 | 0070 | РычагLEVER | 4931435288товар | 1 | 4002395900626 | |
| 10 | 0080 | Комплект шестерёнGEAR KIT | 200170008товар | 1 | 4002395799138 | |
| 11 | 0090 | Шестерня endplateGEAR ENDPLATE | 200170009товар | 1 | 4002395799145 | |
| 12 | 0100 | Ротор / якорьARMATURE | 4931435289товар | 1 | 4002395899852 | |
| 13 | 0110 | Комплект угольных щётокCARBON BRUSH SET | 4931435291товар | 1 | 4002395899876 | |
| 14 | 0120 | Статор / электрическое полеELECTRIC FIELD | 4931435293товар | 1 | 4002395899890 | |
| 15 | 0130 | Корпус двигателяMOTOR HOUSING | 4931435295товар | 1 | 4002395900510 | |
| 16 | 0140 | Комплект рукояткиHANDLE SET | 4931435296товар | 1 | 4002395900527 | |
| 17 | 0150 | ВыключательSWITCH | 4931435297товар | 1 | 4002395900534 | |
| 18 | 0160 | Сетевой кабельCONNECTION CABLE | 4931435299товар | 1 | — | |
| 19 | 0170 | Комплект рукояткиHANDLE SET | 4931435302товар | 1 | 4002395900589 | |
| 20 | 0180 | CapacitorCAPACITOR | 4931435303товар | 1 | 4002395900596 | |
| 21 | 0190 | Шильдик / табличка данныхRATING PLATE | 4931435304товар | 1 | 4002395901203 | |
| 22 | 0700 | КейсCARRYING CASE | 4931435307товар | 1 | — |
