Перфоратор Milwaukee PCE3 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee PCE3. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: PCE3Артикул инструмента: 4933384300Код схемы: 4000432364111 позицийКатегория: Перфораторы и отбойные молотки

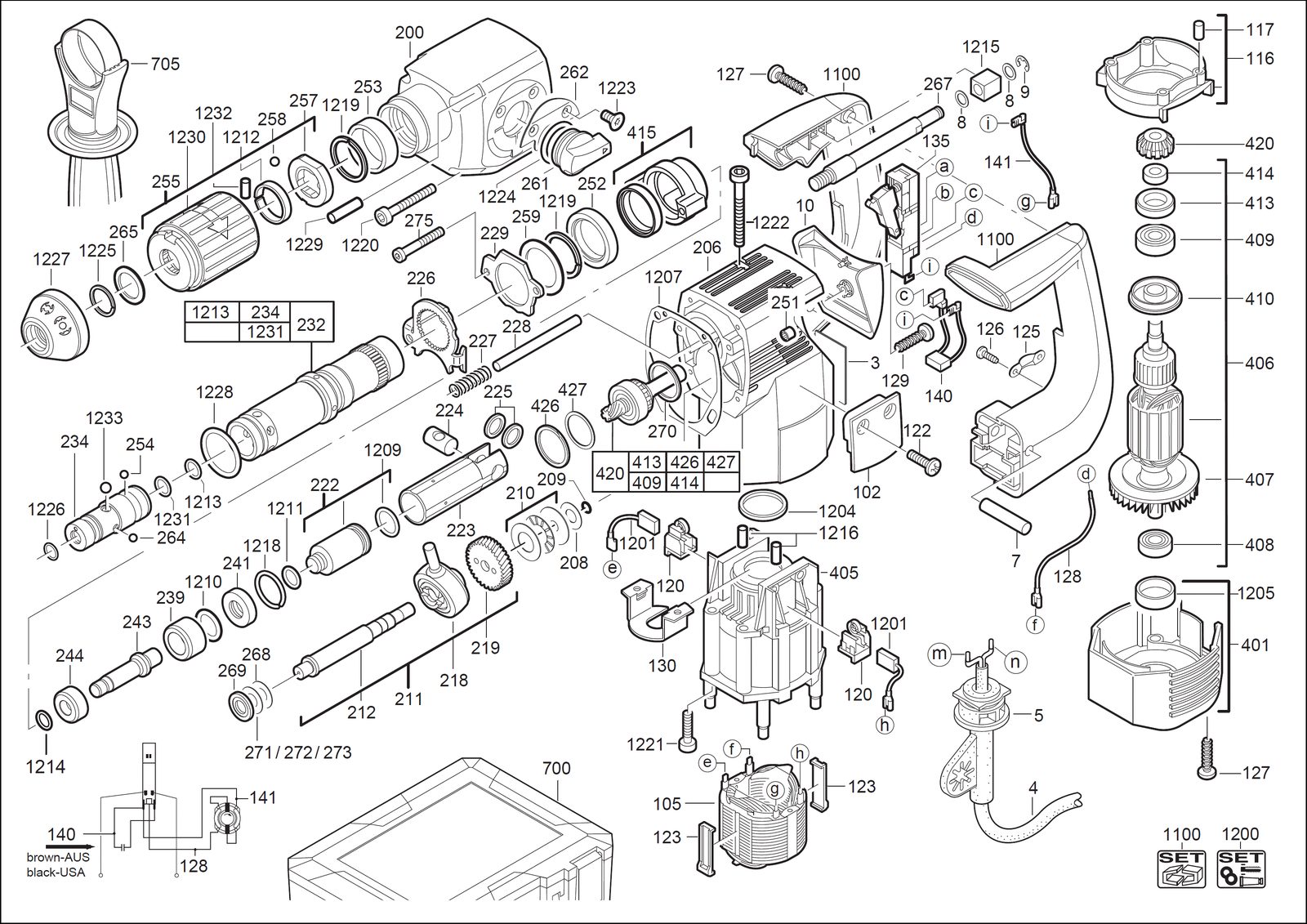

Схема инструмента
Таблица деталей — 111 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Шильдик / табличка данныхRATING PLATE | 4931468126товар | 1 | 4058546269180 | |
| 2 | 0004 | Сетевой кабельCONNECTION CABLE | 4931250832товар | 1 | 4002395586042 | |
| 3 | 0005 | Защитная крышкаPROTECTING COVER | 4931392174товар | 1 | 4002395772872 | |
| 4 | 0007 | Grooved dowel штифтGROOVED DOWEL PIN | 4931623456товар | 1 | 4002395702251 | |
| 5 | 0008 | ШайбаWASHER | 4931623094товар | 2 | 4002395700370 | |
| 6 | 0009 | ШайбаWASHER | 4931621834товар | 1 | 4002395696185 | |
| 7 | 0010 | Крышка редуктораGEAR BOX COVER | 4931360377товар | 1 | 4002395655694 | |
| 8 | 0102 | Защитный колпачокPROTECTIVE CAP | 4931360518товар | 1 | 4002395655991 | |
| 9 | 0105 | Статор / электрическое полеELECTRIC FIELD | 4931442735товар | 1 | 4002395883967 | |
| 10 | 0116 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931353230товар | 1 | 4002395641390 | |
| 11 | 0117 | Holding-down deviceHOLDING-DOWN DEVICE | 4931405705товар | 4 | 4002395799831 | |
| 12 | 0120 | Щётка держательBRUSH HOLDER | 4931382268товар | 2 | 4002395690961 | |
| 13 | 0122 | ВинтSCREW | 4931624518товар | 4 | 4002395757398 | |
| 14 | 0123 | Centering ledgeCENTERING LEDGE | 4931342808товар | 2 | 4002395628612 | |
| 15 | 0125 | Кабель collarCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 16 | 0126 | ВинтSCREW | 4931624516товар | 1 | 4002395757374 | |
| 17 | 0127 | Винт n874101-1 shr h-k4x18 t15SCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 7 | 4002395757367 | |
| 18 | 0128 | WireWIRE | 4931623541товар | 1 | 4002395702756 | |
| 19 | 0129 | ВинтSCREW | 4931622153товар | 1 | 4002395696901 | |
| 20 | 0130 | Подшипник крышкаBEARING COVER | 4931356869товар | 1 | 4002395648214 | |
| 21 | 0135 | Выключатель boardSWITCH BOARD | 4931384292товар | 1 | 4002395735402 | |
| 22 | 0140 | CapacitorCAPACITOR | 4931624270товар | 1 | 4002395725977 | |
| 23 | 0141 | WireWIRE | 4931624269товар | 1 | 4002395725991 | |
| 24 | 0200 | РедукторGEAR BOX | 4931384312товар | 1 | 4002395735433 | |
| 25 | 0206 | РедукторGEAR BOX | 4931382948товар | 1 | 4002395711109 | |
| 26 | 0208 | ШайбаWASHER | 4931623637товар | 1 | 4002395703159 | |
| 27 | 0209 | O-ring n874701 5x1O-RING N874701 5X1 | 4931941082товар | 1 | 4002395706945 | |
| 28 | 0210 | Thrust подшипникTHRUST BEARING | 4931360041товар | 1 | 4002395654970 | |
| 29 | 0211 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931384313товар | 1 | 4002395735105 | |
| 30 | 0212 | Reduct. шестерня валREDUCT. GEAR SHAFT | 4931417725товар | 1 | 4002395839537 | |
| 31 | 0218 | Wobble driveWOBBLE DRIVE | 4931384560товар | 1 | 4002395721733 | |
| 32 | 0219 | Reduction шестерняREDUCTION GEAR | 4931426240товар | 1 | 4002395905836 | |
| 33 | 0222 | Percussion bodyPERCUSSION BODY | 4931455432товар | 1 | 4002395176502 | |
| 34 | 0223 | CylinderCYLINDER | 4931384279товар | 1 | 4002395717262 | |
| 35 | 0224 | Cylindrical болтCYLINDRICAL BOLT | 4931331623товар | 1 | 4002395613601 | |
| 36 | 0225 | ШайбаWASHER | 4931400589товар | 2 | 4002395765980 | |
| 37 | 0226 | Фиксирующий pieceLOCKING PIECE | 4931384316товар | 1 | 4002395719983 | |
| 38 | 0227 | Pressure пружинаPRESSURE SPRING | 4931384293товар | 1 | 4002395735099 | |
| 39 | 0228 | ШтифтPIN | 4931623081товар | 1 | 4002395700332 | |
| 40 | 0229 | Latch пластинаLATCH PLATE | 4931331787товар | 1 | 4002395613908 | |
| 41 | 0232 | ШпиндельSPINDLE | 4931392170товар | 1 | 4002395732371 | |
| 42 | 0234 | ПереходникADAPTER | 4931409762товар | 1 | 4002395834693 | |
| 43 | 0239 | Stop шайбаSTOP WASHER | 4931409839товар | 1 | 4002395839575 | |
| 44 | 0241 | Core lifter кольцоCORE LIFTER RING | 4931409775товар | 1 | 4002395841370 | |
| 45 | 0243 | Snap dieSNAP DIE | 4931384284товар | 1 | 4002395718320 | |
| 46 | 0244 | Stop шайбаSTOP WASHER | 4931384283товар | 1 | 4002395735051 | |
| 47 | 0251 | Игольчатый подшипникNEEDLE BEARING | 4931219424товар | 2 | 4002395583874 | |
| 48 | 0252 | SpacerSPACER | 4931409776товар | 1 | 4002395841578 | |
| 49 | 0253 | Стопорное кольцоHOLDING RING | 4931426165товар | 1 | 4002395841448 | |
| 50 | 0254 | ШарикBALL | 4931805437товар | 6 | 4002395706037 | |
| 51 | 0255 | Комплект sleeveSET SLEEVE | 4931384299товар | 1 | 4002395722549 | |
| 52 | 0257 | Jumper кольцоJUMPER RING | 4931417929товар | 1 | 4002395846504 | |
| 53 | 0258 | ШарикBALL | 4931805413товар | 1 | 4002395706020 | |
| 54 | 0259 | ШайбаWASHER | 4931623199товар | 1 | 4002395700998 | |
| 55 | 0261 | Выключатель рукояткаSWITCH HANDLE | 4931392506товар | 1 | 4002395739318 | |
| 56 | 0262 | Latch пластинаLATCH PLATE | 4931379108товар | 1 | 4002395685752 | |
| 57 | 0264 | ШарикBALL | 4931805413товар | 1 | 4002395706020 | |
| 58 | 0265 | DiscDISC | 4931624280товар | 1 | 4002395731312 | |
| 59 | 0267 | БолтBOLT | 4931392501товар | 1 | 4002395738625 | |
| 60 | 0268 | Disc n874237DISC N874237 | 4931624096товар | 1 | 4002395705528 | |
| 61 | 0269 | SpacerSPACER | 4931379420товар | 1 | 4002395686773 | |
| 62 | 0270 | Supporting пластинаSUPPORTING PLATE | 4931409756товар | 1 | 4002395905775 | |
| 63 | 0271 | Disc n874237DISC N874237 | 4931624098товар | 1 | 4002395705542 | |
| 64 | 0272 | Disc n874237DISC N874237 | 4931624097товар | 1 | 4002395705535 | |
| 65 | 0273 | Disc n874237DISC N874237 | 4931624096товар | 1 | 4002395705528 | |
| 66 | 0275 | ВинтSCREW | 4931624282товар | 2 | 4002395732104 | |
| 67 | 0401 | Двигатель крышкаMOTOR COVER | 4931360732товар | 1 | 4002395656301 | |
| 68 | 0405 | Корпус двигателяMOTOR HOUSING | 4931384337товар | 1 | 4002395718429 | |
| 69 | 0406 | Ротор / якорьARMATURE | 4931449969товар | 1 | 4002395171705 | |
| 70 | 0407 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 71 | 0408 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931341740товар | 1 | 4002395626991 | |
| 72 | 0409 | Шариковый подшипникBALL BEARING | 4931624101товар | 1 | 4002395705566 | |
| 73 | 0410 | Insulating discINSULATING DISC | 4931353260товар | 1 | 4002395641482 | |
| 74 | 0413 | Уплотнение кольцоSEAL RING | 4931442301товар | 1 | 4002395888955 | |
| 75 | 0414 | SpacerSPACER | 4931353238товар | 1 | 4002395641413 | |
| 76 | 0415 | BushingBUSHING | 4931384557товар | 1 | 4002395772704 | |
| 77 | 0420 | Pinion валPINION SHAFT | 4931432300товар | 1 | 4002395898763 | |
| 78 | 0426 | Фиксирующий кольцоLOCKING RING | 4931616614товар | 1 | 4002395694624 | |
| 79 | 0427 | Disc n874237 a16,1x26x1DISC N874237 A16,1X26X1 | 4931622564товар | 1 | 4002395698417 | |
| 80 | 0700 | КейсCARRYING CASE | 4931415335товар | 1 | 4002395827961 | |
| 81 | 0705 | Дополнительная рукояткаAUXILIARY HANDLE | 4931417907товар | 1 | 4002395846375 | |
| 82 | 1100 | Рукоятка compl.HANDLE COMPL. | 4931384324товар | 1 | 4002395723300 | |
| 83 | 1200 | Maintenance комплектMAINTENANCE SET | 4931384311товар | 1 | 4002395717088 | |
| 84 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931369477товар | 1 | 4002395673476 | |
| 85 | 1204 | Уплотнительное кольцоO-RING | 4931623124товар | 1 | 4002395700516 | |
| 86 | 1205 | Резиновый sleeveRUBBER SLEEVE | 4931360781товар | 1 | 4002395656479 | |
| 87 | 1207 | УплотнениеSEAL | 4931392504товар | 1 | 4002395739127 | |
| 88 | 1209 | Уплотнение кольцоSEAL RING | 4931379705товар | 1 | 4002395687381 | |
| 89 | 1210 | Уплотнение кольцоSEAL RING | 4931624492товар | 1 | 4002395753529 | |
| 90 | 1211 | Уплотнение кольцоSEAL RING | 4931624226товар | 1 | 4002395717125 | |
| 91 | 1212 | ПружинаSPRING | 4931321064товар | 1 | 4002395602865 | |
| 92 | 1213 | Уплотнение кольцо n874701 12x1,5SEAL RING N874701 12X1,5 | 4931624322товар | 1 | 4002395739851 | |
| 93 | 1214 | Уплотнение кольцоSEAL RING | 4931624227товар | 1 | 4002395717132 | |
| 94 | 1215 | Damping elementDAMPING ELEMENT | 4931392502товар | 1 | 4002395738618 | |
| 95 | 1216 | Holding-down deviceHOLDING-DOWN DEVICE | 4931331549товар | 1 | 4002395613465 | |
| 96 | 1218 | КольцоRING | 4931623636товар | 1 | 4002395703142 | |
| 97 | 1219 | Пружина кольцоSPRING RING | 4931945764товар | 2 | 4002395707317 | |
| 98 | 1220 | ВинтSCREW | 4931623521товар | 4 | 4002395702619 | |
| 99 | 1221 | ВинтSCREW | 4931623520товар | 4 | 4002395702602 | |
| 100 | 1222 | ВинтSCREW | 4931623519товар | 2 | 4002395702596 | |
| 101 | 1223 | ВинтSCREW | 4931379109товар | 2 | 4002395685769 | |
| 102 | 1224 | Уплотнительное кольцоO-RING | 4931623293товар | 1 | 4002395701209 | |
| 103 | 1225 | Пружина кольцоSPRING RING | 4931622874товар | 1 | 4002395699568 | |
| 104 | 1226 | Уплотнение кольцоSEAL RING | 4931624493товар | 1 | 4002395755318 | |
| 105 | 1227 | Резиновый колпачокRUBBER CAP | 4931384925товар | 1 | 4002395731046 | |
| 106 | 1228 | Уплотнение кольцо n874701 12x1,5SEAL RING N874701 12X1,5 | 4931624225товар | 1 | 4002395735181 | |
| 107 | 1229 | Grease retain.plugGREASE RETAIN.PLUG | 4931392505товар | 1 | — | |
| 108 | 1230 | Комплект sleeveSET SLEEVE | 4931384295товар | 1 | 4002395735419 | |
| 109 | 1231 | Holding discHOLDING DISC | 4931392528товар | 1 | 4002395739844 | |
| 110 | 1232 | Holding-down deviceHOLDING-DOWN DEVICE | 4931307423товар | 1 | 4002395593316 | |
| 111 | 1233 | ШарикBALL | 4931624303товар | 2 | 4002395736386 |
