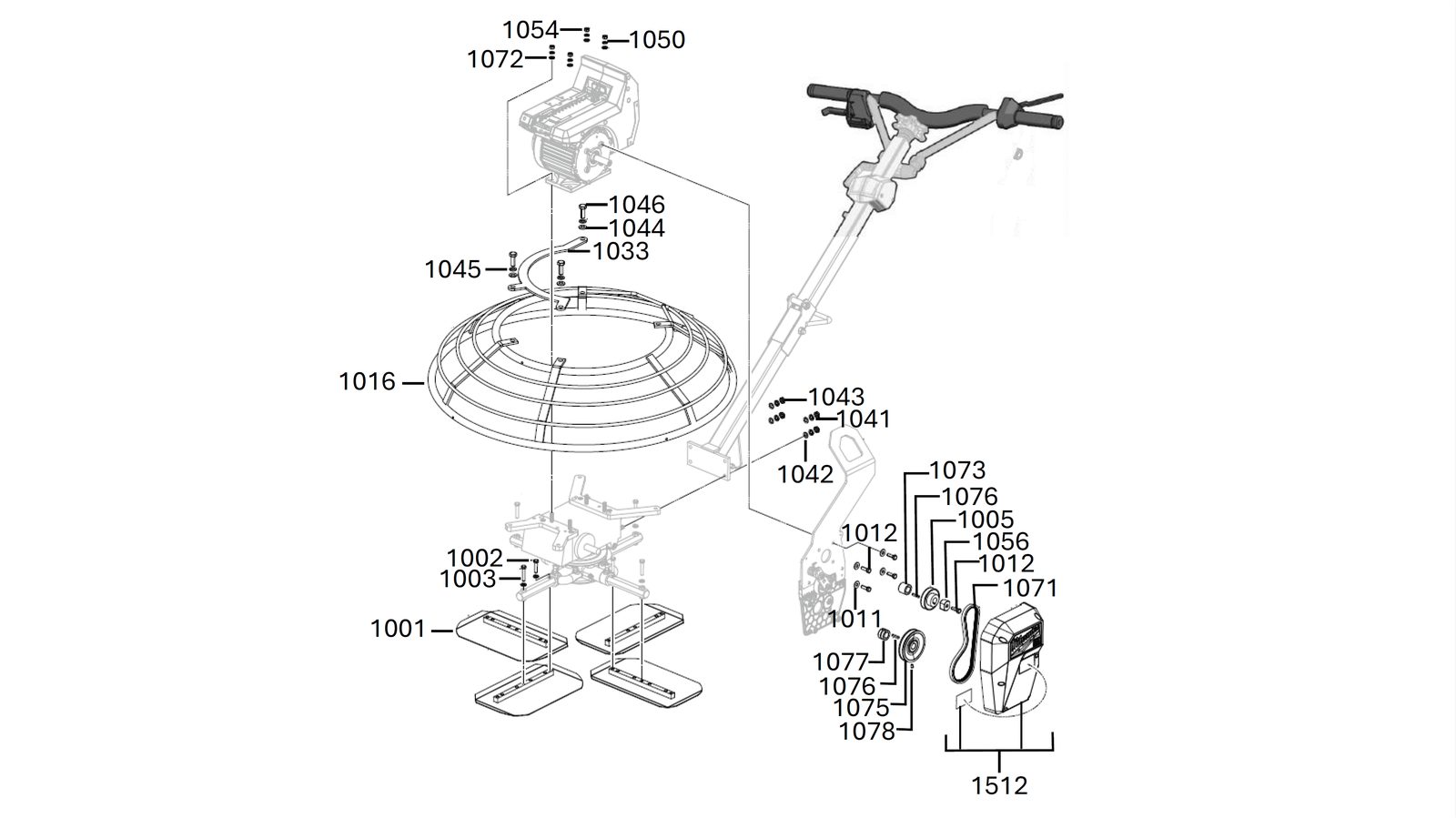

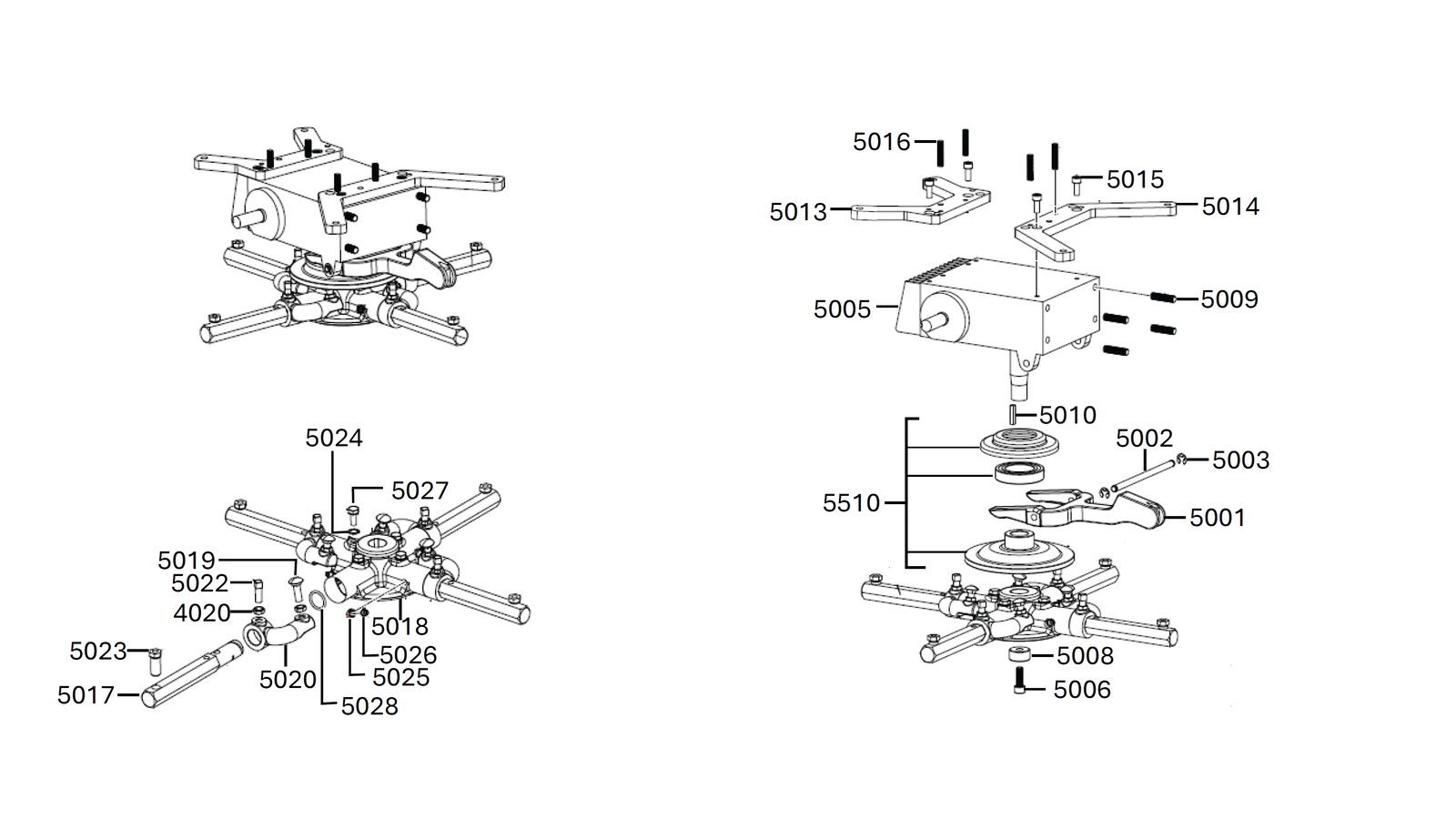

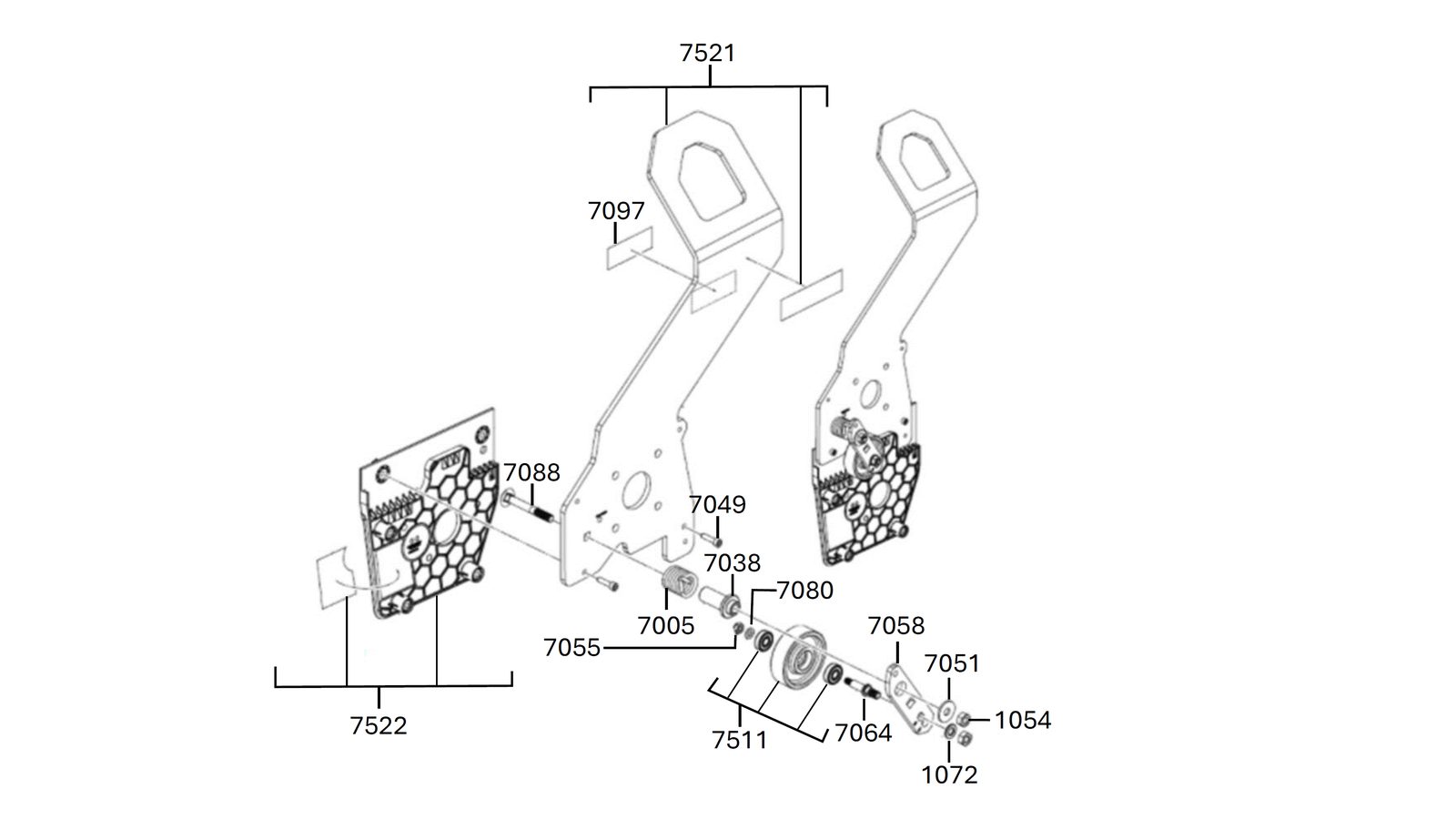

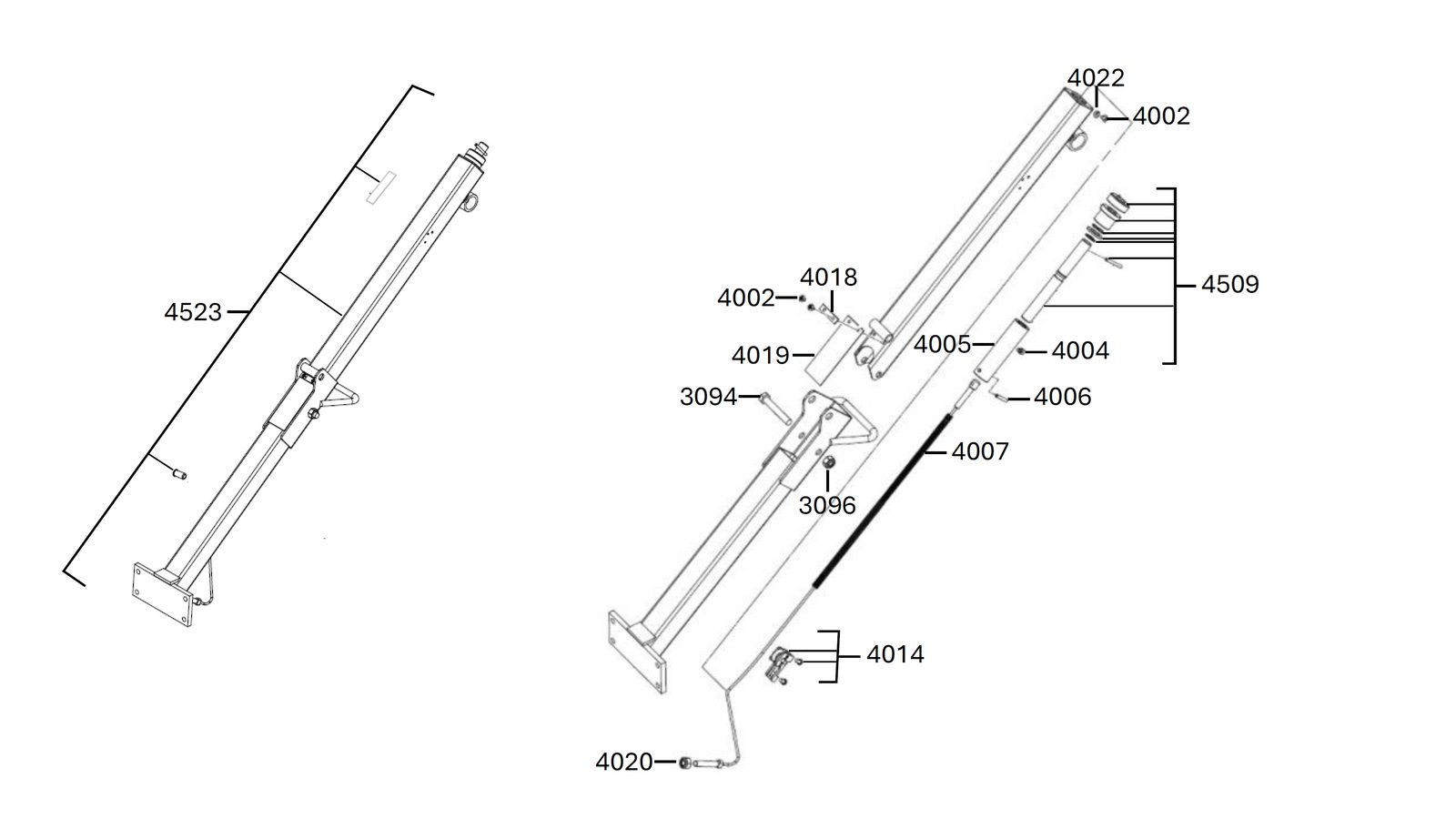

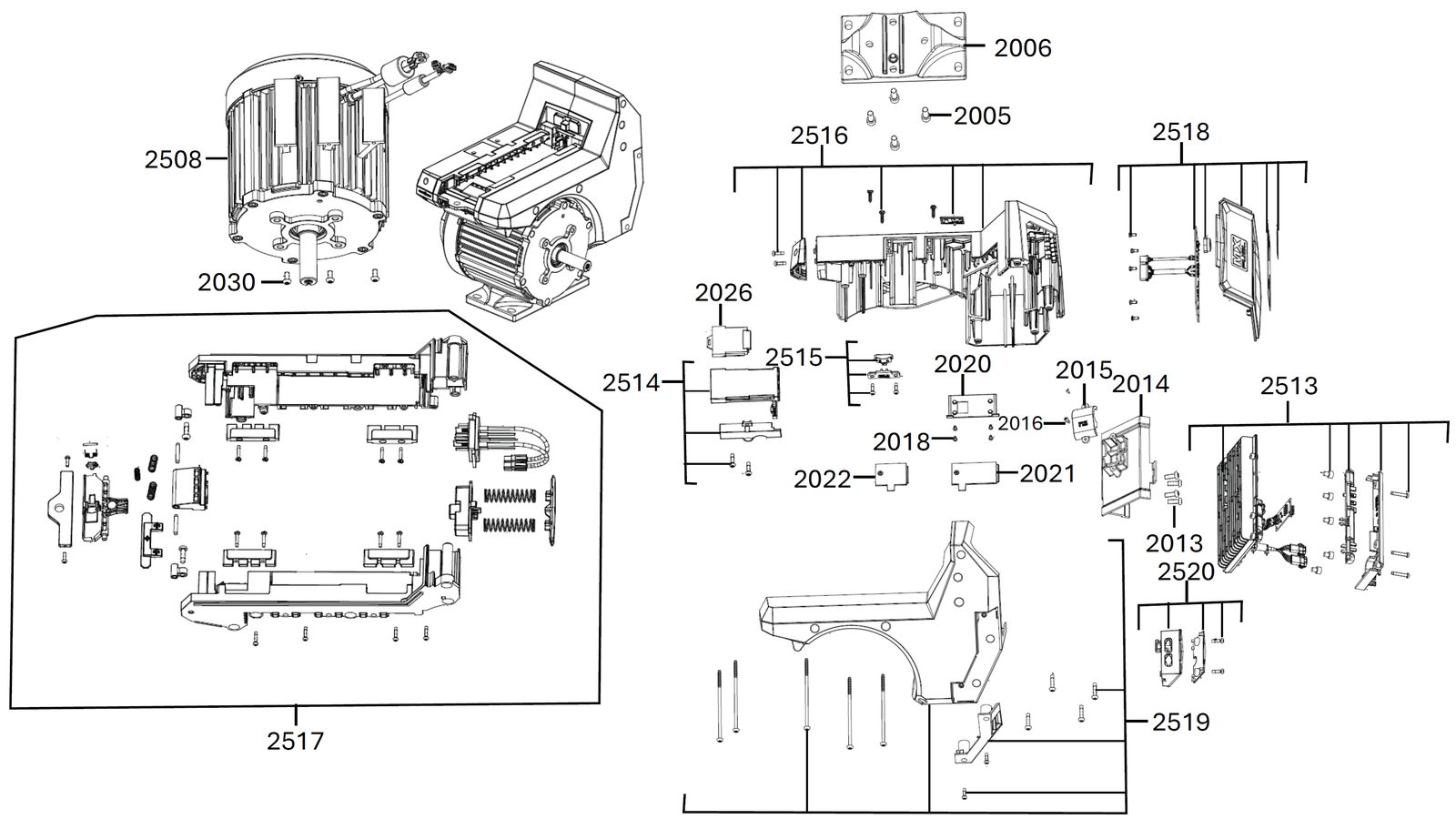

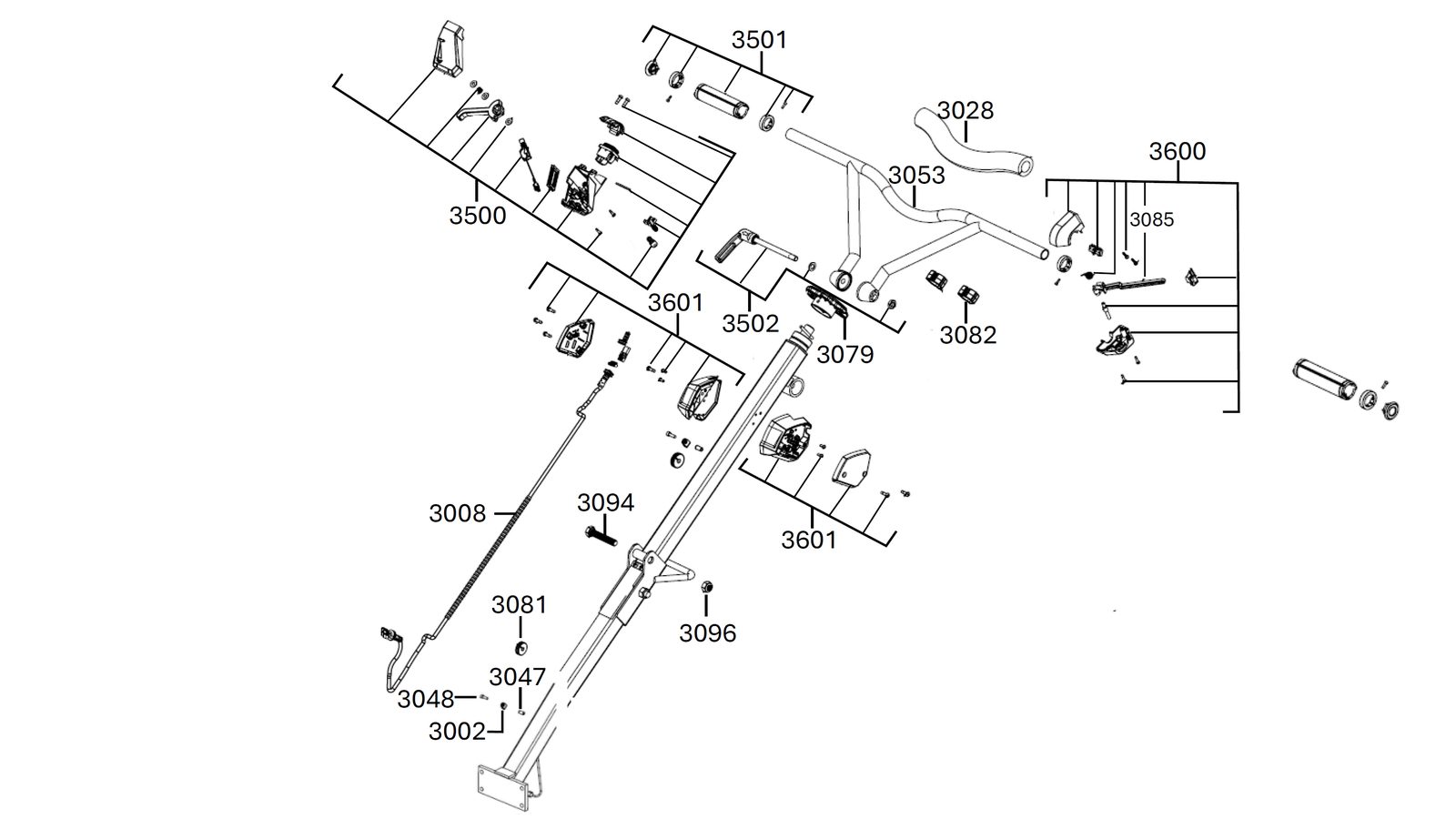

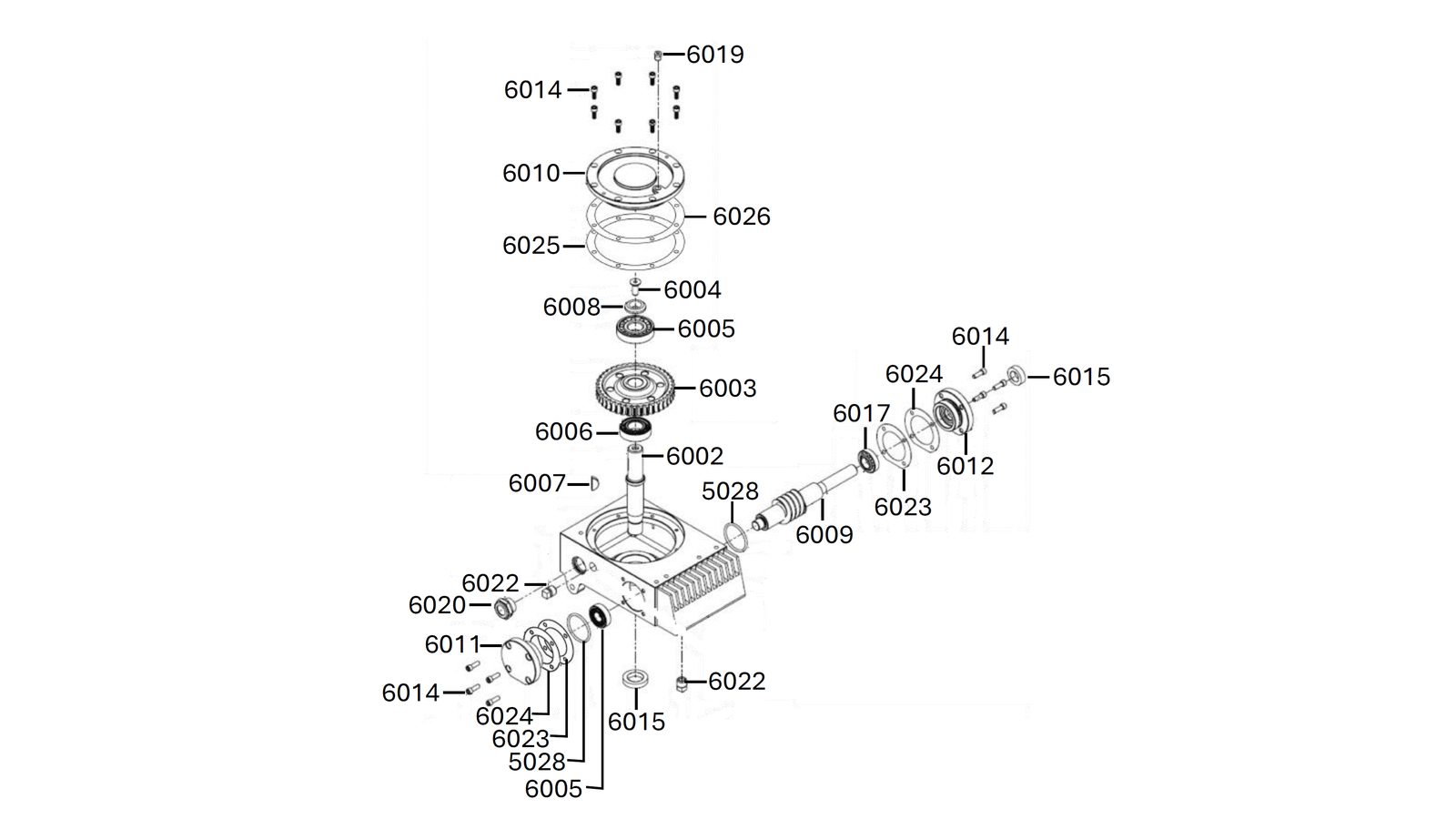

Инструмент Milwaukee MXFWBT90-0 — взрыв-схема
Сервисная страница: Инструмент Milwaukee MXFWBT90-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFWBT90-0Артикул инструмента: 4933498326Код схемы: 4000503410132 позицииКатегория: Прочий инструмент Milwaukee
Таблица деталей — 132 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1001 | Mxfwbt90 900mm trowel blades 4 pcs комплектMXFWBT90 900mm Trowel Blades 4 pcs Set | 4932498920товар | 1 | 4058546527891 | |
| 2 | 1002 | ВинтSCREW | 4931507397товар | 4 | 4058546599089 | |
| 3 | 1003 | ВинтSCREW | 4931507398товар | 4 | 4058546599096 | |
| 4 | 1005 | ШкивPULLEY | 4931507399товар | 1 | 4058546599102 | |
| 5 | 1011 | ШайбаWASHER | 4931507276товар | 4 | 4058546597870 | |
| 6 | 1012 | БолтBOLT | 4931507277товар | 5 | 4058546597887 | |
| 7 | 1016 | КольцоRING | 4931507400товар | 1 | 4058546599119 | |
| 8 | 1033 | Защитный кожухGUARD | 4931507401товар | 1 | 4058546599126 | |
| 9 | 1041 | ШайбаWASHER | 4931507278товар | 4 | 4058546597894 | |
| 10 | 1042 | ШайбаWASHER | 4931507279товар | 4 | 4058546597900 | |
| 11 | 1043 | ГайкаNUT | 4931507280товар | 4 | 4058546597917 | |
| 12 | 1044 | ШайбаWASHER | 4931507402товар | 4 | 4058546599133 | |
| 13 | 1045 | ШайбаWASHER | 4931507403товар | 4 | 4058546599140 | |
| 14 | 1046 | ВинтSCREW | 4931507404товар | 4 | 4058546599157 | |
| 15 | 1050 | ШайбаWASHER | 4931507281товар | 4 | 4058546597924 | |
| 16 | 1054 | ГайкаNUT | 4931507282товар | 8 | 4058546597931 | |
| 17 | 1056 | SpacerSPACER | 4931507283товар | 1 | 4058546597948 | |
| 18 | 1071 | РеменьBELT | 4931507405товар | 1 | 4058546599164 | |
| 19 | 1072 | ШайбаWASHER | 4931494491товар | 5 | 4058546470630 | |
| 20 | 1073 | SpacerSPACER | 4931507406товар | 1 | 4058546599171 | |
| 21 | 1075 | ШкивPULLEY | 4931507275товар | 1 | 4058546597863 | |
| 22 | 1076 | КлючKEY | 4931507289товар | 1 | 4058546598006 | |
| 23 | 1077 | SpacerSPACER | 4931507407товар | 1 | 4058546599188 | |
| 24 | 1078 | ВинтSCREW | 4931507284товар | 1 | 4058546597955 | |
| 25 | 1512 | Защитный кожухGUARD | 4931507290товар | 1 | 4058546598013 | |
| 26 | 2005 | ВинтSCREW | 4931507291товар | 4 | 4058546598020 | |
| 27 | 2006 | Mounting bracketMOUNTING BRACKET | 4931507292товар | 1 | 4058546598037 | |
| 28 | 2013 | ВинтSCREW | 4931507293товар | 4 | 4058546598044 | |
| 29 | 2014 | ДержательHOLDER | 4931507294товар | 1 | 4058546598051 | |
| 30 | 2015 | КрышкаCOVER | 4931507295товар | 1 | 4058546598068 | |
| 31 | 2016 | ВинтSCREW | 4931507296товар | 2 | 4058546598075 | |
| 32 | 2018 | ВинтSCREW | 4931507297товар | 4 | 4058546598082 | |
| 33 | 2020 | Support bracketSUPPORT BRACKET | 4931507298товар | 1 | 4058546598099 | |
| 34 | 2021 | КрышкаCOVER | 4931507299товар | 1 | 4058546598105 | |
| 35 | 2022 | КрышкаCOVER | 4931507300товар | 1 | 4058546598112 | |
| 36 | 2026 | Insert cardINSERT CARD | 4931496713товар | 1 | 4058546538507 | |
| 37 | 2030 | ВинтSCREW | 4931507301товар | 3 | 4058546598129 | |
| 38 | 2508 | ДвигательMOTOR | 4931507302товар | 1 | 4058546598136 | |
| 39 | 2513 | ЭлектронныйELECTRONIC | 4931507303товар | 1 | 4058546598143 | |
| 40 | 2514 | Insert cardINSERT CARD | 4931507304товар | 1 | 4058546598150 | |
| 41 | 2515 | Battery редукторBATTERY BOX | 4931507305товар | 1 | 4058546598167 | |
| 42 | 2516 | КорпусHOUSING | 4931507306товар | 1 | 4058546598174 | |
| 43 | 2517 | Guide railGUIDE RAIL | 4931507307товар | 1 | 4058546598181 | |
| 44 | 2518 | Control panel комплектCONTROL PANEL KIT | 4931507308товар | 1 | 4058546598198 | |
| 45 | 2519 | КорпусHOUSING | 4931507309товар | 1 | 4058546598204 | |
| 46 | 2520 | КрышкаCOVER | 4931507310товар | 1 | 4058546598211 | |
| 47 | 3002 | Кабель jointCABLE JOINT | 4931507311товар | 2 | 4058546598228 | |
| 48 | 3008 | WireWIRE | 4931507312товар | 1 | 4058546598235 | |
| 49 | 3028 | Cross bracketCROSS BRACKET | 4931507313товар | 1 | 4058546598242 | |
| 50 | 3047 | ГайкаNUT | 4931507408товар | 2 | 4058546599195 | |
| 51 | 3048 | ВинтSCREW | 4931507314товар | 2 | 4058546598259 | |
| 52 | 3053 | Рукоятка barHANDLE BAR | 4931507315товар | 1 | 4058546598266 | |
| 53 | 3079 | Ручка-регуляторKNOB | 4931507316товар | 1 | 4058546598273 | |
| 54 | 3081 | WireWIRE | 4931507317товар | 2 | 4058546598280 | |
| 55 | 3082 | Клипса / фиксаторCLIP | 4931507318товар | 2 | 4058546598297 | |
| 56 | 3085 | Выключатель leverSWITCH LEVER | 4931507319товар | 1 | 4058546598303 | |
| 57 | 3094 | ВинтSCREW | 4931507320товар | 2 | 4058546598310 | |
| 58 | 3096 | ГайкаNUT | 4931507321товар | 2 | 4058546598327 | |
| 59 | 3500 | Service-kitSERVICE-KIT | 4931507322товар | 1 | 4058546598334 | |
| 60 | 3501 | Комплект рукояткиHANDLE SET | 4931494539товар | 2 | 4058546471118 | |
| 61 | 3502 | РычагLEVER | 4931507323товар | 1 | 4058546598341 | |
| 62 | 3600 | ВыключательSWITCH | 4931507324товар | 1 | 4058546598358 | |
| 63 | 3601 | Выключатель комплектSWITCH KIT | 4931507325товар | 1 | 4058546598365 | |
| 64 | 4002 | ВинтSCREW | 4931507326товар | 3 | 4058546598372 | |
| 65 | 4004 | ВинтSCREW | 4931507327товар | 1 | 4058546598389 | |
| 66 | 4005 | BushingBUSHING | 4931507409товар | 1 | 4058546599201 | |
| 67 | 4006 | ШтифтPIN | 4931507329товар | 1 | 4058546598402 | |
| 68 | 4007 | ПружинаSPRING | 4931507410товар | 1 | 4058546599218 | |
| 69 | 4014 | ШкивPULLEY | 4931507411товар | 1 | 4058546599225 | |
| 70 | 4018 | КронштейнBRACKET | 4931507412товар | 1 | 4058546599232 | |
| 71 | 4019 | Cross bracketCROSS BRACKET | 4931507413товар | 1 | 4058546599249 | |
| 72 | 4020 | ГайкаNUT | 4931507335товар | 9 | 4058546598464 | |
| 73 | 4022 | ШайбаWASHER | 4931507334товар | 1 | 4058546598457 | |
| 74 | 4509 | Ручка-регуляторKNOB | 4931507414товар | 1 | 4058546599256 | |
| 75 | 4523 | ТрубкаTUBE | 4931507415товар | 1 | 4058546599263 | |
| 76 | 5001 | Промежуточный leverINTERMEDIATE LEVER | 4931507416товар | 1 | 4058546599270 | |
| 77 | 5002 | ШтифтPIN | 4931507417товар | 1 | 4058546599287 | |
| 78 | 5003 | Retaining кольцоRETAINING RING | 4931507418товар | 2 | 4058546599294 | |
| 79 | 5005 | Шестерня редуктор комплектGEAR BOX KIT | 4931507419товар | 1 | 4058546599300 | |
| 80 | 5006 | ВинтSCREW | 4931507420товар | 1 | 4058546599317 | |
| 81 | 5008 | ПластинаPLATE | 4931507421товар | 1 | 4058546599324 | |
| 82 | 5009 | StudSTUD | 4931507422товар | 4 | 4058546599331 | |
| 83 | 5010 | КлючKEY | 4931507423товар | 1 | 4058546599348 | |
| 84 | 5013 | Guide railGUIDE RAIL | 4931507424товар | 1 | 4058546599355 | |
| 85 | 5014 | Guide railGUIDE RAIL | 4931507425товар | 1 | 4058546599362 | |
| 86 | 5015 | ВинтSCREW | 4931507426товар | 4 | 4058546599379 | |
| 87 | 5016 | StudSTUD | 4931507427товар | 4 | 4058546599386 | |
| 88 | 5017 | Промежуточный leverINTERMEDIATE LEVER | 4931507428товар | 4 | 4058546599393 | |
| 89 | 5018 | ПластинаPLATE | 4931507429товар | 1 | 4058546599409 | |
| 90 | 5019 | ВинтSCREW | 4931507430товар | 4 | 4058546599416 | |
| 91 | 5020 | РычагLEVER | 4931507431товар | 4 | 4058546599423 | |
| 92 | 5022 | ВинтSCREW | 4931507432товар | 4 | 4058546599430 | |
| 93 | 5023 | ВинтSCREW | 4931507433товар | 4 | 4058546599447 | |
| 94 | 5024 | ШайбаWASHER | 4931507434товар | 4 | 4058546599454 | |
| 95 | 5025 | Holding bracketHOLDING BRACKET | 4931507435товар | 4 | 4058546599461 | |
| 96 | 5026 | КолпачокCAP | 4931507436товар | 4 | 4058546599478 | |
| 97 | 5027 | ВинтSCREW | 4931507437товар | 4 | 4058546599485 | |
| 98 | 5028 | Уплотнительное кольцоO-RING | 4931507438товар | 6 | 4058546599492 | |
| 99 | 5510 | ПластинаPLATE | 4931507439товар | 1 | 4058546599508 | |
| 100 | 6002 | ВалSHAFT | 4931507440товар | 1 | 4058546599515 | |
| 101 | 6003 | ШестерняGEAR | 4931507441товар | 1 | 4058546599522 | |
| 102 | 6004 | ВинтSCREW | 4931507442товар | 1 | 4058546599539 | |
| 103 | 6005 | ВалSHAFT | 4931507360товар | 2 | 4058546598716 | |
| 104 | 6007 | КлючKEY | 4931507443товар | 1 | 4058546599546 | |
| 105 | 6008 | ШайбаWASHER | 4931507444товар | 1 | 4058546599553 | |
| 106 | 6009 | ВалSHAFT | 4931507445товар | 1 | 4058546599560 | |
| 107 | 6010 | Корпус редуктораGEAR BOX HOUSING | 4931507446товар | 1 | 4058546599577 | |
| 108 | 6011 | КолпачокCAP | 4931507447товар | 1 | 4058546599584 | |
| 109 | 6012 | ФланецFLANGE | 4931507448товар | 1 | 4058546599591 | |
| 110 | 6014 | ВинтSCREW | 4931507449товар | 16 | 4058546599607 | |
| 111 | 6015 | УплотнениеSEAL | 4931507450товар | 2 | 4058546599614 | |
| 112 | 6017 | ПодшипникBEARING | 4931507451товар | 1 | 4058546599621 | |
| 113 | 6019 | КлапанVALVE | 4931507452товар | 1 | 4058546599638 | |
| 114 | 6020 | PlugPLUG | 4931507453товар | 1 | 4058546599645 | |
| 115 | 6022 | PlugPLUG | 4931507454товар | 2 | 4058546599652 | |
| 116 | 6023 | ПрокладкаGASKET | 4931507455товар | 2 | 4058546599669 | |
| 117 | 6024 | ПрокладкаGASKET | 4931507456товар | 2 | 4058546599676 | |
| 118 | 6025 | ПрокладкаGASKET | 4931507457товар | 1 | 4058546599683 | |
| 119 | 6026 | ПрокладкаGASKET | 4931507458товар | 1 | 4058546599690 | |
| 120 | 7005 | ПружинаSPRING | 4931507384товар | 1 | 4058546598952 | |
| 121 | 7038 | SpacerSPACER | 4931507385товар | 1 | 4058546598969 | |
| 122 | 7049 | ВинтSCREW | 4931507386товар | 2 | 4058546598976 | |
| 123 | 7051 | ШайбаWASHER | 4931507387товар | 1 | 4058546598983 | |
| 124 | 7055 | ГайкаNUT | 4931507388товар | 1 | 4058546598990 | |
| 125 | 7058 | ПластинаPLATE | 4931507389товар | 1 | 4058546599003 | |
| 126 | 7064 | ВалSHAFT | 4931507390товар | 1 | 4058546599010 | |
| 127 | 7080 | ШайбаWASHER | 4931507391товар | 1 | 4058546599027 | |
| 128 | 7088 | ВинтSCREW | 4931507392товар | 1 | 4058546599034 | |
| 129 | 7097 | Шильдик / табличка данныхRATING PLATE | 4931507393товар | 1 | 4058546599041 | |
| 130 | 7511 | ШкивPULLEY | 4931507394товар | 1 | 4058546599058 | |
| 131 | 7521 | FrameFRAME | 4931507459товар | 1 | 4058546599706 | |
| 132 | 7522 | Защитный кожухGUARD | 4931507460товар | 1 | 4058546599713 |
