Осветительный прибор Milwaukee MXFTLIC-601 — взрыв-схема

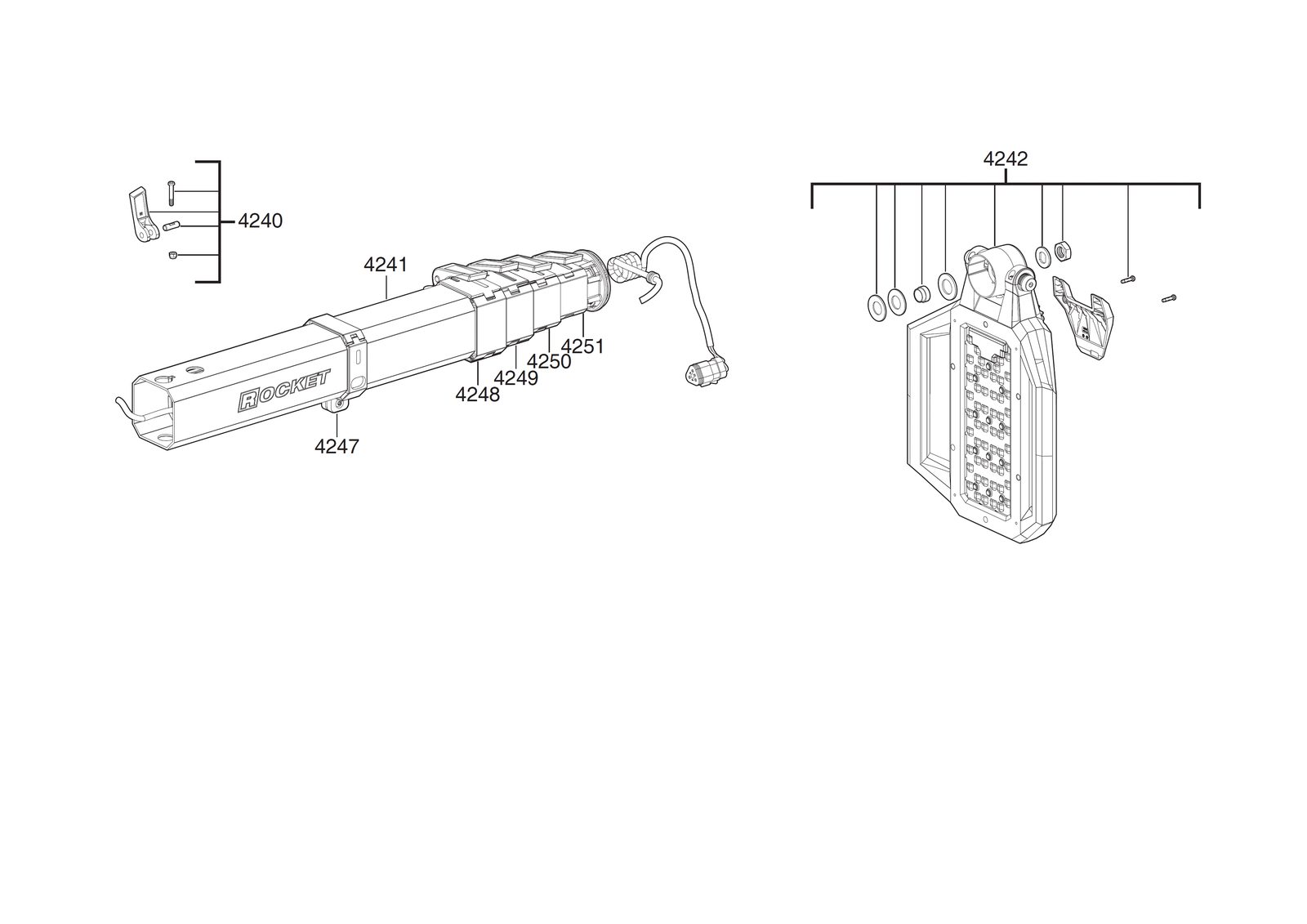

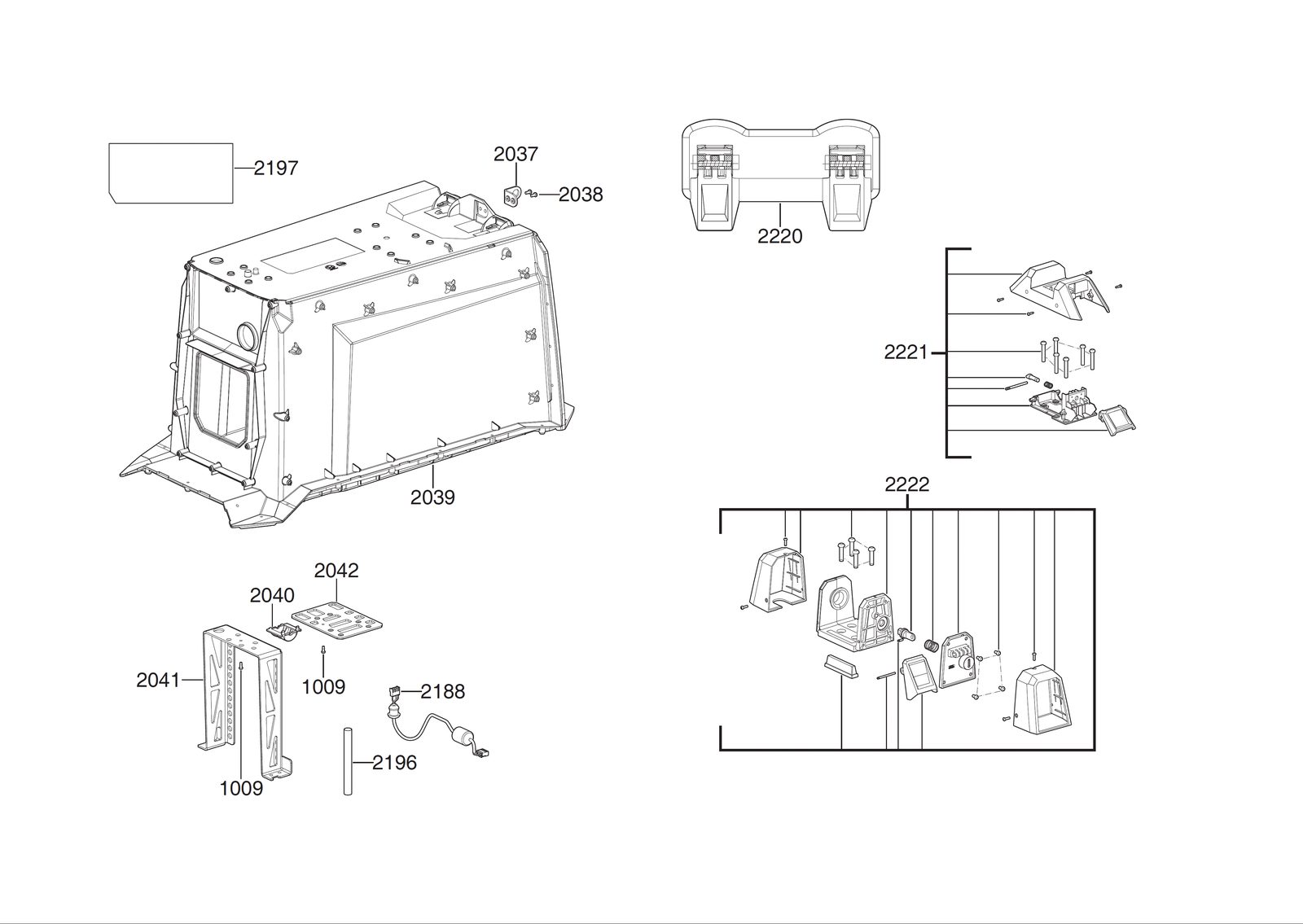

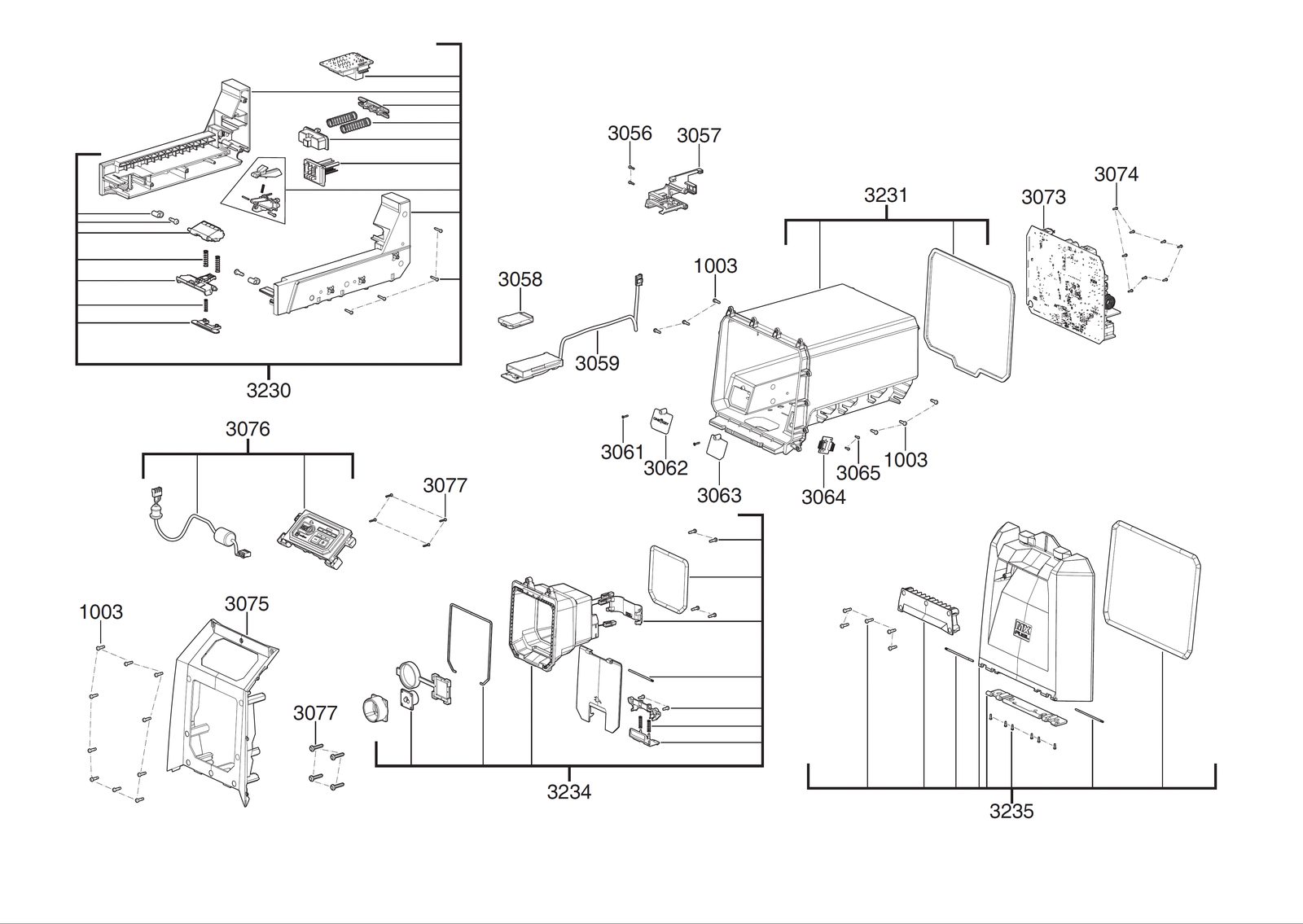

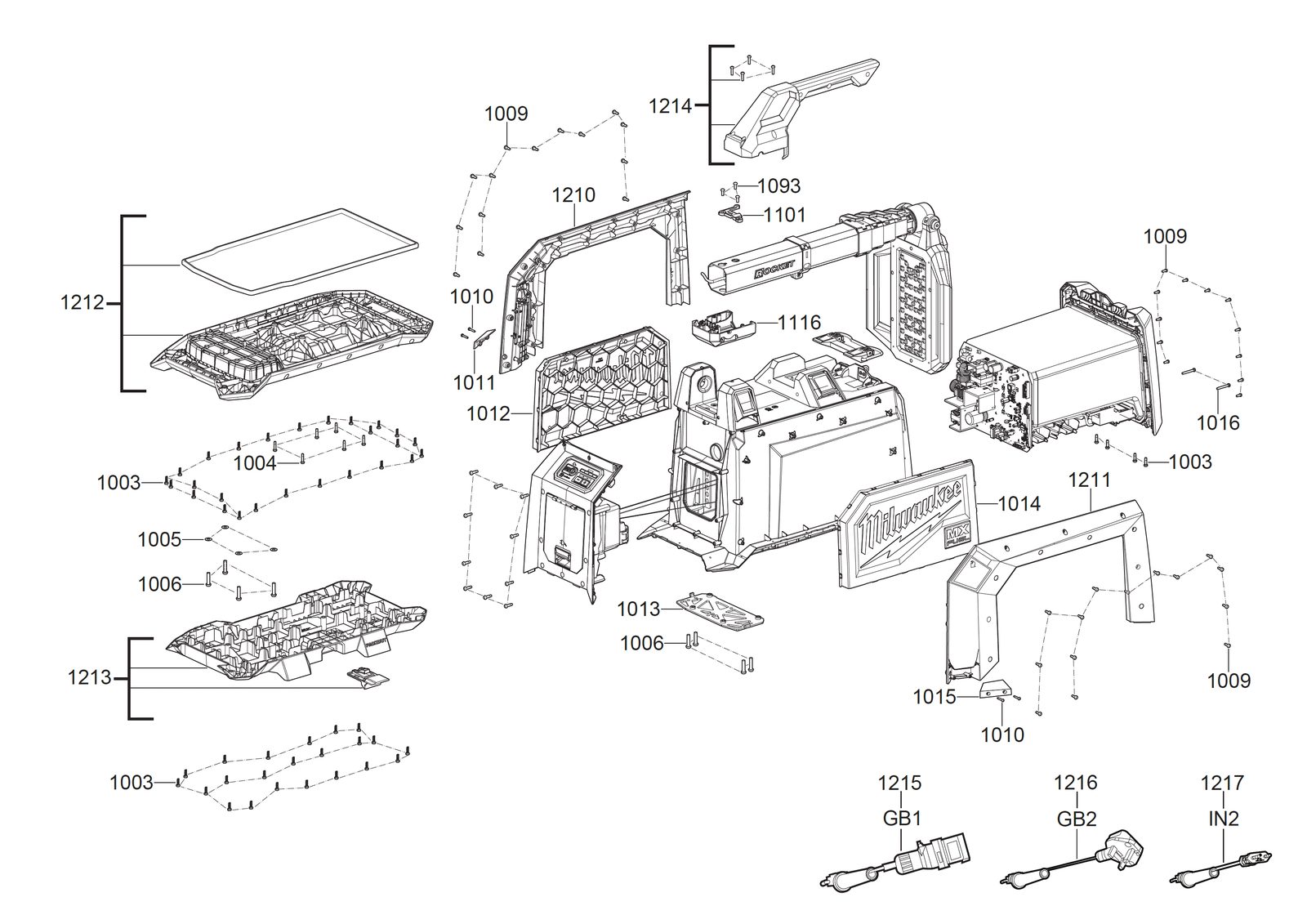

Сервисная страница: Осветительный прибор Milwaukee MXFTLIC-601. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFTLIC-601Артикул инструмента: 4933498072Код схемы: 400050348861 позицияКатегория: Осветительные приборы
Таблица деталей — 61 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1003 | ВинтSCREW | 4931506848товар | 77 | 4058546561628 | |
| 2 | 1004 | ВинтSCREW | 4931465326товар | 6 | — | |
| 3 | 1005 | ШайбаWASHER | 4931454929товар | 4 | 4058546021030 | |
| 4 | 1006 | ВинтSCREW | 4931494116товар | 12 | 4058546429973 | |
| 5 | 1009 | ВинтSCREW | 4931435015товар | 44 | 4002395856633 | |
| 6 | 1010 | ВинтSCREW | 4931465499товар | 11 | 4058546235994 | |
| 7 | 1011 | Курок / выключательTRIGGER | 4931506849товар | 1 | 4058546561635 | |
| 8 | 1012 | Panel blankPANEL BLANK | 4931506850товар | 1 | 4058546561642 | |
| 9 | 1013 | Ground пластинаGROUND PLATE | 4931506851товар | 1 | 4058546561659 | |
| 10 | 1014 | Panel blankPANEL BLANK | 4931506852товар | 1 | 4058546561666 | |
| 11 | 1015 | Курок / выключательTRIGGER | 4931506853товар | 1 | 4058546561673 | |
| 12 | 1016 | ВинтSCREW | 4931495347товар | 2 | 4058546490157 | |
| 13 | 1093 | ВинтSCREW | 4931479676товар | 7 | 4058546394394 | |
| 14 | 1101 | Крышка колпачокCOVER CAP | 4931506854товар | 1 | 4058546561680 | |
| 15 | 1116 | КорпусHOUSING | 4931506855товар | 1 | 4058546561697 | |
| 16 | 1210 | Курок / выключательTRIGGER | 4931506856товар | 1 | 4058546561703 | |
| 17 | 1211 | Курок / выключательTRIGGER | 4931506857товар | 1 | 4058546561710 | |
| 18 | 1212 | КорпусHOUSING | 4931506858товар | 1 | 4058546561727 | |
| 19 | 1213 | КорпусHOUSING | 4931506859товар | 1 | 4058546561734 | |
| 20 | 1214 | Комплект рукояткиHANDLE SET | 4931506860товар | 1 | 4058546561741 | |
| 21 | 1215 | Power шнур gb1POWER CORD GB1 | 4931507963товар | 1 | 4058546626259 | |
| 22 | 1216 | Power шнур gb2POWER CORD GB2 | 4931507964товар | 1 | 4058546626266 | |
| 23 | 1217 | Power шнур in2POWER CORD IN2 | 4931507965товар | 1 | 4058546626273 | |
| 24 | 2037 | LatchLATCH | 4931506861товар | 1 | 4058546561758 | |
| 25 | 2038 | ВинтSCREW | 4931466813товар | 2 | 4058546280307 | |
| 26 | 2039 | Корпус guideHOUSING GUIDE | 4931506862товар | 1 | 4058546561765 | |
| 27 | 2040 | Корпус крышкаHOUSING COVER | 4931506863товар | 1 | 4058546561772 | |
| 28 | 2041 | FrameFRAME | 4931506864товар | 1 | 4058546561789 | |
| 29 | 2042 | ПластинаPLATE | 4931506865товар | 1 | 4058546561796 | |
| 30 | 2188 | Сетевой кабельCONNECTION CABLE | 4931506866товар | 1 | 4058546561802 | |
| 31 | 2196 | Guide трубкаGUIDE TUBE | 4931506867товар | 1 | 4058546561819 | |
| 32 | 2197 | Шильдик / табличка данныхRATING PLATE | 4931506868товар | 1 | 4058546561826 | |
| 33 | 2220 | LatchLATCH | 4931506869товар | 1 | 4058546561833 | |
| 34 | 2221 | Замок / фиксаторLOCK | 4931506870товар | 1 | 4058546561840 | |
| 35 | 2222 | Замок / фиксаторLOCK | 4931506871товар | 1 | 4058546561857 | |
| 36 | 3056 | ВинтSCREW | 4931466592товар | 6 | 4058546278090 | |
| 37 | 3057 | КронштейнBRACKET | 4931506872товар | 1 | 4058546561864 | |
| 38 | 3058 | ЭлектронныйELECTRONIC | 4931506873товар | 1 | 4058546561871 | |
| 39 | 3059 | ЭлектронныйELECTRONIC | 4931506874товар | 1 | 4058546561888 | |
| 40 | 3061 | ВинтSCREW | 4931496273товар | 2 | 4058546534103 | |
| 41 | 3062 | ПластинаPLATE | 4931506875товар | 1 | 4058546561895 | |
| 42 | 3063 | ПластинаPLATE | 4931506876товар | 1 | 4058546561901 | |
| 43 | 3064 | Выключатель boardSWITCH BOARD | 4931506877товар | 1 | 4058546561918 | |
| 44 | 3065 | ВинтSCREW | 4931495286товар | 8 | 4058546489540 | |
| 45 | 3073 | ЭлектронныйELECTRONIC | 4931506878товар | 1 | 4058546561925 | |
| 46 | 3074 | ВинтSCREW | 4931431788товар | 8 | 4002395895717 | |
| 47 | 3075 | КрышкаCOVER | 4931506879товар | 1 | 4058546561932 | |
| 48 | 3076 | Hmi pcba в сбореHMI PCBA ASSY | 4931506880товар | 1 | 4058546561949 | |
| 49 | 3077 | ВинтSCREW | 4931506826товар | 40 | 4058546561406 | |
| 50 | 3230 | Guide rail комплектGUIDE RAIL SET | 4931506881товар | 1 | 4058546561956 | |
| 51 | 3231 | РедукторBOX | 4931506882товар | 1 | 4058546561963 | |
| 52 | 3234 | КорпусHOUSING | 4931506883товар | 1 | 4058546561970 | |
| 53 | 3235 | КрышкаCOVER | 4931506884товар | 1 | 4058546561987 | |
| 54 | 4240 | РычагLEVER | 4931506885товар | 4 | 4058546561994 | |
| 55 | 4241 | Guide трубкаGUIDE TUBE | 4931506886товар | 1 | 4058546562007 | |
| 56 | 4242 | Светодиод фонарьLED LIGHT | 4931506887товар | 1 | 4058546562014 | |
| 57 | 4247 | Thrust collarTHRUST COLLAR | 4931506888товар | 1 | 4058546562021 | |
| 58 | 4248 | Thrust collarTHRUST COLLAR | 4931506889товар | 1 | 4058546562038 | |
| 59 | 4249 | Thrust collarTHRUST COLLAR | 4931506890товар | 1 | 4058546562045 | |
| 60 | 4250 | Thrust collarTHRUST COLLAR | 4931506891товар | 1 | 4058546562052 | |
| 61 | 4251 | Thrust collarTHRUST COLLAR | 4931506892товар | 1 | 4058546562069 |
