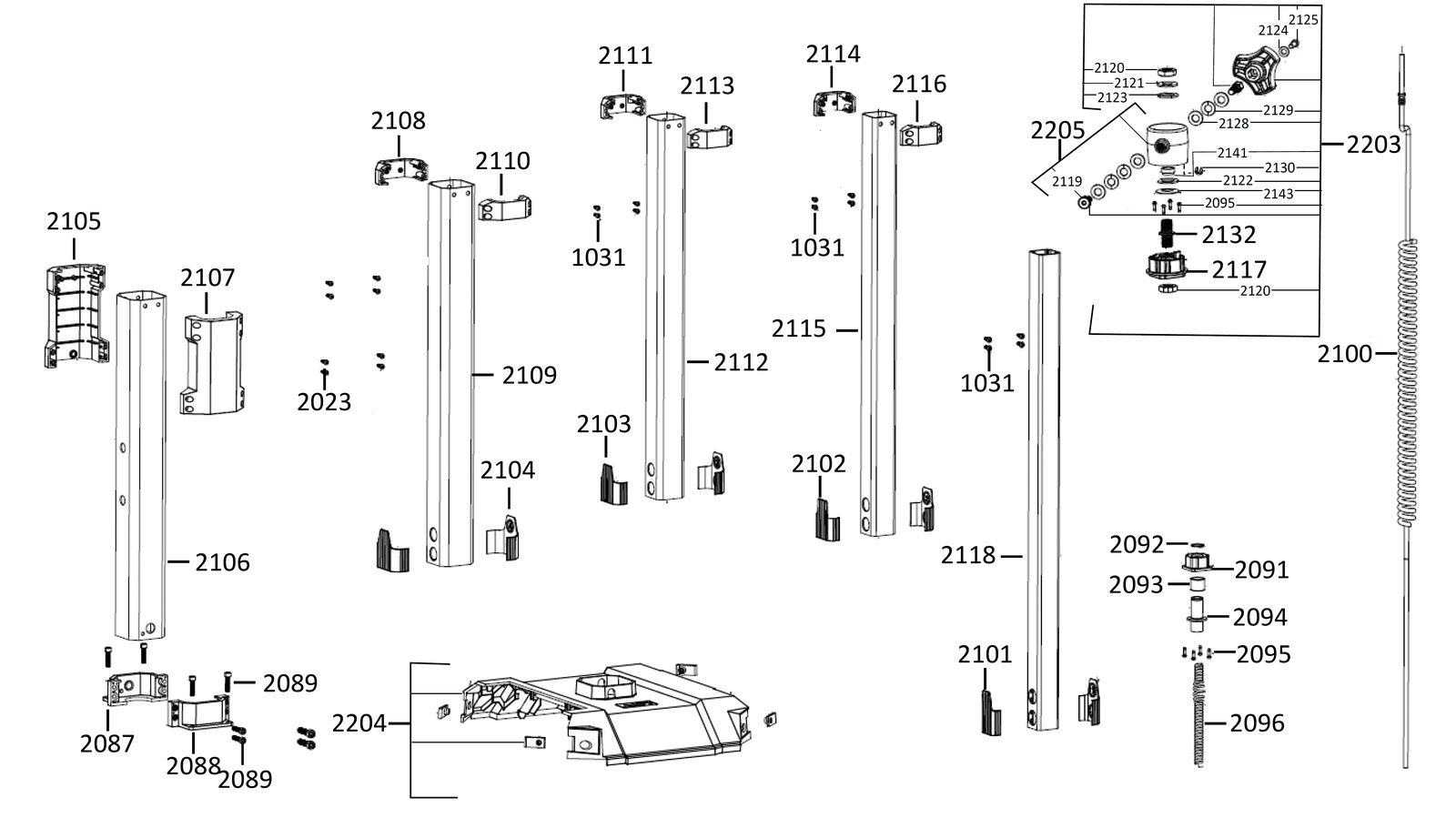

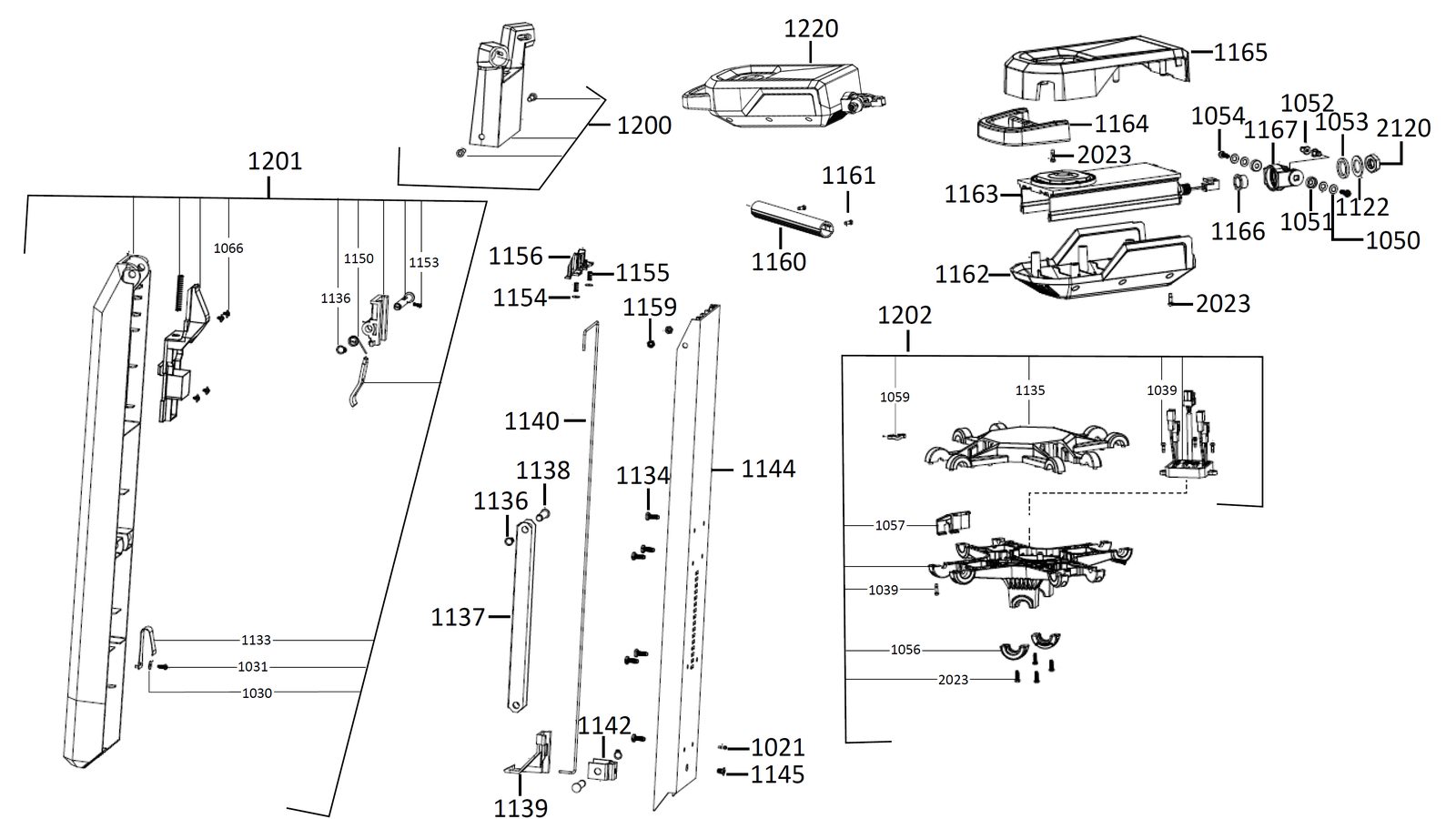

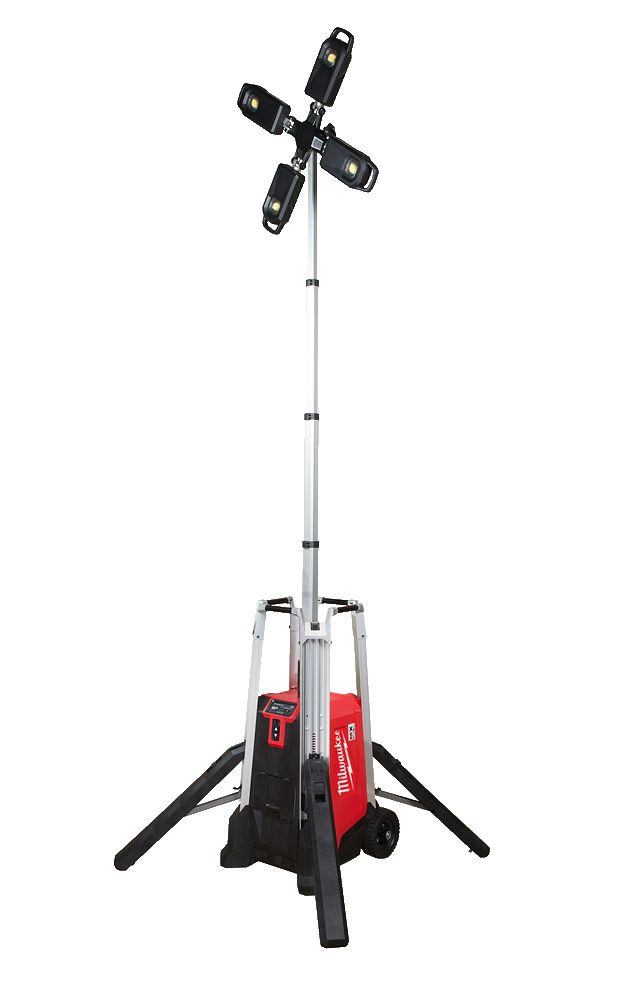

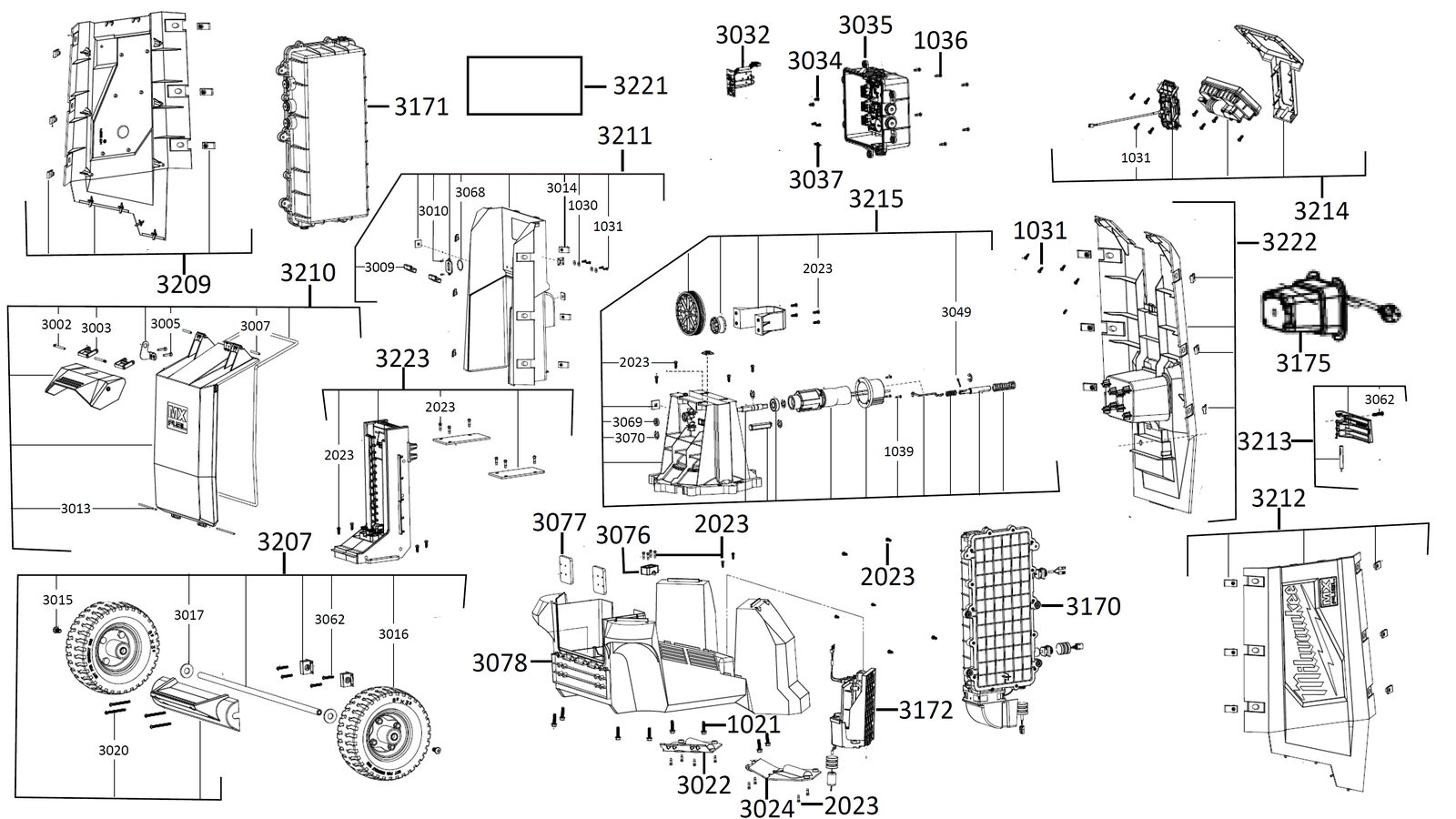

Осветительный прибор Milwaukee MXFTL-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee MXFTL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFTL-0Артикул инструмента: 4933492340Код схемы: 4000474766129 позицийКатегория: Осветительные приборы
Таблица деталей — 129 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1021 | ВинтSCREW | 4931480108товар | 10 | 4058546421236 | |
| 2 | 1030 | ШайбаWASHER | 4931480109товар | 5 | 4058546421243 | |
| 3 | 1031 | ВинтSCREW | 4931480110товар | 32 | 4058546421250 | |
| 4 | 1036 | ВинтSCREW | 4931480111товар | 6 | 4058546421267 | |
| 5 | 1039 | ВинтSCREW | 4931480112товар | 34 | 4058546421274 | |
| 6 | 1050 | ШайбаWASHER | 4931480113товар | 4 | 4058546421281 | |
| 7 | 1051 | ШайбаWASHER | 4931480114товар | 2 | 4058546421298 | |
| 8 | 1052 | Guide гайкаGUIDE NUT | 4931480115товар | 2 | 4058546421304 | |
| 9 | 1053 | Резиновый кольцоRUBBER RING | 4931480116товар | 1 | 4058546421311 | |
| 10 | 1054 | ВинтSCREW | 4931480117товар | 2 | 4058546421328 | |
| 11 | 1056 | ДержательHOLDER | 4931480118товар | 2 | 4058546421335 | |
| 12 | 1057 | КолпачокCAP | 4931480119товар | 4 | 4058546421342 | |
| 13 | 1059 | Straining винтSTRAINING SCREW | 4931506239товар | 1 | 4058546555535 | |
| 14 | 1066 | ВинтSCREW | 4931480120товар | 4 | 4058546421359 | |
| 15 | 1133 | ПружинаSPRING | 4931480121товар | 1 | 4058546421366 | |
| 16 | 1134 | ВинтSCREW | 4931480122товар | 6 | 4058546421373 | |
| 17 | 1135 | КрышкаCOVER | 4931480123товар | 1 | 4058546421380 | |
| 18 | 1136 | Retaining кольцоRETAINING RING | 4931480124товар | 3 | 4058546421397 | |
| 19 | 1137 | Разъём / соединительCONNECTOR | 4931480125товар | 1 | 4058546421403 | |
| 20 | 1138 | ШтифтPIN | 4931480126товар | 2 | 4058546421410 | |
| 21 | 1139 | LatchLATCH | 4931480127товар | 1 | 4058546421427 | |
| 22 | 1140 | ШтокROD | 4931480128товар | 1 | 4058546421434 | |
| 23 | 1142 | КронштейнBRACKET | 4931480129товар | 1 | 4058546421441 | |
| 24 | 1144 | Guide railGUIDE RAIL | 4931480130товар | 1 | 4058546421458 | |
| 25 | 1145 | ВинтSCREW | 4931480131товар | 1 | 4058546421465 | |
| 26 | 1150 | ПружинаSPRING | 4931480132товар | 1 | 4058546421472 | |
| 27 | 1153 | ВинтSCREW | 4931480133товар | 1 | 4058546421489 | |
| 28 | 1154 | ШайбаWASHER | 4931480134товар | 2 | 4058546421496 | |
| 29 | 1155 | ПружинаSPRING | 4931480135товар | 2 | 4058546421502 | |
| 30 | 1156 | Курок / выключательTRIGGER | 4931480136товар | 1 | 4058546421519 | |
| 31 | 1159 | ГайкаNUT | 4931480137товар | 2 | 4058546421526 | |
| 32 | 1160 | ТрубкаTUBE | 4931480138товар | 1 | 4058546421533 | |
| 33 | 1161 | ВинтSCREW | 4931480139товар | 2 | 4058546421540 | |
| 34 | 1162 | КорпусHOUSING | 4931480140товар | 1 | 4058546421557 | |
| 35 | 1163 | AcceptanceACCEPTANCE | 4931480141товар | 1 | 4058546421564 | |
| 36 | 1164 | GripGRIP | 4931480142товар | 1 | 4058546421571 | |
| 37 | 1165 | КорпусHOUSING | 4931480143товар | 1 | 4058546421588 | |
| 38 | 1166 | ШайбаWASHER | 4931480144товар | 1 | 4058546421595 | |
| 39 | 1167 | Hinge pieceHINGE PIECE | 4931480145товар | 1 | 4058546421601 | |
| 40 | 1200 | Service-kitSERVICE-KIT | 4931480146товар | 1 | 4058546421618 | |
| 41 | 1201 | Service-kitSERVICE-KIT | 4931480147товар | 1 | 4058546421625 | |
| 42 | 1202 | Service-kitSERVICE-KIT | 4931480148товар | 1 | 4058546421632 | |
| 43 | 1220 | КорпусHOUSING | 4931480149товар | 4 | 4058546421649 | |
| 44 | 2023 | ВинтSCREW | 4931480150товар | 65 | 4058546421656 | |
| 45 | 2087 | Holding bracketHOLDING BRACKET | 4931480151товар | 1 | 4058546421663 | |
| 46 | 2088 | Holding bracketHOLDING BRACKET | 4931480152товар | 1 | 4058546421670 | |
| 47 | 2089 | ВинтSCREW | 4931480153товар | 8 | 4058546421687 | |
| 48 | 2091 | ВтулкаSLEEVE | 4931480154товар | 1 | 4058546421694 | |
| 49 | 2092 | Retaining кольцоRETAINING RING | 4931480155товар | 1 | 4058546421700 | |
| 50 | 2093 | Slide подшипникSLIDE BEARING | 4931480156товар | 1 | 4058546421717 | |
| 51 | 2094 | ConnectionCONNECTION | 4931480157товар | 1 | 4058546421724 | |
| 52 | 2095 | ВинтSCREW | 4931480158товар | 8 | 4058546421731 | |
| 53 | 2096 | Sewer kabelSEWER KABEL | 4931480159товар | 1 | 4058546421748 | |
| 54 | 2100 | КабельCABLE | 4931480160товар | 1 | 4058546421755 | |
| 55 | 2101 | Guide sleeveGUIDE SLEEVE | 4931480161товар | 2 | 4058546421762 | |
| 56 | 2102 | Guide sleeveGUIDE SLEEVE | 4931480162товар | 2 | 4058546421779 | |
| 57 | 2103 | Guide sleeveGUIDE SLEEVE | 4931480163товар | 2 | 4058546421786 | |
| 58 | 2104 | Guide sleeveGUIDE SLEEVE | 4931480164товар | 2 | 4058546421793 | |
| 59 | 2105 | CollarCOLLAR | 4931480165товар | 1 | 4058546421809 | |
| 60 | 2106 | ШтокROD | 4931480166товар | 1 | 4058546421816 | |
| 61 | 2107 | CollarCOLLAR | 4931480167товар | 1 | 4058546421823 | |
| 62 | 2108 | Holding bracketHOLDING BRACKET | 4931480168товар | 1 | 4058546421830 | |
| 63 | 2109 | ШтокROD | 4931480169товар | 1 | 4058546421847 | |
| 64 | 2110 | Holding bracketHOLDING BRACKET | 4931480170товар | 1 | 4058546421854 | |
| 65 | 2111 | Holding bracketHOLDING BRACKET | 4931480171товар | 1 | 4058546421861 | |
| 66 | 2112 | ШтокROD | 4931480172товар | 1 | 4058546421878 | |
| 67 | 2113 | Holding bracketHOLDING BRACKET | 4931480173товар | 1 | 4058546421885 | |
| 68 | 2114 | Holding bracketHOLDING BRACKET | 4931480174товар | 1 | 4058546421892 | |
| 69 | 2115 | ШтокROD | 4931480175товар | 1 | 4058546421908 | |
| 70 | 2116 | Holding bracketHOLDING BRACKET | 4931480176товар | 1 | 4058546421915 | |
| 71 | 2117 | КолпачокCAP | 4931480177товар | 1 | 4058546421922 | |
| 72 | 2118 | ШтокROD | 4931480178товар | 1 | 4058546421939 | |
| 73 | 2119 | ВинтSCREW | 4931480179товар | 1 | 4058546421946 | |
| 74 | 2120 | ГайкаNUT | 4931480180товар | 3 | 4058546421953 | |
| 75 | 2121 | ШайбаWASHER | 4931480181товар | 1 | 4058546421960 | |
| 76 | 2122 | ШайбаWASHER | 4931480182товар | 1 | 4058546421977 | |
| 77 | 2123 | ШайбаWASHER | 4931480183товар | 1 | 4058546421984 | |
| 78 | 2124 | ШайбаWASHER | 4931480184товар | 1 | 4058546421991 | |
| 79 | 2125 | ВинтSCREW | 4931480185товар | 1 | 4058546422004 | |
| 80 | 2128 | ШайбаWASHER | 4931480186товар | 4 | 4058546422011 | |
| 81 | 2129 | ШайбаWASHER | 4931480187товар | 3 | 4058546422028 | |
| 82 | 2130 | RetainerRETAINER | 4931480188товар | 1 | 4058546422035 | |
| 83 | 2132 | БолтBOLT | 4931480189товар | 1 | 4058546422042 | |
| 84 | 2141 | ШайбаWASHER | 4931480190товар | 1 | 4058546422059 | |
| 85 | 2143 | ШайбаWASHER | 4931480191товар | 1 | 4058546422066 | |
| 86 | 2203 | LinkLINK | 4931480192товар | 1 | 4058546422073 | |
| 87 | 2204 | Service-kitSERVICE-KIT | 4931480193товар | 1 | 4058546422080 | |
| 88 | 2205 | Guide sleeveGUIDE SLEEVE | 4931480194товар | 1 | 4058546422097 | |
| 89 | 3002 | Threaded болтTHREADED BOLT | 4931480195товар | 2 | 4058546422103 | |
| 90 | 3003 | Joint pieceJOINT PIECE | 4931480196товар | 2 | 4058546422110 | |
| 91 | 3005 | ВинтSCREW | 4931480197товар | 2 | 4058546422127 | |
| 92 | 3007 | Threaded болтTHREADED BOLT | 4931480198товар | 2 | 4058546422134 | |
| 93 | 3009 | Клипса / фиксаторCLIP | 4931508191товар | 2 | 4058546628536 | |
| 94 | 3010 | ВинтSCREW | 4931480199товар | 2 | 4058546422141 | |
| 95 | 3013 | Threaded болтTHREADED BOLT | 4931480200товар | 2 | 4058546422158 | |
| 96 | 3014 | Клипса / фиксаторCLIP | 4931508192товар | 6 | 4058546628543 | |
| 97 | 3015 | ВинтSCREW | 4931480201товар | 2 | 4058546422165 | |
| 98 | 3016 | КолесоWHEEL | 4931480202товар | 2 | 4058546422172 | |
| 99 | 3017 | ШайбаWASHER | 4931480203товар | 2 | 4058546422189 | |
| 100 | 3020 | ВинтSCREW | 4931480204товар | 4 | 4058546422196 | |
| 101 | 3022 | Рукоятка левыйHANDLE LEFT | 4931480205товар | 1 | 4058546422202 | |
| 102 | 3024 | Рукоятка правыйHANDLE RIGHT | 4931480206товар | 1 | 4058546422219 | |
| 103 | 3032 | Electric elementELECTRIC ELEMENT | 4931480207товар | 1 | 4058546422226 | |
| 104 | 3034 | ВинтSCREW | 4931480208товар | 2 | 4058546422233 | |
| 105 | 3035 | Terminal stripTERMINAL STRIP | 4931480209товар | 1 | 4058546422240 | |
| 106 | 3037 | ВинтSCREW | 4931480210товар | 3 | 4058546422257 | |
| 107 | 3049 | ШтифтPIN | 4931480211товар | 1 | 4058546422264 | |
| 108 | 3062 | ВинтSCREW | 4931480212товар | 5 | 4058546422271 | |
| 109 | 3068 | Уплотнительное кольцоO-RING | 4931480213товар | 1 | 4058546422288 | |
| 110 | 3069 | Шариковый подшипникBALL BEARING | 4931480214товар | 1 | 4058546422295 | |
| 111 | 3070 | Snap кольцоSNAP RING | 4931480215товар | 5 | 4058546422301 | |
| 112 | 3076 | ClampCLAMP | 4931480216товар | 1 | 4058546422318 | |
| 113 | 3077 | Holding пластинаHOLDING PLATE | 4931480217товар | 1 | 4058546422325 | |
| 114 | 3078 | Корпус bottomHOUSING BOTTOM | 4931480218товар | 1 | 4058546422332 | |
| 115 | 3170 | Зарядное устройствоCHARGER | 4931480219товар | 1 | 4058546422349 | |
| 116 | 3171 | ЭлектронныйELECTRONIC | 4931480220товар | 1 | 4058546422356 | |
| 117 | 3172 | ЭлектронныйELECTRONIC | 4931480221товар | 1 | 4058546422363 | |
| 118 | 3175 | Сетевой шнурPOWER CORD | 4931480222товар | 1 | 4058546422370 | |
| 119 | 3207 | Service-kitSERVICE-KIT | 4931480223товар | 1 | 4058546422387 | |
| 120 | 3209 | Service-kitSERVICE-KIT | 4931480224товар | 1 | 4058546422394 | |
| 121 | 3210 | Service-kitSERVICE-KIT | 4931480225товар | 1 | 4058546422400 | |
| 122 | 3211 | Service-kitSERVICE-KIT | 4931480226товар | 1 | 4058546422417 | |
| 123 | 3212 | Service-kitSERVICE-KIT | 4931480227товар | 1 | 4058546422424 | |
| 124 | 3213 | Service-kitSERVICE-KIT | 4931480228товар | 1 | 4058546422431 | |
| 125 | 3214 | Service-kitSERVICE-KIT | 4931480229товар | 1 | 4058546422448 | |
| 126 | 3215 | Service-kitSERVICE-KIT | 4931480230товар | 1 | 4058546422455 | |
| 127 | 3221 | Шильдик / табличка данныхRATING PLATE | 4931480231товар | 1 | 4058546422462 | |
| 128 | 3222 | Service-kitSERVICE-KIT | 4931480232товар | 1 | 4058546422479 | |
| 129 | 3223 | Service-kitSERVICE-KIT | 4931480233товар | 1 | 4058546422486 |
