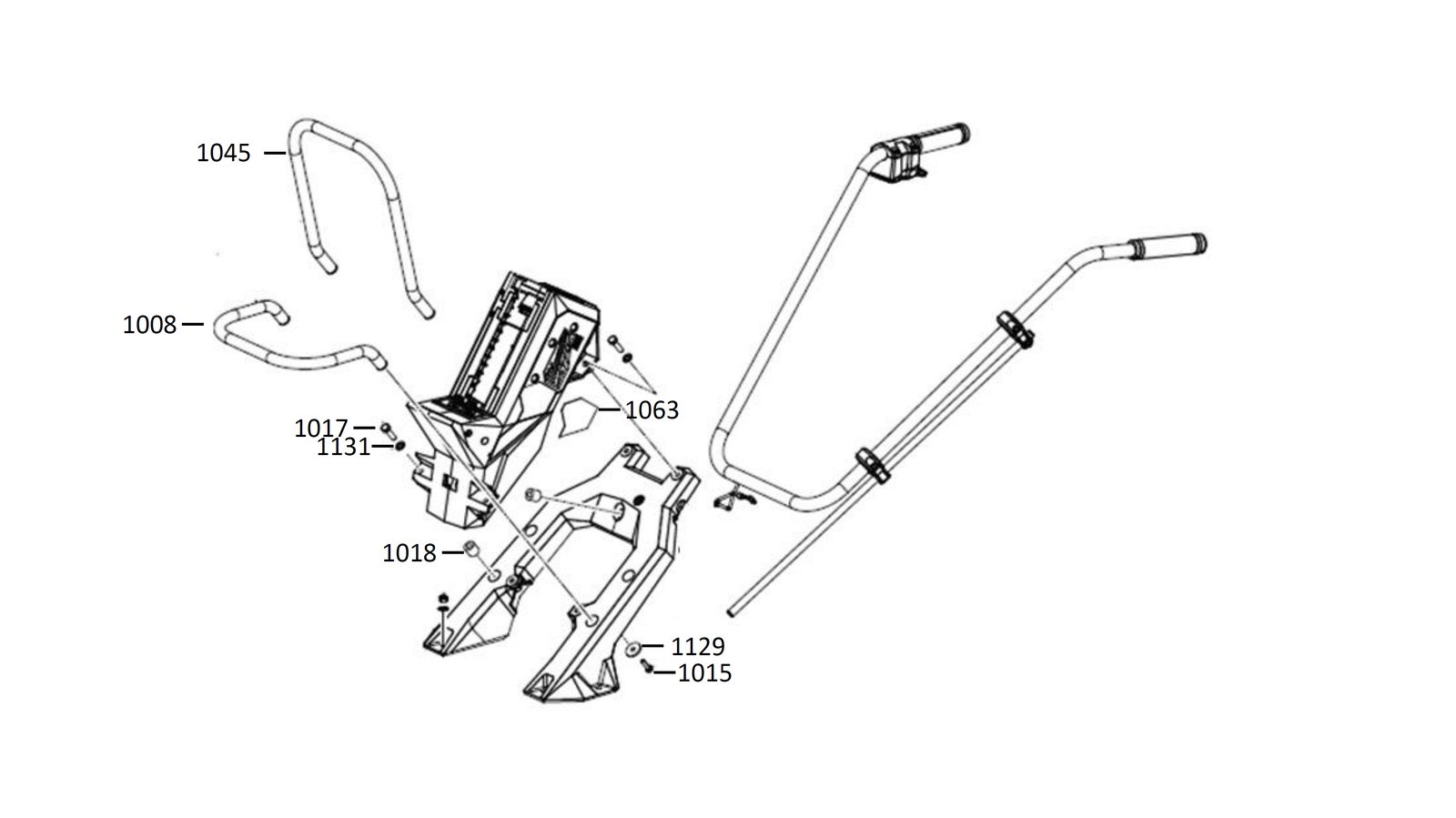

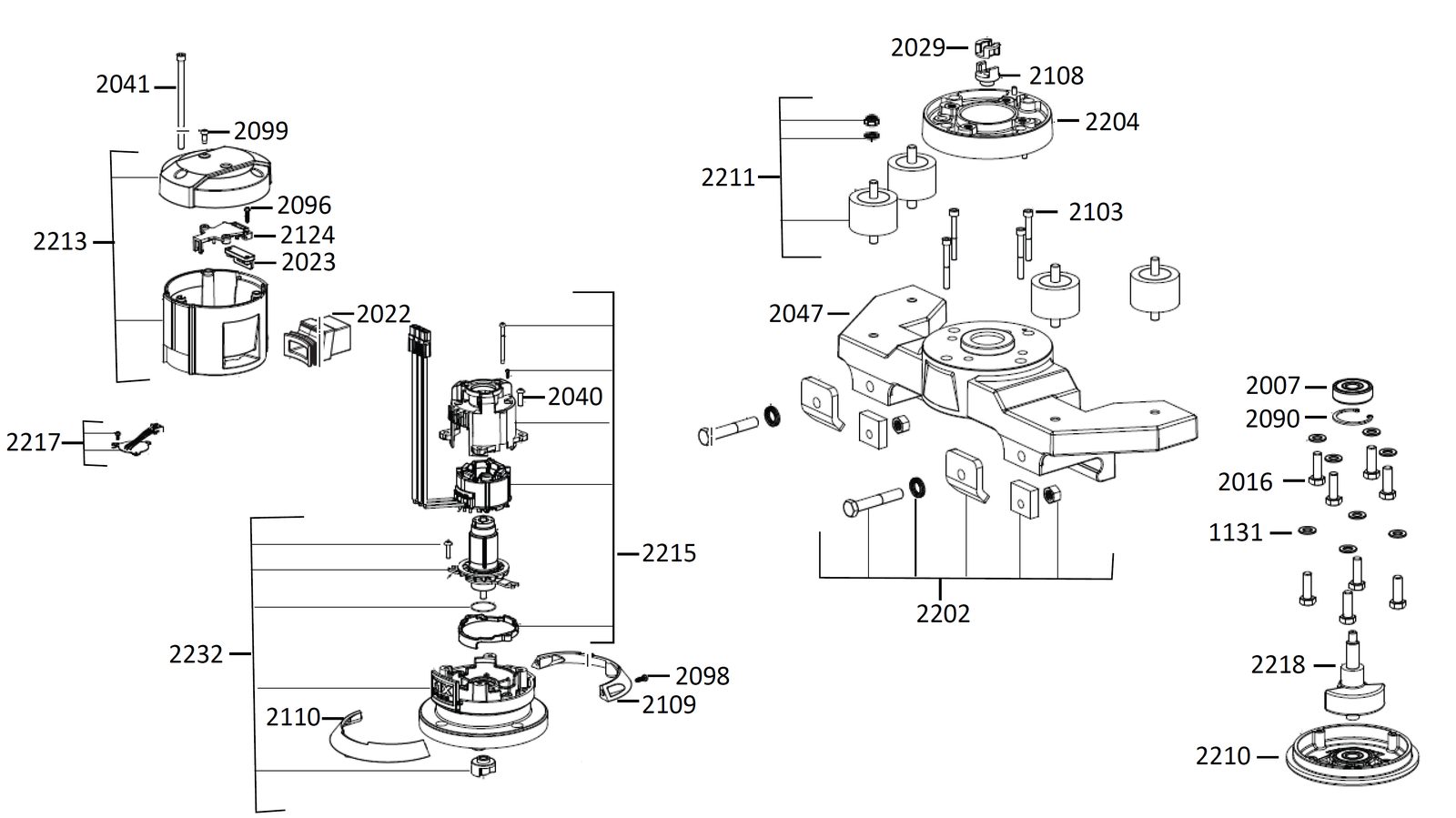

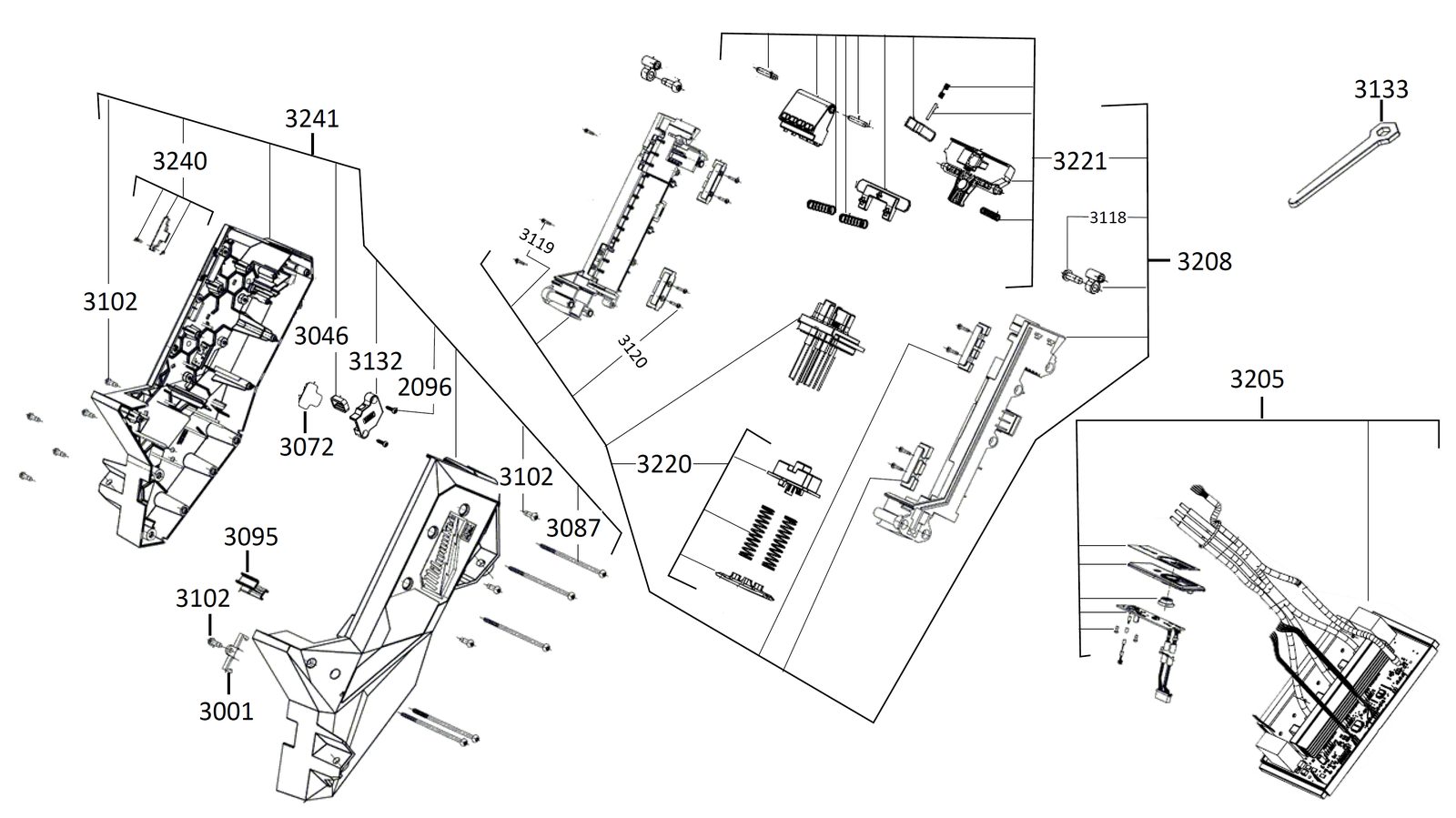

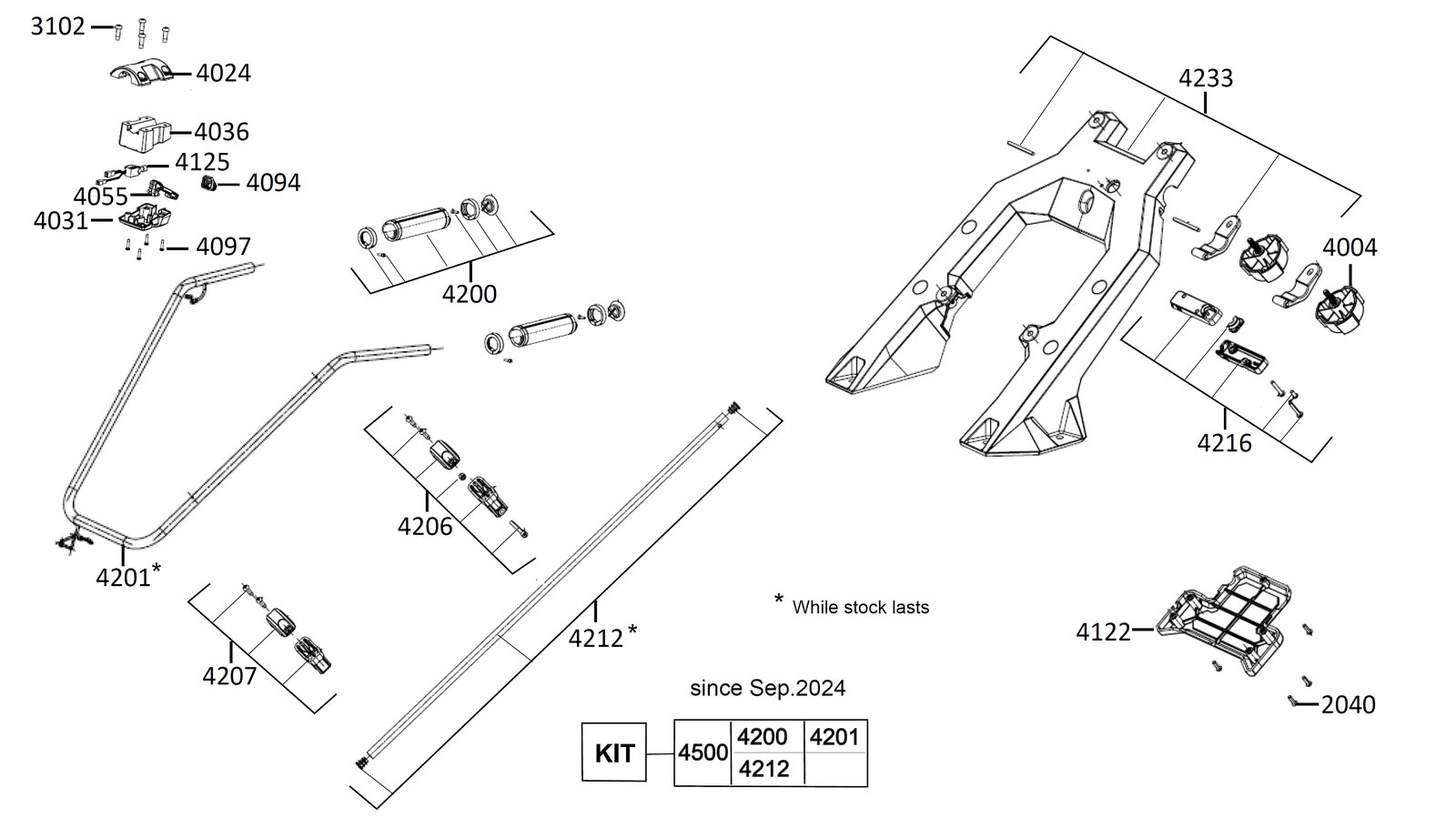

Инструмент Milwaukee MXFPSC-0 — взрыв-схема
Сервисная страница: Инструмент Milwaukee MXFPSC-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFPSC-0Артикул инструмента: 4933479771Код схемы: 400049114068 позицийКатегория: Прочий инструмент Milwaukee
Таблица деталей — 68 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1008 | FrameFRAME | 4931494484товар | 1 | 4058546470562 | |
| 2 | 1015 | ВинтSCREW | 4931494485товар | 4 | 4058546470579 | |
| 3 | 1017 | ВинтSCREW | 4931494486товар | 4 | 4058546470586 | |
| 4 | 1018 | КрышкаCOVER | 4931494487товар | 5 | 4058546470593 | |
| 5 | 1045 | Рукоятка левыйHANDLE LEFT | 4931494488товар | 1 | 4058546470609 | |
| 6 | 1063 | Шильдик / табличка данныхRATING PLATE | 4931494489товар | 1 | 4058546470616 | |
| 7 | 1129 | ШайбаWASHER | 4931494490товар | 4 | 4058546470623 | |
| 8 | 1131 | ШайбаWASHER | 4931494491товар | 16 | 4058546470630 | |
| 9 | 2007 | Шариковый подшипникBALL BEARING | 4931494492товар | 1 | 4058546470647 | |
| 10 | 2016 | ВинтSCREW | 4931494493товар | 8 | 4058546470654 | |
| 11 | 2022 | КрышкаCOVER | 4931494494товар | 1 | 4058546470661 | |
| 12 | 2023 | ДержательHOLDER | 4931494495товар | 1 | 4058546470678 | |
| 13 | 2029 | МуфтаCOUPLING | 4931494496товар | 1 | 4058546470685 | |
| 14 | 2040 | ВинтSCREW | 4931494497товар | 11 | 4058546470692 | |
| 15 | 2041 | ВинтSCREW | 4931494498товар | 3 | 4058546470708 | |
| 16 | 2047 | КорпусHOUSING | 4931494499товар | 1 | 4058546470715 | |
| 17 | 2090 | Retaining кольцоRETAINING RING | 4931494500товар | 1 | 4058546470722 | |
| 18 | 2096 | ВинтSCREW | 4931494501товар | 4 | 4058546470739 | |
| 19 | 2098 | ВинтSCREW | 4931494502товар | 2 | 4058546470746 | |
| 20 | 2099 | ВинтSCREW | 4931494503товар | 2 | 4058546470753 | |
| 21 | 2103 | ВинтSCREW | 4931494504товар | 4 | 4058546470760 | |
| 22 | 2108 | МуфтаCOUPLING | 4931494505товар | 1 | 4058546470777 | |
| 23 | 2109 | Корпус двигателяMOTOR HOUSING | 4931494506товар | 1 | 4058546470784 | |
| 24 | 2110 | Supporting пластинаSUPPORTING PLATE | 4931494507товар | 1 | 4058546470791 | |
| 25 | 2124 | Разъём / соединительCONNECTOR | 4931494508товар | 1 | 4058546470807 | |
| 26 | 2202 | Сервисный комплектSERVICE KIT | 4931494509товар | 1 | 4058546470814 | |
| 27 | 2204 | МуфтаCOUPLING | 4931494510товар | 1 | 4058546470821 | |
| 28 | 2210 | Service-kitSERVICE-KIT | 4931494511товар | 1 | 4058546470838 | |
| 29 | 2211 | IsolationISOLATION | 4931494512товар | 1 | 4058546470845 | |
| 30 | 2213 | Корпус двигателяMOTOR HOUSING | 4931494513товар | 1 | 4058546470852 | |
| 31 | 2215 | СтаторSTATOR | 4931494514товар | 1 | 4058546470869 | |
| 32 | 2217 | Сервисный комплектSERVICE KIT | 4931494515товар | 1 | 4058546470876 | |
| 33 | 2218 | ВалSHAFT | 4931494516товар | 1 | 4058546470883 | |
| 34 | 2232 | РоторROTOR | 4931494517товар | 1 | 4058546470890 | |
| 35 | 3001 | Clamp клипсаCLAMP CLIP | 4931480035товар | 1 | 4058546397982 | |
| 36 | 3046 | ДержательHOLDER | 4931494518товар | 1 | 4058546470906 | |
| 37 | 3072 | ЭлектронныйELECTRONIC | 4931480603товар | 1 | 4058546426187 | |
| 38 | 3087 | ВинтSCREW | 4931480041товар | 5 | 4058546398040 | |
| 39 | 3095 | SpacerSPACER | 4931494519товар | 1 | 4058546470913 | |
| 40 | 3102 | ВинтSCREW | 4931494520товар | 19 | 4058546470920 | |
| 41 | 3118 | ВинтSCREW | 4931480042товар | 2 | 4058546398057 | |
| 42 | 3119 | ВинтSCREW | 4931480615товар | 3 | 4058546426309 | |
| 43 | 3120 | ВинтSCREW | 4931494521товар | 8 | 4058546470937 | |
| 44 | 3132 | КрышкаCOVER | 4931494522товар | 1 | 4058546470944 | |
| 45 | 3133 | КлючWRENCH | 4931494523товар | 1 | 4058546470951 | |
| 46 | 3205 | Service комплектSERVICE SET | 4931494524товар | 1 | 4058546470968 | |
| 47 | 3208 | Сервисный комплектSERVICE KIT | 4931494525товар | 1 | 4058546470975 | |
| 48 | 3220 | ДержательHOLDER | 4931494526товар | 1 | 4058546470982 | |
| 49 | 3221 | LatchLATCH | 4931494527товар | 1 | 4058546470999 | |
| 50 | 3240 | Крышка колпачокCOVER CAP | 4931494528товар | 1 | 4058546471002 | |
| 51 | 3241 | КорпусHOUSING | 4931494529товар | 1 | 4058546471019 | |
| 52 | 4004 | ClampCLAMP | 4931494530товар | 2 | 4058546471026 | |
| 53 | 4024 | Clamping pieceCLAMPING PIECE | 4931494531товар | 1 | 4058546471033 | |
| 54 | 4031 | КрышкаCOVER | 4931494532товар | 1 | 4058546471040 | |
| 55 | 4036 | КрышкаCOVER | 4931494533товар | 1 | 4058546471057 | |
| 56 | 4055 | РычагLEVER | 4931494534товар | 1 | 4058546471064 | |
| 57 | 4094 | Резиновый пластинаRUBBER PLATE | 4931494535товар | 1 | 4058546471071 | |
| 58 | 4097 | ВинтSCREW | 4931494536товар | 4 | 4058546471088 | |
| 59 | 4122 | КрышкаCOVER | 4931494537товар | 1 | 4058546471095 | |
| 60 | 4125 | ВыключательSWITCH | 4931494538товар | 1 | 4058546471101 | |
| 61 | 4200 | Комплект рукояткиHANDLE SET | 4931494539товар | 2 | 4058546471118 | |
| 62 | 4201 | РукояткаHANDLE | 4931494540товар | 1 | — | |
| 63 | 4206 | Service-kitSERVICE-KIT | 4931494541товар | 1 | 4058546471132 | |
| 64 | 4207 | Сервисный комплектSERVICE KIT | 4931494542товар | 1 | 4058546471149 | |
| 65 | 4212 | Service комплектSERVICE SET | 4931494543товар | 1 | 4058546471156 | |
| 66 | 4216 | ДержательHOLDER | 4931494544товар | 1 | 4058546471163 | |
| 67 | 4233 | Service комплектSERVICE SET | 4931494545товар | 1 | 4058546471170 | |
| 68 | 4500 | Service комплектSERVICE SET | 4931511281товар | 1 | 4058546651374 |
