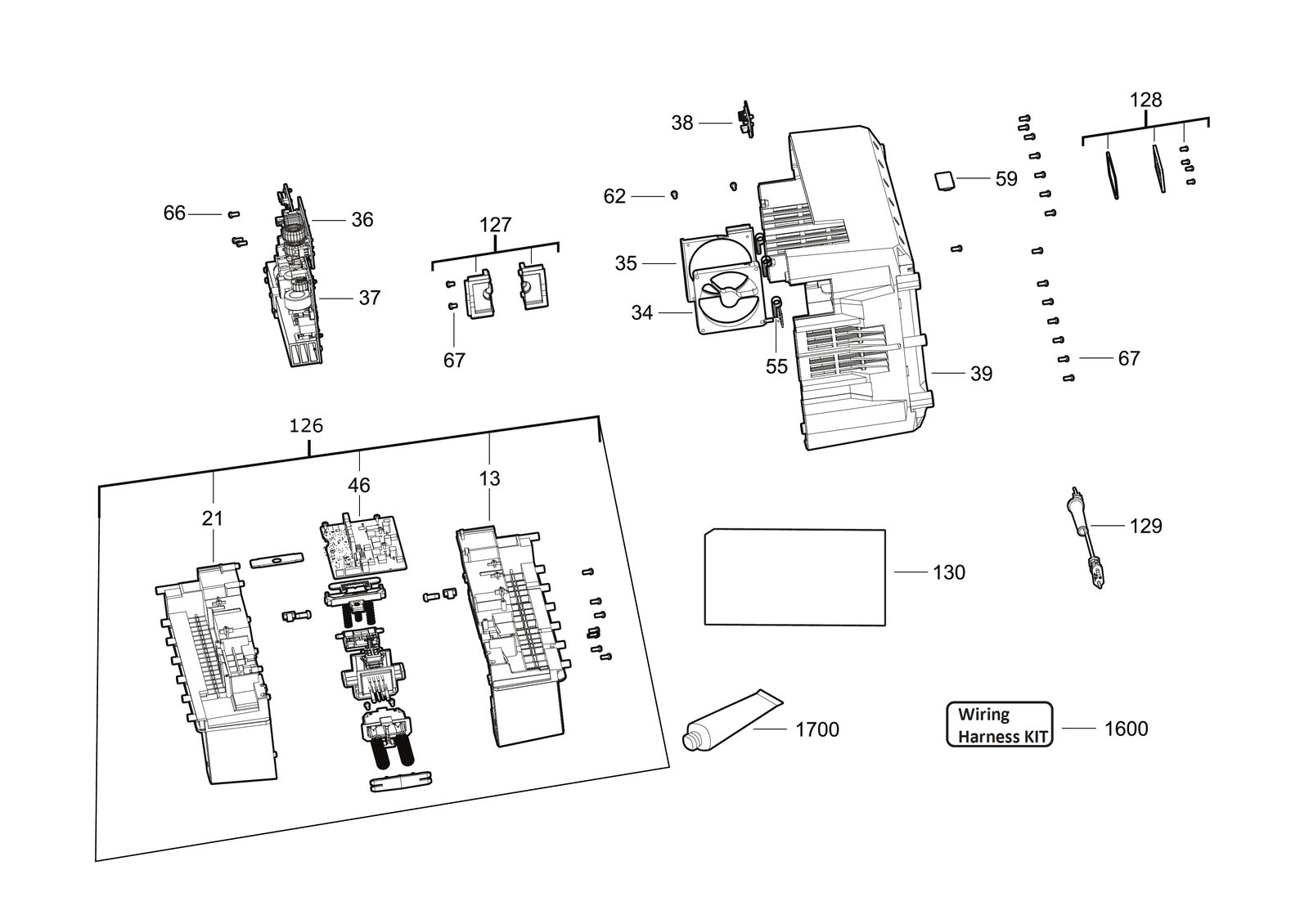

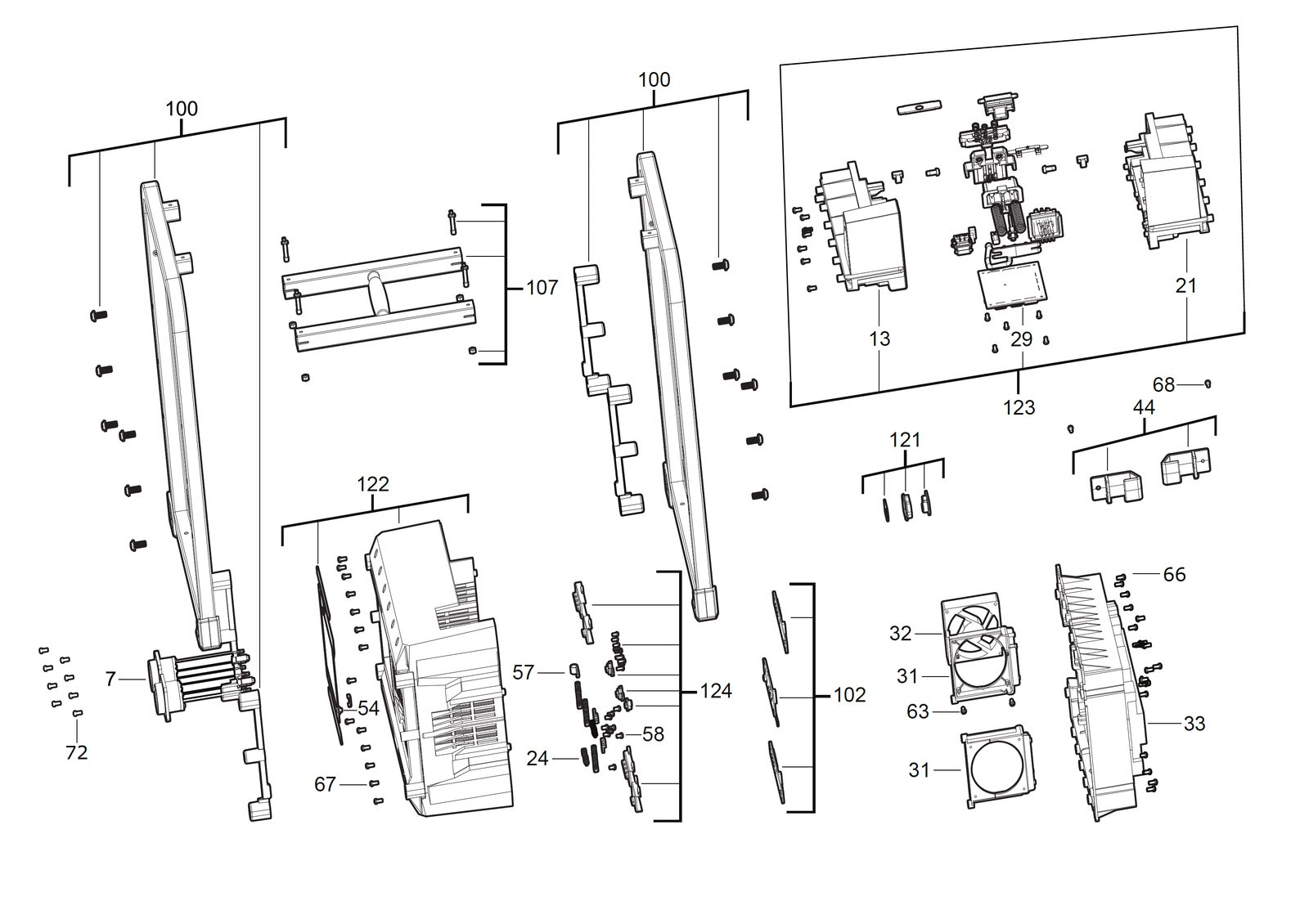

Инструмент Milwaukee MXFPS-602 — взрыв-схема
Сервисная страница: Инструмент Milwaukee MXFPS-602. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFPS-602Артикул инструмента: 4933479266Код схемы: 400048122040 позицийКатегория: Прочий инструмент Milwaukee
Таблица деталей — 40 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0007 | Wall socketWALL SOCKET | 4931494366товар | 2 | 4058546469382 | |
| 2 | 0013 | Battery редукторBATTERY BOX | 4931494367товар | 2 | 4058546469399 | |
| 3 | 0021 | Battery редукторBATTERY BOX | 4931494368товар | 2 | 4058546469405 | |
| 4 | 0024 | КронштейнBRACKET | 4931494369товар | 1 | 4058546469412 | |
| 5 | 0029 | Strator pcbaSTRATOR PCBA | 4931494370товар | 1 | 4058546469429 | |
| 6 | 0031 | Вентилятор корпусFAN HOUSING | 4931494371товар | 2 | 4058546469436 | |
| 7 | 0032 | ВентиляторFAN | 4931494372товар | 1 | 4058546469443 | |
| 8 | 0033 | Pcba inverterPCBA INVERTER | 4931494373товар | 1 | 4058546469450 | |
| 9 | 0034 | ВентиляторFAN | 4931494374товар | 1 | 4058546469467 | |
| 10 | 0035 | Вентилятор корпусFAN HOUSING | 4931494375товар | 1 | 4058546469474 | |
| 11 | 0036 | Charge pcbaCHARGE PCBA | 4931494376товар | 1 | 4058546469481 | |
| 12 | 0037 | Ac inlet pcbaAC INLET PCBA | 4931494377товар | 1 | 4058546469498 | |
| 13 | 0038 | Bl pcbaBL PCBA | 4931494378товар | 1 | 4058546469504 | |
| 14 | 0039 | КорпусHOUSING | 4931494379товар | 1 | 4058546469511 | |
| 15 | 0044 | ClampCLAMP | 4931494380товар | 1 | 4058546469528 | |
| 16 | 0046 | Power mux pcbaPOWER MUX PCBA | 4931494381товар | 1 | 4058546469535 | |
| 17 | 0054 | ВинтSCREW | 4931494382товар | 1 | 4058546469542 | |
| 18 | 0055 | Wire lockWIRE LOCK | 4931494383товар | 1 | 4058546469559 | |
| 19 | 0057 | Wire lockWIRE LOCK | 4931494384товар | 1 | 4058546469566 | |
| 20 | 0058 | ВинтSCREW | 4931494385товар | 20 | 4058546469573 | |
| 21 | 0059 | Coin cell pcbaCOIN CELL PCBA | 4931494386товар | 1 | 4058546469580 | |
| 22 | 0062 | ВинтSCREW | 4931494387товар | 8 | 4058546469597 | |
| 23 | 0063 | ВинтSCREW | 4931494388товар | 4 | 4058546469603 | |
| 24 | 0066 | ВинтSCREW | 4931494389товар | 31 | 4058546469610 | |
| 25 | 0067 | ВинтSCREW | 4931494390товар | 32 | 4058546469627 | |
| 26 | 0068 | ВинтSCREW | 4931494391товар | 2 | 4058546469634 | |
| 27 | 0072 | ВинтSCREW | 4931494392товар | 8 | 4058546469641 | |
| 28 | 0100 | Roll cage в сбореROLL CAGE ASSY | 4931494393товар | 2 | 4058546469658 | |
| 29 | 0102 | Hmi pcba в сбореHMI PCBA ASSY | 4931494394товар | 1 | 4058546469665 | |
| 30 | 0107 | Roll cage в сбореROLL CAGE ASSY | 4931494395товар | 1 | 4058546469672 | |
| 31 | 0121 | Power button в сбореPOWER BUTTON ASSY | 4931494396товар | 1 | 4058546469689 | |
| 32 | 0122 | КорпусHOUSING | 4931494397товар | 1 | 4058546469696 | |
| 33 | 0123 | Strator pcba в сбореSTRATOR PCBA ASSY | 4931494398товар | 1 | 4058546469702 | |
| 34 | 0124 | Lens/gauge/screw в сбореLENS/GAUGE/SCREW ASSY | 4931494399товар | 1 | 4058546469719 | |
| 35 | 0126 | Mux pcba в сбореMUX PCBA ASSY | 4931494400товар | 1 | 4058546469726 | |
| 36 | 0127 | Charge корпус в сбореCHARGE HOUSING ASSY | 4931494401товар | 1 | 4058546469733 | |
| 37 | 0128 | Battery door bluetooth в сбореBATTERY DOOR BLUETOOTH ASSY | 4931494402товар | 1 | 4058546469740 | |
| 38 | 0129 | Сетевой шнурPOWER CORD | 4931494403товар | 1 | 4058546469757 | |
| 39 | 0130 | Шильдик / табличка данныхRATING PLATE | 4931494404товар | 1 | 4058546469764 | |
| 40 | 1600 | WireWIRE | 4931494405товар | 1 | 4058546469771 |
