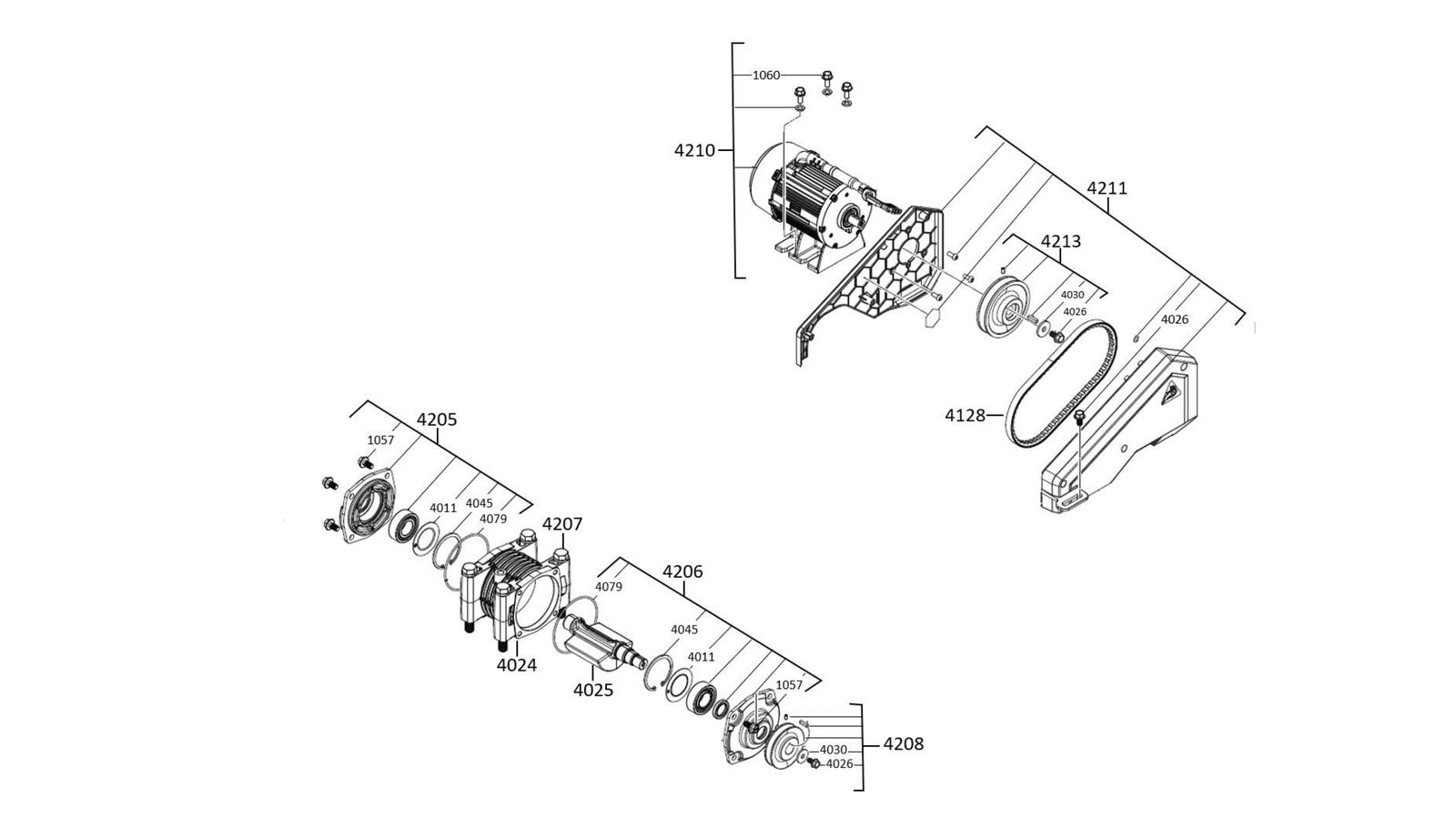

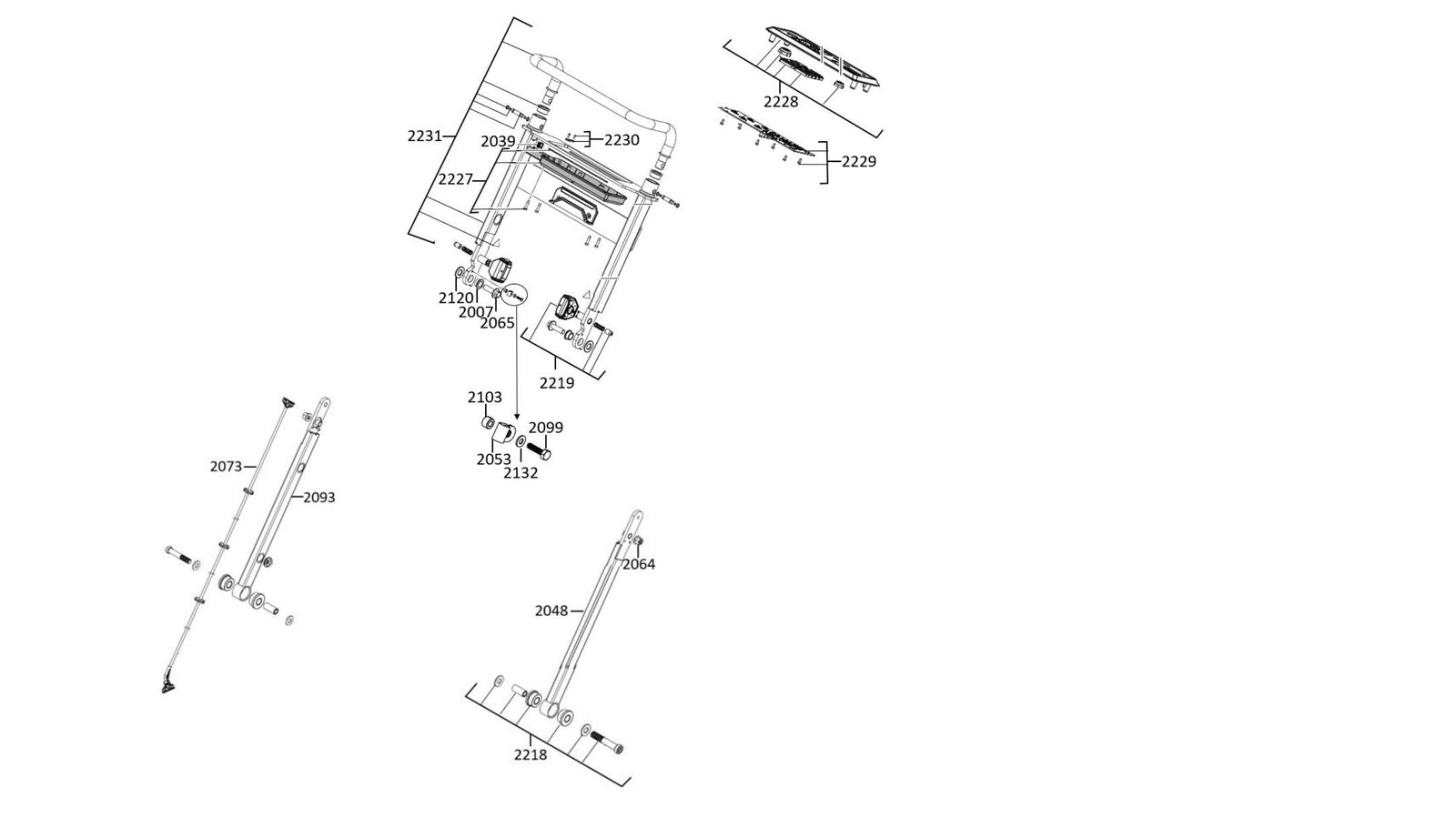

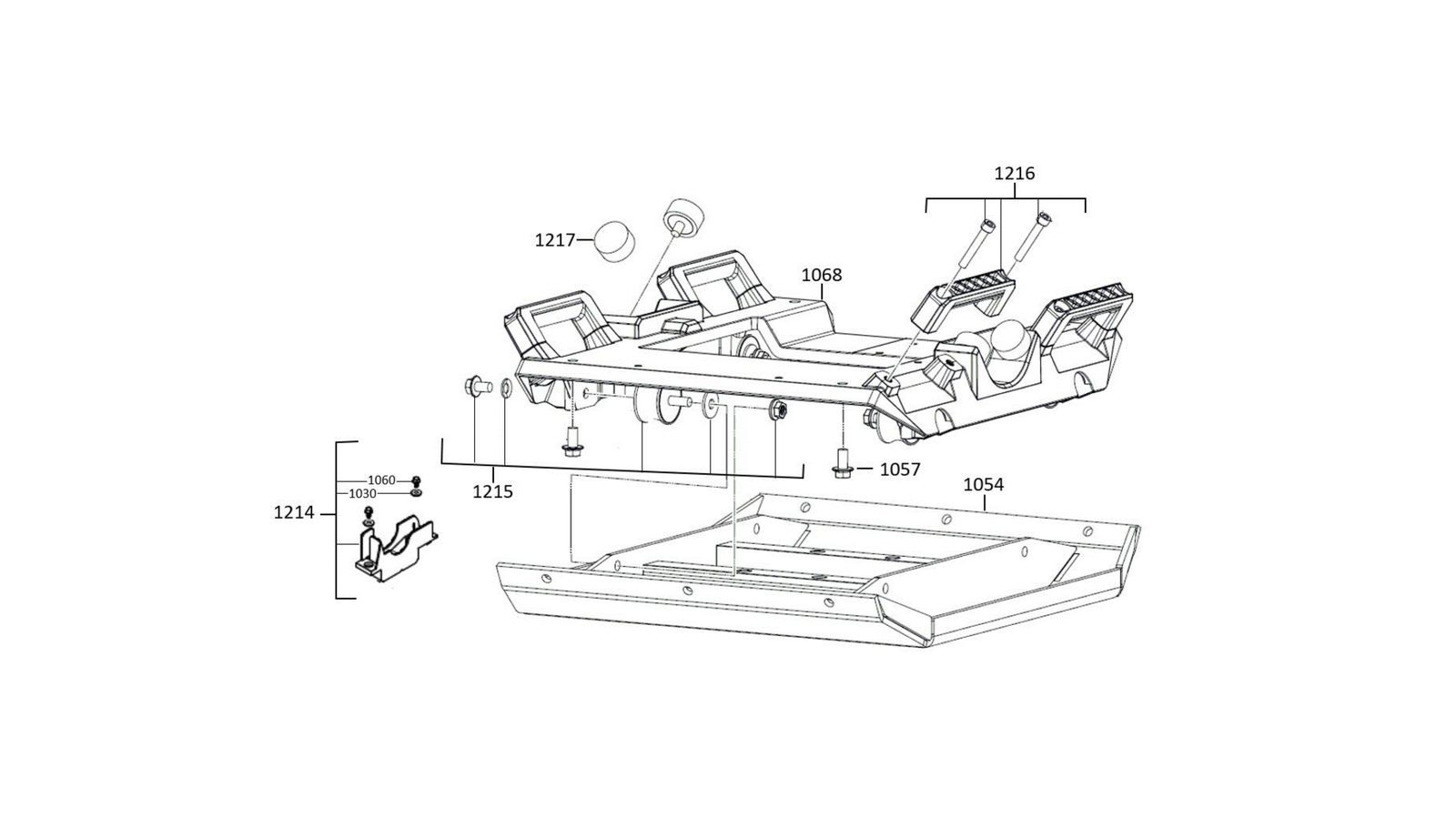

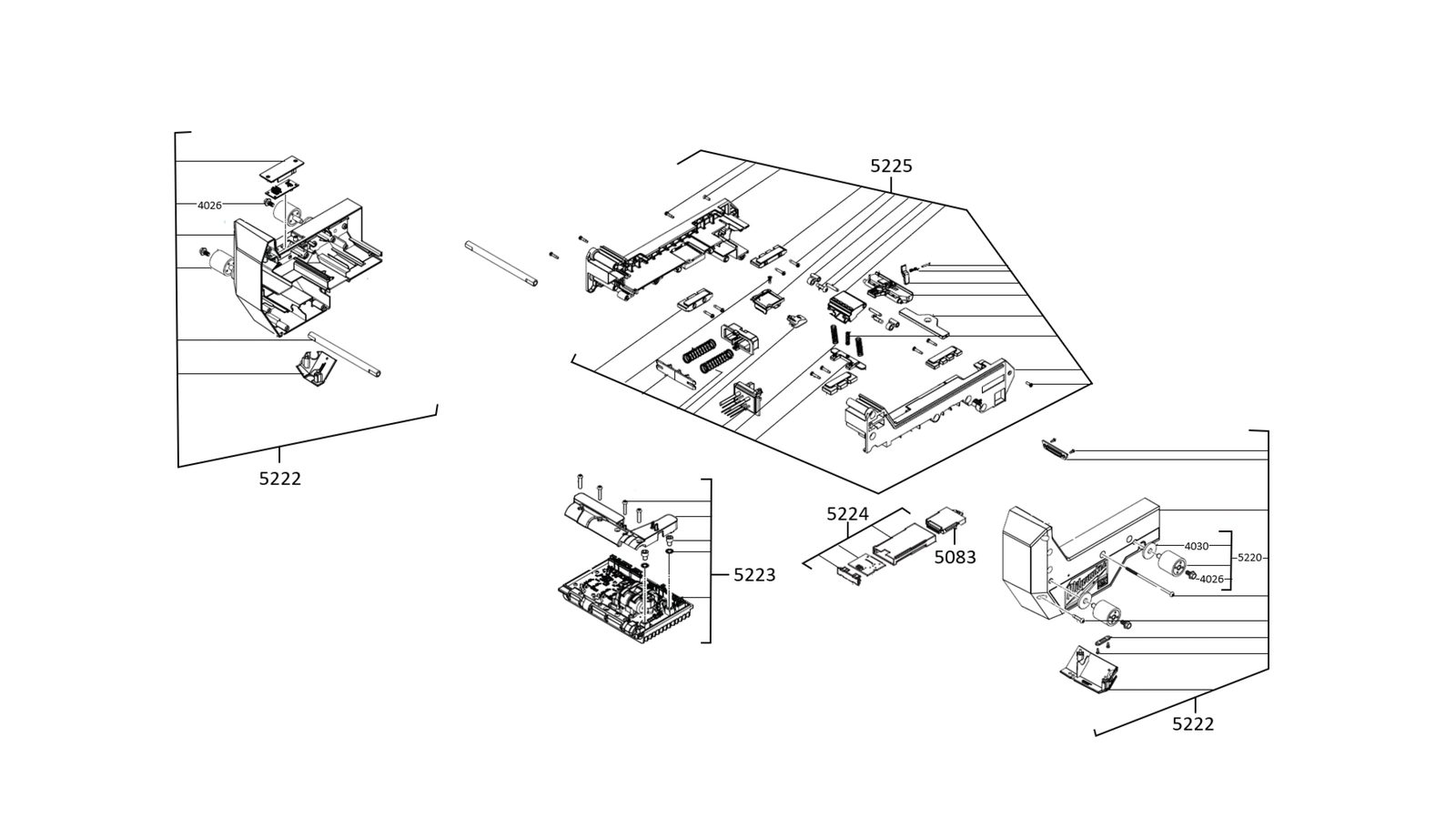

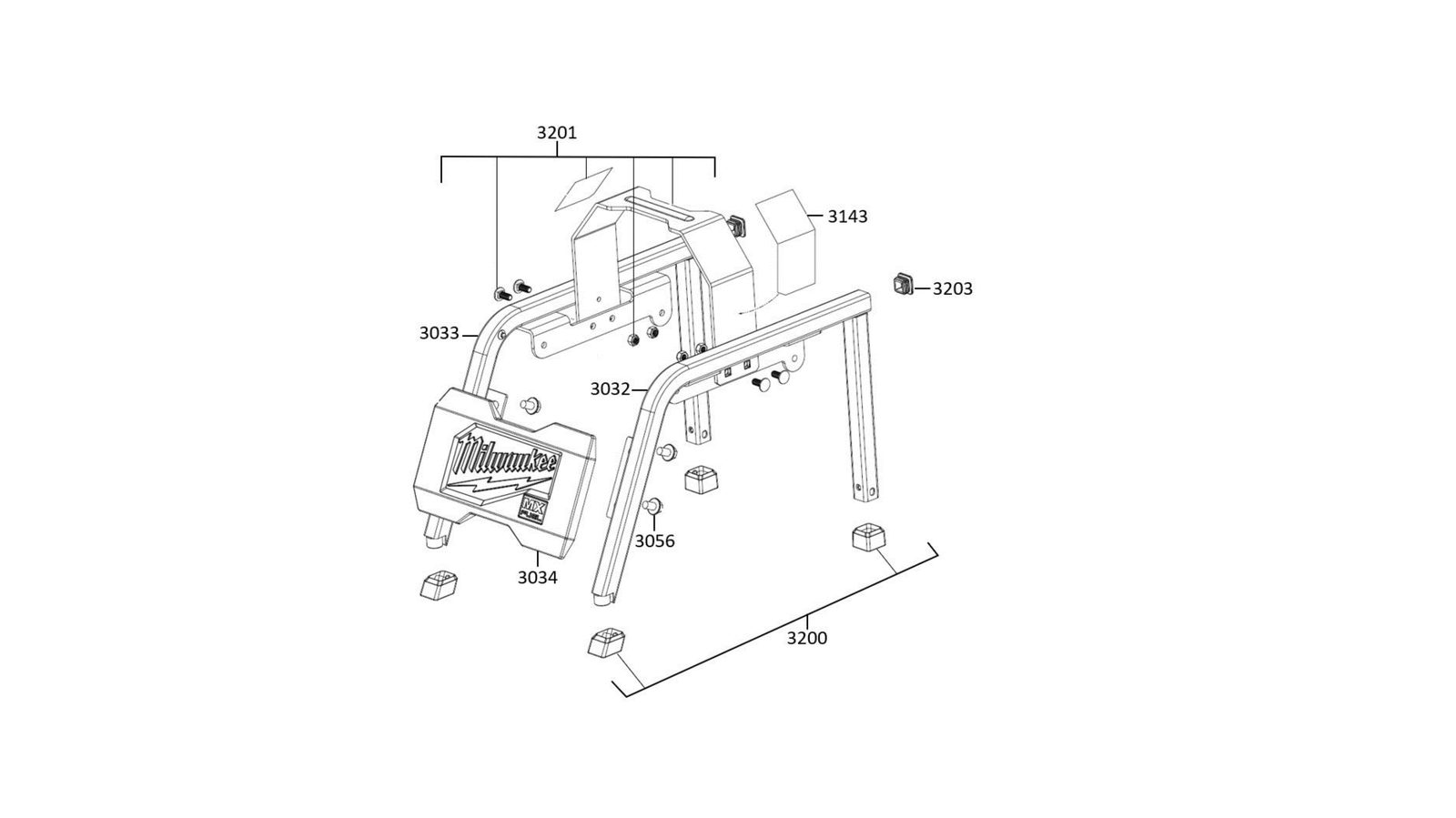

Инструмент Milwaukee MXFPC50-0 — взрыв-схема
Сервисная страница: Инструмент Milwaukee MXFPC50-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFPC50-0Артикул инструмента: 4933493267Код схемы: 400049731556 позицийКатегория: Прочий инструмент Milwaukee
Таблица деталей — 56 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1030 | ШайбаWASHER | 4931506685товар | 6 | 4058546559991 | |
| 2 | 1054 | Опорная плитаBASE PLATE | 4931506686товар | 1 | 4058546560003 | |
| 3 | 1057 | ВинтSCREW | 4931506687товар | 12 | 4058546560010 | |
| 4 | 1060 | ВинтSCREW | 4931506688товар | 5 | 4058546560027 | |
| 5 | 1068 | Опорная плитаBASE PLATE | 4931506689товар | 1 | 4058546560034 | |
| 6 | 1214 | Защитный кожухGUARD | 4931506690товар | 1 | 4058546560041 | |
| 7 | 1215 | РеменьBELT | 4931506691товар | 1 | 4058546560058 | |
| 8 | 1216 | Комплект рукояткиHANDLE SET | 4931506692товар | 4 | 4058546560065 | |
| 9 | 1217 | Резиновый bumperRUBBER BUMPER | 4931506693товар | 1 | 4058546560072 | |
| 10 | 2007 | ПодшипникBEARING | 4931506694товар | 2 | 4058546560089 | |
| 11 | 2039 | GrommetGROMMET | 4931506695товар | 1 | 4058546560096 | |
| 12 | 2048 | FootFOOT | 4931506696товар | 1 | 4058546560102 | |
| 13 | 2053 | ClampCLAMP | 4931506697товар | 1 | 4058546560119 | |
| 14 | 2064 | ГайкаNUT | 4931506698товар | 2 | 4058546560126 | |
| 15 | 2065 | ВинтSCREW | 4931506699товар | 2 | 4058546560133 | |
| 16 | 2073 | WireWIRE | 4931506700товар | 1 | 4058546560140 | |
| 17 | 2093 | FootFOOT | 4931506701товар | 1 | 4058546560157 | |
| 18 | 2099 | ВинтSCREW | 4931506702товар | 1 | 4058546560164 | |
| 19 | 2103 | ВинтSCREW | 4931506703товар | 1 | 4058546560171 | |
| 20 | 2120 | ШайбаWASHER | 4931506704товар | 2 | 4058546560188 | |
| 21 | 2132 | ШайбаWASHER | 4931506705товар | 1 | 4058546560195 | |
| 22 | 2218 | IsolationISOLATION | 4931506706товар | 2 | 4058546560201 | |
| 23 | 2219 | Ручка-регуляторKNOB | 4931506707товар | 2 | 4058546560218 | |
| 24 | 2227 | ОпораSUPPORT | 4931506708товар | 1 | 4058546560225 | |
| 25 | 2228 | Сервисный комплектSERVICE KIT | 4931506709товар | 1 | 4058546560232 | |
| 26 | 2229 | ЭлектронныйELECTRONIC | 4931506710товар | 1 | 4058546560249 | |
| 27 | 2230 | Кабель clampCABLE CLAMP | 4931506711товар | 1 | 4058546560256 | |
| 28 | 2231 | Комплект рукояткиHANDLE SET | 4931506712товар | 1 | 4058546560263 | |
| 29 | 3032 | FrameFRAME | 4931506713товар | 1 | 4058546560270 | |
| 30 | 3033 | FrameFRAME | 4931506714товар | 1 | 4058546560287 | |
| 31 | 3034 | НаклейкаLABEL | 4931506715товар | 1 | 4058546560294 | |
| 32 | 3056 | ВинтSCREW | 4931506716товар | 4 | 4058546560300 | |
| 33 | 3143 | Шильдик / табличка данныхRATING PLATE | 4931506717товар | 1 | 4058546560317 | |
| 34 | 3200 | Резиновый bumperRUBBER BUMPER | 4931506718товар | 1 | 4058546560324 | |
| 35 | 3201 | ПластинаPLATE | 4931506719товар | 1 | 4058546560331 | |
| 36 | 3203 | ТрубкаTUBE | 4931506720товар | 1 | 4058546560348 | |
| 37 | 4011 | ШайбаWASHER | 4931506721товар | 2 | 4058546560355 | |
| 38 | 4024 | КорпусHOUSING | 4931506722товар | 1 | 4058546560362 | |
| 39 | 4025 | ВалSHAFT | 4931506723товар | 1 | 4058546560379 | |
| 40 | 4026 | ВинтSCREW | 4931506724товар | 9 | 4058546560386 | |
| 41 | 4045 | Retaining кольцоRETAINING RING | 4931506725товар | 2 | 4058546560393 | |
| 42 | 4079 | Уплотнительное кольцоO-RING | 4931506726товар | 2 | 4058546560409 | |
| 43 | 4128 | РеменьBELT | 4931506727товар | 1 | 4058546560416 | |
| 44 | 4205 | КрышкаCOVER | 4931506728товар | 1 | 4058546560423 | |
| 45 | 4206 | КрышкаCOVER | 4931506729товар | 1 | 4058546560430 | |
| 46 | 4207 | Фиксирующий винт комплектLOCKING SCREW SET | 4931506730товар | 1 | 4058546560447 | |
| 47 | 4208 | ШкивPULLEY | 4931506731товар | 1 | 4058546560454 | |
| 48 | 4210 | ДвигательMOTOR | 4931506732товар | 1 | 4058546560461 | |
| 49 | 4211 | Защитный кожухGUARD | 4931506733товар | 1 | 4058546560478 | |
| 50 | 4213 | ШкивPULLEY | 4931506734товар | 1 | 4058546560485 | |
| 51 | 5083 | Insert cardINSERT CARD | 4931496713товар | 1 | 4058546538507 | |
| 52 | 5220 | КорпусHOUSING | 4931506735товар | 1 | 4058546560492 | |
| 53 | 5222 | Корпус крышкаHOUSING COVER | 4931506736товар | 1 | 4058546560508 | |
| 54 | 5223 | ЭлектронныйELECTRONIC | 4931506737товар | 1 | 4058546560515 | |
| 55 | 5224 | Power modulePOWER MODULE | 4931506738товар | 1 | 4058546560522 | |
| 56 | 5225 | Guide railGUIDE RAIL | 4931506739товар | 1 | 4058546560539 |
Нужна диагностика или запчасть Milwaukee?
Пришлите модель инструмента, артикул, позицию на схеме и фото шильдика. Поможем проверить деталь и оформить заявку.
