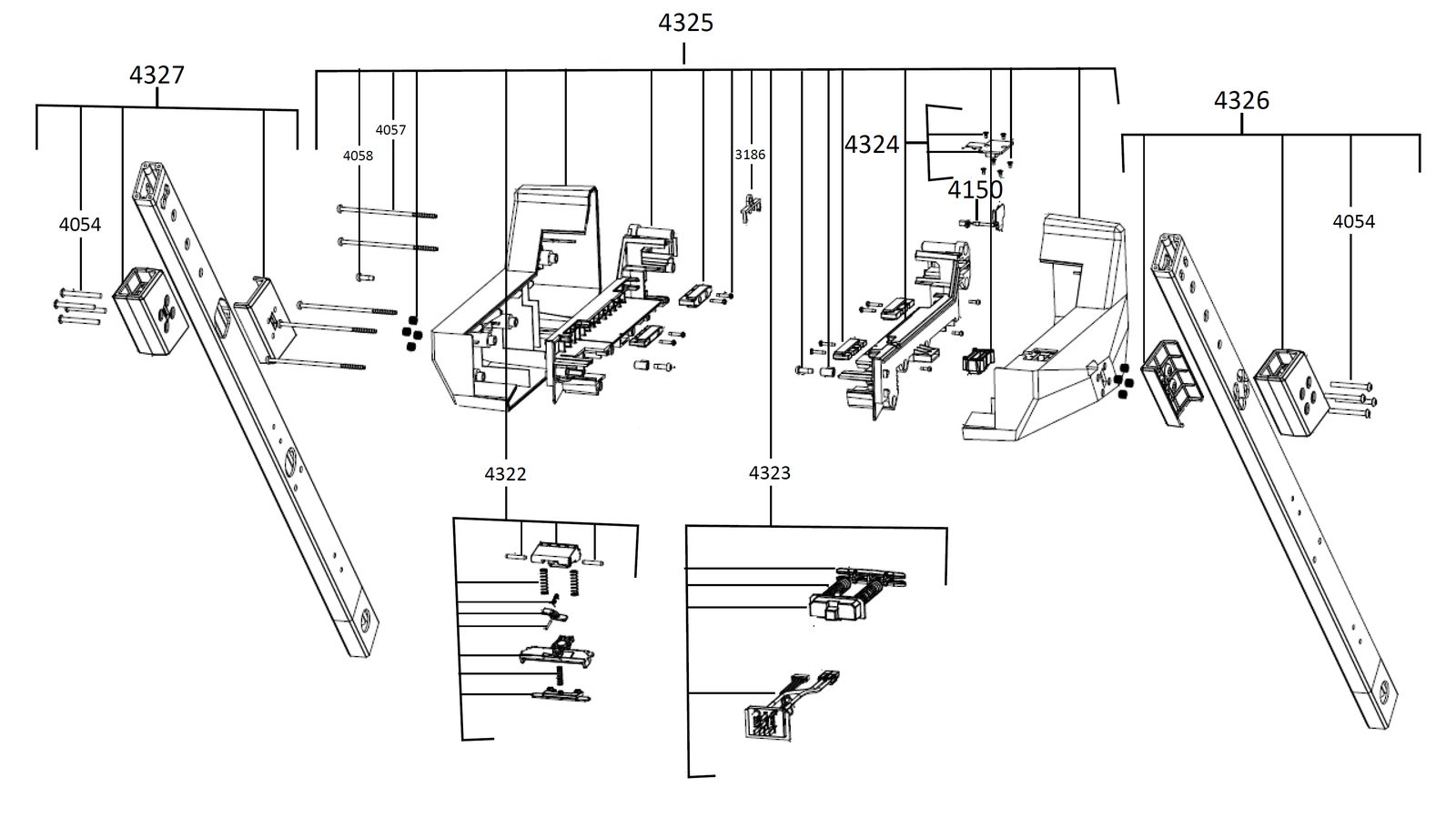

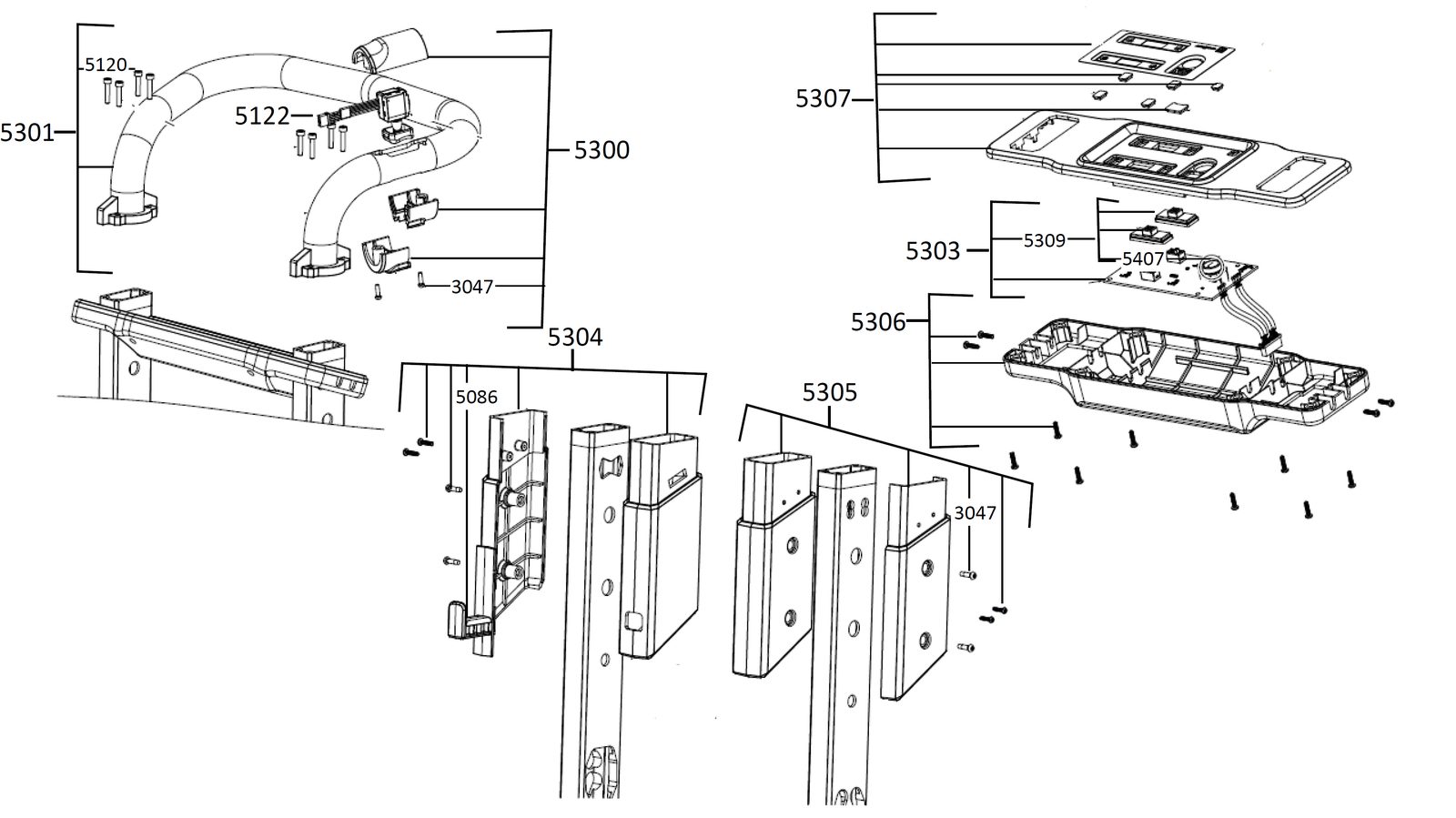

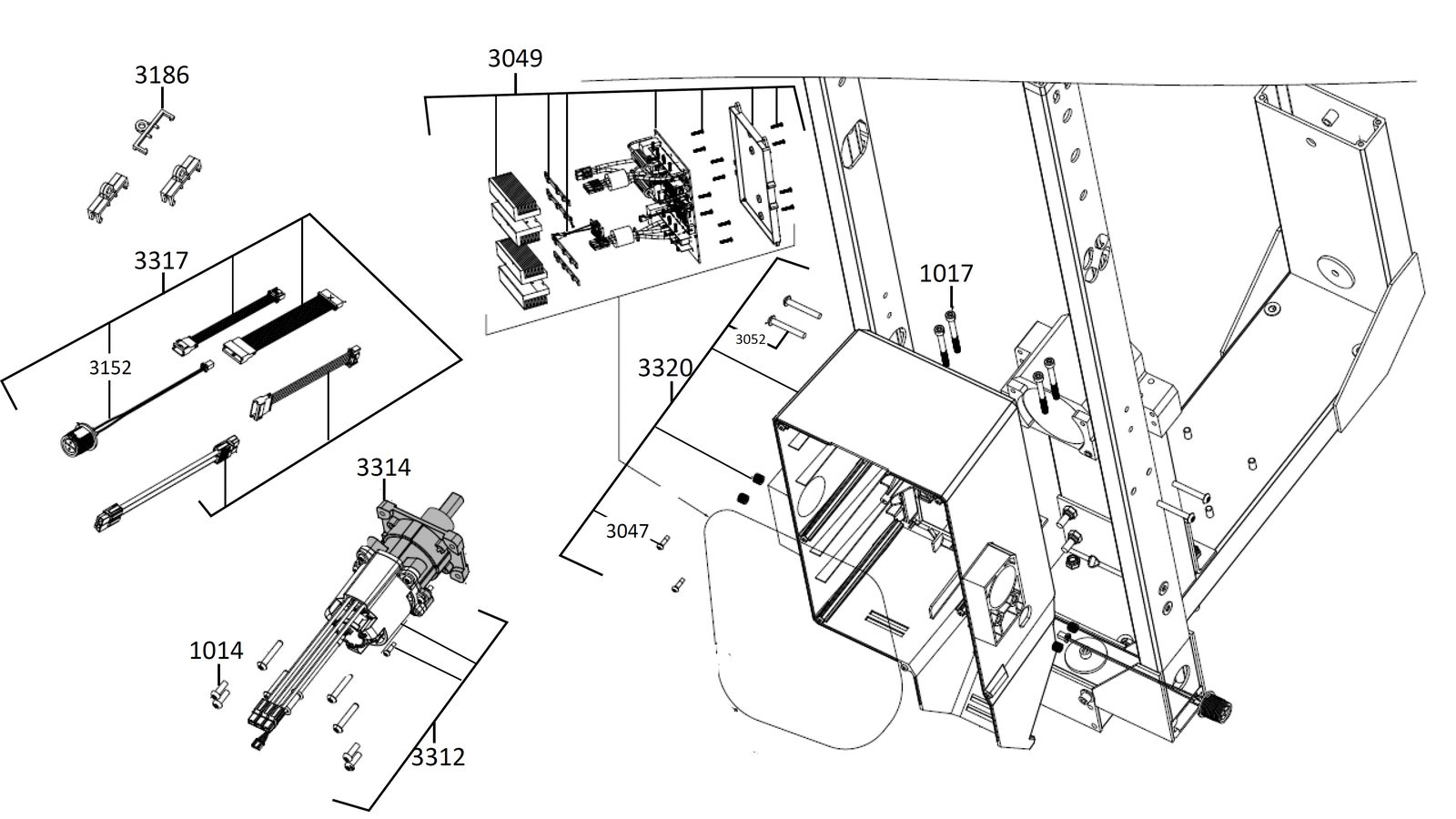

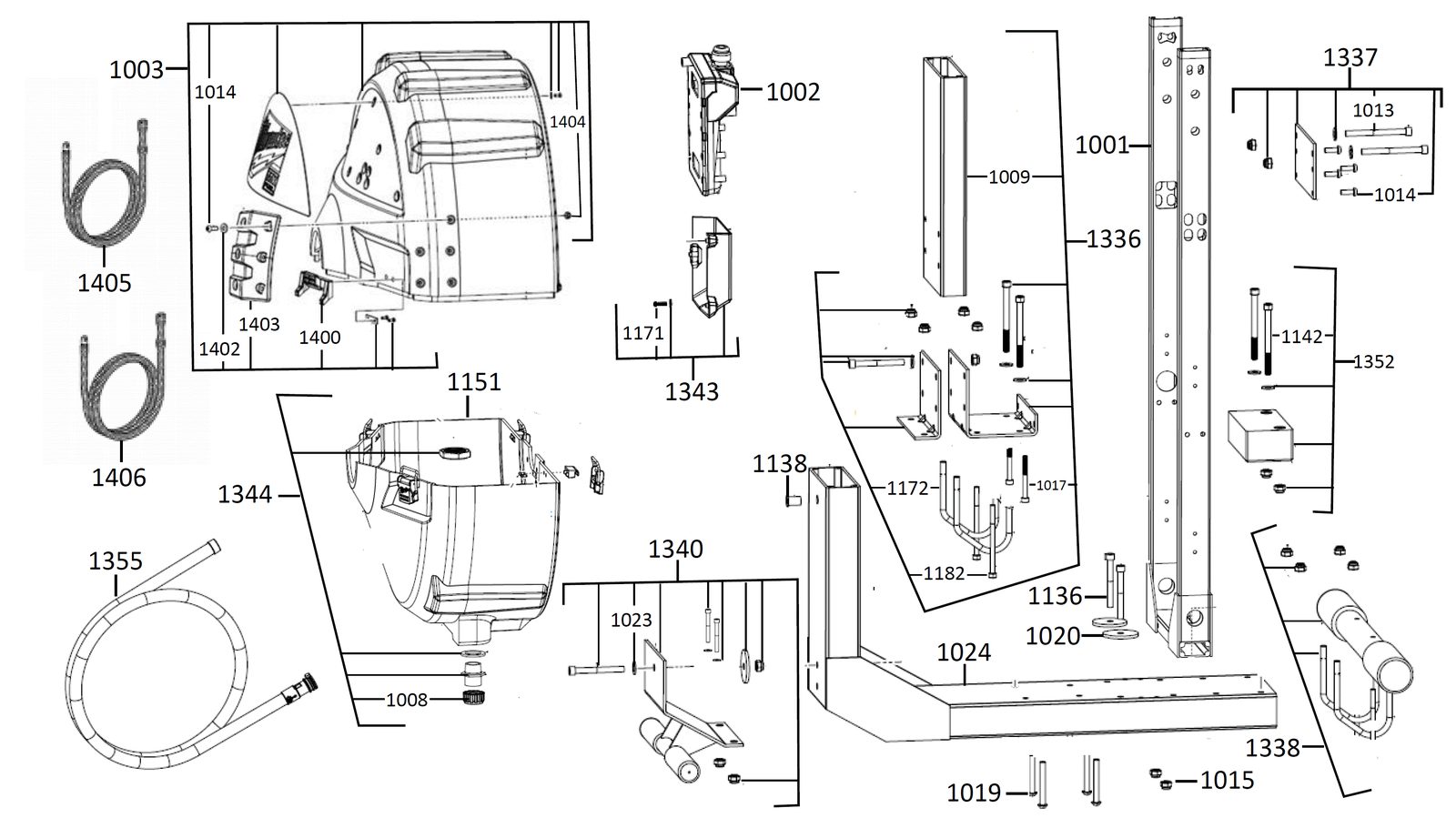

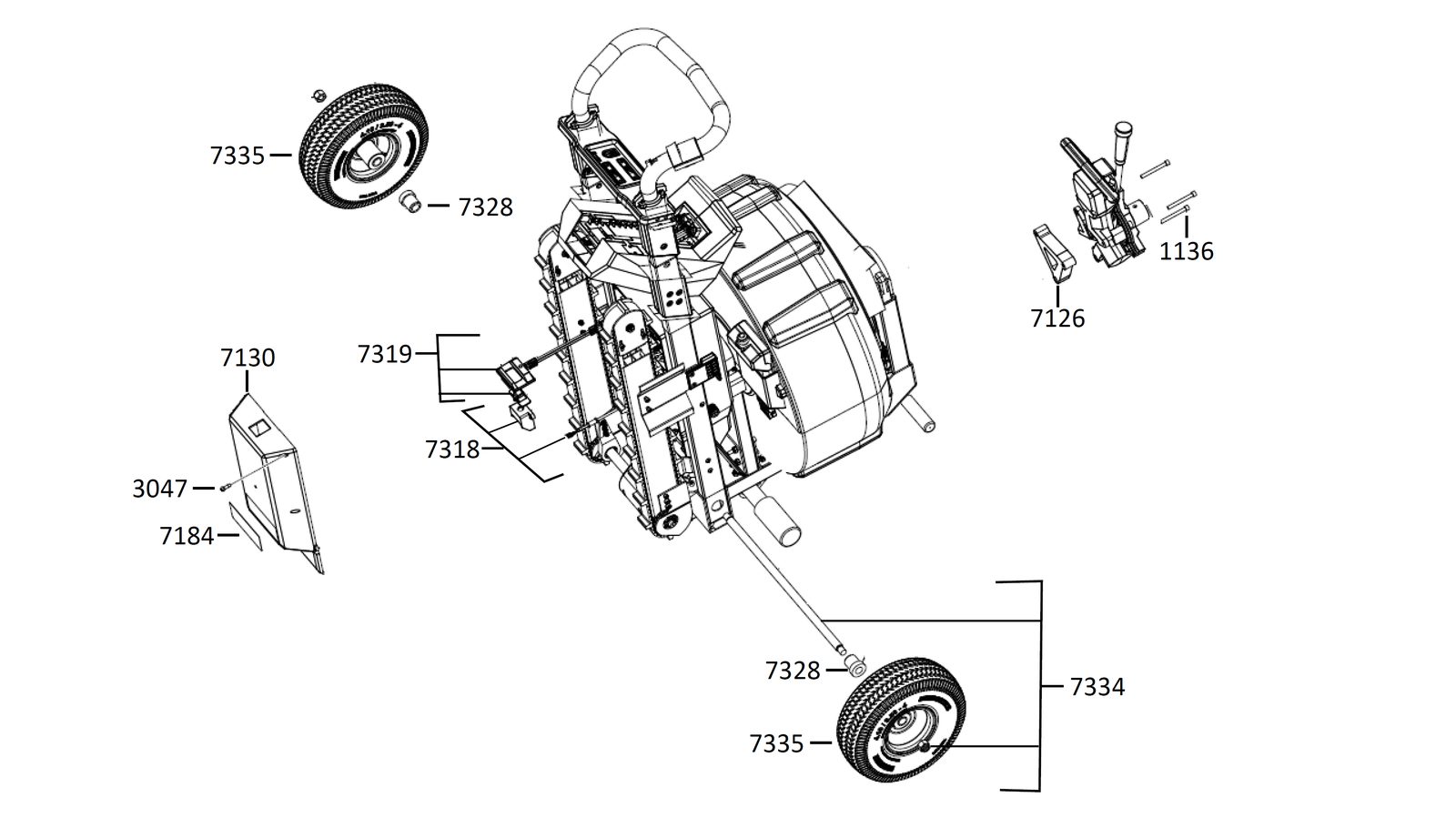

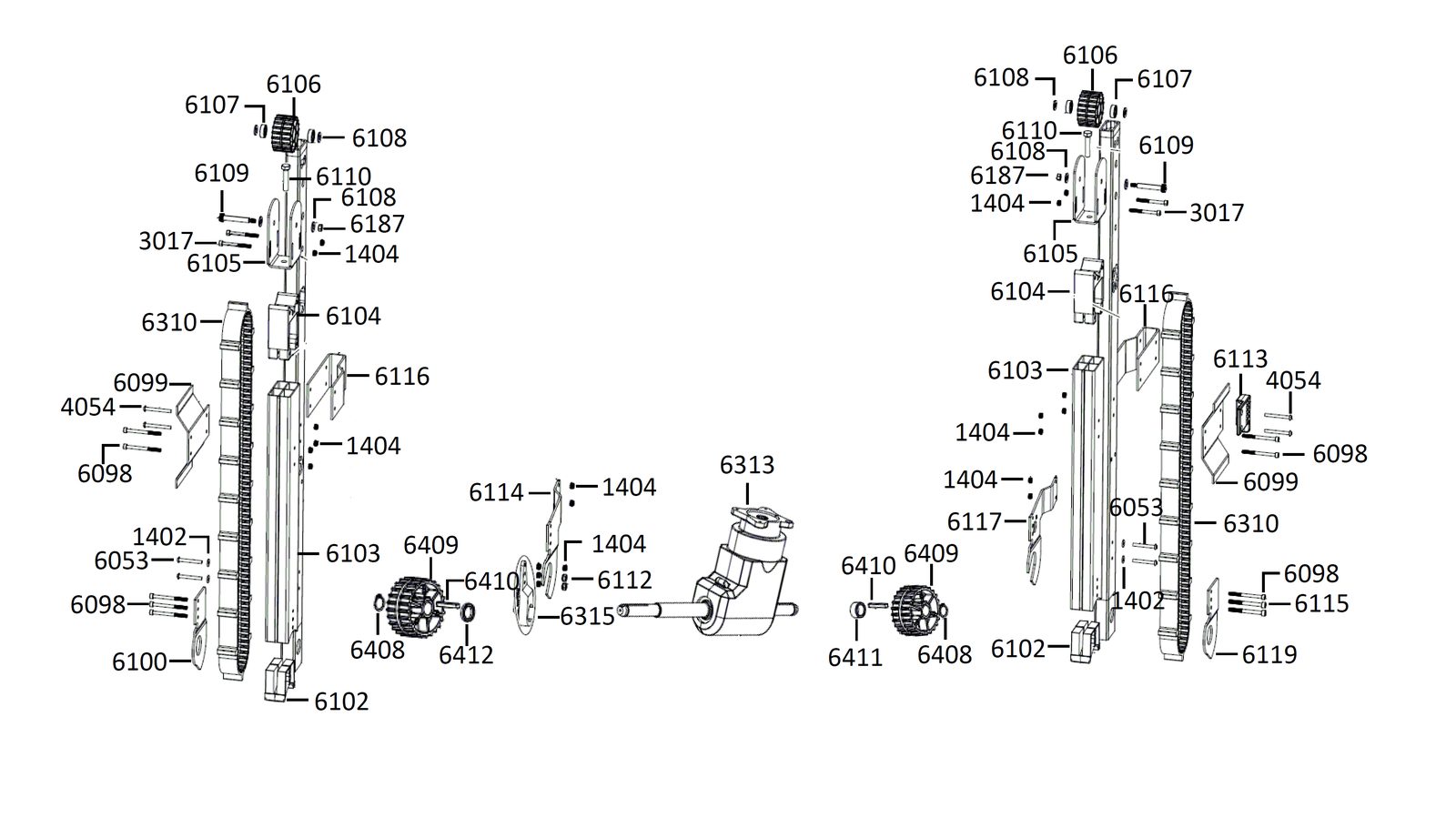

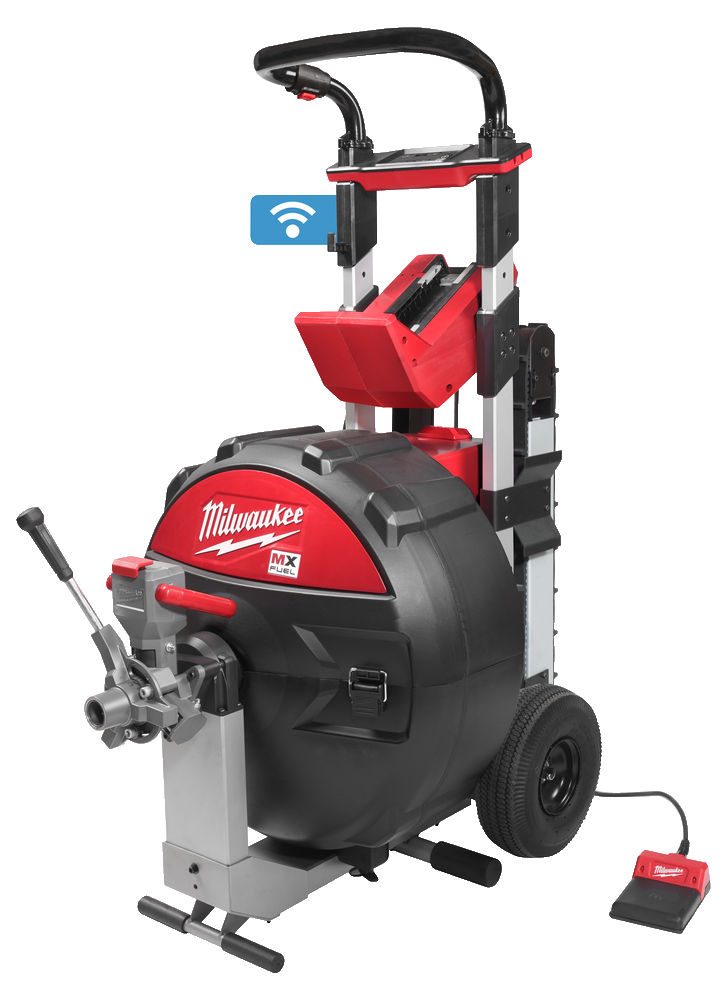

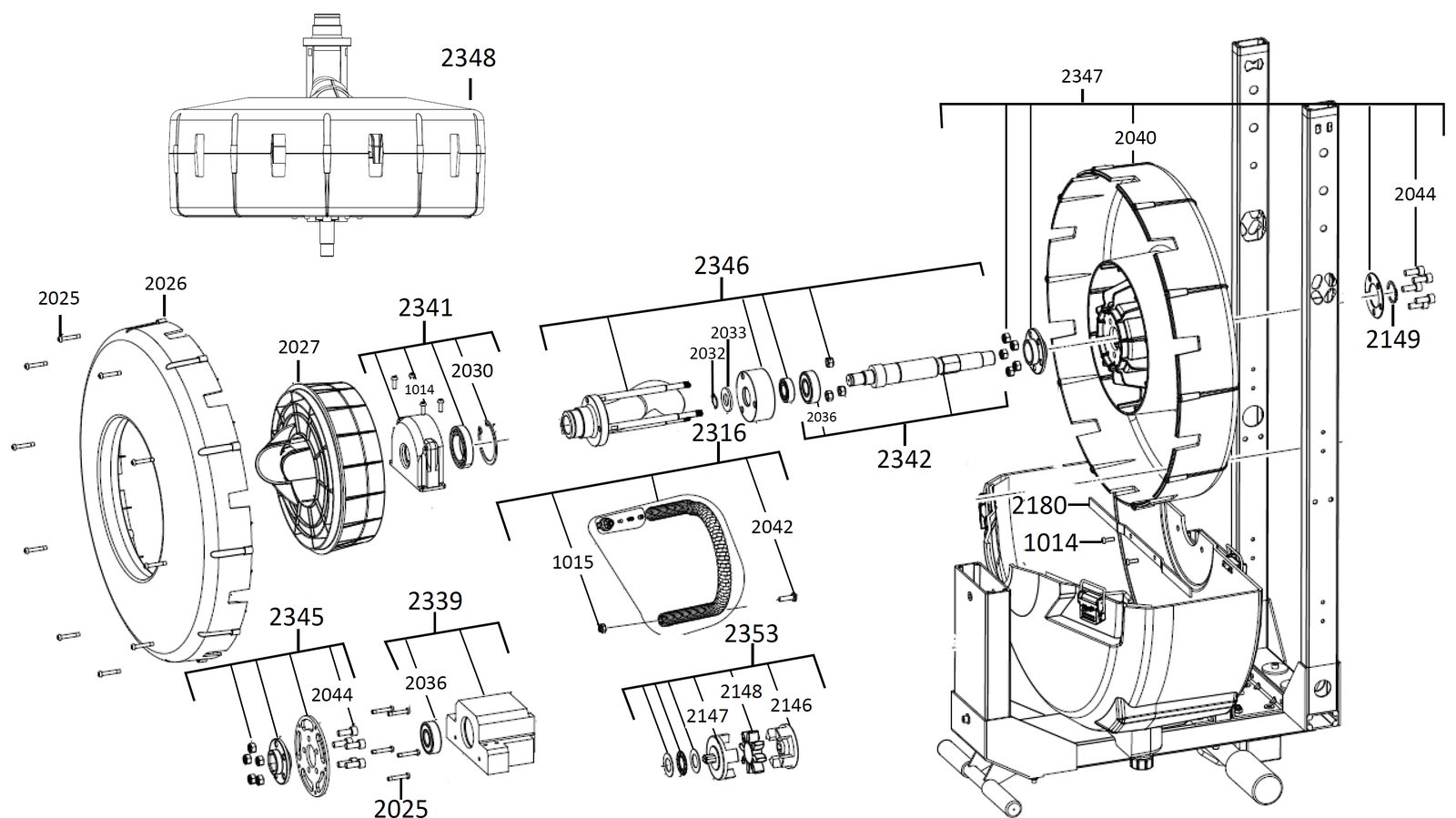

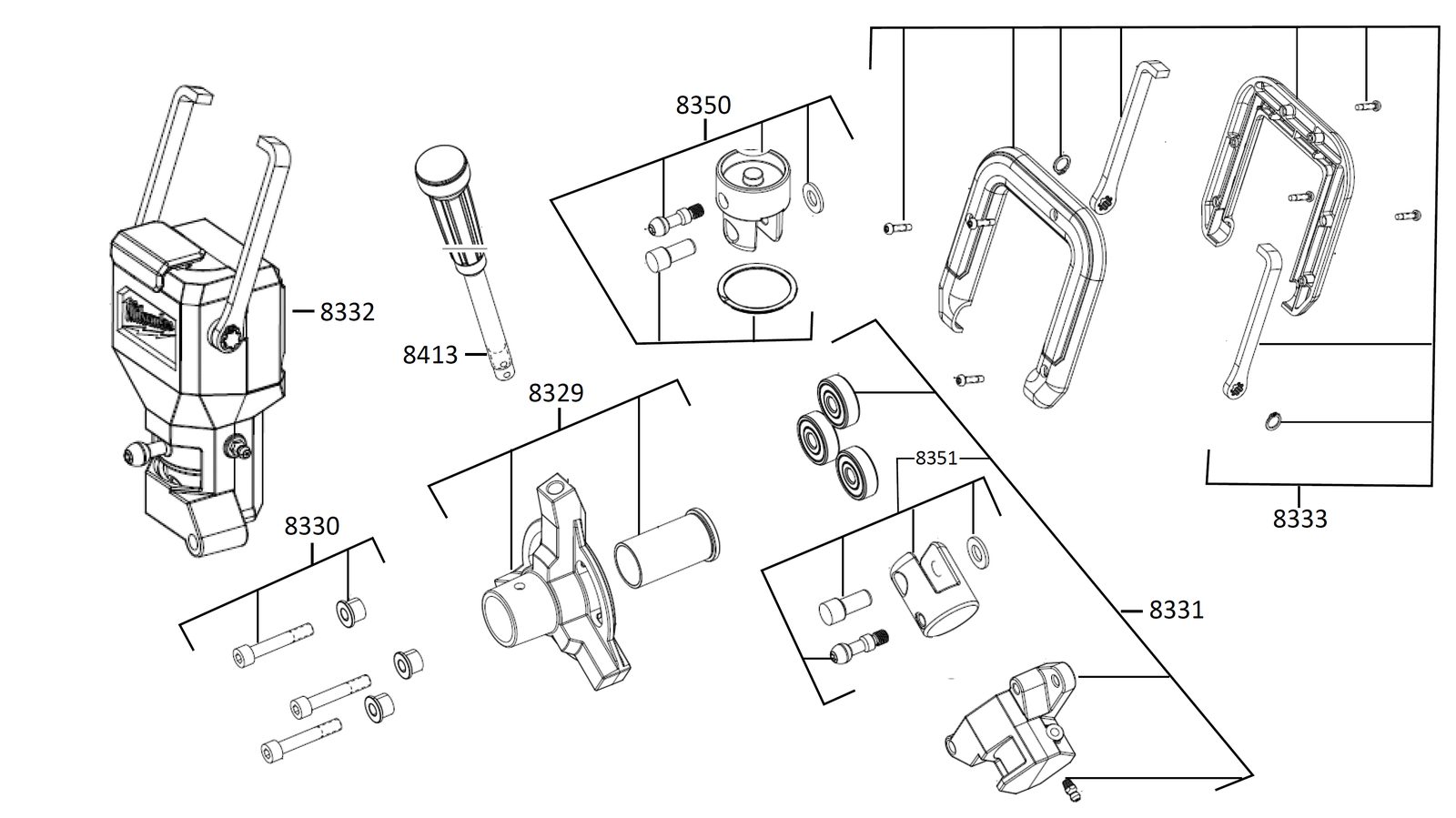

Инструмент Milwaukee MXFLSDP-301 — взрыв-схема
Сервисная страница: Инструмент Milwaukee MXFLSDP-301. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFLSDP-301Артикул инструмента: 4933471851Код схемы: 4000474838134 позицииКатегория: Прочий инструмент Milwaukee
Таблица деталей — 134 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1001 | FrameFRAME | 4931479976товар | 1 | 4058546397395 | |
| 2 | 1002 | Control deviceCONTROL DEVICE | 4931479977товар | 1 | 4058546397401 | |
| 3 | 1003 | КрышкаCOVER | 4931479978товар | 1 | 4058546397418 | |
| 4 | 1008 | КолпачокCAP | 4931479979товар | 1 | 4058546397425 | |
| 5 | 1009 | FrameFRAME | 4931479980товар | 1 | 4058546397432 | |
| 6 | 1013 | ВинтSCREW | 4931479981товар | 2 | 4058546397449 | |
| 7 | 1014 | ВинтSCREW | 4931479982товар | 26 | 4058546397456 | |
| 8 | 1015 | ГайкаNUT | 4931479983товар | 18 | 4058546397463 | |
| 9 | 1017 | ВинтSCREW | 4931479984товар | 6 | 4058546397470 | |
| 10 | 1019 | ВинтSCREW | 4931479985товар | 4 | 4058546397487 | |
| 11 | 1020 | ШайбаWASHER | 4931479986товар | 3 | 4058546397494 | |
| 12 | 1023 | ШайбаWASHER | 4931479987товар | 11 | 4058546397500 | |
| 13 | 1024 | FrameFRAME | 4931479988товар | 1 | 4058546397517 | |
| 14 | 1136 | ВинтSCREW | 4931479989товар | 5 | 4058546397524 | |
| 15 | 1138 | ГайкаNUT | 4931479990товар | 1 | 4058546397531 | |
| 16 | 1142 | ВинтSCREW | 4931479991товар | 2 | 4058546397548 | |
| 17 | 1151 | Корпус bottomHOUSING BOTTOM | 4931479992товар | 1 | 4058546397555 | |
| 18 | 1171 | ВинтSCREW | 4931479993товар | 3 | 4058546397562 | |
| 19 | 1172 | ВинтSCREW | 4931479994товар | 2 | 4058546397579 | |
| 20 | 1182 | ВинтSCREW | 4931479995товар | 2 | 4058546397586 | |
| 21 | 1336 | FrameFRAME | 4931479996товар | 1 | 4058546397593 | |
| 22 | 1337 | КронштейнBRACKET | 4931479997товар | 1 | 4058546397609 | |
| 23 | 1338 | FootFOOT | 4931479998товар | 1 | 4058546397616 | |
| 24 | 1340 | РукояткаHANDLE | 4931479999товар | 1 | 4058546397623 | |
| 25 | 1343 | ДержательHOLDER | 4931480000товар | 1 | 4058546397630 | |
| 26 | 1344 | Drain cockDRAIN COCK | 4931480001товар | 1 | 4058546397647 | |
| 27 | 1352 | BlockBLOCK | 4931480002товар | 1 | 4058546397654 | |
| 28 | 1400 | КрюкHOOK | 4931480003товар | 4 | 4058546397661 | |
| 29 | 1402 | ШайбаWASHER | 4931480004товар | 16 | 4058546397678 | |
| 30 | 1403 | StopSTOP | 4931480005товар | 2 | 4058546397685 | |
| 31 | 1404 | ГайкаNUT | 4931480006товар | 32 | 4058546397692 | |
| 32 | 2025 | ВинтSCREW | 4931480007товар | 15 | 4058546397708 | |
| 33 | 2026 | КрышкаCOVER | 4931480008товар | 1 | 4058546397715 | |
| 34 | 2027 | Moulded partMOULDED PART | 4931480009товар | 1 | 4058546397722 | |
| 35 | 2030 | Retaining кольцоRETAINING RING | 4931480010товар | 1 | 4058546397739 | |
| 36 | 2032 | Retaining кольцоRETAINING RING | 4931480011товар | 1 | 4058546397746 | |
| 37 | 2033 | ШайбаWASHER | 4931480012товар | 1 | 4058546397753 | |
| 38 | 2036 | Шариковый подшипникBALL BEARING | 4931480013товар | 2 | 4058546397760 | |
| 39 | 2040 | КрышкаCOVER | 4931480014товар | 1 | 4058546397777 | |
| 40 | 2042 | ВинтSCREW | 4931480015товар | 1 | 4058546397784 | |
| 41 | 2044 | ВинтSCREW | 4931480016товар | 10 | 4058546397791 | |
| 42 | 2146 | МуфтаCOUPLING | 4931480017товар | 1 | 4058546397807 | |
| 43 | 2147 | МуфтаCOUPLING | 4931480018товар | 1 | 4058546397814 | |
| 44 | 2148 | Резиновый bufferRUBBER BUFFER | 4931480019товар | 1 | 4058546397821 | |
| 45 | 2149 | Retaining кольцоRETAINING RING | 4931480020товар | 1 | 4058546397838 | |
| 46 | 2180 | Latch barLATCH BAR | 4931480021товар | 1 | 4058546397845 | |
| 47 | 2316 | ConnectionCONNECTION | 4931480022товар | 1 | 4058546397852 | |
| 48 | 2339 | Link blockLINK BLOCK | 4931480023товар | 1 | 4058546397869 | |
| 49 | 2341 | Link blockLINK BLOCK | 4931480024товар | 1 | 4058546397876 | |
| 50 | 2342 | ВалSHAFT | 4931480025товар | 1 | 4058546397883 | |
| 51 | 2345 | КронштейнBRACKET | 4931480026товар | 1 | 4058546397890 | |
| 52 | 2346 | Feed шпиндельFEED SPINDLE | 4931480027товар | 1 | 4058546397906 | |
| 53 | 2347 | Cover-kitCOVER-KIT | 4931480028товар | 1 | 4058546397913 | |
| 54 | 2348 | В сборе комплектASSEMBLY KIT | 4931480029товар | 1 | 4058546397920 | |
| 55 | 2353 | Coupling комплектCOUPLING SET | 4931480030товар | 1 | 4058546397937 | |
| 56 | 3047 | ВинтSCREW | 4931480031товар | 17 | 4058546397944 | |
| 57 | 3049 | ЭлектронныйELECTRONIC | 4931480032товар | 1 | 4058546397951 | |
| 58 | 3052 | ВинтSCREW | 4931480033товар | 4 | 4058546397968 | |
| 59 | 3152 | КабельCABLE | 4931480034товар | 1 | 4058546397975 | |
| 60 | 3186 | Clamp клипсаCLAMP CLIP | 4931480035товар | 6 | 4058546397982 | |
| 61 | 3312 | Двигатель в сбореMOTOR ASSEMBLY | 4931480036товар | 1 | 4058546397999 | |
| 62 | 3314 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931480037товар | 1 | 4058546398002 | |
| 63 | 3317 | Кабель комплектCABLE SET | 4931480038товар | 1 | 4058546398019 | |
| 64 | 3320 | Комплект корпуса в сбореHOUSING SET ASSY | 4931480039товар | 1 | 4058546398026 | |
| 65 | 4054 | ВинтSCREW | 4931480040товар | 12 | 4058546398033 | |
| 66 | 4057 | ВинтSCREW | 4931480041товар | 5 | 4058546398040 | |
| 67 | 4058 | ВинтSCREW | 4931480042товар | 3 | 4058546398057 | |
| 68 | 4150 | Электронный elementELECTRONIC ELEMENT | 4931480043товар | 1 | 4058546398064 | |
| 69 | 4322 | LatchLATCH | 4931480044товар | 1 | 4058546398071 | |
| 70 | 4323 | EjectorEJECTOR | 4931480045товар | 1 | 4058546398088 | |
| 71 | 4324 | КолпачокCAP | 4931480046товар | 1 | 4058546398095 | |
| 72 | 4325 | Battery редукторBATTERY BOX | 4931480047товар | 1 | 4058546398101 | |
| 73 | 4326 | FrameFRAME | 4931480048товар | 1 | 4058546398118 | |
| 74 | 4327 | FrameFRAME | 4931480049товар | 1 | 4058546398125 | |
| 75 | 5086 | КрюкHOOK | 4931480050товар | 1 | 4058546398132 | |
| 76 | 5120 | ВинтSCREW | 4931480051товар | 8 | 4058546398149 | |
| 77 | 5122 | Курок / выключательTRIGGER | 4931480052товар | 1 | 4058546398156 | |
| 78 | 5300 | КрышкаCOVER | 4931480053товар | 1 | 4058546398163 | |
| 79 | 5301 | Рукоятка compl.HANDLE COMPL. | 4931480054товар | 1 | 4058546398170 | |
| 80 | 5303 | ЭлектронныйELECTRONIC | 4931480055товар | 1 | 4058546398187 | |
| 81 | 5304 | Крышка frameCOVER FRAME | 4931480056товар | 1 | 4058546398194 | |
| 82 | 5305 | Крышка frameCOVER FRAME | 4931480057товар | 1 | 4058546398200 | |
| 83 | 5306 | Корпус bottomHOUSING BOTTOM | 4931480058товар | 1 | 4058546398217 | |
| 84 | 5307 | Крышка в сбореCOVER ASSY | 4931480059товар | 1 | 4058546398224 | |
| 85 | 5309 | Выключатель в сбореSWITCH ASSEMBLY | 4931480060товар | 1 | 4058546420758 | |
| 86 | 5407 | КнопкаBUTTON | 4931480061товар | 1 | 4058546420765 | |
| 87 | 6053 | ВинтSCREW | 4931480062товар | 4 | 4058546420772 | |
| 88 | 6098 | ВинтSCREW | 4931480063товар | 8 | 4058546420789 | |
| 89 | 6099 | Защитный кожухGUARD | 4931480064товар | 2 | 4058546420796 | |
| 90 | 6100 | КрышкаCOVER | 4931480065товар | 1 | 4058546420802 | |
| 91 | 6102 | Support bracketSUPPORT BRACKET | 4931480066товар | 2 | 4058546420819 | |
| 92 | 6103 | ОпораSUPPORT | 4931480067товар | 2 | 4058546420826 | |
| 93 | 6104 | КронштейнBRACKET | 4931480068товар | 2 | 4058546420833 | |
| 94 | 6105 | Holding bracketHOLDING BRACKET | 4931480069товар | 2 | 4058546420840 | |
| 95 | 6106 | ШкивPULLEY | 4931480070товар | 2 | 4058546420857 | |
| 96 | 6107 | Шариковый подшипникBALL BEARING | 4931480071товар | 4 | 4058546420864 | |
| 97 | 6108 | ШайбаWASHER | 4931480072товар | 8 | 4058546420871 | |
| 98 | 6109 | ВинтSCREW | 4931480073товар | 2 | 4058546420888 | |
| 99 | 6110 | ВинтSCREW | 4931480074товар | 2 | 4058546420895 | |
| 100 | 6112 | ГайкаNUT | 4931480075товар | 2 | 4058546420901 | |
| 101 | 6113 | КрюкHOOK | 4931480076товар | 1 | 4058546420918 | |
| 102 | 6114 | ФланецFLANGE | 4931480077товар | 1 | 4058546420925 | |
| 103 | 6115 | ВинтSCREW | 4931480078товар | 2 | 4058546420932 | |
| 104 | 6116 | Holding bracketHOLDING BRACKET | 4931480079товар | 2 | 4058546420949 | |
| 105 | 6117 | Chain clamp bodyCHAIN CLAMP BODY | 4931480080товар | 1 | 4058546420956 | |
| 106 | 6119 | КрышкаCOVER | 4931480081товар | 1 | 4058546420963 | |
| 107 | 6187 | ГайкаNUT | 4931480082товар | 2 | 4058546420970 | |
| 108 | 6310 | Toothed beltTOOTHED BELT | 4931480083товар | 1 | 4058546420987 | |
| 109 | 6313 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931480084товар | 1 | 4058546420994 | |
| 110 | 6315 | ФланецFLANGE | 4931480085товар | 1 | 4058546421007 | |
| 111 | 6408 | Retaining кольцоRETAINING RING | 4931480086товар | 2 | 4058546421014 | |
| 112 | 6409 | SprocketSPROCKET | 4931480087товар | 2 | 4058546421021 | |
| 113 | 6410 | КлючKEY | 4931480088товар | 2 | 4058546421038 | |
| 114 | 6411 | BushingBUSHING | 4931480089товар | 1 | 4058546421045 | |
| 115 | 6412 | BushingBUSHING | 4931480090товар | 1 | 4058546421052 | |
| 116 | 7126 | SpacerSPACER | 4931480091товар | 1 | 4058546421069 | |
| 117 | 7130 | Корпус крышкаHOUSING COVER | 4931480092товар | 1 | 4058546421076 | |
| 118 | 7184 | Шильдик / табличка данныхRATING PLATE | 4931480093товар | 1 | 4058546421083 | |
| 119 | 7318 | РемкомплектREPAIR KIT | 4931480094товар | 1 | 4058546421090 | |
| 120 | 7319 | Выключатель в сбореSWITCH ASSEMBLY | 4931480095товар | 1 | 4058546421106 | |
| 121 | 7328 | BushingBUSHING | 4931480096товар | 1 | 4058546421113 | |
| 122 | 7334 | Wheel комплектWHEEL SET | 4931480097товар | 1 | 4058546421120 | |
| 123 | 7335 | Wheel параWHEEL PAIR | 4931480098товар | 1 | 4058546421137 | |
| 124 | 8329 | Guide sleeveGUIDE SLEEVE | 4931480099товар | 1 | 4058546421144 | |
| 125 | 8330 | Fastening partsFASTENING PARTS | 4931480100товар | 1 | 4058546421151 | |
| 126 | 8331 | В сборе комплектASSEMBLY SET | 4931480101товар | 1 | 4058546421168 | |
| 127 | 8332 | Service комплектSERVICE SET | 4931480102товар | 1 | 4058546421175 | |
| 128 | 8333 | Комплект рукояткиHANDLE SET | 4931480103товар | 1 | 4058546421182 | |
| 129 | 8350 | Сервисный комплектSERVICE KIT | 4931480104товар | 1 | 4058546421199 | |
| 130 | 8351 | Сервисный комплектSERVICE KIT | 4931480105товар | 1 | 4058546421205 | |
| 131 | 8413 | Knob рукояткаKNOB HANDLE | 4931480106товар | 1 | 4058546421212 | |
| 132 | 1355 | Guide hose for mxflsdpGuide Hose for MXFLSDP | 4932478110товар | 1 | 4058546340421 | |
| 133 | 1405 | 20mm x 7.6m внутренний core coupling end20mm x 7.6m Inner Core Coupling End | 4932471703товар | 1 | 4058546296025 | |
| 134 | 1406 | 20mm x 15.2m внутренний core coupling end20mm x 15.2m Inner Core Coupling End | 4932471704товар | 1 | 4058546296032 |
