Дрель-шуруповёрт Milwaukee MXFDR255TV — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee MXFDR255TV. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFDR255TVАртикул инструмента: 4933472247Код схемы: 400047718925 позицийКатегория: Дрели и шуруповёрты

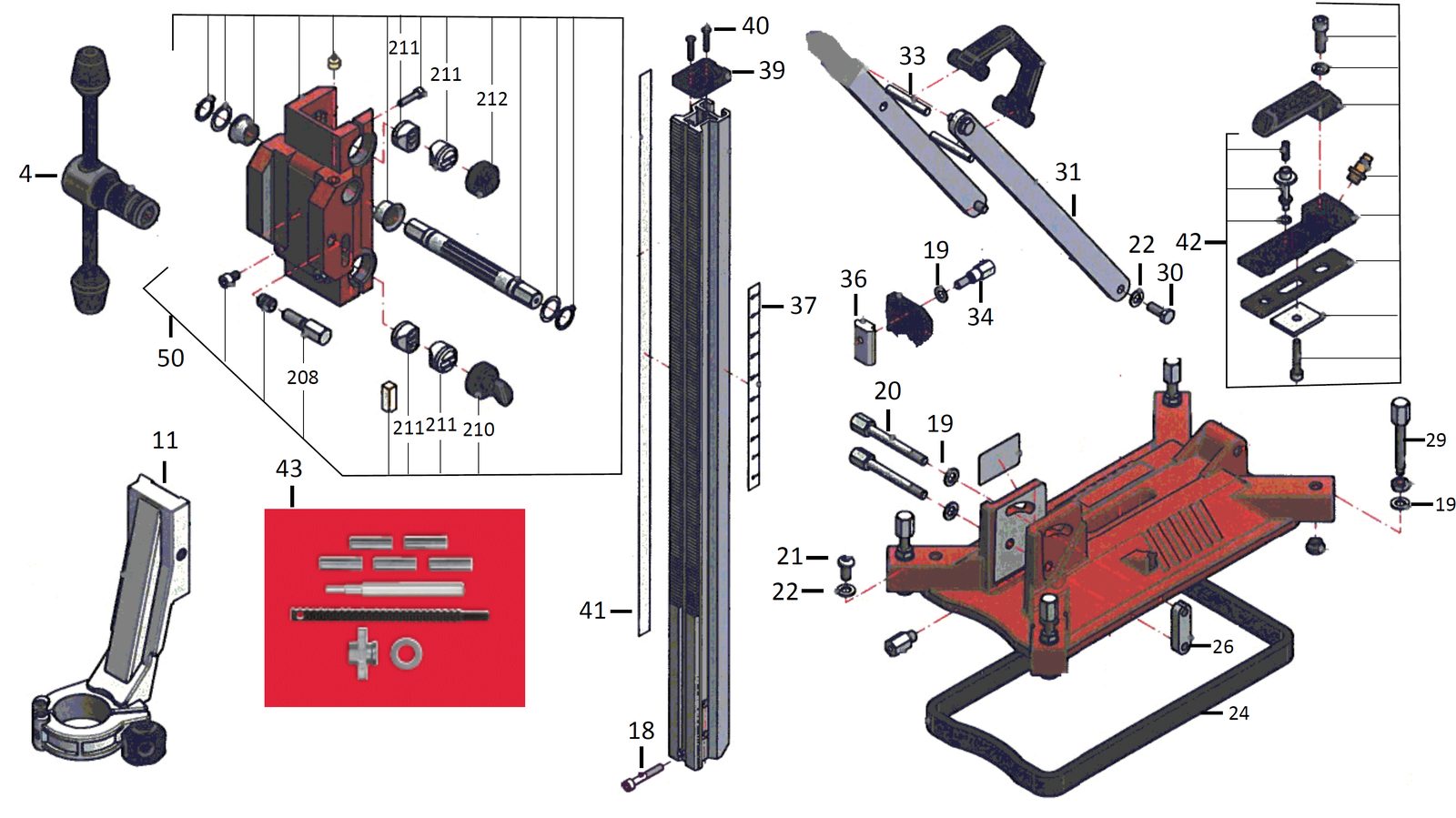

Схема инструмента
Таблица деталей — 25 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | РычагLEVER | 4931400599товар | 1 | 4002395764617 | |
| 2 | 0018 | ВинтSCREW | 4931473070товар | 1 | 4058546333720 | |
| 3 | 0019 | ШайбаWASHER | 4931400615товар | 7 | — | |
| 4 | 0020 | ВинтSCREW | 4931400617товар | 2 | 4002395825820 | |
| 5 | 0021 | ВинтSCREW | 4931473071товар | 2 | 4058546333737 | |
| 6 | 0022 | ШайбаWASHER | 4931400616товар | 1 | — | |
| 7 | 0024 | УплотнениеSEAL | 4931400613товар | 6 | 4002395764631 | |
| 8 | 0026 | BlockBLOCK | 4931400614товар | 1 | — | |
| 9 | 0029 | Комплект болтовBOLT SET | 4931400633товар | 4 | 4002395764280 | |
| 10 | 0030 | ВинтSCREW | 4931400623товар | 4 | — | |
| 11 | 0031 | Support bracketSUPPORT BRACKET | 4931400621товар | 2 | — | |
| 12 | 0033 | ВалSHAFT | 4931400624товар | 2 | — | |
| 13 | 0034 | ClampCLAMP | 4931400628товар | 1 | 4002395764273 | |
| 14 | 0036 | Tensioning deviceTENSIONING DEVICE | 4931400626товар | 1 | 4002395825905 | |
| 15 | 0037 | StickerSTICKER | 4931413751товар | 1 | — | |
| 16 | 0039 | КрышкаCOVER | 4931400631товар | 1 | — | |
| 17 | 0040 | ВинтSCREW | 4931400630товар | 2 | 4002395825936 | |
| 18 | 0041 | StickerSTICKER | 4931400632товар | 1 | — | |
| 19 | 0042 | Clamping комплектCLAMPING SET | 4931400620товар | 1 | — | |
| 20 | 0050 | Absolute unitABSOLUTE UNIT | 4931400618товар | 1 | — | |
| 21 | 0208 | ВинтSCREW | 4931400650товар | 1 | 4002395764211 | |
| 22 | 0210 | ГайкаNUT | 4931400652товар | 1 | 4002395764228 | |
| 23 | 0211 | Guide elementGUIDE ELEMENT | 4931400653товар | 4 | 4002395773046 | |
| 24 | 0212 | ВинтSCREW | 4931400654товар | 1 | 4002395764624 | |
| 25 | 0043 | Clamping комплект drill rig fixing комплектCLAMPING SET DRILL RIG FIXING SET | 4932399731товар | 1 | 4002395363827 |
