Инструмент Milwaukee MXFDH2528H-602 — взрыв-схема
Сервисная страница: Инструмент Milwaukee MXFDH2528H-602. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFDH2528H-602Артикул инструмента: 4933464877Код схемы: 4000468191104 позицииКатегория: Прочий инструмент Milwaukee

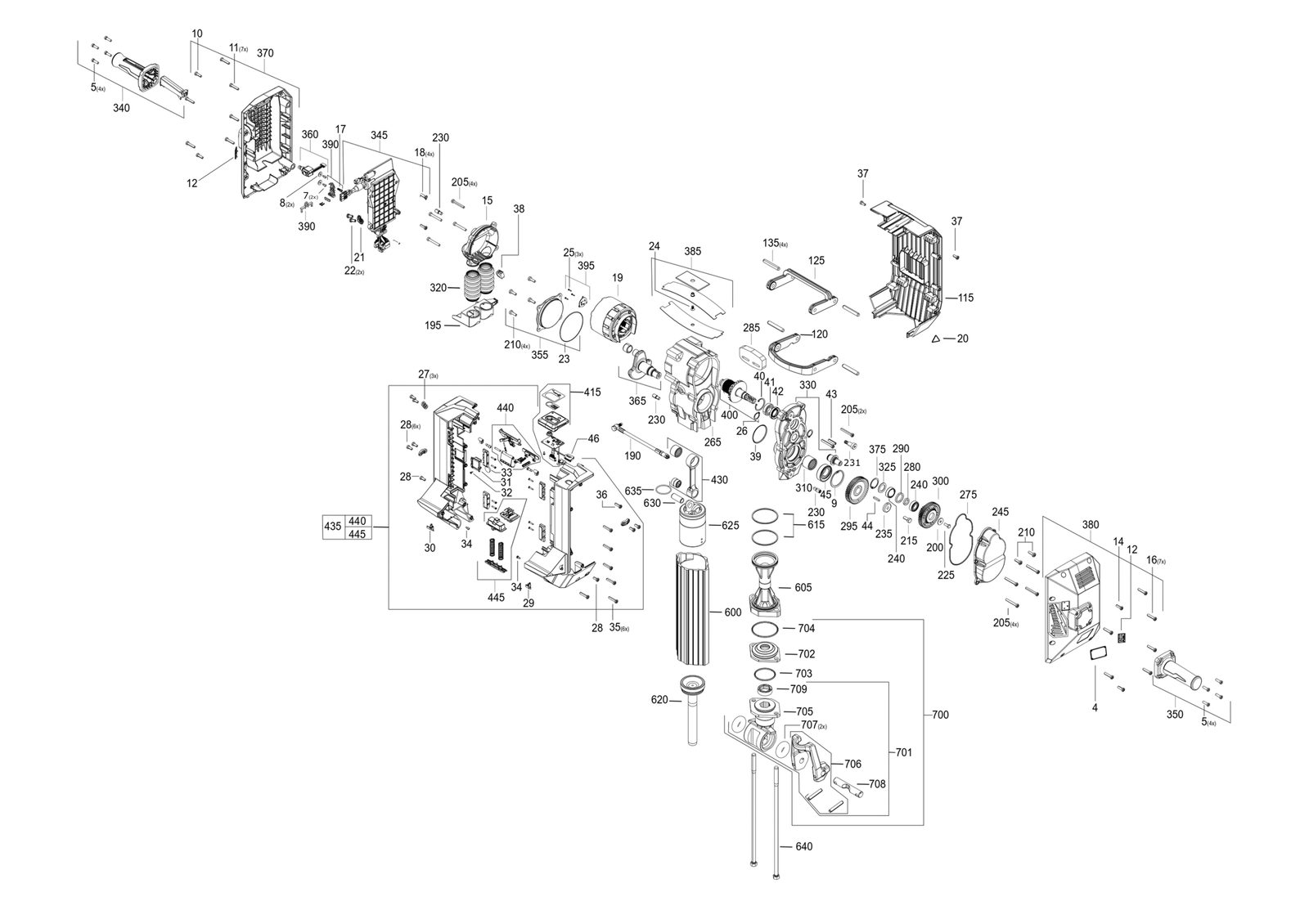

Схема инструмента
Таблица деталей — 104 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Шильдик / табличка данныхRATING PLATE | 4931476023товар | 1 | 4058546343781 | |
| 2 | 0005 | ВинтSCREW | 4931476090товар | 8 | 4058546338657 | |
| 3 | 0007 | ВинтSCREW | 4931624491товар | 2 | 4002395758142 | |
| 4 | 0008 | ШайбаWASHER | 4931455939товар | 2 | 4058546244934 | |
| 5 | 0009 | КольцоRING | 4931463643товар | 1 | 4058546045791 | |
| 6 | 0010 | ВинтSCREW | 4931468352товар | 1 | 4058546291402 | |
| 7 | 0011 | ВинтSCREW | 4931468355товар | 7 | 4058546291433 | |
| 8 | 0012 | MarkerMARKER | 4931468286товар | 2 | 4058546286149 | |
| 9 | 0014 | ВинтSCREW | 4931468352товар | 1 | 4058546291402 | |
| 10 | 0015 | Подшипник end пластинаBEARING END PLATE | 4931468209товар | 1 | 4058546271299 | |
| 11 | 0016 | ВинтSCREW | 4931468355товар | 7 | 4058546291433 | |
| 12 | 0017 | ВинтSCREW | 4931624491товар | 1 | 4002395758142 | |
| 13 | 0018 | ВинтSCREW | 4931468352товар | 4 | 4058546291402 | |
| 14 | 0019 | СтаторSTATOR | 4931476231товар | 1 | 4058546359836 | |
| 15 | 0020 | StickerSTICKER | 4931463581товар | 1 | 4058546045562 | |
| 16 | 0021 | Grip clampGRIP CLAMP | 4931463500товар | 1 | 4058546045289 | |
| 17 | 0022 | ВинтSCREW | 4931468832товар | 2 | 4058546300654 | |
| 18 | 0023 | Уплотнительное кольцоO-RING | 4931463476товар | 1 | 4058546045180 | |
| 19 | 0024 | ВинтSCREW | 4931463194товар | 1 | 4058546242022 | |
| 20 | 0025 | ВинтSCREW | 4931468261товар | 3 | 4058546343774 | |
| 21 | 0026 | КольцоRING | 4931463644товар | 1 | 4058546045807 | |
| 22 | 0027 | Grip clampGRIP CLAMP | 4931463500товар | 3 | 4058546045289 | |
| 23 | 0028 | ВинтSCREW | 4931468832товар | 8 | 4058546300654 | |
| 24 | 0029 | Work lampWORK LAMP | 4931468229товар | 1 | 4058546271442 | |
| 25 | 0030 | Work lampWORK LAMP | 4931468230товар | 1 | 4058546271459 | |
| 26 | 0031 | Корпус for batteryHOUSING FOR BATTERY | 4931468295товар | 1 | 4058546271657 | |
| 27 | 0032 | ВинтSCREW | 4931468296товар | 1 | 4058546286156 | |
| 28 | 0033 | АккумуляторBATTERY | 4931468297товар | 1 | 4058546286163 | |
| 29 | 0034 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 30 | 0035 | ВинтSCREW | 4931468355товар | 6 | 4058546291433 | |
| 31 | 0036 | ВинтSCREW | 4931468352товар | 1 | 4058546291402 | |
| 32 | 0037 | ВинтSCREW | 4931468832товар | 2 | 4058546300654 | |
| 33 | 0038 | Резиновый sleeveRUBBER SLEEVE | 4931468208товар | 1 | 4058546271282 | |
| 34 | 0039 | Уплотнительное кольцоO-RING | 4931463651товар | 1 | 4058546045852 | |
| 35 | 0040 | Retaining кольцоRETAINING RING | 4931468207товар | 1 | 4058546286057 | |
| 36 | 0041 | ПодшипникBEARING | 4931468211товар | 1 | 4058546286071 | |
| 37 | 0042 | Уплотнение кольцоSEAL RING | 4931468834товар | 1 | 4058546300678 | |
| 38 | 0043 | ШтифтPIN | 4931463425товар | 1 | 4058546045012 | |
| 39 | 0044 | Parallel keyPARALLEL KEY | 4931463428товар | 1 | 4058546045036 | |
| 40 | 0045 | Grooved шариковый bear.GROOVED BALL BEAR. | 4931463654товар | 1 | 4058546045869 | |
| 41 | 0046 | КрышкаCOVER | 4931468226товар | 1 | 4058546271428 | |
| 42 | 0115 | КорпусHOUSING | 4931468221товар | 1 | 4058546271374 | |
| 43 | 0120 | Rocker barROCKER BAR | 4931476091товар | 1 | 4058546338664 | |
| 44 | 0125 | Rocker barROCKER BAR | 4931468232товар | 1 | 4058546286101 | |
| 45 | 0135 | CylinderCYLINDER | 4931463605товар | 4 | 4058546045685 | |
| 46 | 0190 | ШлангHOSE | 4931468350товар | 1 | 4058546291389 | |
| 47 | 0195 | Intake manifoldINTAKE MANIFOLD | 4931468234товар | 1 | 4058546271480 | |
| 48 | 0200 | ШайбаWASHER | 4931463422товар | 1 | 4058546044992 | |
| 49 | 0205 | ВинтSCREW | 4931463507товар | 10 | 4058546045340 | |
| 50 | 0210 | ВинтSCREW | 4931463506товар | 6 | 4058546045333 | |
| 51 | 0215 | ВинтSCREW | 4931463424товар | 1 | 4058546045005 | |
| 52 | 0225 | ВинтSCREW | 4931463427товар | 1 | 4058546045029 | |
| 53 | 0230 | ВинтSCREW | 4931463546товар | 4 | 4058546045494 | |
| 54 | 0231 | ВинтSCREW | 4931476230товар | 1 | 4058546346706 | |
| 55 | 0235 | ШайбаWASHER | 4931463477товар | 1 | 4058546045197 | |
| 56 | 0240 | Groov. шариковый подшипникGROOV. BALL BEARING | 4931463435товар | 2 | 4058546045067 | |
| 57 | 0245 | КрышкаCOVER | 4931463562товар | 1 | 4058546045524 | |
| 58 | 0265 | CrankcaseCRANKCASE | 4931468071товар | 1 | 4058546291624 | |
| 59 | 0275 | УплотнениеSEAL | 4931463563товар | 1 | 4058546045531 | |
| 60 | 0280 | SpacerSPACER | 4931468058товар | 1 | 4058546291266 | |
| 61 | 0285 | StopSTOP | 4931463552товар | 1 | 4058546045500 | |
| 62 | 0290 | ШайбаWASHER | 4931468060товар | 1 | 4058546323912 | |
| 63 | 0295 | ШестерняGEAR | 4931468061товар | 1 | 4058546291273 | |
| 64 | 0300 | ШестерняGEAR | 4931468212товар | 1 | 4058546271305 | |
| 65 | 0310 | Игольчатый bushNEEDLE BUSH | 4931463475товар | 1 | 4058546045173 | |
| 66 | 0320 | BellowsBELLOWS | 4931468233товар | 2 | 4058546271473 | |
| 67 | 0325 | ШайбаWASHER | 4931463422товар | 1 | 4058546044992 | |
| 68 | 0330 | Шестерня flanceGEAR FLANCE | 4931468272товар | 1 | 4058546271534 | |
| 69 | 0340 | Правый рукоятка halfRIGHT HANDLE HALF | 4931476059товар | 1 | 4058546338695 | |
| 70 | 0345 | ЭлектронныйELECTRONIC | 4931476065товар | 1 | 4058546338701 | |
| 71 | 0350 | Левый рукоятка halfLEFT HANDLE HALF | 4931476060товар | 1 | 4058546338718 | |
| 72 | 0355 | КрышкаCOVER | 4931476066товар | 1 | 4058546338725 | |
| 73 | 0360 | ВыключательSWITCH | 4931476061товар | 1 | 4058546338732 | |
| 74 | 0365 | Crank в сбореCRANK ASSEMBLY | 4931476067товар | 1 | 4058546338749 | |
| 75 | 0370 | КолпачокCAP | 4931476062товар | 1 | 4058546338756 | |
| 76 | 0375 | КольцоRING | 4931463646товар | 1 | 4058546045821 | |
| 77 | 0380 | КолпачокCAP | 4931476063товар | 1 | 4058546338770 | |
| 78 | 0385 | Пластина пружинаPLATE SPRING | 4931468833товар | 1 | 4058546300661 | |
| 79 | 0390 | ClampCLAMP | 4931476233товар | 1 | 4058546346713 | |
| 80 | 0395 | Sensorsensor | 4931476070товар | 1 | 4058546338800 | |
| 81 | 0400 | Ротор / якорьARMATURE | 4931476072товар | 1 | 4058546338817 | |
| 82 | 0415 | ЭлектронныйELECTRONIC | 4931476075товар | 1 | 4058546338831 | |
| 83 | 0430 | Connecting rodCONNECTING ROD | 4931468255товар | 1 | 4058546271527 | |
| 84 | 0435 | Battery rail комплектBATTERY RAIL KIT | 4931476078товар | 1 | 4058546338879 | |
| 85 | 0440 | Interlock sleaveINTERLOCK SLEAVE | 4931476079товар | 1 | 4058546338886 | |
| 86 | 0445 | Ejector комплектEJECTOR KIT | 4931476080товар | 1 | 4058546338893 | |
| 87 | 0600 | CylinderCYLINDER | 4931468068товар | 1 | 4058546271169 | |
| 88 | 0605 | BushBUSH | 4931468076товар | 1 | 4058546271190 | |
| 89 | 0615 | Уплотнительное кольцоO-RING | 4931463545товар | 2 | 4058546045487 | |
| 90 | 0620 | StrikerSTRIKER | 4931468069товар | 1 | 4058546271176 | |
| 91 | 0625 | PistonPISTON | 4931468070товар | 1 | 4058546271183 | |
| 92 | 0630 | БолтBOLT | 4931468065товар | 1 | 4058546291297 | |
| 93 | 0635 | Пружина кольцоSPRING RING | 4931463538товар | 1 | 4058546045463 | |
| 94 | 0640 | ВинтSCREW | 4931463035товар | 2 | 4058546036324 | |
| 95 | 0700 | Tool acceptanceTOOL ACCEPTANCE | 4931468196товар | 1 | 4058546286040 | |
| 96 | 0701 | Tool acceptanceTOOL ACCEPTANCE | 4931468251товар | 1 | 4058546286132 | |
| 97 | 0702 | ФланецFLANGE | 4931463038товар | 1 | 4058546036348 | |
| 98 | 0703 | КольцоRING | 4931463009товар | 1 | 4058546036294 | |
| 99 | 0704 | КольцоRING | 4931463010товар | 1 | 4058546036300 | |
| 100 | 0705 | Tool acceptanceTOOL ACCEPTANCE | 4931463037товар | 1 | 4058546036331 | |
| 101 | 0706 | Holding bracketHOLDING BRACKET | 4931476210товар | 1 | 4058546343736 | |
| 102 | 0707 | Damping кольцоDAMPING RING | 4931463967товар | 2 | 4058546291075 | |
| 103 | 0708 | Фиксирующий болтLOCKING BOLT | 4931468216товар | 1 | 4058546286088 | |
| 104 | 0709 | CollarCOLLAR | 4931463493товар | 1 | 4058546045258 |
