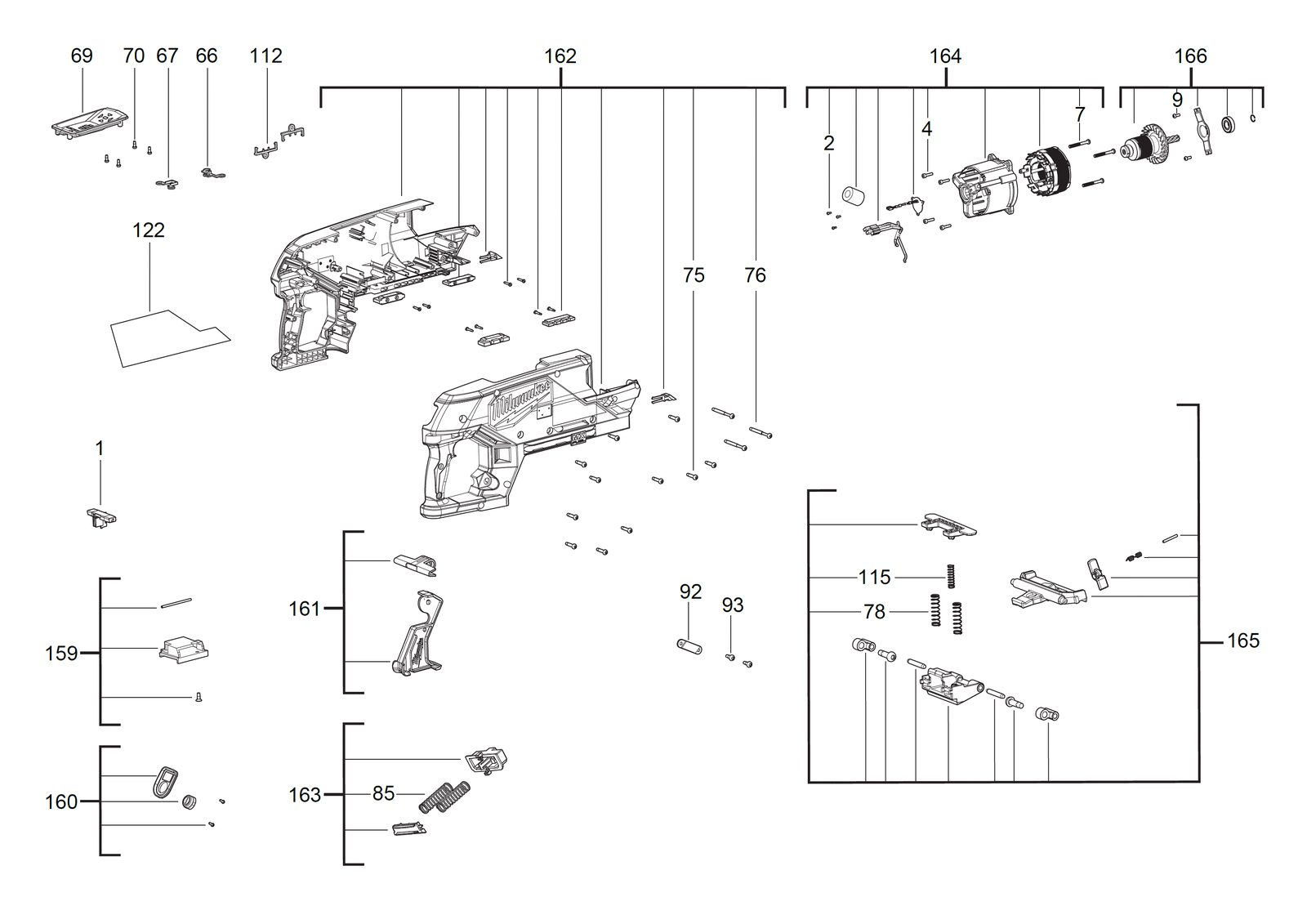

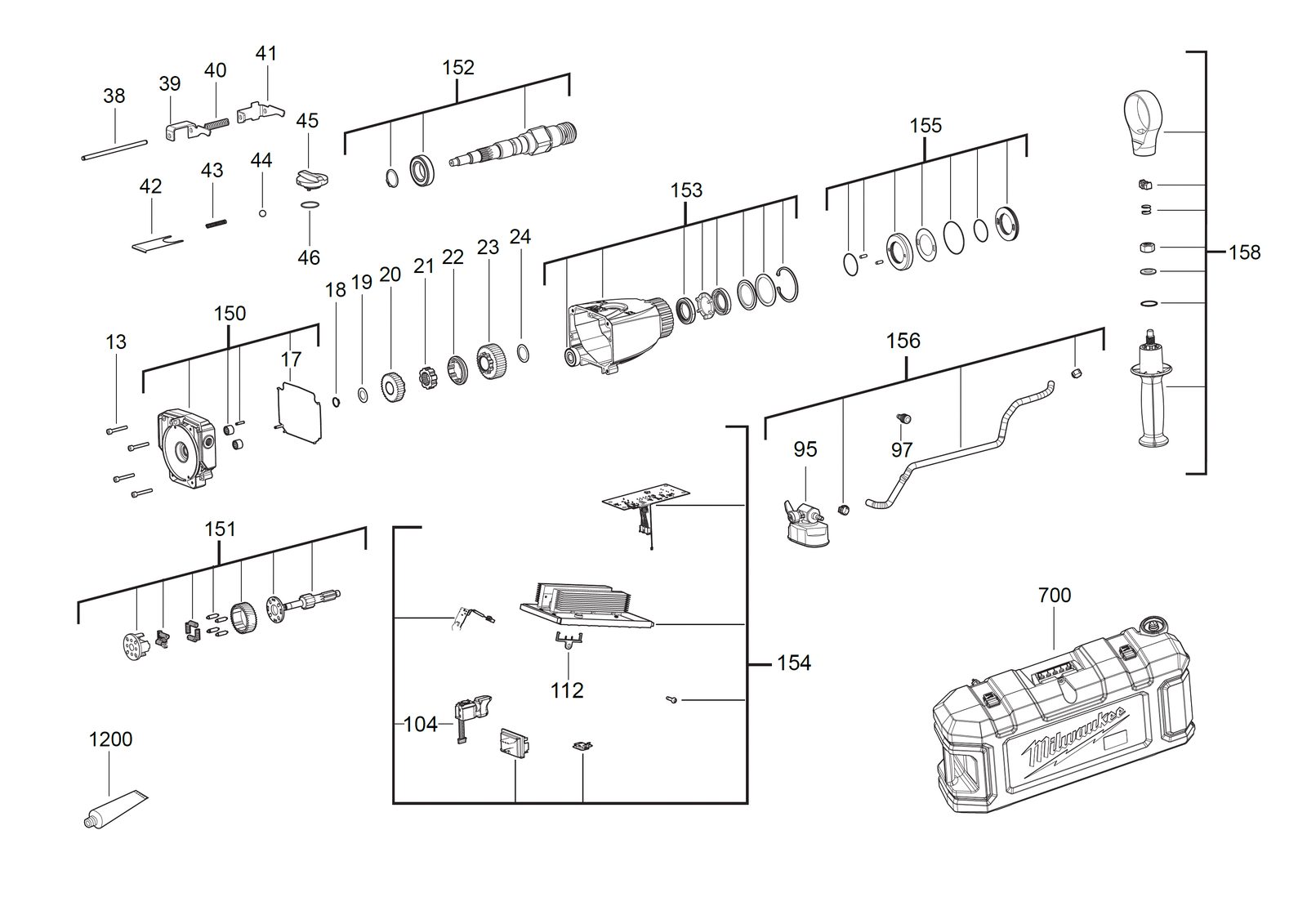

Дрель-шуруповёрт Milwaukee MXFDCD150-0C — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee MXFDCD150-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFDCD150-0CАртикул инструмента: 4933464884Код схемы: 400047460557 позицийКатегория: Дрели и шуруповёрты
Таблица деталей — 57 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | SliderSLIDER | 4931472973товар | 1 | 4058546332754 | |
| 2 | 0002 | ВинтSCREW | 4931472942товар | 5 | 4058546332440 | |
| 3 | 0004 | ВинтSCREW | 4931453167товар | 4 | 4002395152827 | |
| 4 | 0007 | ВинтSCREW | 4931472974товар | 3 | 4058546332761 | |
| 5 | 0009 | ВинтSCREW | 4931436538товар | 2 | — | |
| 6 | 0013 | ВинтSCREW | 4931461352товар | 4 | 4058546035242 | |
| 7 | 0017 | ПрокладкаGASKET | 4931472975товар | 1 | 4058546332778 | |
| 8 | 0018 | Snap кольцоSNAP RING | 4931472833товар | 1 | 4058546331351 | |
| 9 | 0019 | ШайбаWASHER | 4931472976товар | 1 | 4058546332785 | |
| 10 | 0020 | ШестерняGEAR | 4931472977товар | 1 | 4058546332792 | |
| 11 | 0021 | HubHUB | 4931453110товар | 1 | 4002395152049 | |
| 12 | 0022 | МуфтаCOUPLING | 4931472978товар | 1 | 4058546332808 | |
| 13 | 0023 | ШестерняGEAR | 4931472979товар | 1 | 4058546332815 | |
| 14 | 0024 | ШайбаWASHER | 4931472980товар | 1 | 4058546332822 | |
| 15 | 0038 | Guide болтGUIDE BOLT | 4931453101товар | 1 | 4002395151356 | |
| 16 | 0039 | Holding bracketHOLDING BRACKET | 4931472981товар | 1 | 4058546332839 | |
| 17 | 0040 | ПружинаSPRING | 4931472982товар | 1 | 4058546332846 | |
| 18 | 0041 | Holding bracketHOLDING BRACKET | 4931472983товар | 1 | 4058546332853 | |
| 19 | 0042 | Clamping пластинаCLAMPING PLATE | 4931472984товар | 1 | 4058546332860 | |
| 20 | 0043 | ПружинаSPRING | 4931453106товар | 1 | 4002395152001 | |
| 21 | 0044 | Шариковый подшипникBALL BEARING | 4931453105товар | 1 | 4002395151394 | |
| 22 | 0045 | Turning knobTURNING KNOB | 4931472985товар | 1 | 4058546332877 | |
| 23 | 0046 | Уплотнительное кольцоO-RING | 4931453321товар | 1 | 4002395162475 | |
| 24 | 0066 | SpacerSPACER | 4931472986товар | 1 | 4058546332884 | |
| 25 | 0067 | SpacerSPACER | 4931472987товар | 1 | 4058546332891 | |
| 26 | 0069 | Корпус колпачокHOUSING CAP | 4931472988товар | 1 | 4058546332907 | |
| 27 | 0070 | ВинтSCREW | 4931435015товар | 4 | 4002395856633 | |
| 28 | 0075 | ВинтSCREW | 4931465543товар | 11 | 4058546236434 | |
| 29 | 0076 | ВинтSCREW | 4931453095товар | 3 | 4002395150694 | |
| 30 | 0078 | ПружинаSPRING | 4931472989товар | 2 | 4058546332914 | |
| 31 | 0085 | ПружинаSPRING | 4931472990товар | 2 | 4058546332921 | |
| 32 | 0092 | ClampCLAMP | 4931472991товар | 1 | 4058546332938 | |
| 33 | 0093 | ВинтSCREW | 4931461485товар | 2 | 4058546037185 | |
| 34 | 0095 | КлапанVALVE | 4931472992товар | 1 | 4058546332945 | |
| 35 | 0097 | Разъём / соединительCONNECTOR | 4931472993товар | 1 | 4058546332952 | |
| 36 | 0104 | ВыключательSWITCH | 4931473224товар | 1 | 4058546335267 | |
| 37 | 0112 | Clamp клипсаCLAMP CLIP | 4931472938товар | 3 | 4058546332402 | |
| 38 | 0115 | ПружинаSPRING | 4931472994товар | 1 | 4058546332969 | |
| 39 | 0122 | Шильдик / табличка данныхRATING PLATE | 4931472995товар | 1 | 4058546332976 | |
| 40 | 0150 | Diaphragm в сбореDIAPHRAGM ASSY | 4931472996товар | 1 | 4058546332983 | |
| 41 | 0151 | ClutchCLUTCH | 4931472997товар | 1 | 4058546332990 | |
| 42 | 0152 | Шпиндель комплектSPINDLE KIT | 4931472998товар | 1 | 4058546333003 | |
| 43 | 0153 | Шестерня редуктор в сбореGEAR BOX ASSY | 4931472999товар | 1 | 4058546333010 | |
| 44 | 0154 | ЭлектронныйELECTRONIC | 4931473000товар | 1 | — | |
| 45 | 0155 | ФланецFLANGE | 4931473001товар | 1 | 4058546333034 | |
| 46 | 0156 | ШлангHOSE | 4931473002товар | 1 | 4058546333041 | |
| 47 | 0158 | Дополнительная рукояткаAUXILIARY HANDLE | 4931473003товар | 1 | 4058546333058 | |
| 48 | 0159 | КолпачокCAP | 4931473004товар | 1 | 4058546333065 | |
| 49 | 0160 | КолпачокCAP | 4931473005товар | 1 | 4058546333072 | |
| 50 | 0161 | Фиксирующий pieceLOCKING PIECE | 4931473006товар | 1 | 4058546333089 | |
| 51 | 0162 | КорпусHOUSING | 4931473007товар | 1 | 4058546333096 | |
| 52 | 0163 | EjectorEJECTOR | 4931473008товар | 1 | 4058546333102 | |
| 53 | 0164 | СтаторSTATOR | 4931473009товар | 1 | 4058546333119 | |
| 54 | 0165 | LatchLATCH | 4931473010товар | 1 | 4058546333126 | |
| 55 | 0166 | РоторROTOR | 4931473011товар | 1 | 4058546333133 | |
| 56 | 0700 | КейсCARRYING CASE | 4931473012товар | 1 | 4058546333140 | |
| 57 | 1200 | GreaseGREASE | 49085270товар | 1 | — |
