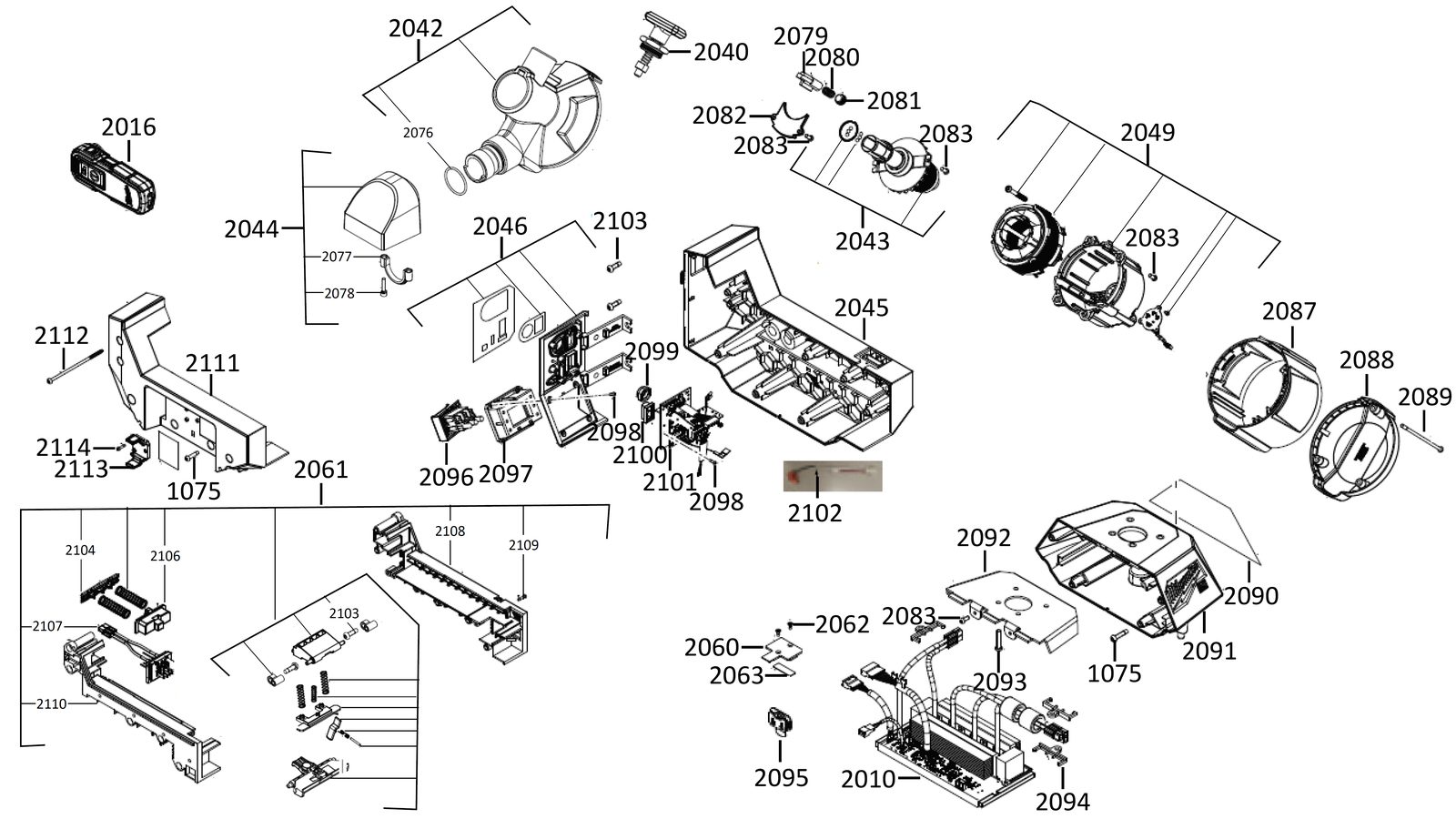

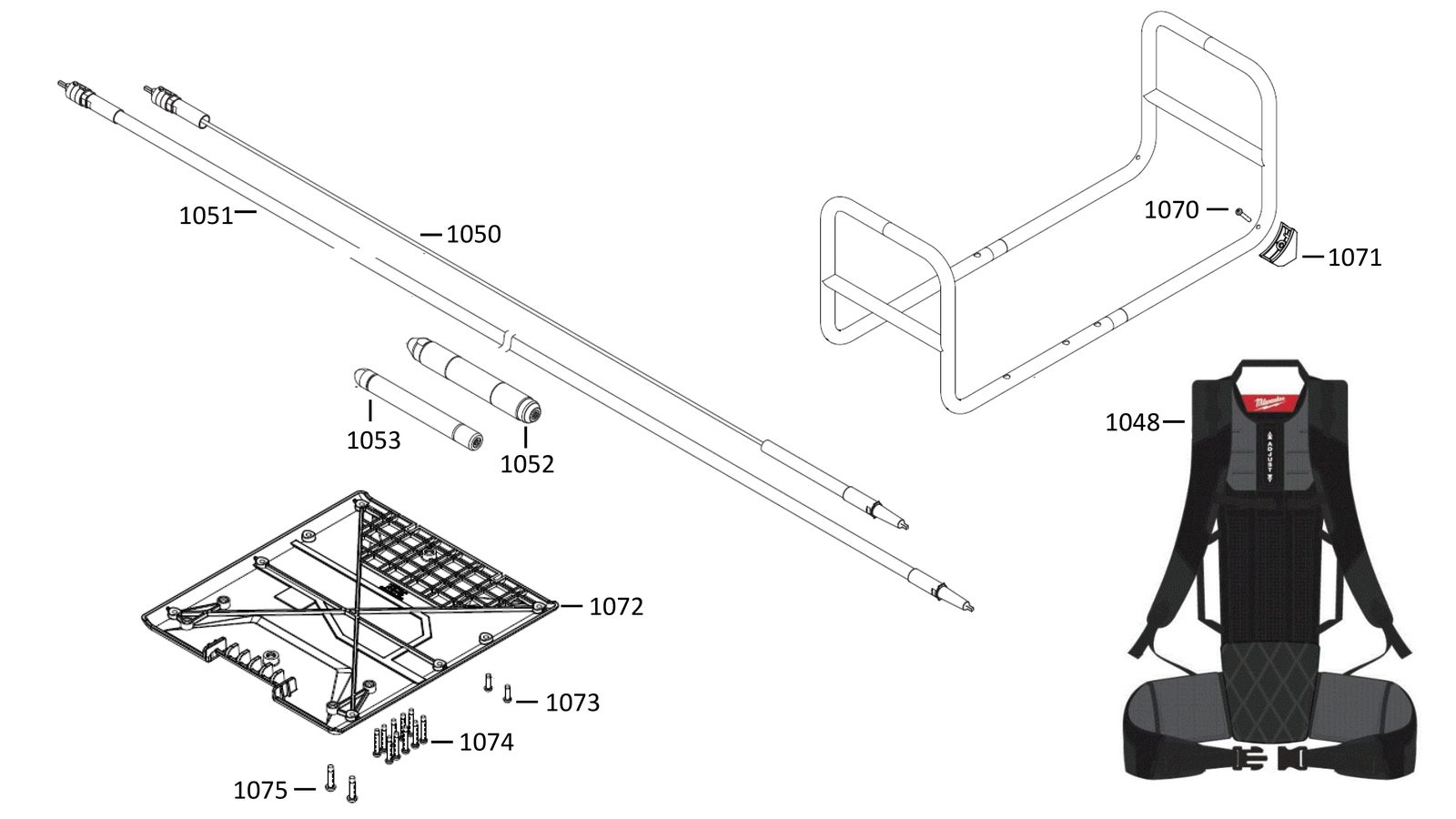

Сантехнический инструмент Milwaukee MXFCVBP-0 — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee MXFCVBP-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFCVBP-0Артикул инструмента: 4933479595Код схемы: 400048388859 позицийКатегория: Сантехнический и прочистной инструмент
Таблица деталей — 59 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1048 | StrapSTRAP | 4931480619товар | 1 | 4058546426347 | |
| 2 | 1070 | ВинтSCREW | 4931480569товар | 4 | 4058546425845 | |
| 3 | 1071 | FootFOOT | 4931480570товар | 4 | 4058546425852 | |
| 4 | 1072 | Holding пластинаHOLDING PLATE | 4931480571товар | 1 | 4058546425869 | |
| 5 | 1073 | ВинтSCREW | 4931480572товар | 2 | 4058546425876 | |
| 6 | 1074 | ВинтSCREW | 4931480573товар | 10 | 4058546425883 | |
| 7 | 1075 | ВинтSCREW | 4931480574товар | 9 | 4058546425890 | |
| 8 | 2010 | ЭлектронныйELECTRONIC | 4931480575товар | 1 | 4058546425906 | |
| 9 | 2016 | Remote tsc controlREMOTE TSC CONTROL | 4931480576товар | 1 | 4058546425913 | |
| 10 | 2040 | Lock в сбореLOCK COMPLETE | 4931480577товар | 1 | 4058546425920 | |
| 11 | 2042 | ГоловкаHEAD | 4931480578товар | 1 | 4058546425937 | |
| 12 | 2043 | РоторROTOR | 4931480579товар | 1 | 4058546425944 | |
| 13 | 2044 | Разъём / соединительCONNECTOR | 4931480580товар | 1 | 4058546425951 | |
| 14 | 2045 | КорпусHOUSING | 4931480581товар | 1 | 4058546425968 | |
| 15 | 2046 | Control panel комплектCONTROL PANEL KIT | 4931480582товар | 1 | 4058546425975 | |
| 16 | 2049 | СтаторSTATOR | 4931480583товар | 1 | 4058546425982 | |
| 17 | 2060 | КрышкаCOVER | 4931480584товар | 1 | 4058546425999 | |
| 18 | 2061 | Guide railGUIDE RAIL | 4931480585товар | 1 | 4058546426002 | |
| 19 | 2062 | ВинтSCREW | 4931480586товар | 2 | 4058546426019 | |
| 20 | 2063 | УплотнениеSEAL | 4931480587товар | 1 | 4058546426026 | |
| 21 | 2076 | Уплотнительное кольцоO-RING | 4931480588товар | 1 | 4058546426033 | |
| 22 | 2077 | CollarCOLLAR | 4931480589товар | 1 | 4058546426040 | |
| 23 | 2078 | ВинтSCREW | 4931480590товар | 2 | 4058546426057 | |
| 24 | 2079 | Release leverRELEASE LEVER | 4931480591товар | 1 | 4058546426064 | |
| 25 | 2080 | FittingFITTING | 4931480592товар | 1 | 4058546426071 | |
| 26 | 2081 | ВинтSCREW | 4931480593товар | 1 | 4058546426088 | |
| 27 | 2082 | КрышкаCOVER | 4931480594товар | 1 | 4058546426095 | |
| 28 | 2083 | ВинтSCREW | 4931480595товар | 10 | 4058546426101 | |
| 29 | 2087 | КолпачокCAP | 4931480596товар | 1 | 4058546426118 | |
| 30 | 2088 | Корпус двигателяMOTOR HOUSING | 4931480597товар | 1 | 4058546426125 | |
| 31 | 2089 | ВинтSCREW | 4931480598товар | 3 | 4058546426132 | |
| 32 | 2090 | Шильдик / табличка данныхRATING PLATE | 4931480599товар | 1 | 4058546426149 | |
| 33 | 2091 | КрышкаCOVER | 4931480600товар | 1 | 4058546426156 | |
| 34 | 2092 | End пластинаEND PLATE | 4931480601товар | 1 | 4058546426163 | |
| 35 | 2093 | ВинтSCREW | 4931480602товар | 4 | 4058546426170 | |
| 36 | 2094 | Clamp клипсаCLAMP CLIP | 4931480035товар | 3 | 4058546397982 | |
| 37 | 2095 | ЭлектронныйELECTRONIC | 4931480603товар | 1 | 4058546426187 | |
| 38 | 2096 | Rocker выключательROCKER SWITCH | 4931480604товар | 1 | 4058546426194 | |
| 39 | 2097 | FrameFRAME | 4931480605товар | 1 | 4058546426200 | |
| 40 | 2098 | ВинтSCREW | 4931480606товар | 10 | 4058546426217 | |
| 41 | 2099 | КнопкаBUTTON | 4931480607товар | 1 | 4058546426224 | |
| 42 | 2100 | КнопкаBUTTON | 4931480608товар | 1 | 4058546426231 | |
| 43 | 2101 | ЭлектронныйELECTRONIC | 4931480609товар | 1 | 4058546426248 | |
| 44 | 2102 | Выключатель комплектSWITCH KIT | 4931480610товар | 1 | 4058546426255 | |
| 45 | 2103 | ВинтSCREW | 4931480042товар | 4 | 4058546398057 | |
| 46 | 2104 | ДержательHOLDER | 4931480611товар | 1 | 4058546426262 | |
| 47 | 2106 | EjectorEJECTOR | 4931480612товар | 1 | 4058546426279 | |
| 48 | 2107 | Разъём / соединительCONNECTOR | 4931480613товар | 1 | 4058546426286 | |
| 49 | 2108 | Guide railGUIDE RAIL | 4931480614товар | 1 | 4058546426293 | |
| 50 | 2109 | ВинтSCREW | 4931480615товар | 3 | 4058546426309 | |
| 51 | 2110 | Guide railGUIDE RAIL | 4931480616товар | 1 | 4058546426316 | |
| 52 | 2111 | КрышкаCOVER | 4931480617товар | 1 | 4058546426323 | |
| 53 | 2112 | ВинтSCREW | 4931480041товар | 5 | 4058546398040 | |
| 54 | 2113 | КронштейнBRACKET | 4931480618товар | 1 | 4058546426330 | |
| 55 | 2114 | ВинтSCREW | 4931480111товар | 3 | 4058546421267 | |
| 56 | 1050 | Mxfcvs-2 m concrete vibrator whipMXFCVS-2 m Concrete Vibrator Whip | 4932478611товар | 1 | 4058546348045 | |
| 57 | 1051 | Mxfcvs-4 m concrete vibrator whipMXFCVS-4 m Concrete Vibrator Whip | 4932478610товар | 1 | 4058546348038 | |
| 58 | 1052 | Mxfcvh-50 mm mxf concrete vibrator headMXFCVH-50 MM MXF CONCRETE VIBRATOR HEAD | 4932478613товар | 1 | 4058546348069 | |
| 59 | 1053 | Mxfcvh-38 mm mxf concrete vibrator headMXFCVH-38 MM MXF CONCRETE VIBRATOR HEAD | 4932478612товар | 1 | 4058546348052 |
