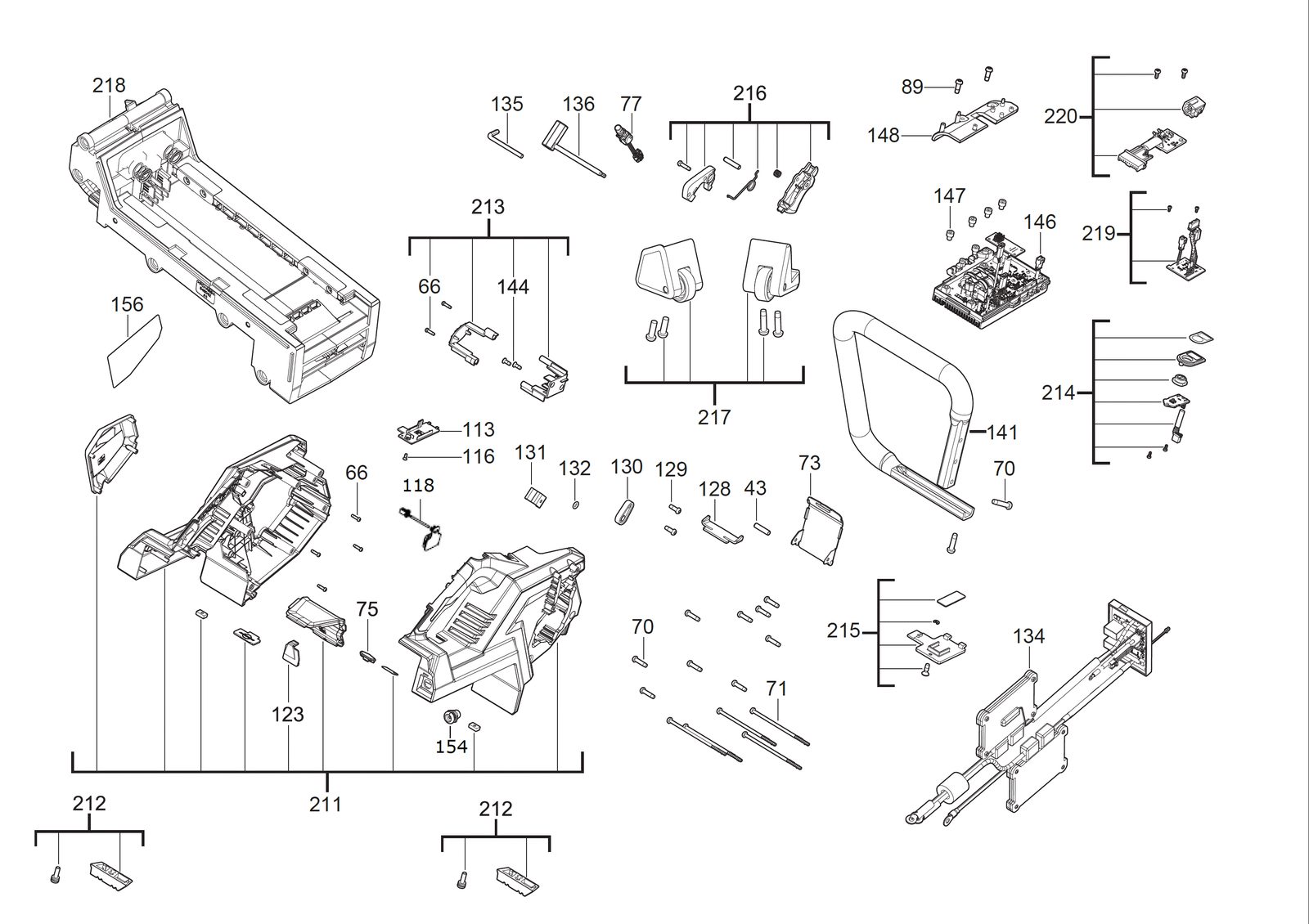

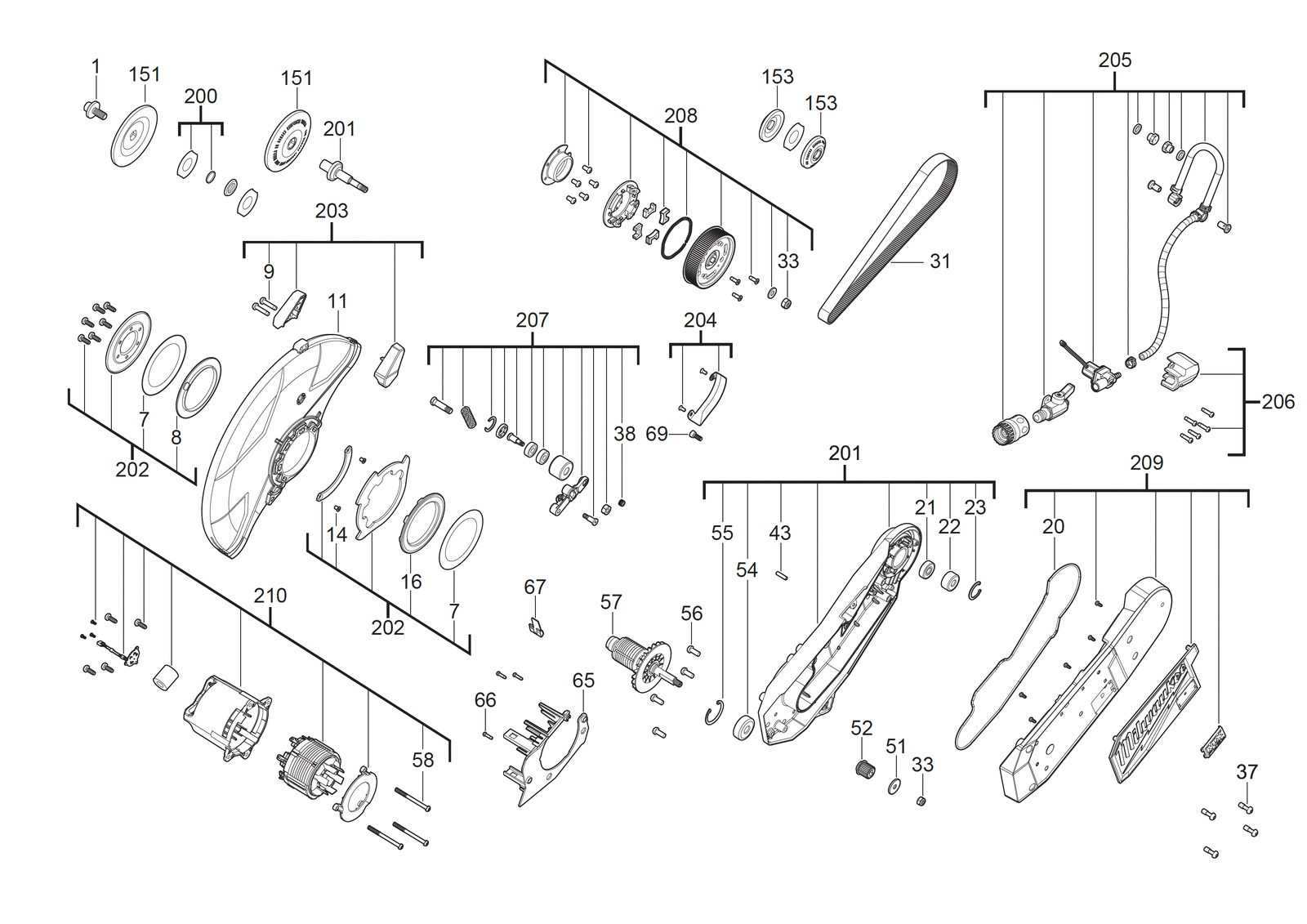

Пила Milwaukee MXFCOS350G2-0 — взрыв-схема
Сервисная страница: Пила Milwaukee MXFCOS350G2-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFCOS350G2-0Артикул инструмента: 4933480478Код схемы: 400049748775 позицийКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 75 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931472902товар | 1 | 4058546332044 | |
| 2 | 0007 | ShimSHIM | 4931472908товар | 2 | 4058546332105 | |
| 3 | 0008 | ПрокладкаGASKET | 4931472910товар | 1 | 4058546332129 | |
| 4 | 0009 | ВинтSCREW | 4931465097товар | 2 | 4058546231972 | |
| 5 | 0011 | Safty кожухSAFTY GUARD | 4931496173товар | 1 | 4058546533106 | |
| 6 | 0014 | ВинтSCREW | 4931465285товар | 2 | 4058546233853 | |
| 7 | 0016 | ПрокладкаGASKET | 4931472915товар | 1 | 4058546332174 | |
| 8 | 0020 | УплотнениеSEAL | 4931496174товар | 1 | 4058546533113 | |
| 9 | 0021 | Шариковый подшипникBALL BEARING | 4931496175товар | 1 | 4058546533120 | |
| 10 | 0022 | ПодшипникBEARING | 4931496176товар | 1 | 4058546533137 | |
| 11 | 0023 | Retaining кольцоRETAINING RING | 4931496177товар | 1 | 4058546533144 | |
| 12 | 0031 | РеменьBELT | 4931496178товар | 1 | 4058546533151 | |
| 13 | 0033 | ГайкаNUT | 4931472600товар | 2 | 4058546329020 | |
| 14 | 0037 | ВинтSCREW | 4931496179товар | 4 | 4058546533168 | |
| 15 | 0038 | ГайкаNUT | 4931453988товар | 1 | 4002395280551 | |
| 16 | 0043 | ШтифтPIN | 4931496180товар | 2 | 4058546533175 | |
| 17 | 0051 | Guide шайбаGUIDE WASHER | 4931472947товар | 1 | 4058546332495 | |
| 18 | 0052 | ШкивPULLEY | 4931496181товар | 1 | 4058546533182 | |
| 19 | 0054 | Шариковый подшипникBALL BEARING | 4931496182товар | 1 | 4058546533199 | |
| 20 | 0055 | Retaining кольцоRETAINING RING | 4931496183товар | 1 | 4058546533205 | |
| 21 | 0056 | ВинтSCREW | 4931494114товар | 4 | 4058546429959 | |
| 22 | 0057 | Ротор / якорьARMATURE | 4931496184товар | 1 | 4058546533212 | |
| 23 | 0058 | ВинтSCREW | 4931472944товар | 3 | 4058546332464 | |
| 24 | 0065 | КорпусHOUSING | 4931496185товар | 1 | 4058546533229 | |
| 25 | 0066 | ВинтSCREW | 660570005товар | 9 | 4002395827329 | |
| 26 | 0067 | Safty кожухSAFTY GUARD | 4931496187товар | 1 | 4058546533243 | |
| 27 | 0069 | БолтBOLT | 4931496188товар | 1 | 4058546533250 | |
| 28 | 0070 | ВинтSCREW | 4931465543товар | 12 | 4058546236434 | |
| 29 | 0071 | ВинтSCREW | 4931472941товар | 5 | 4058546332433 | |
| 30 | 0073 | Защитный кожухGUARD | 4931496189товар | 1 | 4058546533267 | |
| 31 | 0075 | Светодиод фонарьLED LIGHT | 4931496190товар | 1 | 4058546533274 | |
| 32 | 0077 | ВыключательSWITCH | 4931496191товар | 1 | 4058546533281 | |
| 33 | 0089 | ВинтSCREW | 4931465326товар | 2 | — | |
| 34 | 0113 | КрышкаCOVER | 4931496192товар | 1 | 4058546533298 | |
| 35 | 0116 | ВинтSCREW | 4931496193товар | 1 | 4058546533304 | |
| 36 | 0118 | Выключатель boardSWITCH BOARD | 4931496194товар | 1 | 4058546533311 | |
| 37 | 0123 | КрышкаCOVER | 4931496195товар | 1 | 4058546533328 | |
| 38 | 0128 | ВставкаINSERT | 4931496196товар | 1 | 4058546533335 | |
| 39 | 0129 | ВинтSCREW | 4931447515товар | 2 | 4002395880539 | |
| 40 | 0130 | Allen keyALLEN KEY | 4931496197товар | 1 | 4058546533342 | |
| 41 | 0131 | RetainerRETAINER | 4931496198товар | 1 | 4058546533359 | |
| 42 | 0132 | Уплотнительное кольцоO-RING | 34404480товар | 1 | 4058546072193 | |
| 43 | 0134 | ЭлектронныйELECTRONIC | 4931496199товар | 1 | 4058546533366 | |
| 44 | 0135 | КлючKEY | 4931472611товар | 1 | 4058546329136 | |
| 45 | 0136 | КлючKEY | 4931472612товар | 1 | 4058546329143 | |
| 46 | 0141 | РукояткаHANDLE | 4931507578товар | 1 | 4058546600891 | |
| 47 | 0144 | ВинтSCREW | 4931465063товар | 2 | 4058546231637 | |
| 48 | 0146 | ЭлектронныйELECTRONIC | 4931507224товар | 1 | 4058546597351 | |
| 49 | 0147 | ВинтSCREW | 4931496201товар | 5 | 4058546533380 | |
| 50 | 0148 | КрышкаCOVER | 4931496202товар | 1 | 4058546533397 | |
| 51 | 0151 | ФланецFLANGE | 4931496203товар | 2 | 4058546533403 | |
| 52 | 0153 | ФланецFLANGE | 4931496204товар | 2 | 4058546533410 | |
| 53 | 0154 | Разъём / соединительCONNECTOR | 4931496205товар | 1 | 4058546533427 | |
| 54 | 0156 | Шильдик / табличка данныхRATING PLATE | 4931496206товар | 1 | 4058546533434 | |
| 55 | 0200 | ПереходникADAPTOR | 4931496207товар | 1 | 4058546533441 | |
| 56 | 0201 | Корпус редуктораGEAR BOX HOUSING | 4931496208товар | 1 | 4058546533458 | |
| 57 | 0202 | Safty кожухSAFTY GUARD | 4931496209товар | 1 | 4058546533465 | |
| 58 | 0203 | Safty кожухSAFTY GUARD | 4931496210товар | 1 | 4058546533472 | |
| 59 | 0204 | КрышкаCOVER | 4931496211товар | 1 | 4058546533489 | |
| 60 | 0205 | КомплектKIT | 4931496212товар | 1 | 4058546533496 | |
| 61 | 0206 | ДержательHOLDER | 4931496213товар | 1 | 4058546533502 | |
| 62 | 0207 | Clamping комплектCLAMPING SET | 4931496214товар | 1 | 4058546533519 | |
| 63 | 0208 | ШкивPULLEY | 4931496215товар | 1 | 4058546533526 | |
| 64 | 0209 | КрышкаCOVER | 4931496216товар | 1 | 4058546533533 | |
| 65 | 0210 | СтаторSTATOR | 4931496217товар | 1 | 4058546533540 | |
| 66 | 0211 | КорпусHOUSING | 4931496218товар | 1 | 4058546533557 | |
| 67 | 0212 | FootFOOT | 4931496219товар | 1 | 4058546533564 | |
| 68 | 0213 | Cross bracketCROSS BRACKET | 4931496220товар | 1 | 4058546533571 | |
| 69 | 0214 | ЭлектронныйELECTRONIC | 4931496221товар | 1 | 4058546533588 | |
| 70 | 0215 | КрышкаCOVER | 4931496222товар | 1 | 4058546533595 | |
| 71 | 0216 | Курок / выключательTRIGGER | 4931496223товар | 1 | 4058546533601 | |
| 72 | 0217 | Wheel параWHEEL PAIR | 4931496224товар | 1 | 4058546533618 | |
| 73 | 0218 | Guide railGUIDE RAIL | 4931496225товар | 1 | 4058546533625 | |
| 74 | 0219 | ЭлектронныйELECTRONIC | 4931496226товар | 1 | 4058546533632 | |
| 75 | 0220 | Электронный elementELECTRONIC ELEMENT | 4931496227товар | 1 | 4058546533649 |
