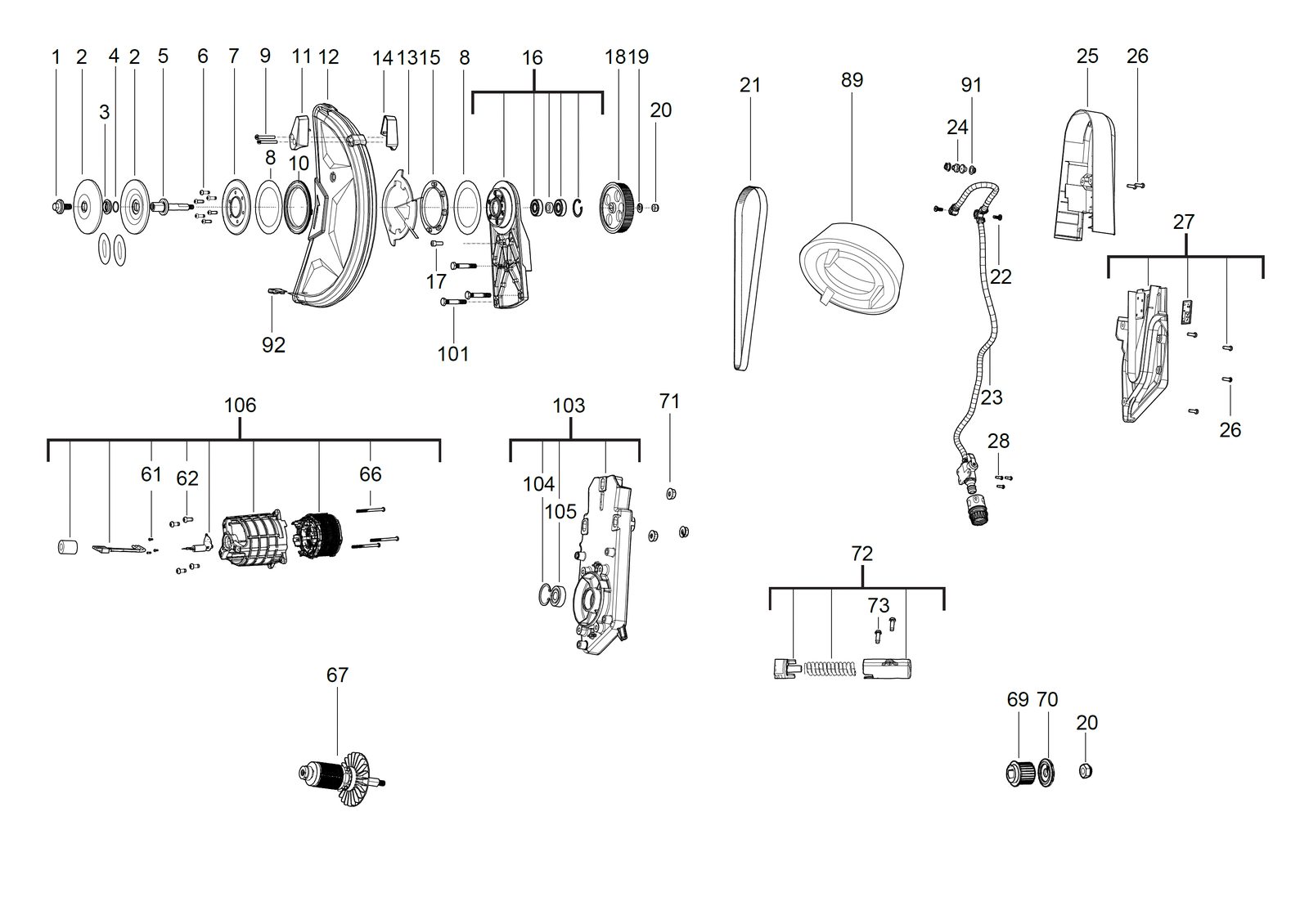

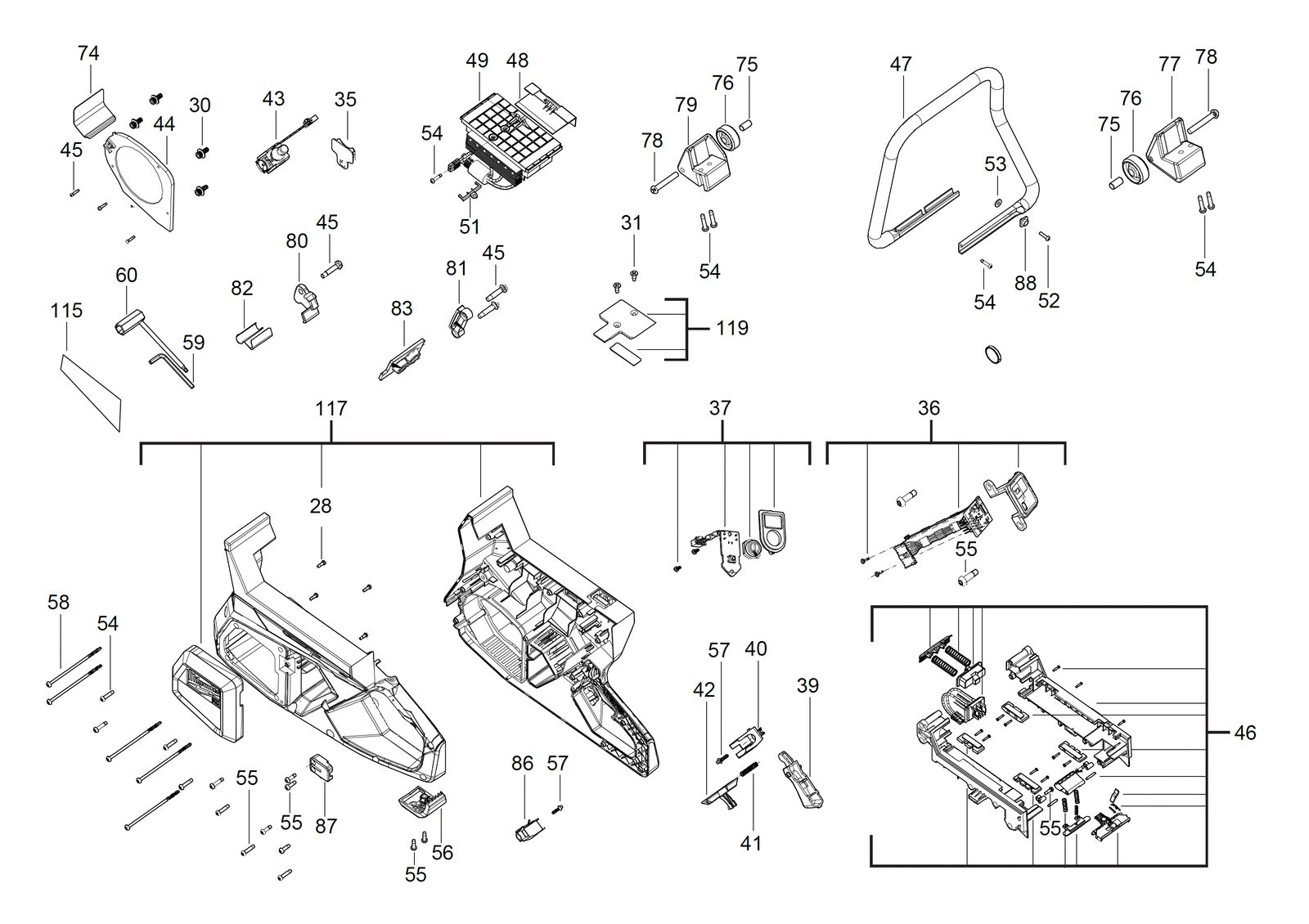

Пила Milwaukee MXFCOS350-602 — взрыв-схема
Сервисная страница: Пила Milwaukee MXFCOS350-602. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MXFCOS350-602Артикул инструмента: 4933464881Код схемы: 400047470087 позицийКатегория: Пилы, лобзики и инструмент для резки
Таблица деталей — 87 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931472902товар | 1 | 4058546332044 | |
| 2 | 0002 | ФланецFLANGE | 4931472903товар | 2 | 4058546332051 | |
| 3 | 0003 | ПереходникADAPTOR | 4931472904товар | 1 | 4058546332068 | |
| 4 | 0004 | Уплотнительное кольцоO-RING | 4931472905товар | 1 | 4058546332075 | |
| 5 | 0005 | Ведущий валDRIVING SHAFT | 4931472906товар | 1 | 4058546332082 | |
| 6 | 0006 | ВинтSCREW | 4931436390товар | 6 | 4002395249589 | |
| 7 | 0007 | КрышкаCOVER | 4931472907товар | 1 | 4058546332099 | |
| 8 | 0008 | ShimSHIM | 4931472908товар | 2 | 4058546332105 | |
| 9 | 0009 | ВинтSCREW | 4931472909товар | 2 | 4058546332112 | |
| 10 | 0010 | ПрокладкаGASKET | 4931472910товар | 1 | 4058546332129 | |
| 11 | 0011 | КрышкаCOVER | 4931472911товар | 1 | 4058546332136 | |
| 12 | 0012 | Cutting кожухCUTTING GUARD | 4931472912товар | 1 | 4058546332143 | |
| 13 | 0013 | Buffer пластинаBUFFER PLATE | 4931472913товар | 1 | 4058546332150 | |
| 14 | 0014 | КрышкаCOVER | 4931472914товар | 1 | 4058546332167 | |
| 15 | 0015 | ПрокладкаGASKET | 4931472915товар | 1 | 4058546332174 | |
| 16 | 0016 | Rocker armROCKER ARM | 4931472916товар | 1 | 4058546332181 | |
| 17 | 0017 | ВинтSCREW | 661474001товар | 1 | 4002395857562 | |
| 18 | 0018 | ШкивPULLEY | 4931472917товар | 1 | — | |
| 19 | 0019 | ШайбаWASHER | 4931465110товар | 1 | 4058546232108 | |
| 20 | 0020 | ГайкаNUT | 4931472600товар | 2 | 4058546329020 | |
| 21 | 0021 | Toothed beltTOOTHED BELT | 4931472918товар | 1 | 4058546332204 | |
| 22 | 0022 | ВинтSCREW | 4931472919товар | 2 | 4058546332211 | |
| 23 | 0023 | Extension hoseEXTENSION HOSE | 4931472920товар | 1 | 4058546332228 | |
| 24 | 0024 | ВинтSCREW | 4931472921товар | 2 | 4058546332235 | |
| 25 | 0025 | КрышкаCOVER | 4931472922товар | 1 | — | |
| 26 | 0026 | ВинтSCREW | 4931453972товар | 6 | 4002395282593 | |
| 27 | 0027 | КрышкаCOVER | 4931472923товар | 1 | — | |
| 28 | 0028 | ВинтSCREW | 4931447515товар | 7 | 4002395880539 | |
| 29 | 0030 | ВинтSCREW | 4931472924товар | 4 | 4058546332266 | |
| 30 | 0031 | ВинтSCREW | 4931472925товар | 2 | 4058546332273 | |
| 31 | 0035 | Электронный elementELECTRONIC ELEMENT | 4931472926товар | 1 | 4058546332280 | |
| 32 | 0036 | Электронный elementELECTRONIC ELEMENT | 4931472927товар | 1 | — | |
| 33 | 0037 | Электронный elementELECTRONIC ELEMENT | 4931472928товар | 1 | — | |
| 34 | 0039 | КрышкаCOVER | 4931472929товар | 1 | 4058546332310 | |
| 35 | 0040 | ДержательHOLDER | 4931472930товар | 1 | 4058546332327 | |
| 36 | 0041 | ПружинаSPRING | 40500270товар | 1 | — | |
| 37 | 0042 | КрышкаCOVER | 4931472931товар | 1 | 4058546332334 | |
| 38 | 0043 | Электронный elementELECTRONIC ELEMENT | 4931472932товар | 1 | — | |
| 39 | 0044 | ОтражательноеDEFLECTOR | 4931472933товар | 1 | 4058546332358 | |
| 40 | 0045 | ВинтSCREW | 660570005товар | 6 | 4002395827329 | |
| 41 | 0046 | AcceptanceACCEPTANCE | 4931472934товар | 1 | — | |
| 42 | 0047 | РукояткаHANDLE | 4931472935товар | 1 | 4058546332372 | |
| 43 | 0048 | КрышкаCOVER | 4931472936товар | 1 | 4058546332389 | |
| 44 | 0049 | ЭлектронныйELECTRONIC | 4931472937товар | 1 | — | |
| 45 | 0051 | Clamp клипсаCLAMP CLIP | 4931472938товар | 1 | 4058546332402 | |
| 46 | 0052 | ВинтSCREW | 4931466683товар | 1 | 4058546279004 | |
| 47 | 0053 | Damping шайбаDAMPING WASHER | 4931472939товар | 1 | — | |
| 48 | 0054 | ВинтSCREW | 4931465543товар | 14 | 4058546236434 | |
| 49 | 0055 | ВинтSCREW | 4931472832товар | 8 | 4058546331344 | |
| 50 | 0056 | FootFOOT | 4931472940товар | 1 | 4058546332426 | |
| 51 | 0057 | ВинтSCREW | 4931465351товар | 2 | 4058546234515 | |
| 52 | 0058 | ВинтSCREW | 4931472941товар | 5 | 4058546332433 | |
| 53 | 0059 | КлючKEY | 4931472611товар | 1 | 4058546329136 | |
| 54 | 0060 | КлючKEY | 4931472612товар | 1 | 4058546329143 | |
| 55 | 0061 | ВинтSCREW | 4931472942товар | 3 | 4058546332440 | |
| 56 | 0062 | ВинтSCREW | 4931472943товар | 4 | 4058546332457 | |
| 57 | 0066 | ВинтSCREW | 4931472944товар | 3 | 4058546332464 | |
| 58 | 0067 | РоторROTOR | 4931472945товар | 1 | — | |
| 59 | 0069 | ШкивPULLEY | 4931472946товар | 1 | 4058546332488 | |
| 60 | 0070 | Guide шайбаGUIDE WASHER | 4931472947товар | 1 | 4058546332495 | |
| 61 | 0071 | ГайкаNUT | 4931472948товар | 3 | 4058546332501 | |
| 62 | 0072 | Tensioning deviceTENSIONING DEVICE | 4931472949товар | 1 | 4058546332518 | |
| 63 | 0073 | ВинтSCREW | 4931435313товар | 2 | — | |
| 64 | 0074 | Spark защитныйSPARK PROTECTION | 4931472950товар | 1 | 4058546332525 | |
| 65 | 0075 | BushBUSH | 4931472951товар | 2 | 4058546332532 | |
| 66 | 0076 | КолесоWHEEL | 4931472952товар | 2 | 4058546332549 | |
| 67 | 0077 | FootFOOT | 4931472953товар | 1 | 4058546332556 | |
| 68 | 0078 | ВинтSCREW | 4931472954товар | 2 | 4058546332563 | |
| 69 | 0079 | FootFOOT | 4931472955товар | 1 | 4058546332570 | |
| 70 | 0080 | КрышкаCOVER | 4931472956товар | 1 | 4058546332587 | |
| 71 | 0081 | КрышкаCOVER | 4931472957товар | 1 | 4058546332594 | |
| 72 | 0082 | Пружина пластинаSPRING PLATE | 4931472958товар | 1 | 4058546332600 | |
| 73 | 0083 | RetainerRETAINER | 4931472959товар | 1 | 4058546332617 | |
| 74 | 0086 | КрышкаCOVER | 4931472960товар | 1 | — | |
| 75 | 0087 | КронштейнBRACKET | 4931472961товар | 1 | 4058546332631 | |
| 76 | 0088 | SpacerSPACER | 4931472962товар | 1 | 4058546332648 | |
| 77 | 0089 | ToolTOOL | 4931472963товар | 1 | 4058546332655 | |
| 78 | 0091 | Резиновый колпачокRUBBER CAP | 4931472964товар | 2 | 4058546332662 | |
| 79 | 0092 | Клипса / фиксаторCLIP | 4931472965товар | 1 | 4058546332679 | |
| 80 | 0101 | ВинтSCREW | 4931472966товар | 3 | 4058546332686 | |
| 81 | 0103 | Rocker armROCKER ARM | 4931472967товар | 1 | — | |
| 82 | 0104 | Стопорное кольцоHOLDING RING | 4931435476товар | 1 | 4002395891658 | |
| 83 | 0105 | Шариковый подшипникBALL BEARING | 4931472968товар | 1 | 4058546332709 | |
| 84 | 0106 | СтаторSTATOR | 4931472969товар | 1 | 4058546332716 | |
| 85 | 0115 | Шильдик / табличка данныхRATING PLATE | 4931472970товар | 1 | 4058546332723 | |
| 86 | 0117 | КорпусHOUSING | 4931472971товар | 1 | — | |
| 87 | 0119 | КрышкаCOVER | 4931472972товар | 1 | 4058546332747 |
