Пила Milwaukee MSUV280 — взрыв-схема
Сервисная страница: Пила Milwaukee MSUV280. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MSUV280Артикул инструмента: 4933478992Код схемы: 400048315412 позицийКатегория: Пилы, лобзики и инструмент для резки

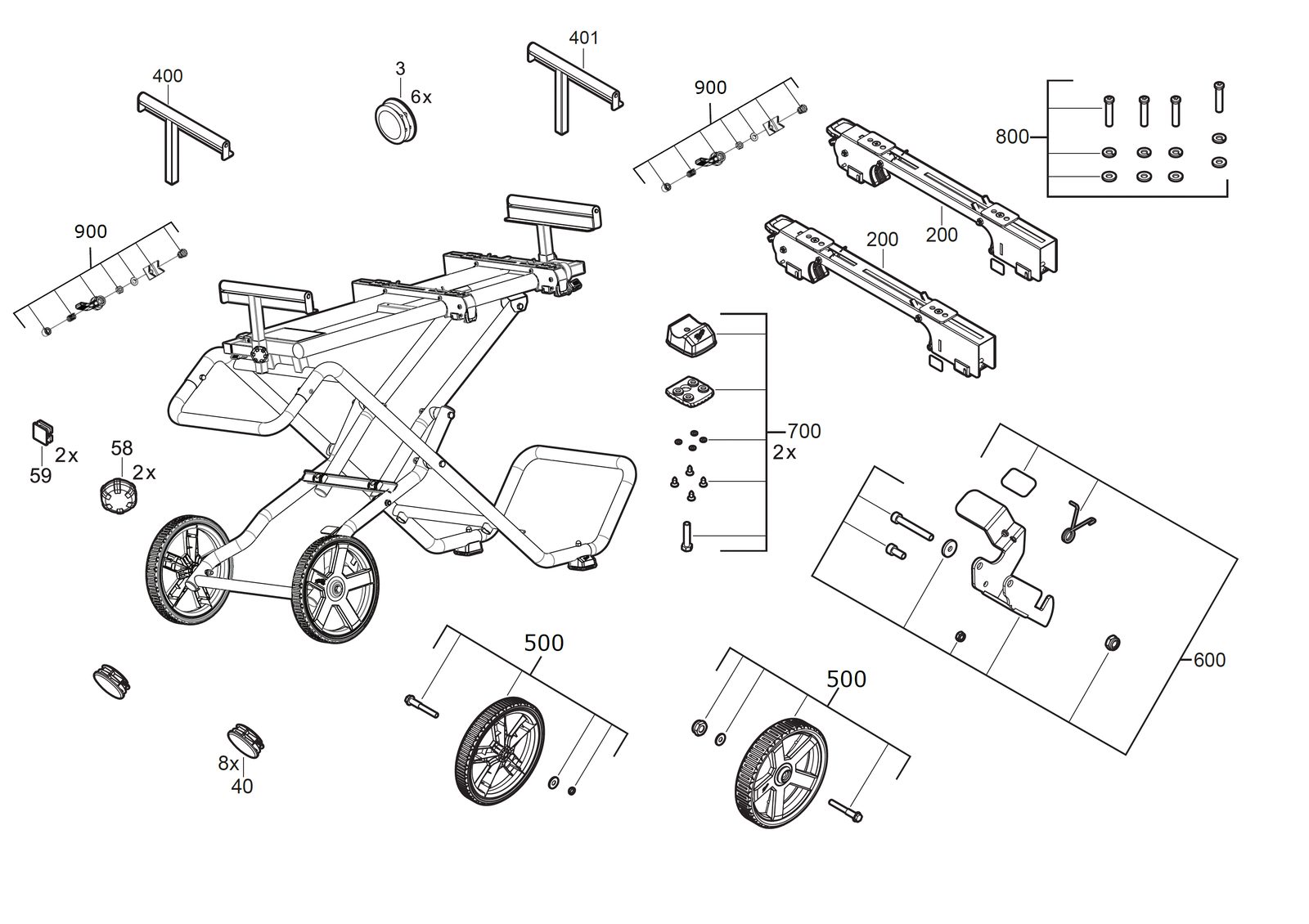

Схема инструмента
Таблица деталей — 12 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | КолпачокCAP | 4931479539товар | 1 | 4058546388546 | |
| 2 | 0040 | КолпачокCAP | 4931479540товар | 1 | 4058546388553 | |
| 3 | 0058 | Adjusting lockADJUSTING LOCK | 4931479541товар | 1 | 4058546388560 | |
| 4 | 0059 | КолпачокCAP | 4931479542товар | 1 | 4058546388577 | |
| 5 | 0200 | КронштейнBRACKET | 4931479543товар | 2 | 4058546388584 | |
| 6 | 0400 | ОпораSUPPORT | 4931479544товар | 2 | 4058546388591 | |
| 7 | 0401 | ОпораSUPPORT | 4931479726товар | 1 | 4058546394899 | |
| 8 | 0500 | КолесоWHEEL | 4931479545товар | 2 | 4058546388607 | |
| 9 | 0600 | РычагLEVER | 4931479546товар | 1 | 4058546388614 | |
| 10 | 0700 | FootFOOT | 4931479547товар | 1 | 4058546388621 | |
| 11 | 0800 | ВинтSCREW | 4931479548товар | 1 | 4058546388638 | |
| 12 | 0900 | Фиксирующий leverLOCKING LEVER | 4931495493товар | 2 | 4058546491611 |
