Инструмент Milwaukee MSL3000 — взрыв-схема
Сервисная страница: Инструмент Milwaukee MSL3000. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MSL3000Артикул инструмента: 4933411565Код схемы: 400041156614 позицийКатегория: Прочий инструмент Milwaukee

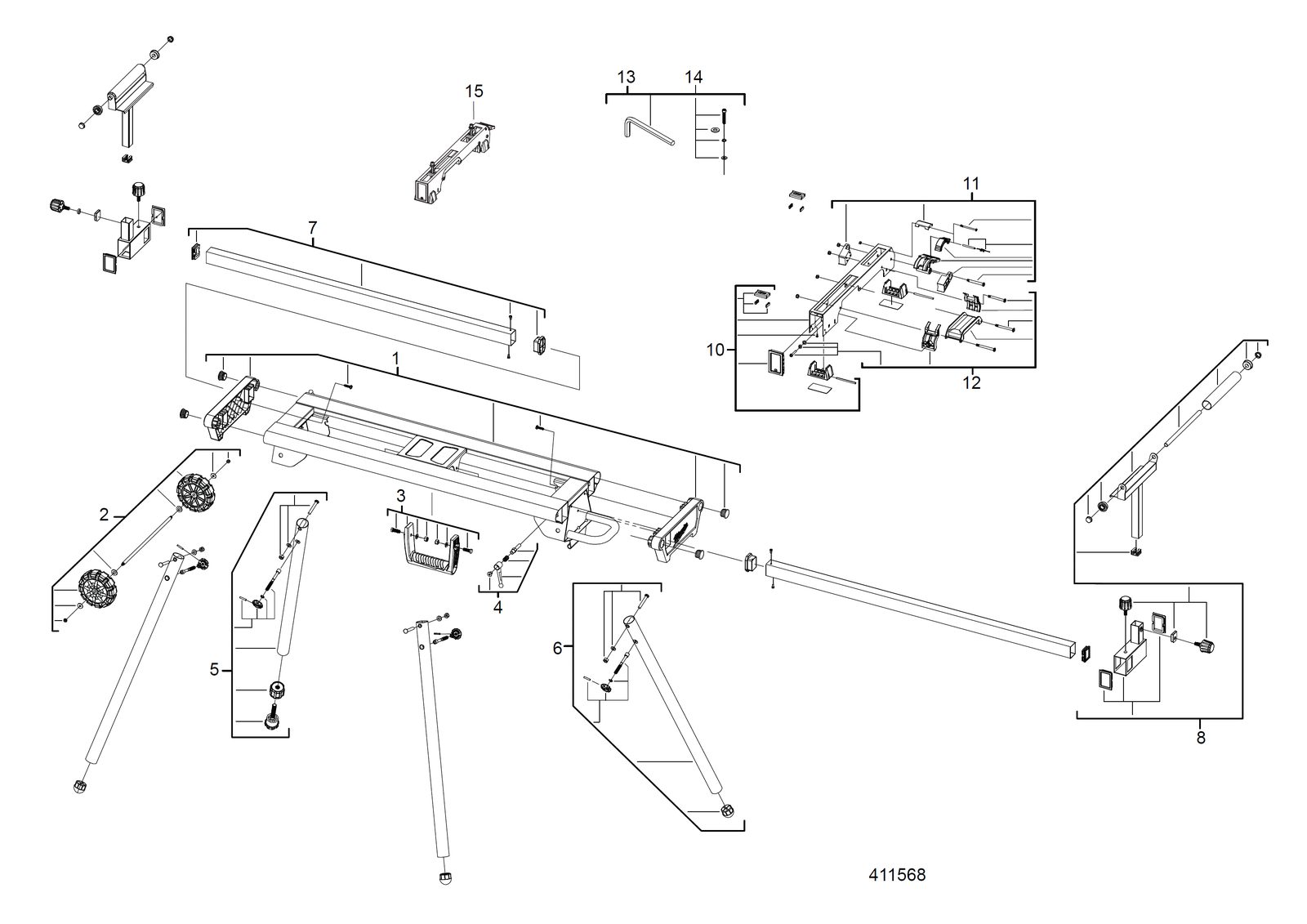

Схема инструмента
Таблица деталей — 14 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Station. equipmentSTATION. EQUIPMENT | 1014701товар | 1 | — | |
| 2 | 0002 | Wheel комплектWHEEL SET | 1014702товар | 1 | 4002395801534 | |
| 3 | 0003 | Комплект рукояткиHANDLE SET | 1014703товар | 1 | — | |
| 4 | 0004 | ExtensionEXTENSION | 1014704товар | 1 | 4002395801558 | |
| 5 | 0005 | AdjusterADJUSTER | 1014711товар | 1 | — | |
| 6 | 0006 | FootFOOT | 1014712товар | 1 | 4002395801572 | |
| 7 | 0007 | Entension armENTENSION ARM | 1014721товар | 1 | — | |
| 8 | 0008 | Комплект (1 pcs)SET (1 PCS) | 1014726товар | 2 | 4002395830589 | |
| 9 | 0010 | Clamping комплектCLAMPING SET | 1014731товар | 1 | — | |
| 10 | 0011 | Комплект винтSET SCREW | 1014732товар | 1 | — | |
| 11 | 0012 | Clamping pieceCLAMPING PIECE | 1014733товар | 1 | 4002395801633 | |
| 12 | 0013 | Fastening partsFASTENING PARTS | 1014800товар | 1 | 4002395801640 | |
| 13 | 0014 | Комплект болтовBOLT SET | 1014801товар | 1 | 4002395801657 | |
| 14 | 0015 | Mounting bracket в сбореMOUNTING BRACKET ASSEMBLY | 4931433089товар | 2 | 4002395899005 |
