Торцовочная пила Milwaukee MS305DB — взрыв-схема
Сервисная страница: Торцовочная пила Milwaukee MS305DB. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MS305DBАртикул инструмента: 4933411550Код схемы: 400041155184 позицииКатегория: Пилы, лобзики и инструмент для резки

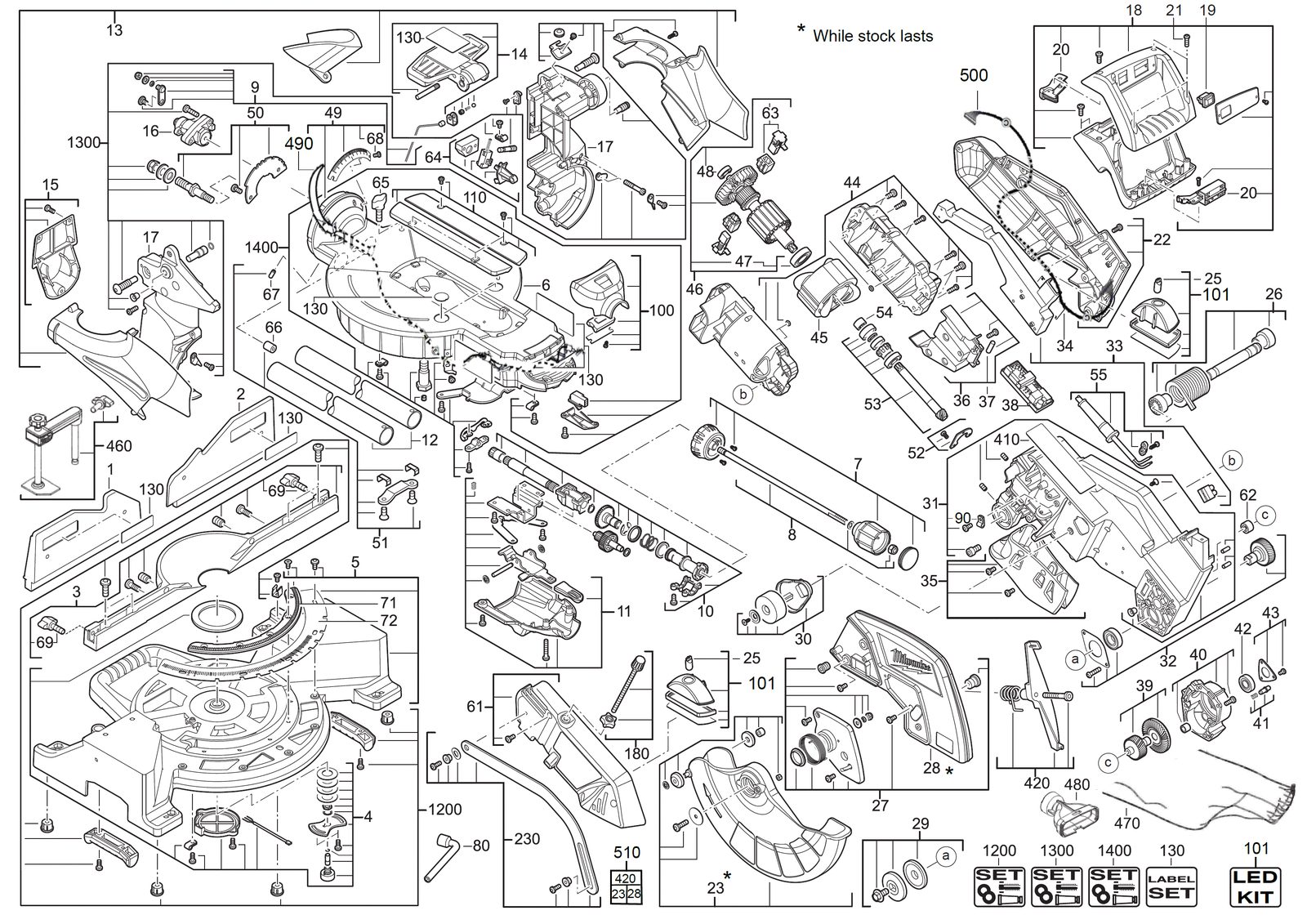

Схема инструмента
Таблица деталей — 84 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Защитный кожухGUARD | 4931440937товар | 1 | — | |
| 2 | 0002 | УпорFENCE | 101606015товар | 1 | — | |
| 3 | 0003 | GuideGUIDE | 101606705товар | 1 | — | |
| 4 | 0004 | PotentiometerPOTENTIOMETER | 101606706товар | 1 | 4002395851751 | |
| 5 | 0005 | Опорная плитаBASE PLATE | 101606707товар | 1 | — | |
| 6 | 0006 | TableTABLE | 101606719товар | 1 | — | |
| 7 | 0007 | Фиксирующий leverLOCKING LEVER | 101606724товар | 1 | 4002395853212 | |
| 8 | 0008 | ШтокROD | 101606723товар | 1 | 4002395853205 | |
| 9 | 0009 | РемкомплектREPAIR KIT | 101606728товар | 1 | 4002395853960 | |
| 10 | 0010 | Gearwheel комплектGEARWHEEL SET | 101606720товар | 1 | 4002395851775 | |
| 11 | 0011 | КрышкаCOVER | 101606725товар | 1 | — | |
| 12 | 0012 | Guide трубкаGUIDE TUBE | 101606090товар | 1 | — | |
| 13 | 0013 | КрышкаCOVER | 4931472177товар | 1 | 4058546283940 | |
| 14 | 0014 | РычагLEVER | 101606736товар | 1 | — | |
| 15 | 0015 | КрышкаCOVER | 101606771товар | 1 | 4002395851010 | |
| 16 | 0016 | Brake discBRAKE DISC | 101606107товар | 1 | — | |
| 17 | 0017 | РычагLEVER | 101606735товар | 1 | — | |
| 18 | 0018 | Рукоятка compl.HANDLE COMPL. | 101606742товар | 1 | — | |
| 19 | 0019 | ВыключательSWITCH | 101606174товар | 1 | — | |
| 20 | 0020 | ВыключательSWITCH | 101606173товар | 1 | — | |
| 21 | 0021 | ВинтSCREW | 101606158товар | 1 | — | |
| 22 | 0022 | Двигатель крышкаMOTOR COVER | 101606774товар | 1 | 4002395852550 | |
| 23 | 0023 | Saw нож protect.SAW BLADE PROTECT. | 101606744товар | 1 | — | |
| 24 | 0025 | BulbBULB | 101606172товар | 1 | — | |
| 25 | 0026 | AxleAXLE | 101606746товар | 1 | 4002395797493 | |
| 26 | 0027 | Connection пластинаCONNECTION PLATE | 101606747товар | 1 | — | |
| 27 | 0028 | Защитный кожухGUARD | 101606178товар | 1 | — | |
| 28 | 0029 | ФланецFLANGE | 101606748товар | 1 | — | |
| 29 | 0030 | TransformerTRANSFORMER | 101606777товар | 1 | — | |
| 30 | 0031 | РычагLEVER | 101606749товар | 1 | — | |
| 31 | 0032 | Комплект шестерёнGEAR KIT | 101606761товар | 1 | 4002395851737 | |
| 32 | 0033 | КрышкаCOVER | 101606738товар | 1 | 4002395851065 | |
| 33 | 0034 | Elect.circuit boardELECT.CIRCUIT BOARD | 101606164товар | 1 | — | |
| 34 | 0035 | ОтражательноеDEFLECTOR | 101606775товар | 1 | 4002395853953 | |
| 35 | 0036 | КрышкаCOVER | 101606739товар | 1 | — | |
| 36 | 0037 | Speed controlSPEED CONTROL | 101606175товар | 1 | 4002395851003 | |
| 37 | 0038 | Electric elementELECTRIC ELEMENT | 101606165товар | 1 | — | |
| 38 | 0039 | Gearwheel комплектGEARWHEEL SET | 101606763товар | 1 | 4002395851782 | |
| 39 | 0040 | Шестерня редуктор в сбореGEAR BOX ASSY | 101606765товар | 1 | — | |
| 40 | 0041 | ШтифтPIN | 101606768товар | 1 | 4002395851720 | |
| 41 | 0042 | Шариковый подшипникBALL BEARING | 101606141товар | 1 | — | |
| 42 | 0043 | Подшипник крышкаBEARING COVER | 101606766товар | 1 | 4002395851027 | |
| 43 | 0044 | Корпус двигателяMOTOR HOUSING | 101606769товар | 1 | — | |
| 44 | 0045 | Статор lead grommetFIELD LEAD GROMMET | 101606163товар | 1 | 4002395853267 | |
| 45 | 0046 | Ротор / якорьARMATURE | 4931440957товар | 1 | 4002395861446 | |
| 46 | 0047 | Шариковый подшипникBALL BEARING | 101606139товар | 1 | — | |
| 47 | 0048 | Шариковый подшипникBALL BEARING | 101606138товар | 1 | 4002395853755 | |
| 48 | 0049 | LinkLINK | 101606726товар | 1 | — | |
| 49 | 0050 | Brake discBRAKE DISC | 101606727товар | 1 | 4002395853984 | |
| 50 | 0051 | Clamping комплектCLAMPING SET | 101606722товар | 1 | 4002395796786 | |
| 51 | 0052 | Подшипник крышкаBEARING COVER | 101606767товар | 1 | — | |
| 52 | 0053 | Gearwheel комплектGEARWHEEL SET | 101606764товар | 1 | — | |
| 53 | 0054 | Clutch wheelCLUTCH WHEEL | 101606208товар | 1 | 4002395853915 | |
| 54 | 0055 | Сетевой кабельCONNECTION CABLE | 101606762товар | 1 | — | |
| 55 | 0061 | КрышкаCOVER | 101606773товар | 1 | — | |
| 56 | 0062 | Игольчатый подшипникNEEDLE BEARING | 101606143товар | 1 | 4002395853793 | |
| 57 | 0063 | Щётка moduleBRUSH MODULE | 4931433904товар | 1 | — | |
| 58 | 0064 | РемкомплектREPAIR KIT | 101606772товар | 1 | — | |
| 59 | 0065 | Winged винтWINGED SCREW | 101606066товар | 1 | 4002395853717 | |
| 60 | 0066 | Резиновый sleeveRUBBER SLEEVE | 101606088товар | 1 | — | |
| 61 | 0067 | Threaded штифтTHREADED PIN | 101606082товар | 1 | — | |
| 62 | 0068 | ВинтSCREW | 101606029товар | 1 | — | |
| 63 | 0069 | Winged винтWINGED SCREW | 101606021товар | 2 | 4002395853090 | |
| 64 | 0071 | Tooth rackTOOTH RACK | 101606016товар | 1 | — | |
| 65 | 0072 | ScaleSCALE | 101606020товар | 1 | 4002395853083 | |
| 66 | 0080 | КлючWRENCH | 101606025товар | 1 | — | |
| 67 | 0090 | Кабель clampCABLE CLAMP | 4931453735товар | 1 | 4002395142132 | |
| 68 | 0100 | КрышкаCOVER | 101606713товар | 1 | — | |
| 69 | 0101 | LampLAMP | 4931448710товар | 1 | 4002395257720 | |
| 70 | 0110 | ПластинаPLATE | 101606714товар | 1 | — | |
| 71 | 0130 | StickerSTICKER | 101606712товар | 1 | 4002395796724 | |
| 72 | 0180 | Винт depth gaugeSCREW DEPTH GAUGE | 101606776товар | 1 | 4002395853908 | |
| 73 | 0230 | LinkLINK | 101606741товар | 1 | — | |
| 74 | 0410 | Шильдик / табличка данныхRATING PLATE | 101606161товар | 1 | — | |
| 75 | 0420 | РычагLEVER | 4931440967товар | 1 | 4002395862115 | |
| 76 | 0460 | ViceVICE | 101606800товар | 1 | — | |
| 77 | 0470 | ПылесборникDUST BAG | 101606803товар | 1 | 4002395822171 | |
| 78 | 0480 | ПереходникADAPTER | 101606804товар | 1 | — | |
| 79 | 0490 | Кабель harnessCABLE HARNESS | 4931452162товар | 1 | — | |
| 80 | 0500 | Кабель harnessCABLE HARNESS | 4931452163товар | 1 | 4002395173617 | |
| 81 | 0510 | Нижний кожух / верхний кожух в сбореLOWER GUARD / UPPER GUARD ASSEMBLY | 4931456580товар | 1 | 4002395172887 | |
| 82 | 1200 | КомплектSET | 101606702товар | 1 | — | |
| 83 | 1300 | КомплектSET | 101606731товар | 1 | — | |
| 84 | 1400 | КомплектSET | 101606718товар | 1 | — |
