Торцовочная пила Milwaukee MS304DB — взрыв-схема
Сервисная страница: Торцовочная пила Milwaukee MS304DB. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MS304DBАртикул инструмента: 4933471052Код схемы: 400046941578 позицийКатегория: Пилы, лобзики и инструмент для резки

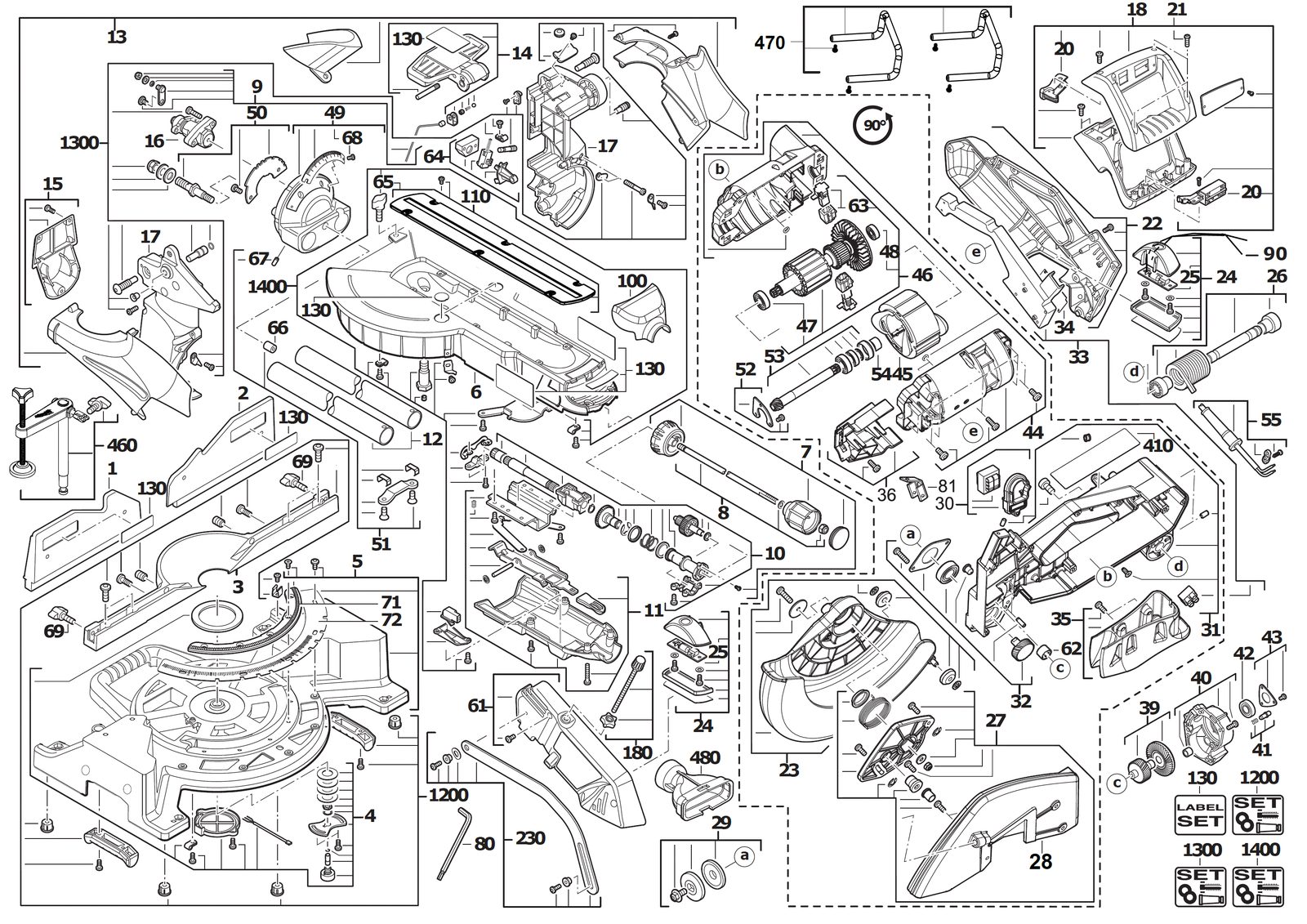

Схема инструмента
Таблица деталей — 78 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Guide комплектGUIDE KIT | 4931472172товар | 1 | 4058546283896 | |
| 2 | 0002 | Guide комплектGUIDE KIT | 4931472173товар | 1 | — | |
| 3 | 0003 | StopSTOP | 4931472174товар | 1 | 4058546283919 | |
| 4 | 0004 | PotentiometerPOTENTIOMETER | 4931440940товар | 1 | 4002395862696 | |
| 5 | 0005 | ScaleSCALE | 4931472175товар | 1 | 4058546283926 | |
| 6 | 0006 | Turn tableTURN TABLE | 4931472176товар | 1 | 4058546283933 | |
| 7 | 0007 | Фиксирующий leverLOCKING LEVER | 101606724товар | 1 | 4002395853212 | |
| 8 | 0008 | ШтокROD | 101606723товар | 1 | 4002395853205 | |
| 9 | 0009 | РемкомплектREPAIR KIT | 101606728товар | 1 | 4002395853960 | |
| 10 | 0010 | Gearwheel комплектGEARWHEEL SET | 101606720товар | 1 | 4002395851775 | |
| 11 | 0011 | РычагLEVER | 4931440943товар | 1 | — | |
| 12 | 0012 | Guide трубкаGUIDE TUBE | 101606090товар | 1 | — | |
| 13 | 0013 | КорпусHOUSING | 4931472177товар | 1 | 4058546283940 | |
| 14 | 0014 | РычагLEVER | 101606736товар | 1 | — | |
| 15 | 0015 | КрышкаCOVER | 101606771товар | 1 | 4002395851010 | |
| 16 | 0016 | Brake discBRAKE DISC | 4931440944товар | 1 | 4002395863334 | |
| 17 | 0017 | РычагLEVER | 101606735товар | 1 | — | |
| 18 | 0018 | Комплект рукояткиHANDLE SET | 4931472178товар | 1 | — | |
| 19 | 0020 | ВыключательSWITCH | 4931472179товар | 1 | — | |
| 20 | 0021 | ВинтSCREW | 101606158товар | 1 | — | |
| 21 | 0022 | Двигатель крышкаMOTOR COVER | 101606774товар | 1 | 4002395852550 | |
| 22 | 0023 | Fastening partsFASTENING PARTS | 4931440946товар | 1 | — | |
| 23 | 0024 | Фонарь трубаLIGHT PIPE | 4931440947товар | 1 | — | |
| 24 | 0025 | BulbBULB | 4931440948товар | 1 | 4002395861392 | |
| 25 | 0026 | AxleAXLE | 101606746товар | 1 | 4002395797493 | |
| 26 | 0027 | Connection пластинаCONNECTION PLATE | 101606747товар | 1 | — | |
| 27 | 0028 | Защитный кожухGUARD | 4931472180товар | 1 | 4058546283971 | |
| 28 | 0029 | ФланецFLANGE | 4931440950товар | 1 | — | |
| 29 | 0030 | TransformerTRANSFORMER | 4931440951товар | 1 | 4002395862023 | |
| 30 | 0031 | Двигатель supportMOTOR SUPPORT | 4931440952товар | 1 | — | |
| 31 | 0032 | Комплект шестерёнGEAR KIT | 101606761товар | 1 | 4002395851737 | |
| 32 | 0033 | КрышкаCOVER | 101606738товар | 1 | 4002395851065 | |
| 33 | 0034 | Elect.circuit boardELECT.CIRCUIT BOARD | 101606164товар | 1 | — | |
| 34 | 0035 | ОтражательноеDEFLECTOR | 101606775товар | 1 | 4002395853953 | |
| 35 | 0036 | Fastening partsFASTENING PARTS | 4931440953товар | 1 | 4002395862047 | |
| 36 | 0039 | Gearwheel комплектGEARWHEEL SET | 101606763товар | 1 | 4002395851782 | |
| 37 | 0040 | Комплект шестерёнGEAR KIT | 4931440954товар | 1 | — | |
| 38 | 0041 | ШтифтPIN | 101606768товар | 1 | 4002395851720 | |
| 39 | 0042 | Шариковый подшипникBALL BEARING | 101606141товар | 1 | — | |
| 40 | 0043 | Подшипник крышкаBEARING COVER | 101606766товар | 1 | 4002395851027 | |
| 41 | 0044 | Корпус двигателяMOTOR HOUSING | 4931440955товар | 1 | — | |
| 42 | 0045 | Статор / электрическое полеELECTRIC FIELD | 101606163товар | 1 | 4002395853267 | |
| 43 | 0046 | Ротор / якорьARMATURE | 4931440957товар | 1 | 4002395861446 | |
| 44 | 0047 | Шариковый подшипникBALL BEARING | 101606139товар | 1 | — | |
| 45 | 0048 | Шариковый подшипникBALL BEARING | 101606138товар | 1 | 4002395853755 | |
| 46 | 0049 | LinkLINK | 101606726товар | 1 | — | |
| 47 | 0050 | Brake discBRAKE DISC | 101606727товар | 1 | 4002395853984 | |
| 48 | 0051 | Clamping комплектCLAMPING SET | 101606722товар | 1 | 4002395796786 | |
| 49 | 0052 | Подшипник крышкаBEARING COVER | 101606767товар | 1 | — | |
| 50 | 0053 | Коническая шестерняBEVEL GEAR | 4931440958товар | 1 | — | |
| 51 | 0054 | Clutch wheelCLUTCH WHEEL | 101606208товар | 1 | 4002395853915 | |
| 52 | 0055 | Сетевой кабельCONNECTION CABLE | 101606762товар | 1 | — | |
| 53 | 0061 | КрышкаCOVER | 101606773товар | 1 | — | |
| 54 | 0062 | Игольчатый подшипникNEEDLE BEARING | 4931440959товар | 1 | — | |
| 55 | 0063 | Щётка moduleBRUSH MODULE | 4931433904товар | 2 | — | |
| 56 | 0064 | РемкомплектREPAIR KIT | 101606772товар | 1 | — | |
| 57 | 0065 | Winged винтWINGED SCREW | 101606066товар | 1 | 4002395853717 | |
| 58 | 0066 | Резиновый sleeveRUBBER SLEEVE | 101606088товар | 1 | — | |
| 59 | 0067 | Threaded штифтTHREADED PIN | 101606082товар | 1 | — | |
| 60 | 0068 | ВинтSCREW | 101606029товар | 1 | — | |
| 61 | 0069 | Turning knobTURNING KNOB | 4931440960товар | 2 | 4002395861477 | |
| 62 | 0071 | Tooth rackTOOTH RACK | 101606016товар | 1 | — | |
| 63 | 0072 | ScaleSCALE | 101606020товар | 1 | 4002395853083 | |
| 64 | 0080 | КлючWRENCH | 4931440961товар | 1 | — | |
| 65 | 0081 | Защитный кожухGUARD | 4931440962товар | 1 | 4002395861491 | |
| 66 | 0090 | Кабель harnessCABLE HARNESS | 4931441983товар | 1 | 4002395181315 | |
| 67 | 0100 | КрышкаCOVER | 4931440963товар | 1 | — | |
| 68 | 0110 | ПластинаPLATE | 4931472181товар | 1 | 4058546283988 | |
| 69 | 0130 | НаклейкаLABEL | 4931472182товар | 1 | — | |
| 70 | 0180 | Винт depth gaugeSCREW DEPTH GAUGE | 101606776товар | 1 | 4002395853908 | |
| 71 | 0230 | LinkLINK | 101606741товар | 1 | — | |
| 72 | 0410 | Шильдик / табличка данныхRATING PLATE | 4931472183товар | 1 | 4058546284008 | |
| 73 | 0460 | Holding-down deviceHOLDING-DOWN DEVICE | 4931472184товар | 1 | — | |
| 74 | 0470 | ВилкаYOKE | 4931472185товар | 1 | 4058546284022 | |
| 75 | 0480 | ПереходникADAPTER | 101606804товар | 1 | — | |
| 76 | 1200 | Fastening partsFASTENING PARTS | 4931472186товар | 1 | 4058546284039 | |
| 77 | 1300 | Крышка в сбореCOVER ASSY | 4931440969товар | 1 | 4002395862139 | |
| 78 | 1400 | Выключатель комплектSWITCH KIT | 4931440970товар | 1 | 4002395875818 |
