Торцовочная пила Milwaukee MS216SB — взрыв-схема
Сервисная страница: Торцовочная пила Milwaukee MS216SB. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MS216SBАртикул инструмента: 4933419300Код схемы: 4000419301101 позицияКатегория: Пилы, лобзики и инструмент для резки

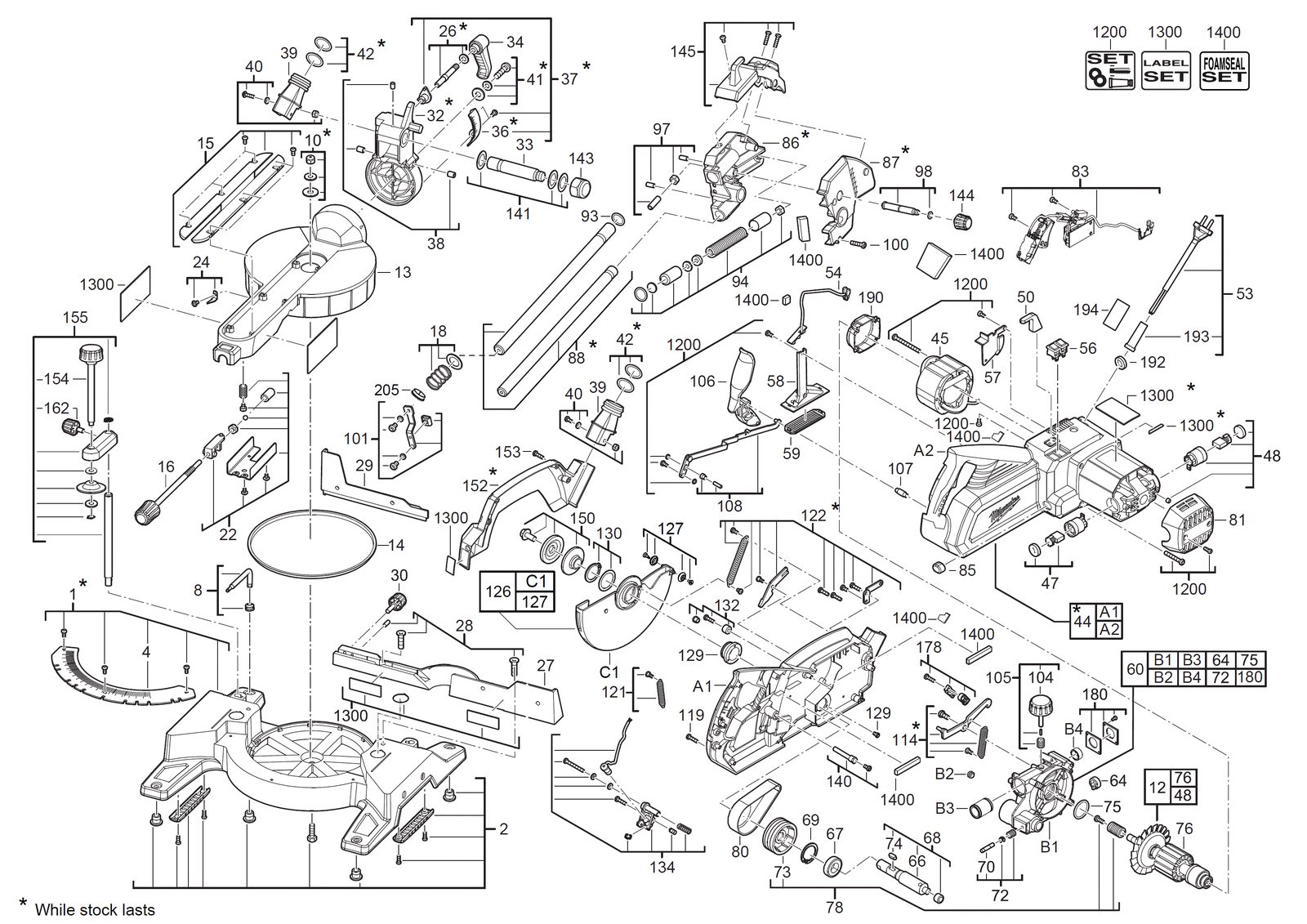

Схема инструмента
Таблица деталей — 101 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Опорная плитаBASE PLATE | 4931433383товар | 1 | — | |
| 2 | 0002 | Комплект болтовBOLT SET | 4931433384товар | 1 | 4002395899135 | |
| 3 | 0004 | ScaleSCALE | 4931433385товар | 1 | 4002395899142 | |
| 4 | 0008 | КлючWRENCH | 4931433386товар | 1 | 4002395899159 | |
| 5 | 0010 | ГайкаNUT | 4931433387товар | 1 | — | |
| 6 | 0012 | Ротор в сбореARMATURE ASSEMBLY | 4931433388товар | 1 | 4002395899173 | |
| 7 | 0013 | TableTABLE | 4931433390товар | 1 | — | |
| 8 | 0014 | КольцоRING | 4931433391товар | 1 | — | |
| 9 | 0015 | Guide пластина комплектGUIDE PLATE SET | 4931433392товар | 1 | — | |
| 10 | 0016 | РукояткаHANDLE | 4931433393товар | 1 | 4002395896424 | |
| 11 | 0018 | ПружинаSPRING | 4931433394товар | 1 | 4002395896431 | |
| 12 | 0022 | Комплект рукояткиHANDLE SET | 4931472229товар | 1 | 4058546284466 | |
| 13 | 0024 | Indicator комплектINDICATOR SET | 4931433396товар | 1 | 4002395896455 | |
| 14 | 0026 | ВалSHAFT | 4931433397товар | 1 | — | |
| 15 | 0027 | УпорFENCE | 4931473308товар | 1 | 4058546336103 | |
| 16 | 0028 | Комплект болтовBOLT SET | 4931433399товар | 1 | 4002395896486 | |
| 17 | 0029 | Parallel guidePARALLEL GUIDE | 4931433400товар | 1 | 4002395896493 | |
| 18 | 0030 | Ручка-регуляторKNOB | 4931433401товар | 1 | — | |
| 19 | 0032 | Hinge pieceHINGE PIECE | 4931433402товар | 1 | — | |
| 20 | 0033 | PivotPIVOT | 4931433403товар | 1 | 4002395897124 | |
| 21 | 0034 | РукояткаHANDLE | 4931433404товар | 1 | 4002395897131 | |
| 22 | 0036 | ScaleSCALE | 4931433405товар | 1 | — | |
| 23 | 0037 | Рукоятка scale в сбореHANDLE SCALE ASSY | 4931433406товар | 1 | — | |
| 24 | 0038 | Комплект болтовBOLT SET | 4931433407товар | 1 | 4002395897162 | |
| 25 | 0039 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931433408товар | 1 | — | |
| 26 | 0040 | Комплект болтовBOLT SET | 4931433409товар | 1 | — | |
| 27 | 0041 | Комплект болтовBOLT SET | 4931433410товар | 1 | 4002395897193 | |
| 28 | 0042 | Уплотнительное кольцоO-RING | 4931433411товар | 1 | — | |
| 29 | 0044 | КорпусHOUSING | 4931433412товар | 1 | — | |
| 30 | 0045 | Статор lead grommetFIELD LEAD GROMMET | 4931433413товар | 1 | — | |
| 31 | 0047 | Угольная щёткаCARBON BRUSH | 4931433415товар | 1 | 4002395897841 | |
| 32 | 0048 | Угольная держатель комплектCARBON HOLDER SET | 4931433417товар | 1 | 4002395897865 | |
| 33 | 0050 | Кабель клипсаCABLE CLIP | 4931433419товар | 1 | — | |
| 34 | 0053 | Сетевой кабельCONNECTION CABLE | 4931433420товар | 1 | 4002395897896 | |
| 35 | 0054 | WireWIRE | 4931433423товар | 1 | 4002395898527 | |
| 36 | 0056 | ВыключательSWITCH | 4931433424товар | 1 | 4002395898534 | |
| 37 | 0057 | Retaining пластинаRETAINING PLATE | 4931433425товар | 1 | — | |
| 38 | 0058 | КронштейнBRACKET | 4931433426товар | 1 | 4002395898558 | |
| 39 | 0059 | КрышкаCOVER | 4931433427товар | 1 | — | |
| 40 | 0060 | Двигатель supportMOTOR SUPPORT | 4931446485товар | 1 | — | |
| 41 | 0064 | ВтулкаSLEEVE | 4931433429товар | 1 | 4002395898589 | |
| 42 | 0066 | ВалSHAFT | 4931433430товар | 1 | 4002395898596 | |
| 43 | 0067 | Шариковый подшипникBALL BEARING | 4931433431товар | 1 | 4002395899203 | |
| 44 | 0068 | Шестерня валGEAR SHAFT | 4931446486товар | 1 | 4002395875962 | |
| 45 | 0069 | Пружина кольцоSPRING RING | 4931433432товар | 1 | — | |
| 46 | 0070 | Шпиндель lockSPINDLE LOCK | 4931433433товар | 1 | — | |
| 47 | 0072 | ПружинаSPRING | 4931433434товар | 1 | 4002395899234 | |
| 48 | 0073 | ШкивPULLEY | 4931433435товар | 1 | 4002395899241 | |
| 49 | 0074 | Parallel keyPARALLEL KEY | 4931433436товар | 1 | — | |
| 50 | 0075 | Уплотнительное кольцоO-RING | 4931433437товар | 1 | — | |
| 51 | 0076 | Ротор в сбореARMATURE ASSEMBLY | 4931433438товар | 1 | — | |
| 52 | 0078 | ШкивPULLEY | 4931446487товар | 1 | 4002395875979 | |
| 53 | 0080 | РеменьBELT | 4931446488товар | 1 | — | |
| 54 | 0081 | Двигатель колпачокMOTOR CAP | 4931433441товар | 1 | 4002395896509 | |
| 55 | 0083 | Выключатель в сбореSWITCH ASSEMBLY | 4931433442товар | 1 | 4002395896516 | |
| 56 | 0085 | Шпиндель lockSPINDLE LOCK | 4931433444товар | 1 | 4002395896530 | |
| 57 | 0086 | КронштейнBRACKET | 4931448294товар | 1 | 4002395248520 | |
| 58 | 0087 | КронштейнBRACKET | 4931433446товар | 2 | — | |
| 59 | 0088 | Guide barGUIDE BAR | 4931433447товар | 1 | — | |
| 60 | 0093 | Уплотнительное кольцоO-RING | 4931433448товар | 1 | 4002395896578 | |
| 61 | 0094 | Pressure пружинаPRESSURE SPRING | 4931433449товар | 1 | 4002395896585 | |
| 62 | 0097 | Комплект болтовBOLT SET | 4931433450товар | 1 | 4002395896592 | |
| 63 | 0098 | Фиксирующий болтLOCKING BOLT | 4931433451товар | 1 | — | |
| 64 | 0100 | ВинтSCREW | 4931433452товар | 1 | — | |
| 65 | 0101 | ПластинаPLATE | 4931433453товар | 1 | 4002395897223 | |
| 66 | 0104 | Фиксирующий pieceLOCKING PIECE | 4931433454товар | 1 | 4002395897230 | |
| 67 | 0105 | Lock в сбореLOCK COMPLETE | 4931433455товар | 1 | 4002395897247 | |
| 68 | 0106 | РычагLEVER | 4931433456товар | 1 | 4002395897254 | |
| 69 | 0107 | ВалSHAFT | 4931433457товар | 1 | 4002395897261 | |
| 70 | 0108 | LinkLINK | 4931433458товар | 1 | — | |
| 71 | 0114 | КрюкHOOK | 4931433459товар | 1 | — | |
| 72 | 0119 | ВинтSCREW | 4931433460товар | 1 | 4002395897292 | |
| 73 | 0121 | LinkLINK | 4931433461товар | 1 | 4002395897902 | |
| 74 | 0122 | LinkLINK | 4931433462товар | 1 | — | |
| 75 | 0126 | Кожух + wheel комплектGUARD + WHEEL SET | 4931433463товар | 1 | — | |
| 76 | 0127 | Wheel комплектWHEEL SET | 4931447517товар | 1 | 4002395881949 | |
| 77 | 0129 | ВтулкаSLEEVE | 4931433464товар | 1 | 4002395897933 | |
| 78 | 0130 | ШайбаWASHER | 4931433465товар | 1 | 4002395897940 | |
| 79 | 0132 | Резиновый bumperRUBBER BUMPER | 4931433466товар | 1 | 4002395897957 | |
| 80 | 0134 | Laser-instrumentLASER-INSTRUMENT | 4931433467товар | 1 | — | |
| 81 | 0140 | AdjusterADJUSTER | 4931433468товар | 1 | — | |
| 82 | 0141 | ШайбаWASHER | 4931433469товар | 1 | 4002395897988 | |
| 83 | 0143 | Lock гайкаLOCK NUT | 4931433470товар | 1 | 4002395897995 | |
| 84 | 0144 | Ручка-регуляторKNOB | 4931433471товар | 1 | 4002395898602 | |
| 85 | 0145 | КрышкаCOVER | 4931433472товар | 1 | 4002395898619 | |
| 86 | 0150 | ФланецFLANGE | 4931433473товар | 1 | — | |
| 87 | 0152 | Защитный кожухGUARD | 4931433474товар | 1 | — | |
| 88 | 0153 | ВинтSCREW | 4931433483товар | 1 | 4002395899326 | |
| 89 | 0154 | ClampCLAMP | 4931433475товар | 1 | — | |
| 90 | 0155 | Clamping комплектCLAMPING SET | 4931433476товар | 1 | 4002395898657 | |
| 91 | 0162 | Ручка-регуляторKNOB | 4931433477товар | 1 | — | |
| 92 | 0178 | Clamping комплектCLAMPING SET | 4931433480товар | 1 | 4002395898695 | |
| 93 | 0180 | FeltFELT | 4931433481товар | 1 | — | |
| 94 | 0190 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931433484товар | 1 | — | |
| 95 | 0192 | CoilCOIL | 4931433478товар | 1 | 4002395898671 | |
| 96 | 0193 | Защитная крышкаPROTECTING COVER | 4931433479товар | 1 | 4002395898688 | |
| 97 | 0194 | ВтулкаSLEEVE | 4931433482товар | 1 | 4002395899319 | |
| 98 | 0205 | BushBUSH | 4931448319товар | 1 | 4002395249916 | |
| 99 | 1200 | Комплект болтовBOLT SET | 4931433485товар | 1 | — | |
| 100 | 1300 | КомплектSET | 4931433486товар | 1 | — | |
| 101 | 1400 | КомплектSET | 4931433487товар | 1 | — |
