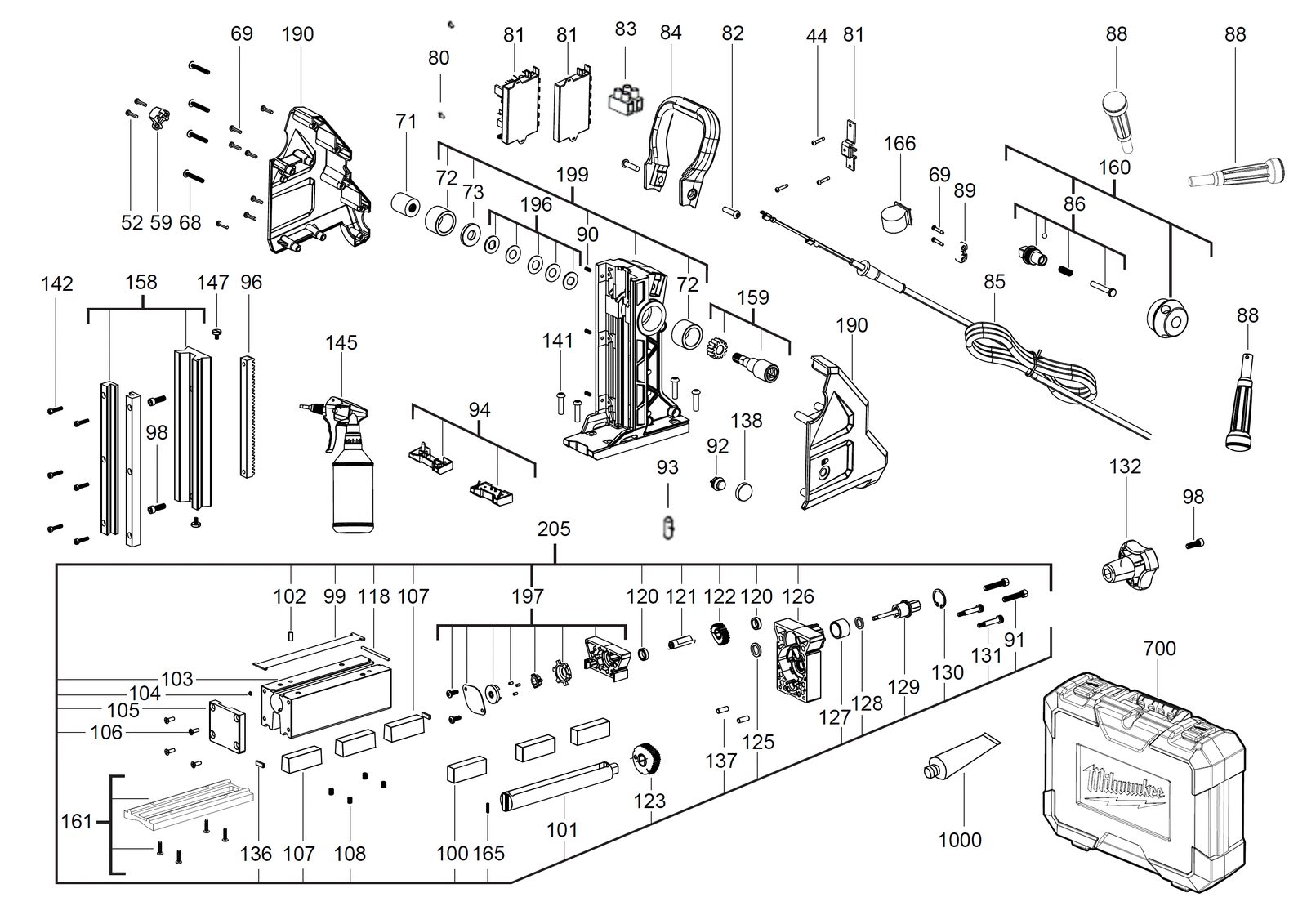

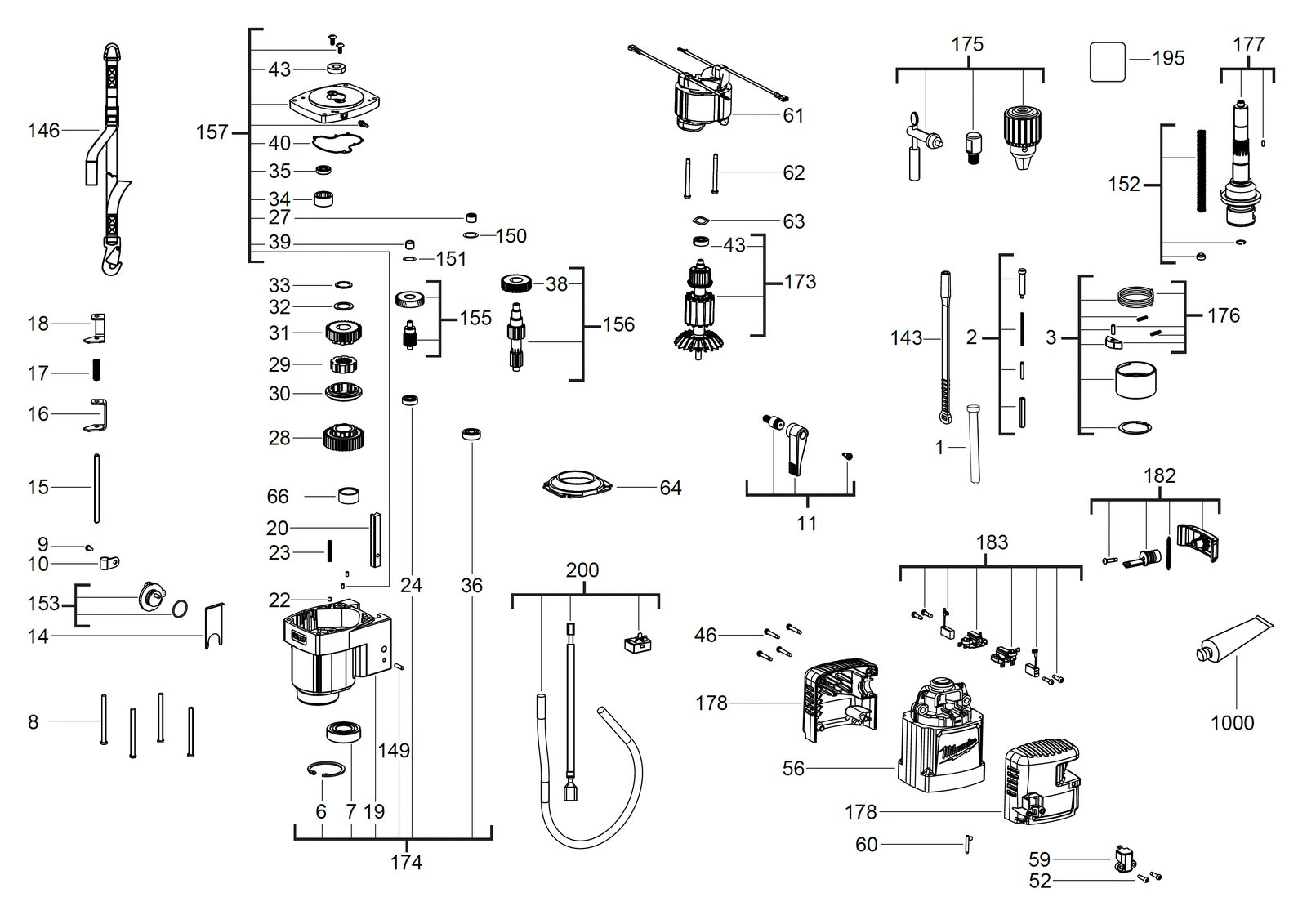

Дрель-шуруповёрт Milwaukee MDP41 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee MDP41. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: MDP41Артикул инструмента: 4933451014Код схемы: 4000452343128 позицийКатегория: Дрели и шуруповёрты
Таблица деталей — 128 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 10001 | Guide болтGUIDE BOLT | 4931453396товар | 1 | 4002395147861 | |
| 2 | 10002 | Guide barGUIDE BAR | 4931453397товар | 1 | — | |
| 3 | 10003 | Патрон shroudCHUCK SHROUD | 4931453092товар | 1 | 4002395150663 | |
| 4 | 10006 | Retaining кольцоRETAINING RING | 4931453093товар | 1 | 4002395150670 | |
| 5 | 10007 | Шариковый подшипникBALL BEARING | 4931453094товар | 1 | 4002395150687 | |
| 6 | 10008 | ВинтSCREW | 4931453398товар | 4 | — | |
| 7 | 10009 | ВинтSCREW | 4931453100товар | 1 | 4002395151349 | |
| 8 | 10010 | Кабель clampCABLE CLAMP | 4931453099товар | 1 | 4002395151332 | |
| 9 | 10011 | Clamping leverCLAMPING LEVER | 4931456260товар | 1 | 4002395173969 | |
| 10 | 10014 | Retaining пластинаRETAINING PLATE | 4931453097товар | 1 | 4002395151318 | |
| 11 | 10015 | Guide болтGUIDE BOLT | 4931453101товар | 1 | 4002395151356 | |
| 12 | 10016 | Holding bracketHOLDING BRACKET | 4931453102товар | 1 | 4002395151363 | |
| 13 | 10017 | ПружинаSPRING | 4931453103товар | 1 | 4002395151370 | |
| 14 | 10018 | Holding bracketHOLDING BRACKET | 4931453104товар | 1 | 4002395151387 | |
| 15 | 10019 | РедукторGEAR BOX | 4931453399товар | 1 | — | |
| 16 | 10020 | Фиксирующий rodLOCKING ROD | 4931453098товар | 1 | 4002395151325 | |
| 17 | 10022 | Шариковый подшипникBALL BEARING | 4931453105товар | 1 | 4002395151394 | |
| 18 | 10023 | ПружинаSPRING | 4931453106товар | 1 | 4002395152001 | |
| 19 | 10024 | Шариковый подшипникBALL BEARING | 02040640товар | 1 | 4058546067922 | |
| 20 | 10027 | Игольчатый подшипникNEEDLE BEARING | 02502400товар | 1 | 4058546068233 | |
| 21 | 10028 | Worm шестерня wheelWORM GEAR WHEEL | 4931453400товар | 1 | — | |
| 22 | 10029 | HubHUB | 4931453110товар | 1 | 4002395152049 | |
| 23 | 10030 | МуфтаCOUPLING | 4931453109товар | 1 | 4002395152032 | |
| 24 | 10031 | Worm шестерня wheelWORM GEAR WHEEL | 4931453401товар | 1 | 4002395148516 | |
| 25 | 10032 | Шайба 24x17,8x0,8WASHER 24x17,8x0,8 | 680335077товар | 1 | 4002395849925 | |
| 26 | 10033 | Retaining кольцоRETAINING RING | 4931453112товар | 1 | 4002395152063 | |
| 27 | 10034 | Игольчатый подшипникNEEDLE BEARING | 4931453113товар | 1 | 4002395152070 | |
| 28 | 10035 | УплотнениеSEAL | 4931453114товар | 1 | — | |
| 29 | 10036 | Шариковый подшипникBALL BEARING | 4931453402товар | 1 | — | |
| 30 | 10038 | Worm шестерня wheelWORM GEAR WHEEL | 4931453403товар | 1 | 4002395148530 | |
| 31 | 10039 | Игольчатый подшипникNEEDLE BEARING | 4931453404товар | 1 | 4002395148547 | |
| 32 | 10040 | УплотнениеSEAL | 4931453115товар | 1 | 4002395152094 | |
| 33 | 10043 | Шариковый подшипникBALL BEARING | 681337001товар | 2 | 4002395826988 | |
| 34 | 10046 | ВинтSCREW | 4931436769товар | 4 | 4002395179183 | |
| 35 | 10052 | ВинтSCREW | 660024030товар | 4 | 4002395826957 | |
| 36 | 10056 | Корпус двигателяMOTOR HOUSING | 4931453406товар | 1 | 4002395148561 | |
| 37 | 10059 | ClampCLAMP | 4931453407товар | 2 | — | |
| 38 | 10060 | ШтифтPIN | 4931453408товар | 1 | — | |
| 39 | 10061 | Статор / электрическое полеELECTRIC FIELD | 4931453409товар | 1 | 4002395149209 | |
| 40 | 10062 | ВинтSCREW | 4931453410товар | 2 | 4002395149216 | |
| 41 | 10063 | ШайбаWASHER | 4931453411товар | 1 | 4002395149223 | |
| 42 | 10064 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931453412товар | 1 | 4002395149230 | |
| 43 | 10066 | BushingBUSHING | 4931453192товар | 1 | 4002395150885 | |
| 44 | 10143 | Key держательKEY HOLDER | 4931453193товар | 1 | 4002395150892 | |
| 45 | 10146 | Safety strapSAFETY STRAP | 4931453194товар | 1 | 4002395151509 | |
| 46 | 10149 | Cylinder штифтCYLINDER PIN | 4931453172товар | 1 | 4002395152872 | |
| 47 | 10150 | ШайбаWASHER | 4931453424товар | 1 | — | |
| 48 | 10151 | ШайбаWASHER | 4931453425товар | 1 | 4002395149964 | |
| 49 | 10152 | EjectorEJECTOR | 4931453191товар | 1 | 4002395150878 | |
| 50 | 10153 | Turning knobTURNING KNOB | 4931453184товар | 1 | 4002395150809 | |
| 51 | 10155 | PinionPINION | 4931453426товар | 1 | 4002395149971 | |
| 52 | 10156 | PinionPINION | 4931453427товар | 1 | 4002395149988 | |
| 53 | 10157 | Крышка редуктораGEAR BOX COVER | 4931453428товар | 1 | 4002395149995 | |
| 54 | 10173 | Двигатель в сбореMOTOR ASSEMBLY | 4931453430товар | 1 | 4002395147212 | |
| 55 | 10174 | Комплект шестерёнGEAR KIT | 4931453431товар | 1 | 4002395147229 | |
| 56 | 10175 | Патрон w key and adapt.-1pcCHUCK W KEY AND ADAPT.-1PC | 49590020товар | 1 | — | |
| 57 | 10176 | КомплектKIT | 4931453185товар | 1 | 4002395150816 | |
| 58 | 10177 | Output вал комплектOUTPUT SHAFT KIT | 4931453107товар | 1 | 4002395152018 | |
| 59 | 10178 | КорпусHOUSING | 4931453432товар | 1 | — | |
| 60 | 10182 | Выключатель комплектSWITCH KIT | 4931453433товар | 1 | 4002395147243 | |
| 61 | 10183 | Комплект угольных щётокCARBON BRUSH SET | 4931453434товар | 1 | 4002395147250 | |
| 62 | 10195 | Шильдик / табличка данныхRATING PLATE | 4931453436товар | 1 | — | |
| 63 | 10200 | WireWIRE | 4931453438товар | 1 | 4002395147298 | |
| 64 | 11000 | GreaseGREASE | 49085270товар | 1 | — | |
| 65 | 20044 | ВинтSCREW | 4931453405товар | 3 | 4002395148554 | |
| 66 | 20068 | ВинтSCREW | 4931453127товар | 4 | 4002395153411 | |
| 67 | 20069 | ВинтSCREW | 4931453124товар | 8 | 4002395152780 | |
| 68 | 20071 | Bit guideBIT GUIDE | 4931453129товар | 1 | 4002395153442 | |
| 69 | 20072 | BushingBUSHING | 4931453130товар | 2 | — | |
| 70 | 20073 | Compensation пластинаCOMPENSATION PLATE | 4931453131товар | 1 | — | |
| 71 | 20080 | ВинтSCREW | 4931453413товар | 2 | 4002395149247 | |
| 72 | 20081 | Electric elementELECTRIC ELEMENT | 4931453414товар | 1 | 4002395149254 | |
| 73 | 20082 | ВинтSCREW | 4931453132товар | 2 | 4002395153473 | |
| 74 | 20083 | Разъём / соединительCONNECTOR | 4931453415товар | 1 | 4002395149261 | |
| 75 | 20084 | РукояткаHANDLE | 4931453133товар | 1 | 4002395153480 | |
| 76 | 20085 | Сетевой кабельCONNECTION CABLE | 4931453417товар | 1 | 4002395149285 | |
| 77 | 20086 | Шпиндель lockSPINDLE LOCK | 4931453136товар | 1 | — | |
| 78 | 20088 | Operating рукояткаOPERATING HANDLE | 4931453137товар | 3 | 4002395150724 | |
| 79 | 20089 | Кабель clampCABLE CLAMP | 4931453418товар | 1 | — | |
| 80 | 20090 | ВинтSCREW | 4931435627товар | 3 | — | |
| 81 | 20091 | ВинтSCREW | 4931453138товар | 4 | 4002395150731 | |
| 82 | 20092 | ВыключательSWITCH | 4931453155товар | 1 | 4002395152100 | |
| 83 | 20093 | Cylinder штифтCYLINDER PIN | 4931453179товар | 1 | — | |
| 84 | 20094 | ЭлектронныйELECTRONIC | 4931453419товар | 1 | 4002395149902 | |
| 85 | 20096 | Tooth rackTOOTH RACK | 4931453140товар | 1 | 4002395150755 | |
| 86 | 20098 | ВинтSCREW | 4931453141товар | 3 | 4002395150762 | |
| 87 | 20099 | КрышкаCOVER | 4931453142товар | 1 | 4002395150779 | |
| 88 | 20100 | МагнитMAGNET | 4931453150товар | 3 | — | |
| 89 | 20101 | Magnet.disc fasten.MAGNET.DISC FASTEN. | 4931453156товар | 1 | — | |
| 90 | 20102 | Cylinder штифтCYLINDER PIN | 4931453149товар | 1 | 4002395151448 | |
| 91 | 20103 | Magnetic footMAGNETIC FOOT | 4931453143товар | 1 | — | |
| 92 | 20104 | RivetRIVET | 4931453144товар | 1 | 4002395150793 | |
| 93 | 20105 | КрышкаCOVER | 4931466880товар | 1 | 4058546280970 | |
| 94 | 20106 | ВинтSCREW | 4931507913товар | 4 | 4058546604240 | |
| 95 | 20107 | МагнитMAGNET | 4931453146товар | 3 | — | |
| 96 | 20108 | Threaded sleeveTHREADED SLEEVE | 4931453147товар | 4 | — | |
| 97 | 20118 | LedgeLEDGE | 4931453151товар | 1 | — | |
| 98 | 20120 | BushingBUSHING | 4931453152товар | 2 | 4002395151479 | |
| 99 | 20121 | ВалSHAFT | 4931453153товар | 1 | — | |
| 100 | 20122 | ШестерняGEAR | 4931453154товар | 1 | 4002395151493 | |
| 101 | 20123 | ШестерняGEAR | 4931453157товар | 1 | — | |
| 102 | 20125 | ШайбаWASHER | 4931453158товар | 1 | 4002395152131 | |
| 103 | 20126 | Корпус редуктораGEAR BOX HOUSING | 4931453421товар | 1 | — | |
| 104 | 20127 | BushingBUSHING | 4931453160товар | 1 | 4002395152155 | |
| 105 | 20128 | Резиновый кольцоRUBBER RING | 4931453162товар | 1 | 4002395152179 | |
| 106 | 20129 | ВалSHAFT | 4931453163товар | 1 | — | |
| 107 | 20130 | Retaining кольцоRETAINING RING | 4931453164товар | 1 | 4002395152193 | |
| 108 | 20131 | Fastening болтFASTENING BOLT | 4931453165товар | 2 | — | |
| 109 | 20132 | Ручка-регуляторKNOB | 4931453422товар | 1 | 4002395149933 | |
| 110 | 20136 | LedgeLEDGE | 4931453169товар | 2 | — | |
| 111 | 20137 | ШтифтPIN | 4931453170товар | 2 | 4002395152858 | |
| 112 | 20138 | Выключатель крышкаSWITCH COVER | 4931453168товар | 1 | — | |
| 113 | 20141 | ВинтSCREW | 4931453138товар | 4 | 4002395150731 | |
| 114 | 20142 | ВинтSCREW | 4931453167товар | 6 | 4002395152827 | |
| 115 | 20145 | БакTANK | 4931453423товар | 1 | 4002395149940 | |
| 116 | 20147 | ВинтSCREW | 4931453171товар | 2 | 4002395152865 | |
| 117 | 20158 | Holding deviceHOLDING DEVICE | 4931453173товар | 1 | 4002395152889 | |
| 118 | 20159 | Шестерня редуктор комплектGEAR BOX KIT | 4931453175товар | 1 | 4002395153503 | |
| 119 | 20160 | Feed шпиндельFEED SPINDLE | 4931453177товар | 1 | 4002395153527 | |
| 120 | 20161 | Mag. drill труба adapt.-1pcMAG. DRILL PIPE ADAPT.-1PC | 48100130товар | 1 | — | |
| 121 | 20165 | Cylinder штифтCYLINDER PIN | 4931453149товар | 1 | 4002395151448 | |
| 122 | 20166 | МагнитMAGNET | 4931453429товар | 1 | 4002395147205 | |
| 123 | 20190 | КорпусHOUSING | 4931453435товар | 1 | 4002395147267 | |
| 124 | 20196 | Adjust. шайба комплектAdjust. washer set | 4931453196товар | 1 | 4002395151523 | |
| 125 | 20197 | КомплектKIT | 4931453197товар | 1 | 4002395151530 | |
| 126 | 20199 | FootFOOT | 4931453437товар | 1 | 4002395147281 | |
| 127 | 20205 | Mag base пластинаMAG BASE PLATE | 4931453439товар | 2 | 4002395147908 | |
| 128 | 20700 | КейсCARRYING CASE | 4931453440товар | 1 | — |
