Дрель-шуруповёрт Milwaukee M4D-202B — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee M4D-202B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M4D-202BАртикул инструмента: 4933440475Код схемы: 400044047613 позицийКатегория: Дрели и шуруповёрты

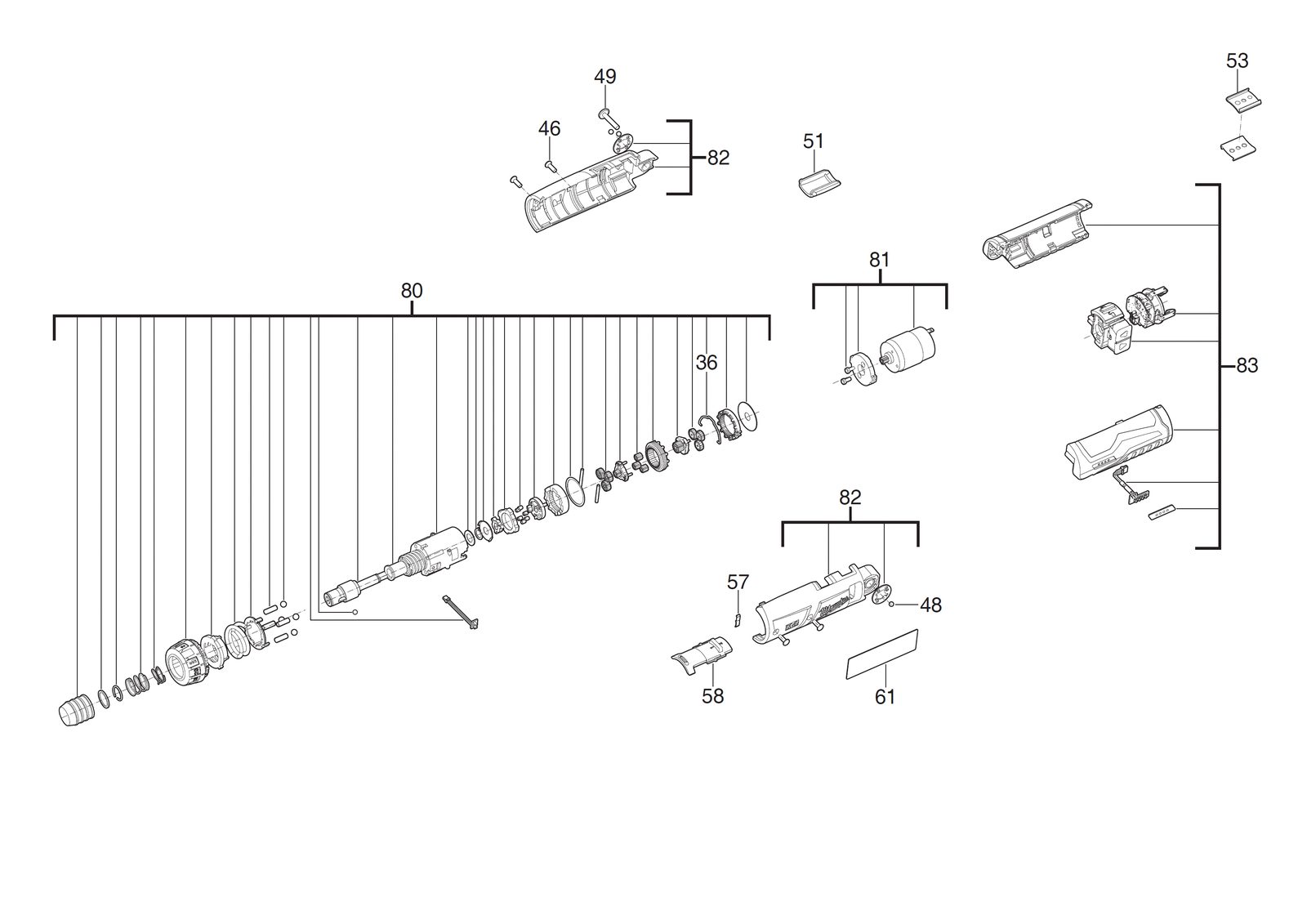

Схема инструмента
Таблица деталей — 13 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0036 | РычагLEVER | 4931511395товар | 1 | 4058546652517 | |
| 2 | 0046 | ВинтSCREW | 4931511396товар | 4 | 4058546652524 | |
| 3 | 0048 | ШарикBALL | 4931440304товар | 4 | 4002395891443 | |
| 4 | 0049 | ВинтSCREW | 4931511397товар | 1 | 4058546652531 | |
| 5 | 0051 | ПластинаPLATE | 4931511398товар | 1 | 4058546652548 | |
| 6 | 0053 | Разъём / соединительCONNECTOR | 4931436292товар | 2 | 4002395252909 | |
| 7 | 0057 | ПружинаSPRING | 4931511399товар | 1 | 4058546652555 | |
| 8 | 0058 | Ручка-регуляторKNOB | 4931511400товар | 1 | 4058546652562 | |
| 9 | 0061 | Шильдик / табличка данныхRATING PLATE | 4931505682товар | 1 | 4058546680473 | |
| 10 | 0080 | Шестерня редуктор комплектGEAR BOX KIT | 4931511401товар | 1 | 4058546652579 | |
| 11 | 0081 | ДвигательMOTOR | 4931511402товар | 1 | 4058546652586 | |
| 12 | 0082 | КорпусHOUSING | 4931511403товар | 1 | 4058546652593 | |
| 13 | 0083 | ЭлектронныйELECTRONIC | 4931511404товар | 1 | 4058546652609 |
