Перфоратор Milwaukee M28CHPX-0 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee M28CHPX-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M28CHPX-0Артикул инструмента: 4933448000Код схемы: 400045210385 позицийКатегория: Перфораторы и отбойные молотки

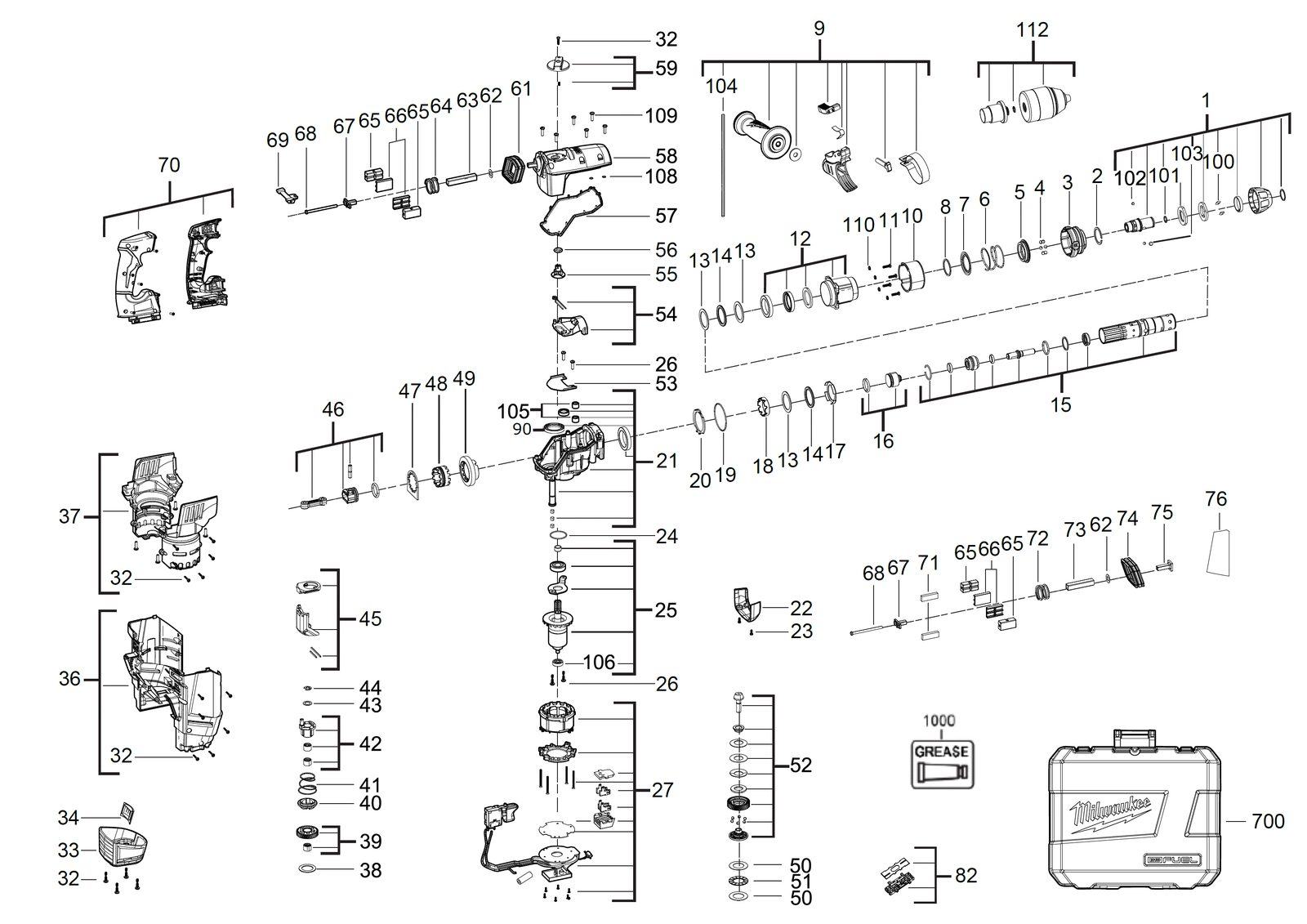

Схема инструмента
Таблица деталей — 85 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Пружина кольцоSPRING RING | 4931436362товар | 1 | 4002395250813 | |
| 2 | 0003 | CollarCOLLAR | 4931436363товар | 1 | 4002395250820 | |
| 3 | 0004 | ШарикBALL | 681486001товар | 6 | 4002395851928 | |
| 4 | 0005 | КольцоRING | 4931436364товар | 1 | 4002395250837 | |
| 5 | 0006 | Пружина шайбаSPRING WASHER | 4931436365товар | 1 | 4002395250844 | |
| 6 | 0007 | ПружинаSPRING | 4931436366товар | 1 | 4002395250851 | |
| 7 | 0008 | Пружина кольцоSPRING RING | 4931436367товар | 1 | — | |
| 8 | 0009 | Дополнительная рукояткаAUXILIARY HANDLE | 4931436368товар | 1 | 4002395250875 | |
| 9 | 0010 | ВтулкаSLEEVE | 4931436369товар | 1 | 4002395250882 | |
| 10 | 0011 | ВинтSCREW | 4931435150товар | 4 | 4002395859948 | |
| 11 | 0012 | BushBUSH | 4931436496товар | 1 | 4002395251827 | |
| 12 | 0013 | ШайбаWASHER | 4931436371товар | 3 | 4002395251506 | |
| 13 | 0014 | Резиновый discRUBBER DISC | 4931436372товар | 2 | 4002395251513 | |
| 14 | 0015 | Шпиндель комплектSPINDLE KIT | 4931448975товар | 1 | 4002395258840 | |
| 15 | 0016 | Percussion bodyPERCUSSION BODY | 4931436374товар | 1 | 4002395251537 | |
| 16 | 0017 | BufferBUFFER | 4931436375товар | 1 | 4002395251544 | |
| 17 | 0018 | Шпиндель sleeveSPINDLE SLEEVE | 4931436376товар | 1 | 4002395251551 | |
| 18 | 0019 | Уплотнительное кольцоO-RING | 4931436377товар | 1 | 4002395251568 | |
| 19 | 0020 | ПластинаPLATE | 4931436378товар | 1 | 4002395251575 | |
| 20 | 0021 | Комплект шестерёнGEAR KIT | 4931448492товар | 1 | — | |
| 21 | 0022 | BodyBODY | 4931436497товар | 1 | 4002395251834 | |
| 22 | 0023 | ВинтSCREW | 4931435313товар | 2 | — | |
| 23 | 0024 | Уплотнительное кольцоO-RING | 4931436381товар | 1 | 4002395248896 | |
| 24 | 0025 | Ротор в сбореARMATURE ASSEMBLY | 4931436498товар | 1 | 4002395251841 | |
| 25 | 0026 | ВинтSCREW | 660165015товар | 4 | 4002395849826 | |
| 26 | 0027 | Двигатель в сбореMOTOR ASSEMBLY | 4931448976товар | 1 | 4002395258857 | |
| 27 | 0032 | ВинтSCREW | 660031017товар | 26 | 4002395825189 | |
| 28 | 0033 | BodyBODY | 4931436500товар | 1 | 4002395251865 | |
| 29 | 0034 | ПрокладкаGASKET | 4931436501товар | 1 | 4002395251872 | |
| 30 | 0036 | КорпусHOUSING | 4931466191товар | 1 | 4058546274085 | |
| 31 | 0037 | BodyBODY | 4931436503товар | 1 | — | |
| 32 | 0038 | ШайбаWASHER | 4931436395товар | 1 | 4002395250233 | |
| 33 | 0039 | CrankCRANK | 4931436504товар | 1 | 4002395251896 | |
| 34 | 0040 | КольцоRING | 4931436397товар | 1 | 4002395250257 | |
| 35 | 0041 | ПружинаSPRING | 4931436398товар | 1 | 4002395250264 | |
| 36 | 0042 | Crank wheelCRANK WHEEL | 4931436451товар | 1 | 4002395248810 | |
| 37 | 0043 | ШайбаWASHER | 4931436400товар | 1 | 4002395250288 | |
| 38 | 0044 | ВтулкаSLEEVE | 4931436401товар | 1 | 4002395250295 | |
| 39 | 0045 | ВыключательSWITCH | 4931436402товар | 1 | 4002395250905 | |
| 40 | 0046 | PistonPISTON | 4931436403товар | 1 | 4002395250912 | |
| 41 | 0047 | Holding пластинаHOLDING PLATE | 4931436404товар | 1 | 4002395250929 | |
| 42 | 0048 | Indexing sleeveINDEXING SLEEVE | 4931436405товар | 1 | 4002395250936 | |
| 43 | 0049 | Коническая шестерняBEVEL GEAR | 4931436406товар | 1 | 4002395250943 | |
| 44 | 0050 | ШайбаWASHER | 4931436407товар | 1 | 4002395250950 | |
| 45 | 0051 | Игольчатый подшипникNEEDLE BEARING | 4931436408товар | 1 | 4002395250967 | |
| 46 | 0052 | ClutchCLUTCH | 4931436505товар | 1 | 4002395249800 | |
| 47 | 0053 | StampSTAMP | 4931436410товар | 1 | 4002395250981 | |
| 48 | 0054 | ForkFORK | 4931436411товар | 1 | 4002395250998 | |
| 49 | 0055 | Joint pieceJOINT PIECE | 4931436412товар | 1 | 4002395251605 | |
| 50 | 0056 | Уплотнительное кольцоO-RING | 4931436413товар | 1 | 4002395251612 | |
| 51 | 0057 | КрышкаCOVER | 4931448574товар | 1 | 4002395179534 | |
| 52 | 0058 | Шестерня крышкаGEAR COVER | 4931452181товар | 1 | 4002395179688 | |
| 53 | 0059 | Ручка-регуляторKNOB | 4931436416товар | 1 | 4002395251643 | |
| 54 | 0061 | Резиновый колпачокRUBBER CAP | 4931436417товар | 1 | 4002395251650 | |
| 55 | 0062 | DiscDISC | 4931436507товар | 2 | 4002395249114 | |
| 56 | 0063 | Guide sleeveGUIDE SLEEVE | 4931436419товар | 1 | — | |
| 57 | 0064 | ПружинаSPRING | 4931436420товар | 1 | 4002395251681 | |
| 58 | 0065 | Shock absorberSHOCK ABSORBER | 4931436421товар | 4 | — | |
| 59 | 0066 | ДержательHOLDER | 4931436422товар | 4 | 4002395248902 | |
| 60 | 0067 | Holding пластинаHOLDING PLATE | 4931436508товар | 2 | 4002395249121 | |
| 61 | 0068 | ВинтSCREW | 4931436424товар | 2 | 4002395248926 | |
| 62 | 0069 | SlideSLIDE | 4931436509товар | 1 | 4002395249138 | |
| 63 | 0070 | РукояткаHANDLE | 4931448978товар | 1 | 4002395258871 | |
| 64 | 0071 | Foam резиновыйFOAM RUBBER | 4931436434товар | 2 | 4002395249671 | |
| 65 | 0072 | ПружинаSPRING | 4931436435товар | 1 | 4002395249688 | |
| 66 | 0073 | ТрубкаTUBE | 4931436436товар | 1 | 4002395249695 | |
| 67 | 0074 | Резиновый sleeveRUBBER SLEEVE | 4931436511товар | 1 | 4002395249152 | |
| 68 | 0075 | ClampCLAMP | 4931436512товар | 1 | 4002395249169 | |
| 69 | 0076 | Шильдик / табличка данныхRATING PLATE | 4931452107товар | 1 | 4002395180318 | |
| 70 | 0082 | Connection комплектCONNECTION SET | 4931445573товар | 1 | 4002395160464 | |
| 71 | 0090 | УплотнениеSEAL | 4931466415товар | 1 | 4058546276324 | |
| 72 | 0100 | Резиновый stopRUBBER STOP | 562578001товар | 3 | — | |
| 73 | 0101 | Уплотнительное кольцоO-RING | 4931454454товар | 1 | 4058546008826 | |
| 74 | 0102 | ПереходникADAPTER | 4931409763товар | 1 | 4002395834709 | |
| 75 | 0103 | ШарикBALL | 681154001товар | 1 | 4002395856367 | |
| 76 | 0104 | Depth gaugeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 77 | 0105 | ПодшипникBEARING | 680727001товар | 2 | 4002395772087 | |
| 78 | 0106 | Шариковый подшипникBALL BEARING | 4931436119товар | 1 | 4002395881475 | |
| 79 | 0108 | Уплотнительное кольцоO-RING | 4931436443товар | 2 | 4002395250332 | |
| 80 | 0109 | ВинтSCREW | 4931452202товар | 6 | 4002395179664 | |
| 81 | 0110 | Защитный шайбаPROTECTION WASHER | 680866003товар | 4 | 4002395823895 | |
| 82 | 0112 | Clutch патрон ass.CLUTCH CHUCK ASS. | 201895001товар | 1 | 4002395849666 | |
| 83 | 0700 | КейсCARRYING CASE | 4931448981товар | 1 | — | |
| 84 | 1000 | Шестерня greaseGEAR GREASE | 4931443288товар | 1 | 4002395255627 | |
| 85 | 0001 | Adapter sds+ fixtec-1pcAdapter SDS+ Fixtec-1pc | 4932399152товар | 1 | 4002395357628 |
