Пылесос или система пылеудаления Milwaukee M18VC2 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee M18VC2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18VC2Артикул инструмента: 4933464029Код схемы: 400046033019 позицийКатегория: Пылесосы и пылеудаление

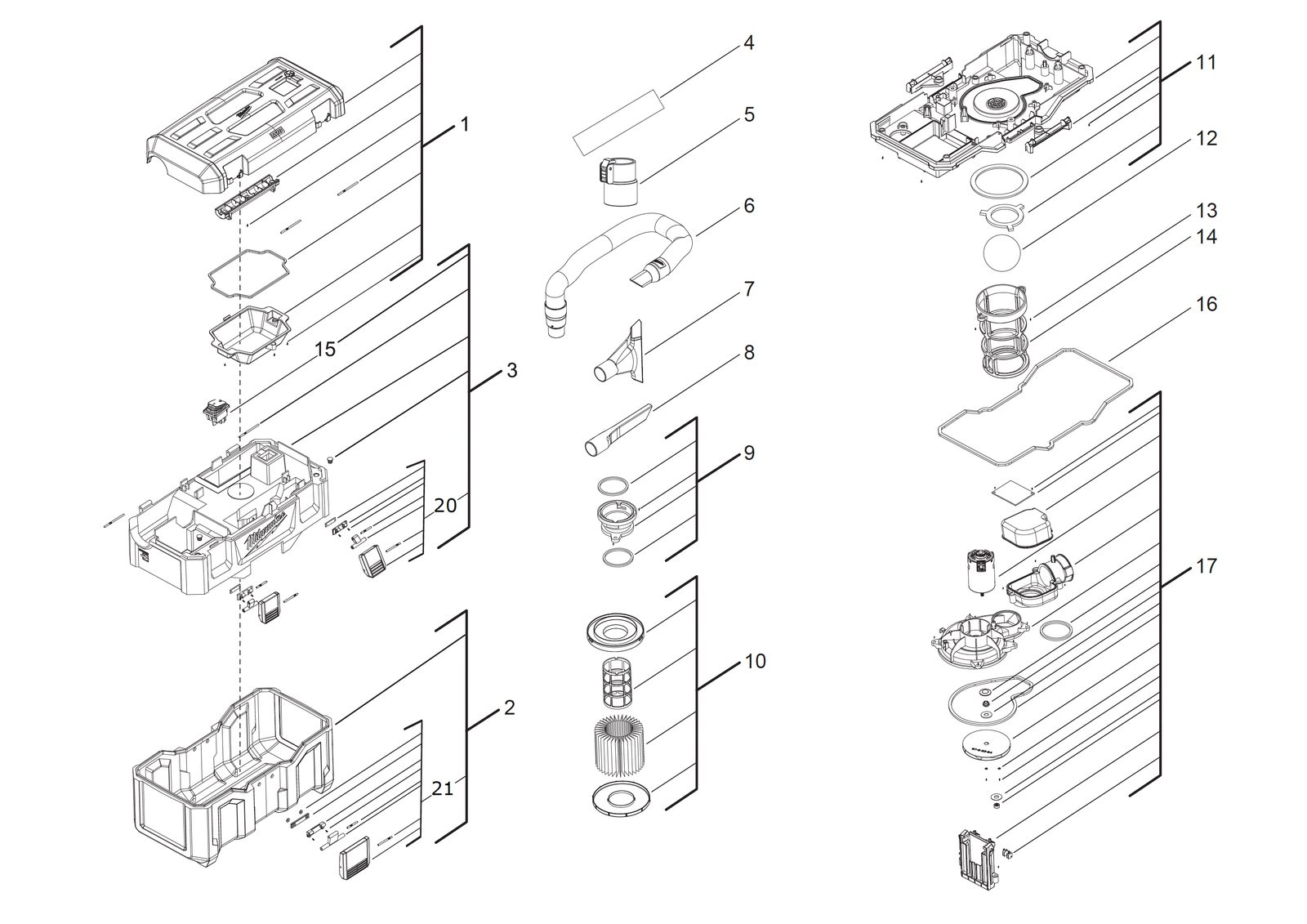

Схема инструмента
Таблица деталей — 19 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931465222товар | 1 | 4058546233228 | |
| 2 | 0002 | БакTANK | 4931465223товар | 1 | 4058546233235 | |
| 3 | 0003 | КорпусHOUSING | 4931465224товар | 1 | 4058546233242 | |
| 4 | 0004 | Шильдик / табличка данныхRATING PLATE | 4931465225товар | 1 | 4058546233259 | |
| 5 | 0005 | Разъём / соединительCONNECTOR | 4931447294товар | 1 | 4002395251490 | |
| 6 | 0006 | ШлангHOSE | 4931465226товар | 1 | 4058546233266 | |
| 7 | 0007 | All-purpose насадкаALL-PURPOSE NOZZLE | 4931465227товар | 1 | 4058546233273 | |
| 8 | 0008 | Crevice toolCREVICE TOOL | 4931465228товар | 1 | 4058546233280 | |
| 9 | 0009 | Фильтр держательFILTER HOLDER | 4931465229товар | 1 | 4058546233297 | |
| 10 | 0010 | Фильтр cartridgeFILTER CARTRIDGE | 4932478754товар | 1 | 4058546360368 | |
| 11 | 0011 | Корпус bottomHOUSING BOTTOM | 4931465231товар | 1 | 4058546233310 | |
| 12 | 0012 | Float шариковыйFLOAT BALL | 4931465232товар | 1 | 4058546233327 | |
| 13 | 0013 | FittingFITTING | 4931465233товар | 2 | 4058546233334 | |
| 14 | 0014 | BasketBASKET | 4931465234товар | 1 | 4058546233341 | |
| 15 | 0015 | ВыключательSWITCH | 4931465235товар | 1 | 4058546233358 | |
| 16 | 0016 | ПрокладкаGASKET | 4931465236товар | 1 | 4058546233365 | |
| 17 | 0017 | Двигатель в сбореMOTOR ASSEMBLY | 4931465237товар | 1 | 4058546233372 | |
| 18 | 0020 | LatchLATCH | 4931466331товар | 1 | 4058546275488 | |
| 19 | 0021 | Latch комплектLATCH SET | 4931466332товар | 1 | 4058546275495 |
