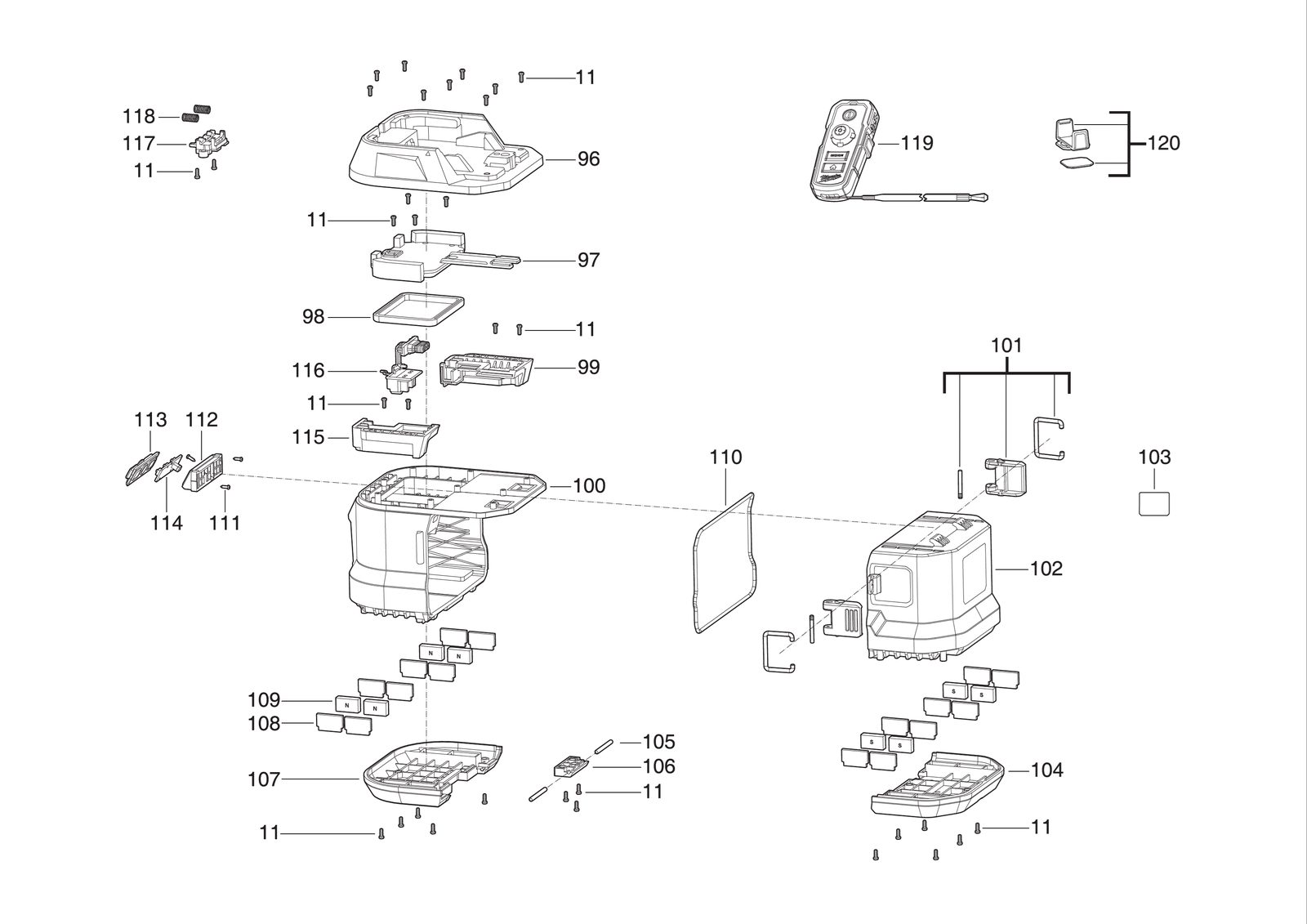

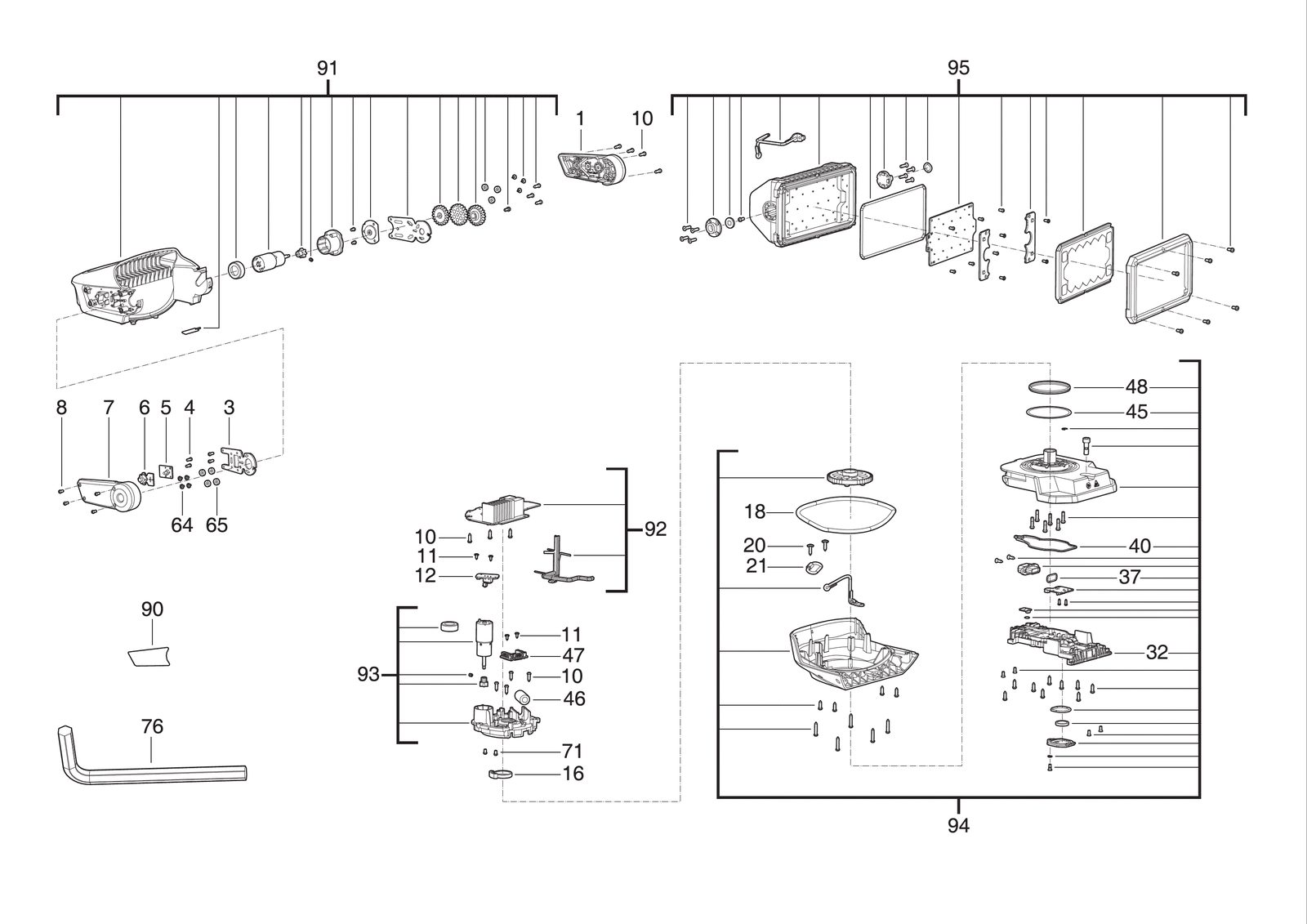

Осветительный прибор Milwaukee M18URSL-0 — взрыв-схема
Сервисная страница: Осветительный прибор Milwaukee M18URSL-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18URSL-0Артикул инструмента: 4933498303Код схемы: 400051019155 позицийКатегория: Осветительные приборы
Таблица деталей — 55 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931508134товар | 1 | 4058546627966 | |
| 2 | 0003 | ОпораSUPPORT | 4931508135товар | 1 | 4058546627973 | |
| 3 | 0004 | ВинтSCREW | 4931508136товар | 4 | 4058546627980 | |
| 4 | 0005 | Выключатель buttonSWITCH BUTTON | 4931508137товар | 1 | 4058546627997 | |
| 5 | 0006 | Подошва / площадкаPAD | 4931508138товар | 1 | 4058546628000 | |
| 6 | 0007 | КрышкаCOVER | 4931508139товар | 1 | 4058546628017 | |
| 7 | 0008 | ВинтSCREW | 4931508140товар | 4 | 4058546628024 | |
| 8 | 0010 | ВинтSCREW | 4931508141товар | 11 | 4058546628031 | |
| 9 | 0011 | ВинтSCREW | 4931508142товар | 37 | 4058546628048 | |
| 10 | 0012 | ЭлектронныйELECTRONIC | 4931508143товар | 1 | 4058546628055 | |
| 11 | 0016 | BlockBLOCK | 4931508144товар | 1 | 4058546628062 | |
| 12 | 0018 | КорпусHOUSING | 4931508145товар | 1 | 4058546628079 | |
| 13 | 0020 | ВинтSCREW | 4931508146товар | 2 | 4058546628086 | |
| 14 | 0021 | Клипса / фиксаторCLIP | 4931508147товар | 1 | 4058546628093 | |
| 15 | 0032 | КрышкаCOVER | 4931508148товар | 1 | 4058546628109 | |
| 16 | 0037 | РезиновыйRUBBER | 4931508149товар | 1 | 4058546628116 | |
| 17 | 0040 | Опорная плитаBASE PLATE | 4931508150товар | 1 | 4058546628123 | |
| 18 | 0045 | Уплотнение кольцоSEAL RING | 4931508151товар | 1 | 4058546628130 | |
| 19 | 0046 | КольцоRING | 4931508152товар | 1 | 4058546628147 | |
| 20 | 0047 | КронштейнBRACKET | 4931508153товар | 1 | 4058546628154 | |
| 21 | 0048 | Уплотнение кольцоSEAL RING | 4931508154товар | 1 | 4058546628161 | |
| 22 | 0064 | ВинтSCREW | 4931508155товар | 4 | 4058546628178 | |
| 23 | 0065 | ОпораSUPPORT | 4931508156товар | 4 | 4058546628185 | |
| 24 | 0076 | Hex ключHEX WRENCH | 4931508157товар | 1 | 4058546628192 | |
| 25 | 0090 | Шильдик / табличка данныхRATING PLATE | 4931508158товар | 1 | 4058546628208 | |
| 26 | 0091 | КрышкаCOVER | 4931508159товар | 1 | 4058546628215 | |
| 27 | 0092 | ЭлектронныйELECTRONIC | 4931508160товар | 1 | 4058546628222 | |
| 28 | 0093 | ДвигательMOTOR | 4931508161товар | 1 | 4058546628239 | |
| 29 | 0094 | Опорная плитаBASE PLATE | 4931508162товар | 1 | 4058546628246 | |
| 30 | 0095 | LampLAMP | 4931508163товар | 1 | 4058546628253 | |
| 31 | 0096 | КрышкаCOVER | 4931508164товар | 1 | 4058546628260 | |
| 32 | 0097 | КрышкаCOVER | 4931508165товар | 1 | 4058546628277 | |
| 33 | 0098 | РезиновыйRUBBER | 4931508166товар | 1 | 4058546628284 | |
| 34 | 0099 | Опорная плитаBASE PLATE | 4931508167товар | 1 | 4058546628291 | |
| 35 | 0100 | BodyBODY | 4931508168товар | 1 | 4058546628307 | |
| 36 | 0101 | Quick-fastenerQUICK-FASTENER | 4931508169товар | 2 | 4058546628314 | |
| 37 | 0102 | КрышкаCOVER | 4931508170товар | 1 | 4058546628321 | |
| 38 | 0103 | Шильдик / табличка данныхRATING PLATE | 4931508171товар | 1 | 4058546628338 | |
| 39 | 0104 | КрышкаCOVER | 4931508172товар | 1 | 4058546628345 | |
| 40 | 0105 | AxleAXLE | 4931508173товар | 1 | 4058546628352 | |
| 41 | 0106 | AxleAXLE | 4931508174товар | 1 | 4058546628369 | |
| 42 | 0107 | КрышкаCOVER | 4931508175товар | 1 | 4058546628376 | |
| 43 | 0108 | ДержательHOLDER | 4931508176товар | 16 | 4058546628383 | |
| 44 | 0109 | МагнитMAGNET | 4931508177товар | 8 | — | |
| 45 | 0110 | DoorDOOR | 4931508178товар | 1 | 4058546628406 | |
| 46 | 0111 | ВинтSCREW | 4931508179товар | 3 | 4058546628413 | |
| 47 | 0112 | КрышкаCOVER | 4931508180товар | 1 | 4058546628420 | |
| 48 | 0113 | КнопкаBUTTON | 4931508181товар | 1 | 4058546628437 | |
| 49 | 0114 | ЭлектронныйELECTRONIC | 4931508182товар | 1 | 4058546628444 | |
| 50 | 0115 | КрышкаCOVER | 4931508183товар | 1 | 4058546628451 | |
| 51 | 0116 | Connection sleeveCONNECTION SLEEVE | 4931508184товар | 1 | 4058546628468 | |
| 52 | 0117 | ДержательHOLDER | 4931508185товар | 1 | 4058546628475 | |
| 53 | 0118 | ПружинаSPRING | 4931508186товар | 2 | 4058546628482 | |
| 54 | 0119 | Remote tsc controlREMOTE TSC CONTROL | 4931510198товар | 1 | 4058546638788 | |
| 55 | 0120 | КронштейнBRACKET | 4931508187товар | 1 | 4058546628499 |
