Торцовочная пила Milwaukee M18SMS216-0 — взрыв-схема
Сервисная страница: Торцовочная пила Milwaukee M18SMS216-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18SMS216-0Артикул инструмента: 4933471057Код схемы: 400047458588 позицийКатегория: Пилы, лобзики и инструмент для резки

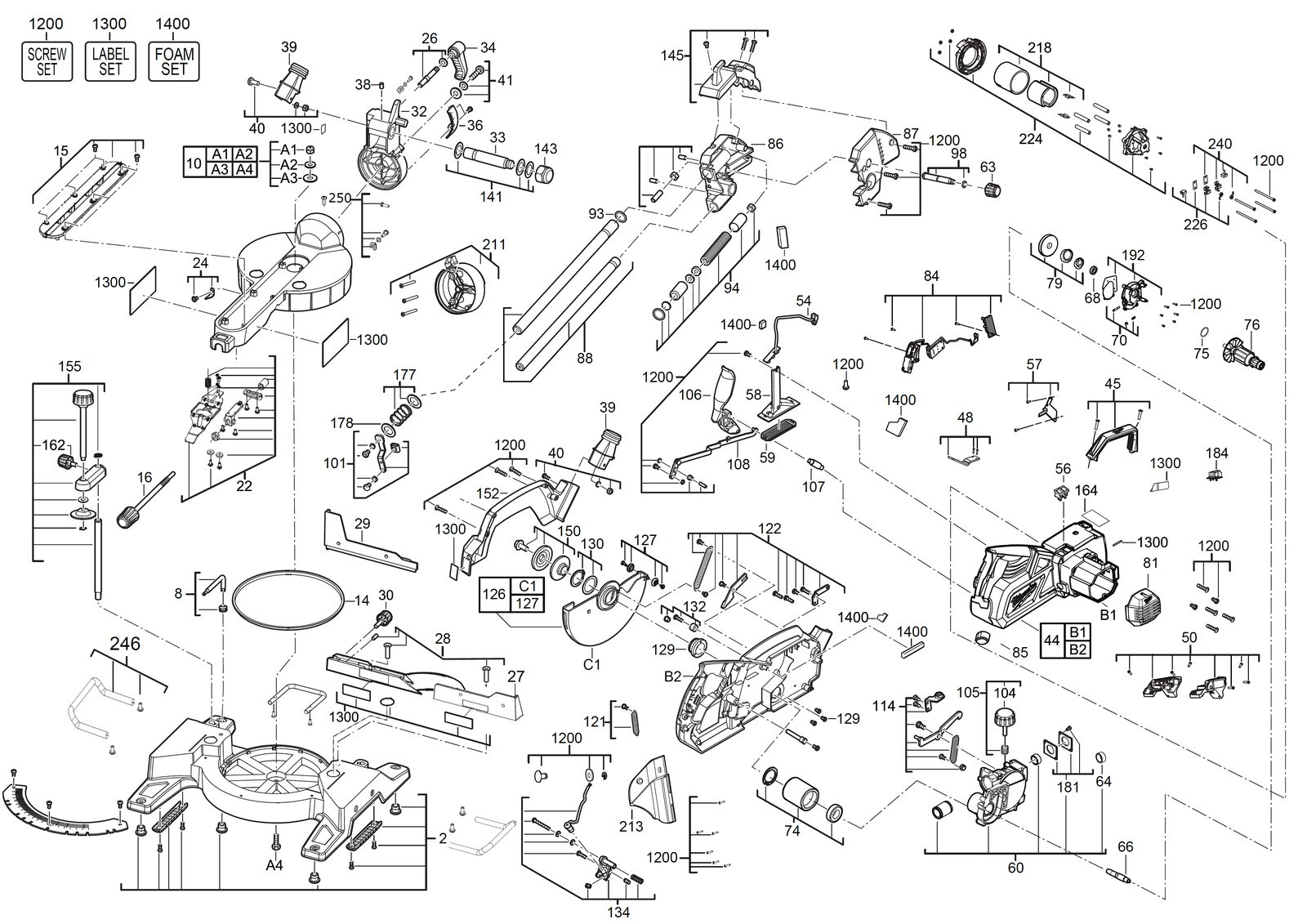

Схема инструмента
Таблица деталей — 88 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | ВинтSCREW | 4931473305товар | 1 | 4058546336073 | |
| 2 | 0008 | КлючWRENCH | 4931448263товар | 1 | 4002395254040 | |
| 3 | 0010 | ШайбаWASHER | 4931448264товар | 1 | — | |
| 4 | 0014 | КольцоRING | 4931433391товар | 1 | — | |
| 5 | 0015 | ПластинаPLATE | 4931473307товар | 1 | — | |
| 6 | 0016 | РукояткаHANDLE | 4931472228товар | 1 | — | |
| 7 | 0022 | Комплект рукояткиHANDLE SET | 4931472229товар | 1 | 4058546284466 | |
| 8 | 0024 | Indicator комплектINDICATOR SET | 4931448267товар | 1 | 4002395254088 | |
| 9 | 0026 | ВалSHAFT | 4931448268товар | 1 | — | |
| 10 | 0027 | Защитный кожухGUARD | 4931473308товар | 1 | 4058546336103 | |
| 11 | 0028 | Комплект болтовBOLT SET | 4931448270товар | 1 | 4002395255412 | |
| 12 | 0029 | Защитный кожухGUARD | 4931448271товар | 1 | — | |
| 13 | 0030 | Ручка-регуляторKNOB | 4931433401товар | 1 | — | |
| 14 | 0032 | Sliding stoneSLIDING STONE | 4931472230товар | 1 | — | |
| 15 | 0033 | PivotPIVOT | 4931433403товар | 1 | 4002395897124 | |
| 16 | 0034 | РукояткаHANDLE | 4931433404товар | 1 | 4002395897131 | |
| 17 | 0036 | ScaleSCALE | 4931448273товар | 1 | 4002395254729 | |
| 18 | 0038 | Комплект болтовBOLT SET | 4931472231товар | 1 | 4058546284480 | |
| 19 | 0039 | Dust extr.connectorDUST EXTR.CONNECTOR | 4931433408товар | 1 | — | |
| 20 | 0040 | ВинтSCREW | 4931448276товар | 1 | 4002395254743 | |
| 21 | 0041 | БолтBOLT | 4931448277товар | 1 | 4002395254750 | |
| 22 | 0044 | КорпусHOUSING | 4931448278товар | 1 | 4002395254767 | |
| 23 | 0045 | GripGRIP | 4931448279товар | 1 | — | |
| 24 | 0048 | ПластинаPLATE | 4931448280товар | 1 | — | |
| 25 | 0050 | Battery редукторBATTERY BOX | 4931448281товар | 1 | — | |
| 26 | 0054 | Wire strapWIRE STRAP | 4931448282товар | 1 | — | |
| 27 | 0056 | ВыключательSWITCH | 4931433424товар | 1 | 4002395898534 | |
| 28 | 0057 | Выключатель boardSWITCH BOARD | 4931448283товар | 1 | — | |
| 29 | 0058 | КронштейнBRACKET | 4931433426товар | 1 | 4002395898558 | |
| 30 | 0059 | КрышкаCOVER | 4931433427товар | 1 | — | |
| 31 | 0060 | Двигатель supportMOTOR SUPPORT | 4931448284товар | 1 | 4002395253333 | |
| 32 | 0063 | Ручка-регуляторKNOB | 4931433471товар | 1 | 4002395898602 | |
| 33 | 0064 | ВтулкаSLEEVE | 4931433429товар | 1 | 4002395898589 | |
| 34 | 0066 | Шестерня валGEAR SHAFT | 4931448285товар | 1 | 4002395255450 | |
| 35 | 0068 | Шариковый подшипникBALL BEARING | 4931448286товар | 1 | — | |
| 36 | 0070 | Двигатель крышкаMOTOR COVER | 4931448287товар | 1 | 4002395255474 | |
| 37 | 0074 | ДержательHOLDER | 4931448288товар | 1 | 4002395255481 | |
| 38 | 0075 | Уплотнительное кольцоO-RING | 4931448289товар | 1 | 4002395255498 | |
| 39 | 0076 | Ротор / якорьARMATURE | 4931448290товар | 1 | 4002395253340 | |
| 40 | 0079 | Gearwheel комплектGEARWHEEL SET | 4931448291товар | 1 | 4002395248506 | |
| 41 | 0081 | Двигатель крышкаMOTOR COVER | 4931448292товар | 1 | — | |
| 42 | 0084 | ВыключательSWITCH | 4931473309товар | 1 | 4058546336110 | |
| 43 | 0085 | Шпиндель lockSPINDLE LOCK | 4931433444товар | 1 | 4002395896530 | |
| 44 | 0086 | ДержательHOLDER | 4931448294товар | 1 | 4002395248520 | |
| 45 | 0087 | ДержательHOLDER | 4931448295товар | 1 | — | |
| 46 | 0088 | Guide elementGUIDE ELEMENT | 4931448296товар | 1 | — | |
| 47 | 0093 | Уплотнительное кольцоO-RING | 4931433448товар | 1 | 4002395896578 | |
| 48 | 0094 | Pressure пружинаPRESSURE SPRING | 4931448297товар | 1 | — | |
| 49 | 0098 | Уплотнительное кольцоO-RING | 4931448299товар | 1 | — | |
| 50 | 0101 | ПластинаPLATE | 4931448300товар | 1 | 4002395248582 | |
| 51 | 0104 | Sliding bowSLIDING BOW | 4931448301товар | 1 | — | |
| 52 | 0105 | Фиксирующий pieceLOCKING PIECE | 4931433454товар | 1 | 4002395897230 | |
| 53 | 0106 | РычагLEVER | 4931433456товар | 1 | 4002395897254 | |
| 54 | 0107 | ВалSHAFT | 4931433457товар | 1 | 4002395897261 | |
| 55 | 0108 | ПластинаPLATE | 4931448302товар | 1 | 4002395249206 | |
| 56 | 0114 | ПластинаPLATE | 4931448303товар | 1 | 4002395249213 | |
| 57 | 0121 | ConnectionCONNECTION | 4931448304товар | 1 | 4002395249220 | |
| 58 | 0122 | ConnectionCONNECTION | 4931448305товар | 1 | 4002395249237 | |
| 59 | 0126 | Защитный кожухGUARD | 4931473310товар | 1 | — | |
| 60 | 0127 | Кожух в сборе 4pcsGUARD ASSY 4PCS | 4931448307товар | 1 | 4002395249985 | |
| 61 | 0129 | Защитный кожухGUARD | 4931448308товар | 1 | 4002395249992 | |
| 62 | 0130 | DiscDISC | 4931448309товар | 1 | 4002395249244 | |
| 63 | 0132 | Защитный кожухGUARD | 4931448310товар | 1 | — | |
| 64 | 0134 | Cut pointerCUT POINTER | 4931448311товар | 1 | 4002395250608 | |
| 65 | 0141 | DiscDISC | 4931448312товар | 1 | — | |
| 66 | 0143 | Lock гайкаLOCK NUT | 4931433470товар | 1 | 4002395897995 | |
| 67 | 0145 | Стопорное кольцоHOLDING RING | 4931448313товар | 1 | 4002395275403 | |
| 68 | 0150 | ФланецFLANGE | 4931473311товар | 1 | — | |
| 69 | 0152 | Saw защитныйSAW PROTECTION | 4931448315товар | 1 | 4002395250615 | |
| 70 | 0155 | Clamping комплектCLAMPING SET | 4931448316товар | 1 | 4002395250622 | |
| 71 | 0162 | Ручка-регуляторKNOB | 4931433477товар | 1 | — | |
| 72 | 0164 | Шильдик / табличка данныхRATING PLATE | 4931473340товар | 1 | 4058546336424 | |
| 73 | 0177 | SlideSLIDE | 4931448318товар | 1 | — | |
| 74 | 0178 | BushBUSH | 4931448319товар | 1 | 4002395249916 | |
| 75 | 0181 | ПластинаPLATE | 4931448320товар | 1 | — | |
| 76 | 0184 | Разъём / соединительCONNECTOR | 4931448322товар | 1 | — | |
| 77 | 0192 | Двигатель пластинаMOTOR PLATE | 4931448323товар | 1 | 4002395250653 | |
| 78 | 0211 | Distance держательDISTANCE HOLDER | 4931472233товар | 1 | 4058546284503 | |
| 79 | 0213 | КрышкаCOVER | 4931448326товар | 1 | 4002395250646 | |
| 80 | 0218 | Статор / электрическое полеELECTRIC FIELD | 4931448327товар | 1 | 4002395253319 | |
| 81 | 0224 | Подшипник end пластинаBEARING END PLATE | 4931448328товар | 1 | — | |
| 82 | 0226 | Угольная щёткаCARBON BRUSH | 4931473312товар | 1 | 4058546336141 | |
| 83 | 0240 | Угольная щёткаCARBON BRUSH | 4931473313товар | 1 | 4058546336158 | |
| 84 | 0246 | ВилкаYOKE | 4931473314товар | 2 | 4058546336165 | |
| 85 | 0250 | КронштейнBRACKET | 4931472234товар | 1 | 4058546284510 | |
| 86 | 1200 | Комплект болтовBOLT SET | 4931448330товар | 1 | — | |
| 87 | 1300 | НаклейкаLABEL | 4931472235товар | 1 | 4058546284527 | |
| 88 | 1400 | УплотнениеSEAL | 4931448332товар | 1 | 4002395250660 |
