Сантехнический инструмент Milwaukee M18SISH-0 — взрыв-схема
Сервисная страница: Сантехнический инструмент Milwaukee M18SISH-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18SISH-0Артикул инструмента: 4933471415Код схемы: 400047732721 позицияКатегория: Сантехнический и прочистной инструмент

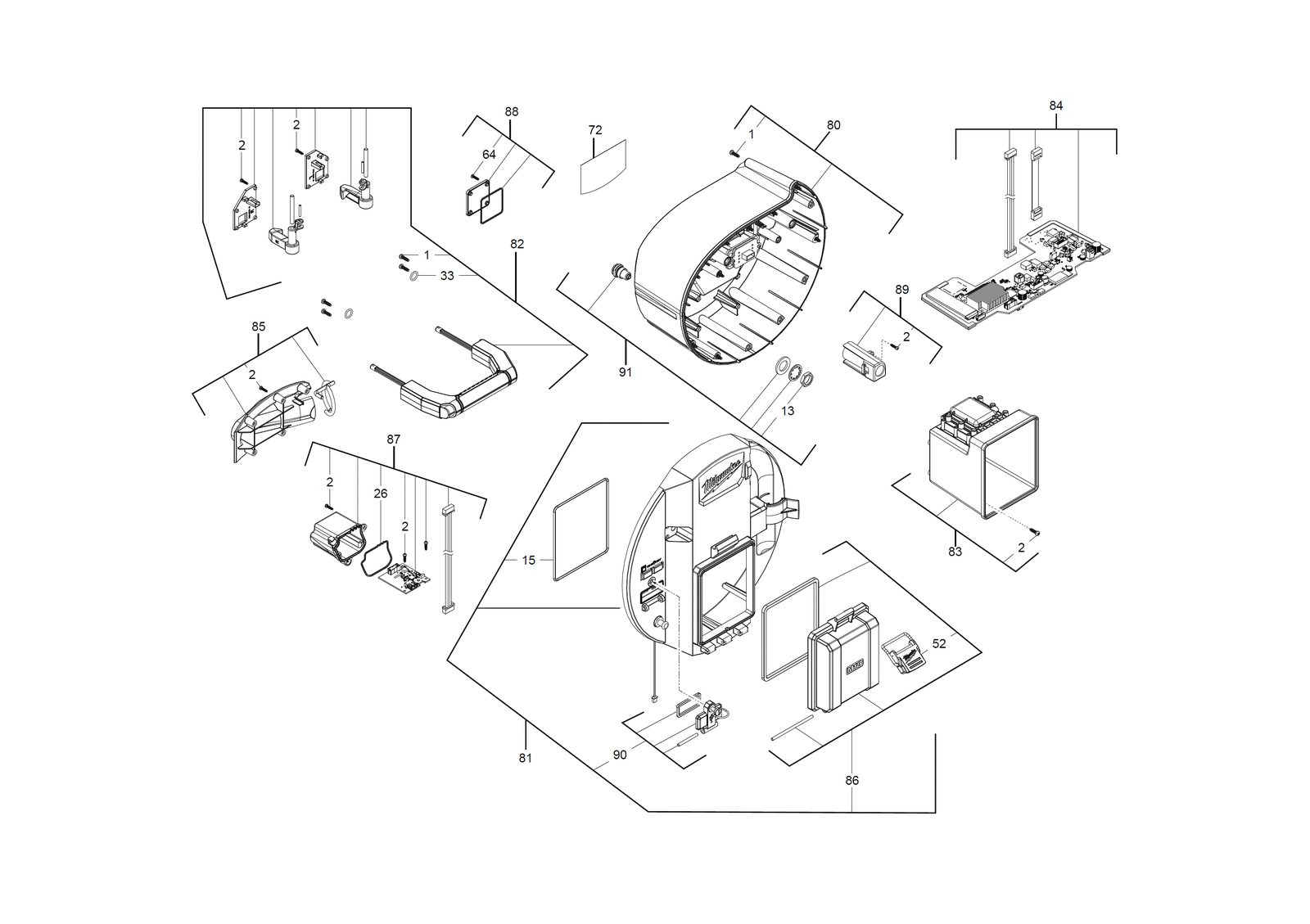

Схема инструмента
Таблица деталей — 21 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931473647товар | 21 | 4058546355234 | |
| 2 | 0002 | ВинтSCREW | 4931473648товар | 15 | 4058546355241 | |
| 3 | 0013 | Lock гайкаLOCK NUT | 4931473667товар | 1 | 4058546355432 | |
| 4 | 0015 | ПрокладкаGASKET | 4931473668товар | 1 | 4058546355449 | |
| 5 | 0026 | ПрокладкаGASKET | 4931473669товар | 1 | 4058546355456 | |
| 6 | 0033 | Уплотнительное кольцоO-RING | 4931473670товар | 2 | 4058546355463 | |
| 7 | 0052 | LatchLATCH | 4931473671товар | 1 | 4058546355470 | |
| 8 | 0064 | ВинтSCREW | 4931473653товар | 4 | 4058546355296 | |
| 9 | 0072 | Шильдик / табличка данныхRATING PLATE | 4931473672товар | 1 | 4058546355487 | |
| 10 | 0080 | КорпусHOUSING | 4931473673товар | 1 | 4058546355494 | |
| 11 | 0081 | КорпусHOUSING | 4931473674товар | 1 | 4058546355500 | |
| 12 | 0082 | Комплект рукояткиHANDLE SET | 4931473675товар | 1 | 4058546355517 | |
| 13 | 0083 | КорпусHOUSING | 4931473676товар | 1 | 4058546355524 | |
| 14 | 0084 | ЭлектронныйELECTRONIC | 4931473677товар | 1 | 4058546355531 | |
| 15 | 0085 | КорпусHOUSING | 4931473678товар | 1 | 4058546355548 | |
| 16 | 0086 | КорпусHOUSING | 4931473679товар | 1 | 4058546355555 | |
| 17 | 0087 | ЭлектронныйELECTRONIC | 4931473680товар | 1 | 4058546355562 | |
| 18 | 0088 | КрышкаCOVER | 4931473681товар | 1 | 4058546355579 | |
| 19 | 0089 | ClampCLAMP | 4931473682товар | 1 | 4058546355586 | |
| 20 | 0090 | КрышкаCOVER | 4931473683товар | 1 | 4058546355593 | |
| 21 | 0091 | ЭлектронныйELECTRONIC | 4931473684товар | 1 | 4058546355609 |
