Инспекционная камера Milwaukee M18SIC60HDR-0 — взрыв-схема
Сервисная страница: Инспекционная камера Milwaukee M18SIC60HDR-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: M18SIC60HDR-0Артикул инструмента: 4933493954Код схемы: 400048191535 позицийКатегория: Сантехнический и прочистной инструмент

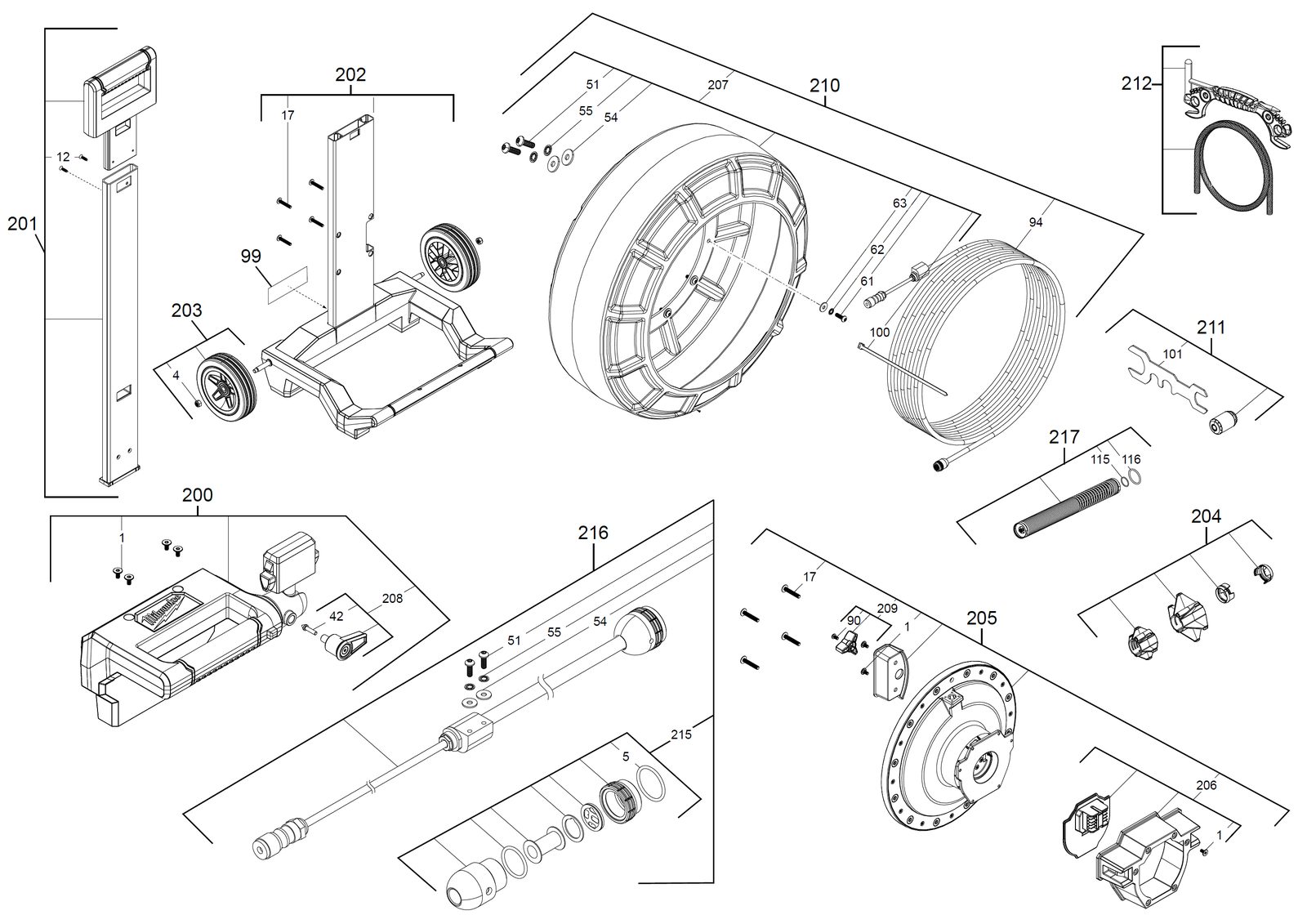

Схема инструмента
Таблица деталей — 35 позиций
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931473597товар | 12 | 4058546354732 | |
| 2 | 0004 | Фиксирующий гайкаLOCKING NUT | 4931473628товар | 2 | 4058546355043 | |
| 3 | 0005 | Уплотнительное кольцоO-RING | 4931473629товар | 1 | 4058546355050 | |
| 4 | 0012 | ВинтSCREW | 4931473630товар | 3 | 4058546355067 | |
| 5 | 0017 | ВинтSCREW | 4931473600товар | 8 | 4058546354763 | |
| 6 | 0042 | ВинтSCREW | 4931473601товар | 1 | 4058546354770 | |
| 7 | 0051 | ВинтSCREW | 4931473602товар | 4 | 4058546354787 | |
| 8 | 0054 | Sealing шайбаSEALING WASHER | 4931473603товар | 4 | 4058546354794 | |
| 9 | 0055 | Looked шайбаLOOKED WASHER | 4931473604товар | 4 | 4058546354800 | |
| 10 | 0061 | ВинтSCREW | 4931473605товар | 12 | 4058546354817 | |
| 11 | 0062 | Looked шайбаLOOKED WASHER | 4931473606товар | 12 | 4058546354824 | |
| 12 | 0063 | Sealing шайбаSEALING WASHER | 4931473607товар | 12 | 4058546354831 | |
| 13 | 0090 | ВинтSCREW | 4931473608товар | 1 | 4058546354848 | |
| 14 | 0094 | КабельCABLE | 4931473631товар | 1 | 4058546355074 | |
| 15 | 0099 | Шильдик / табличка данныхRATING PLATE | 4931496326товар | 1 | 4058546534639 | |
| 16 | 0100 | Кабель jointCABLE JOINT | 4931473610товар | 3 | 4058546354862 | |
| 17 | 0101 | КлючWRENCH | 4931473611товар | 1 | 4058546354879 | |
| 18 | 0115 | Уплотнительное кольцоO-RING | 4931473613товар | 1 | 4058546354893 | |
| 19 | 0116 | Уплотнительное кольцоO-RING | 4931473633товар | 1 | 4058546355098 | |
| 20 | 0200 | Комплект рукояткиHANDLE SET | 4931473634товар | 1 | 4058546355104 | |
| 21 | 0201 | Комплект рукояткиHANDLE SET | 4931473635товар | 1 | 4058546355111 | |
| 22 | 0202 | Holding deviceHOLDING DEVICE | 4931473636товар | 1 | 4058546355128 | |
| 23 | 0203 | КолесоWHEEL | 4931473637товар | 2 | 4058546355135 | |
| 24 | 0204 | Guide sleeveGUIDE SLEEVE | 4931473638товар | 1 | 4058546355142 | |
| 25 | 0205 | Clamping комплектCLAMPING SET | 4931473639товар | 1 | 4058546355159 | |
| 26 | 0206 | КорпусHOUSING | 4931473640товар | 1 | 4058546355166 | |
| 27 | 0207 | Moulded partMOULDED PART | 4931473641товар | 1 | 4058546355173 | |
| 28 | 0208 | Turning knobTURNING KNOB | 4931473620товар | 1 | 4058546354961 | |
| 29 | 0209 | Turning knobTURNING KNOB | 4931473621товар | 1 | 4058546354978 | |
| 30 | 0210 | HubHUB | 4931473642товар | 1 | 4058546355180 | |
| 31 | 0211 | Inspection cameraINSPECTION CAMERA | 4931481927товар | 1 | 4058546541194 | |
| 32 | 0212 | Кабель комплектCABLE SET | 4931473526товар | 1 | 4058546354022 | |
| 33 | 0215 | GuideGUIDE | 4931473644товар | 1 | 4058546355203 | |
| 34 | 0216 | Inspection cameraINSPECTION CAMERA | 4931473645товар | 1 | 4058546355210 | |
| 35 | 0217 | ПружинаSPRING | 4931473646товар | 1 | 4058546355227 |
